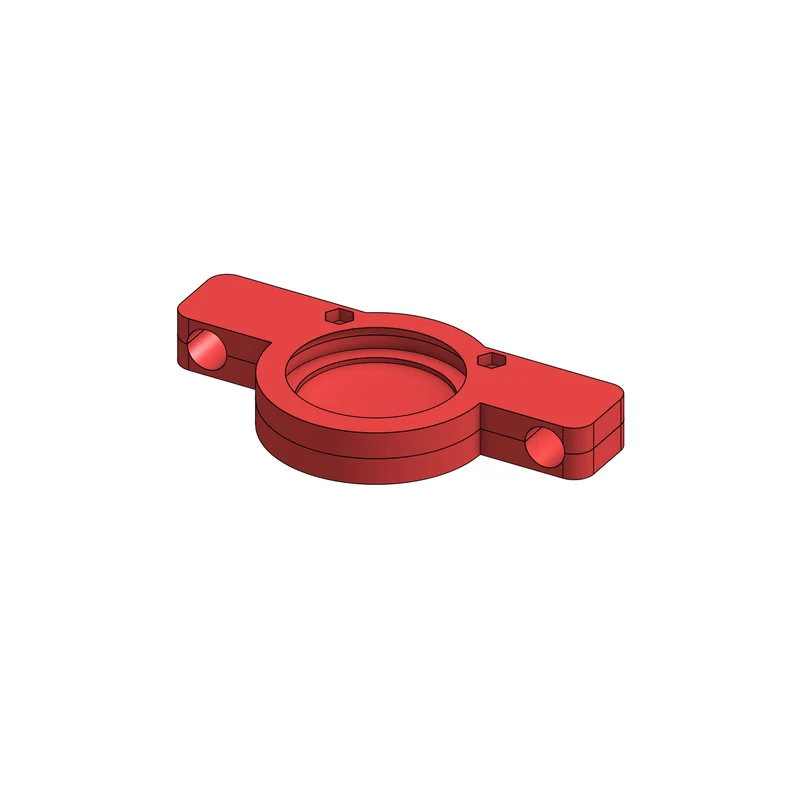

Крепление на велосипедное седло AirTag

Это крепление предназначено для скрытия воздушной метки под седлом велосипеда между металлическими стержнями, обычно находящимися под ней.

Зачем еще одно крепление на велосипедное седло для меток безопасности?

Я знаю, что уже существует множество моделей, подобных этой, но все они слишком велики для моего велосипедного седла (Xiaomi QiCycle). Поэтому я решил сделать новое, которое можно было бы легко заменить под любой размер седла.

Кроме того, он спроектирован таким образом, чтобы быть легким (для его крепления требуется всего 2 болта и винта) и позволить верхней крышке метки быть свободной, чтобы не заглушать ее звон.

Необходимое оборудование
2x М2x8 мм
2 болта М2
1 Apple Airtag (очевидно)

Изменения

23.08.2022 — Убран своего рода «замок» с держателя, так как он действительно был слишком хрупким и не особо помогал закрепить крепление. После 2 недель использования винтов достаточно, чтобы скрепить обе детали вместе.

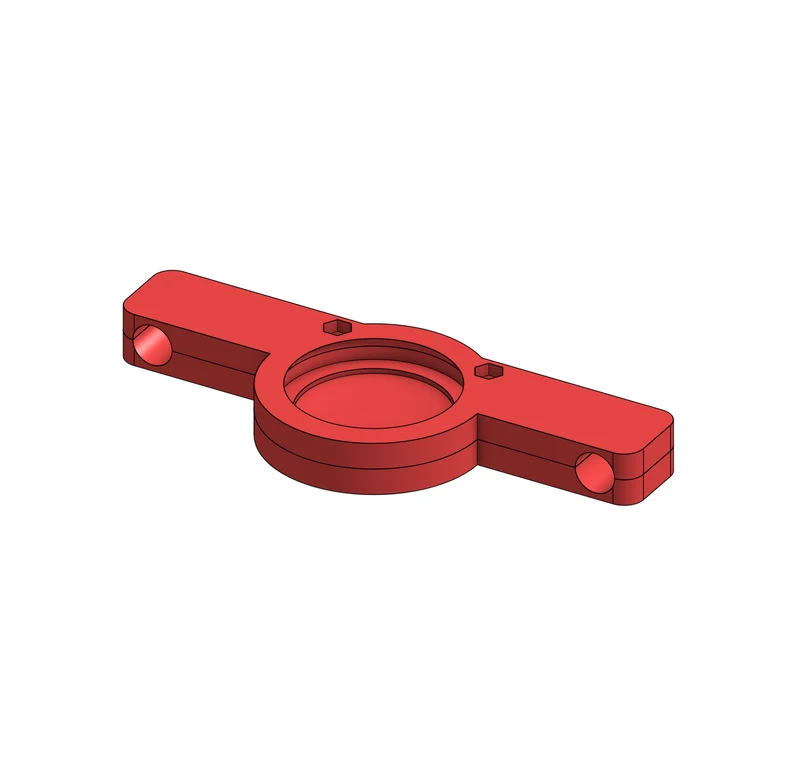

Как изменить этот дизайн под свои нужды

Для этого вам понадобится учетная запись Onshape (это бесплатно). После создания просто нажмите на эту ссылку и скопируйте документ.

Вы можете изме��ить все параметры, если хотите, но я бы предпочел изменить только mount_spread и mount_diameter. Первый определяет расстояние в мм между двумя металлическими стержнями под седлом, а второй — диаметр каждого стержня в мм.

Для новых пользователей onshape вот краткое видео, показывающее, как их изменить:
