AMS Drying Chock Remix для Sunlu S4 v1.0.0

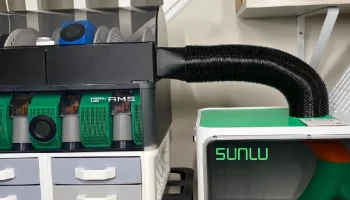

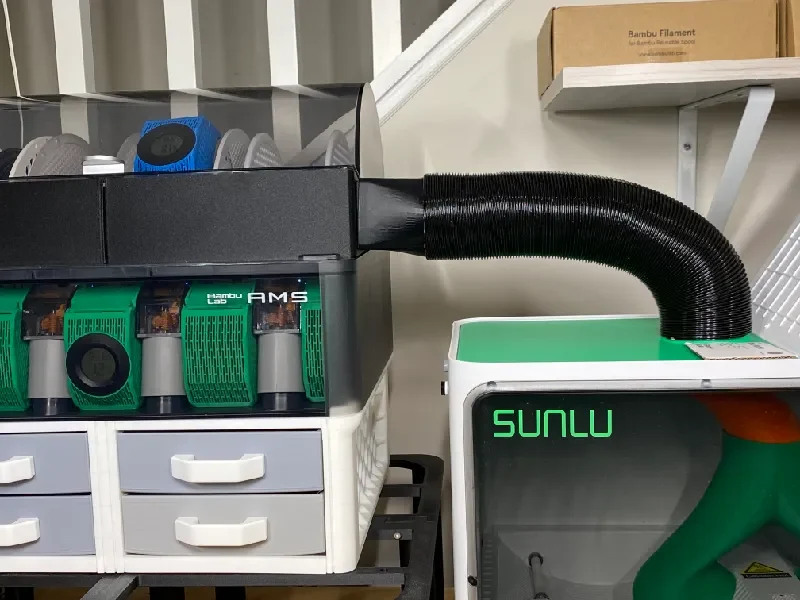

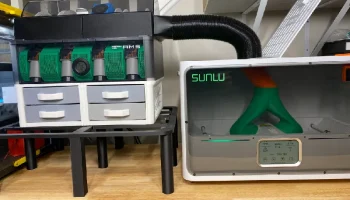

Эта конструкция захватывает и направляет поток нагретого воздуха от Sunlu S4 непосредственно в AMS, обеспечивая максимальную эффективность сушки при минимальных затратах. усилий — и все это при сохранении неинвазивной установки.
Ключевые особенности:
Неинвазивная конструкция: подставка AMS и адаптер Sunlu S4 представляют собой дополнительные печатные детали, которые соединяют два устройства вместе, не требуя каких-либо модификаций ни AMS, ни сушилки накаливания Sunlu S4. Просто прикрепите и используйте!
Настраиваемое размещение подушек: выберите размещение подкладки AMS на левой или правой стороне AMS, распечатав соответствующую часть (плиту 1 или пластину 2).

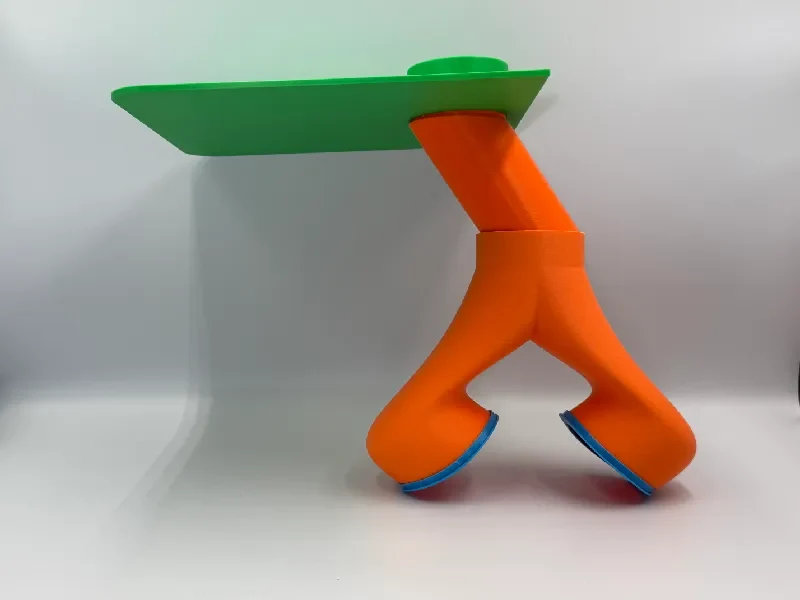

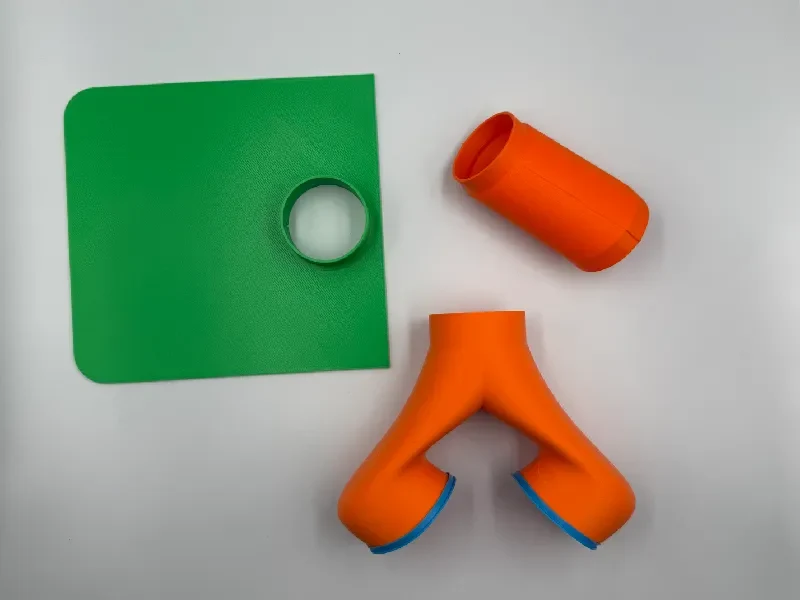

Высокопроизводительный адаптер Sunlu S4: система из четырех частей, адаптированная к сушильной машине Sunlu S4 и обеспечивающая точное управление воздушным потоком:
Крышка: надежно сидит на верхней части Sunlu S4 и действует как отверстие для выпуска воздуха.
Наклонная труба: направляет воздух вверх и к AMS.
Разделитель: собирает и объединяет выходные данные обоих вентиляторов Sunlu S4.
Прокладки (дополнительно): обеспечивают герметичное уплотнение для предотвращения ут��чек и повышения производительности.
Термостойкая конструкция: Сплиттер рассчитан на высокие температуры, что делает его идеальным для нитей, требующих повышенных условий сушки (при условии, что вы используете ABS, ASA или более прочную нить).
Гибкая интеграция: стандартный воздуховод диаметром 60 мм соединяет адаптер с воздухозаборником AMS Chock, обеспечивая постоянный и эффективный путь воздушного потока.
Точное выравнивание для легкой сборки: встроенные соединительные элементы обеспечивают правильное выравнивание всех компонентов адаптера с вентиляторами Sunlu S4.
Инструкции по печати:
Подушка AMS: напечатайте пластину 1 или пластину 2, в зависимости от того, хотите ли вы, чтобы впуск подкладки располагался на левой или правой стороне AMS.
Компоненты адаптера:
Напечатайте крышку и наклонную трубу, используя как минимум нить PETG.
Напечатайте сплиттер из АБС-пластика, чтобы он устойчив к деформации от высоких температур.
Дополнительные прокладки: напечатайте две прокладки из ТПУ для повышения воздухонепроницаемости.
Инструкции по сборке:
Подготовьте Sunlu S4: снимите четыре ролика, нависающие над двумя вентиляторами.
Прикрепите прокладки: если используете, подсоедините прокладки к двум воздухозаборникам вентилятора сплитте��а.
Соберите адаптер:
Прикрепите больший конец наклонной трубы к разветвителю, совместив муфты.
Подсоедините собранный разветвитель и трубу к верхней крышке переходника.

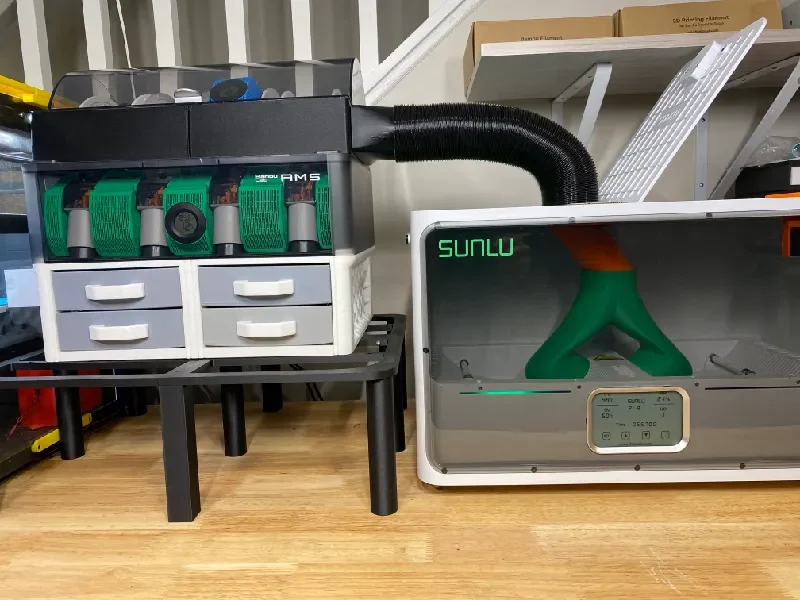

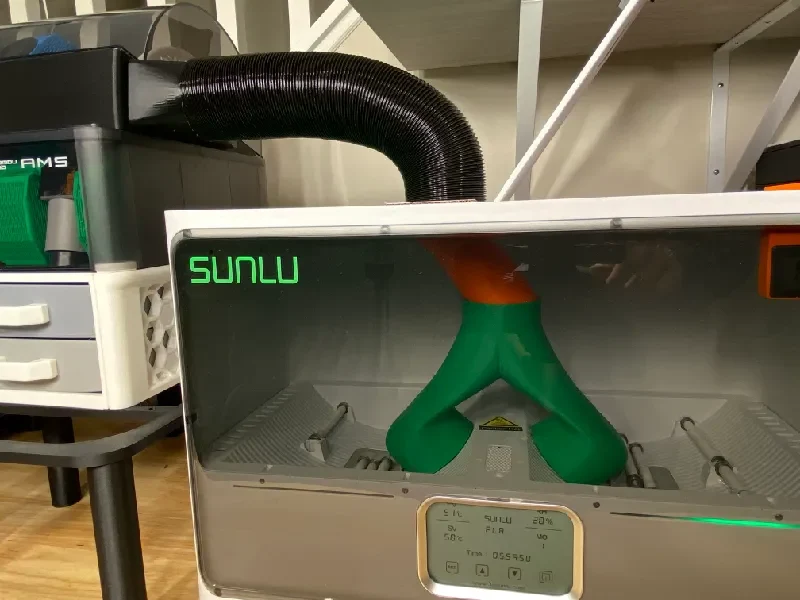

Установите адаптер: откройте одну сторону крышки Sunlu S4 и вставьте узел адаптера, убедившись, что крышки сплиттера
вентиляторы и верхняя крышка адаптера находятся на одно�� уровне с верхней частью Sunlu S4.
Установите подушку AMS: поместите подушку внутрь системы AMS.
Подсоедините воздуховод: используйте гибкий воздуховод диаметром 60 мм, чтобы соединить выход крышки адаптера с впускным отверстием AMS Chock.
Нам нужны ваши отзывы!
Этот проект находится в стадии разработки, и мне бы хотелось услышать мнение сообщества 3D-печати. Если у вас есть предложения по улучшениям, модификациям или дополнительным функциям, дайте мне знать! Ваш вклад поможет усовершенствовать и улучшить модель на благо всех.
Если вы считаете эту модель полезной, оцените ее и рассмотрите возможность повысить ее популярность, чтобы помочь другим найти ее. Давайте работать вместе, чтобы сделать сушку нитей проще и эффективнее для всех. Спасибо за вашу поддержку!
спецификация
Полужесткий воздуховод диаметром 60 мм x 1: https://www.aliexpress.us/item/3256806061221783.html?gatewayAdapt=vnm2usa4itemAdapt
Sunlu S4 x 1: найдите на Amazon https://amzn.to/3D3u4XR
