Кулачковый замок с французскими планками

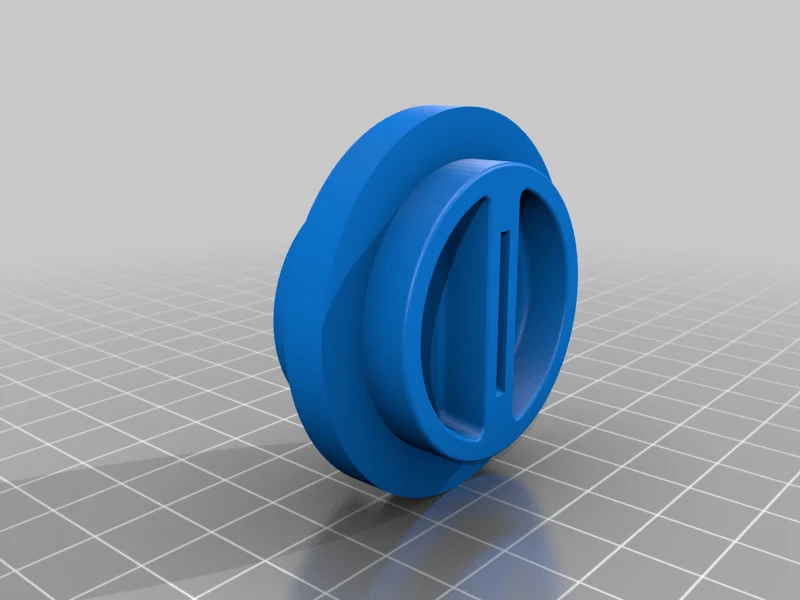

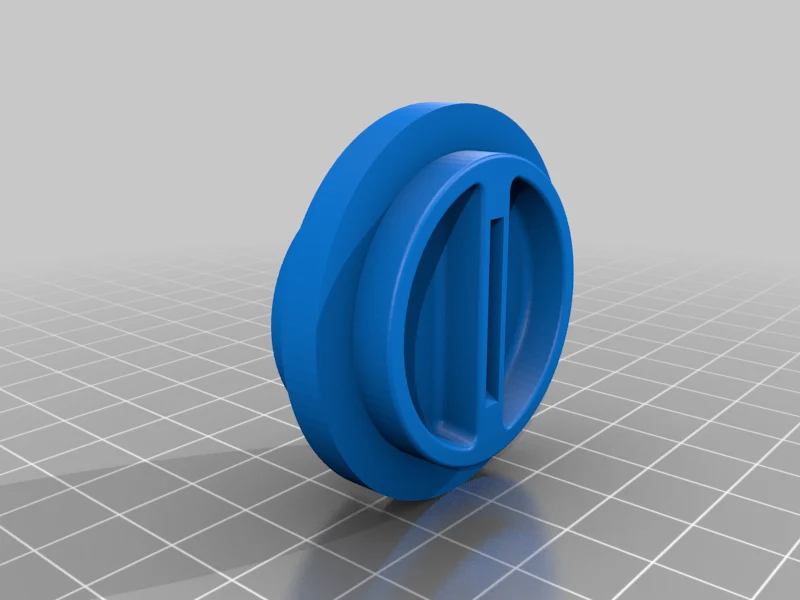

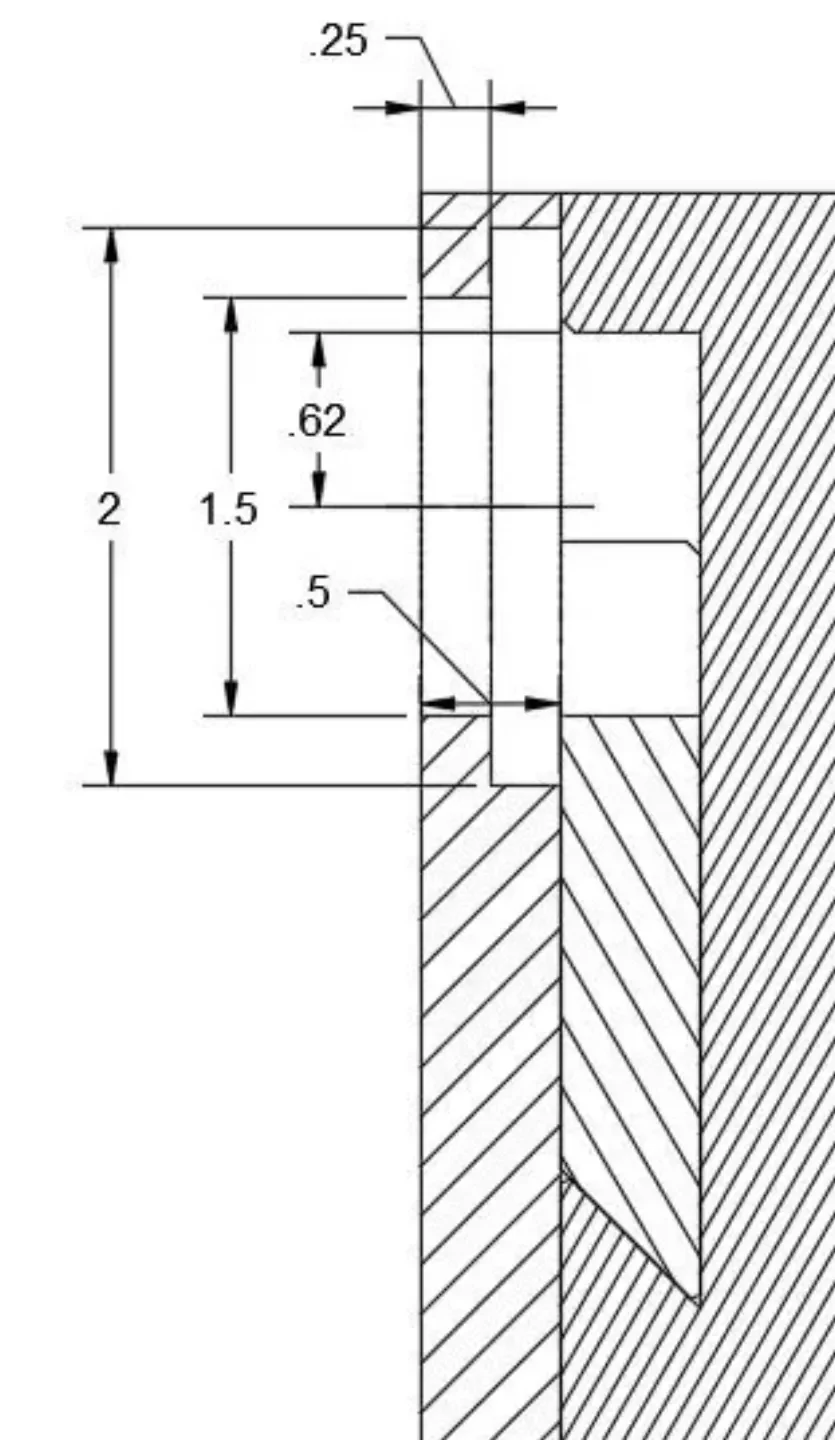

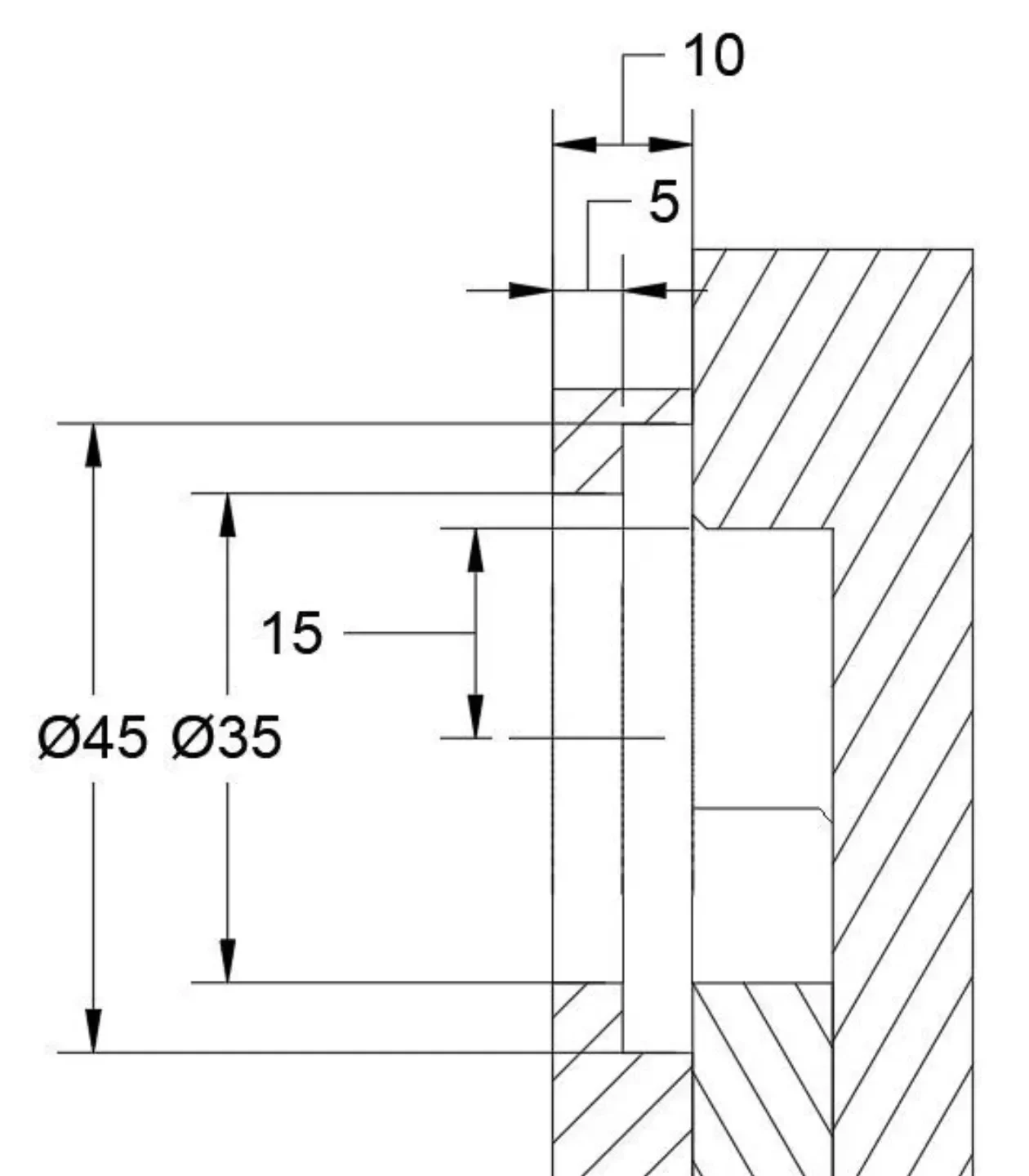

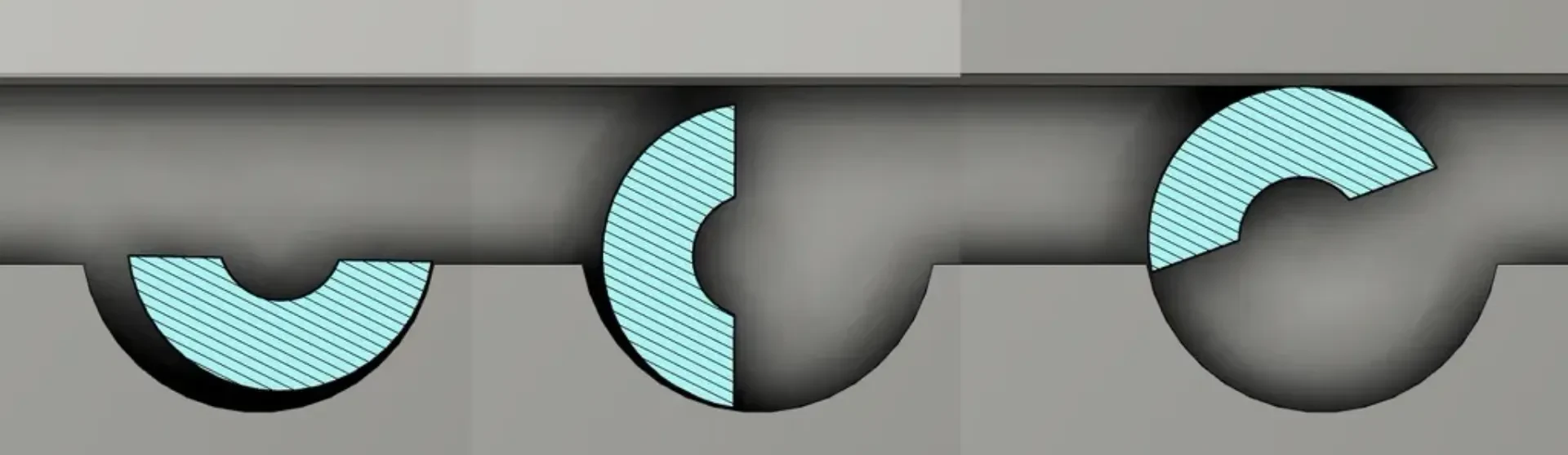

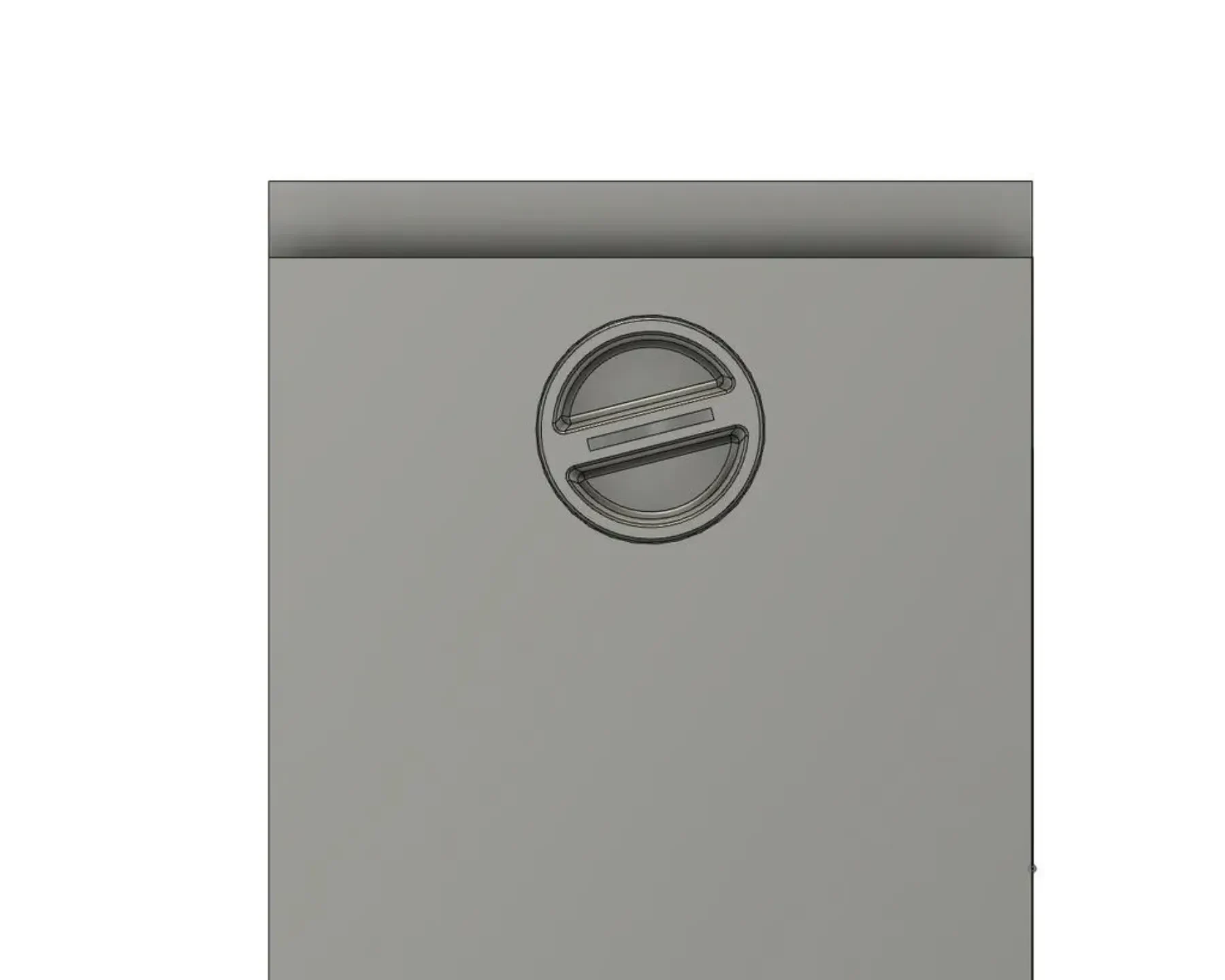

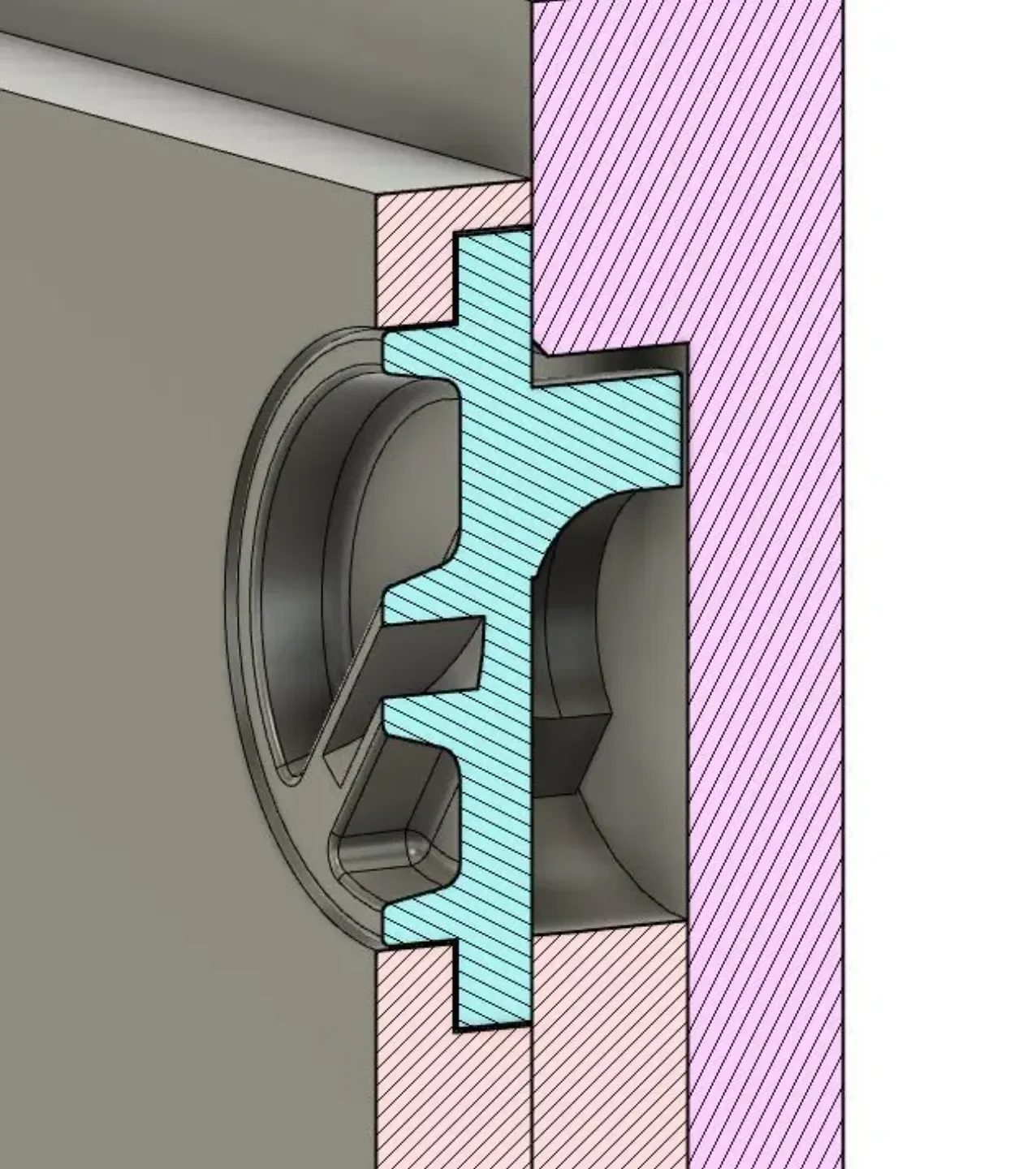

Это ручка с кулачковым замком для фиксации планок к французской настенной системе крепления планок. Есть ручка для поворота вручную, а также прорезь для монет на случай, если он застрянет и вам понадобится больше рычагов. Есть два исполнения: один дюймовый, другой мм. Прорезь для монет в дюймовой версии подходит для четвертака США, а в миллиметровой версии — для монеты достоинством 1 евро. Номинально они рассчитаны на планки и подвески толщиной 0,5 дюйма и 10 мм. Прилагаются два рисунка, на которых показаны размеры отверстий, глубина цековки и смещение от нижней части настенной планки до центра эксцентрикового замка. Вешалка и планка вешалки д��лжны быть собраны после установки запирающей ручки и, таким образом, надежно удерживаются без дополнительных креплений.

Для планок другой толщины масштабируйте осевое направление детали, чтобы оно соответствовало любой толщине. Он предназначен для планок и подвесок одинаковой толщины, а глубина расточки составляет половину этой толщины. Пока вы сохраняете это соотношение, можно использовать любую толщину доски с масштабным коэффициентом для кулачковой ручки.

Используя дюймовую версию, масштабируйте только осевое направление на 0,75 для плит толщиной 3/8 дюйма, 1,25 для плит толщиной 5/8 дюйма и 1,5 для плит толщиной 3/4 дюйма.

Используя версию мм, масштабируйте только осевое направление на 0,8 для 8 мм, 1,2 для 12 мм, 1,5 для 15 мм и т. д.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,16

Заполнение:

25% и более

Нить: Любая Любая Жесткая Любая

Примечания:

Для лучшего внешнего вида печатайте ручкой вверх. Для этого потребуются опоры.

Пользовательский раздел ==============

Категория: Организация
