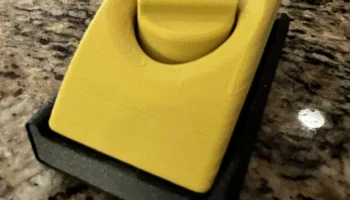

Параметрический шлифовальный блок с термофиксирующими пл...

Обзор

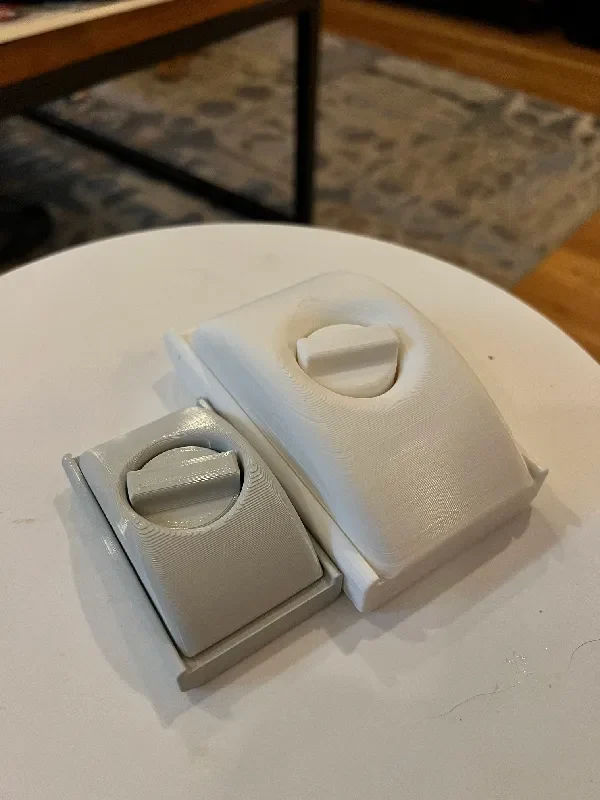

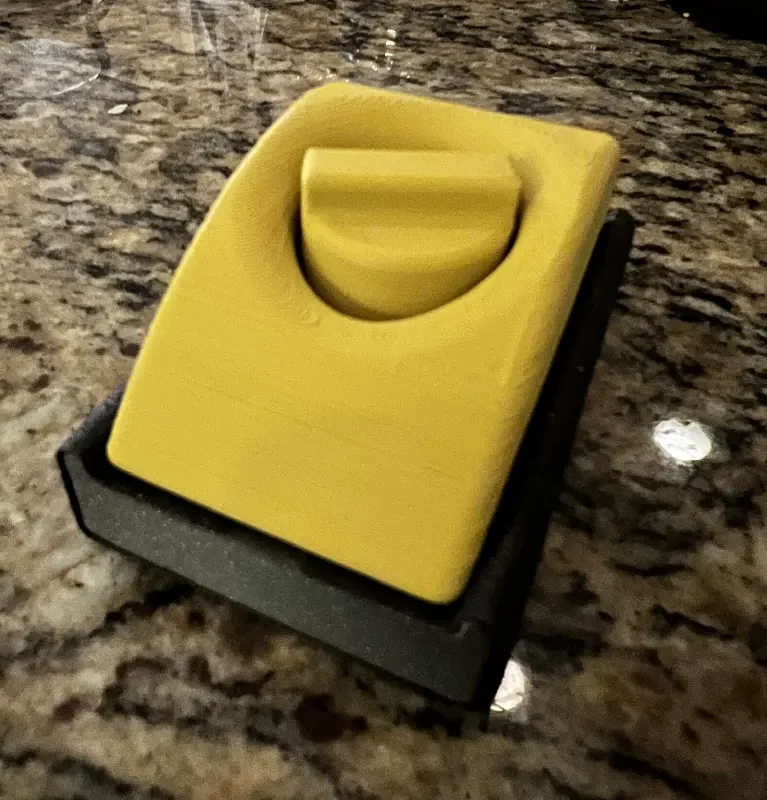

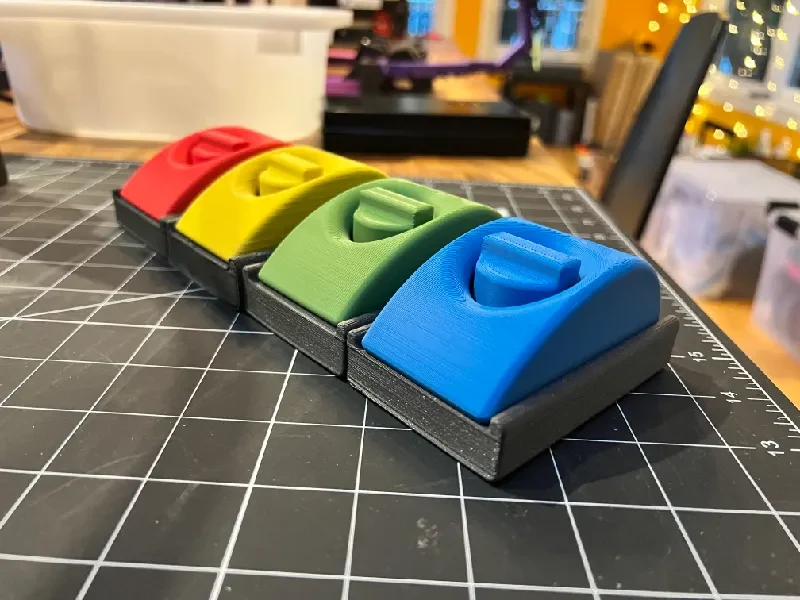

Я разработал параметрический шлифовальный блок, который позволяет мне быстро создавать шлифовальные блоки в разных измерениях, чтобы адаптировать именно то, что мне нужно. Я также решил использовать термофиксированные вставки/металлические болты, а не напечатанную резьбу, чтобы максимизировать долговечность (извините, у меня нет людей с паяльником, но пользуйтесь программой :)).

спецификация

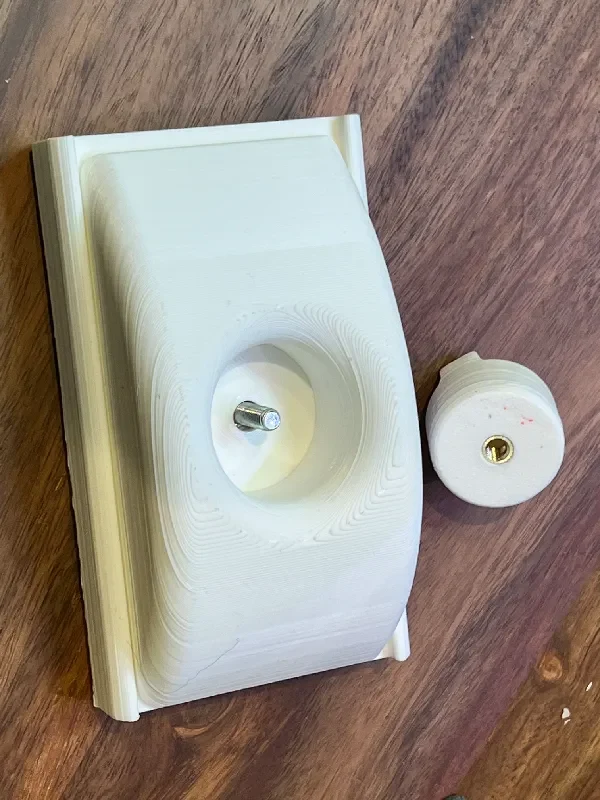

Размер болта/вставки с термофиксацией можно настроить в параметрах, но для использования готовых STL вам потребуется:

2x термофиксирующие вставки M5x6x7 мм

1x20 мм болт с полукруглой головкой M5

Настройки печати

Распечатайте все детали в соответствии �� ориентацией модели; Ниже приведены мои рекомендуемые настройки:

15 % заполнение ручки и рукоятки; 30% по базе.

4 периметра на всех частях

Я выбрал ASA, потому что мне нужен был прочный инструмент с повышенной устойчивостью к температуре и погодным условиям, но PETG тоже подойдет. PLA также работает, если вы не подвергаетесь воздействию непог��ды.

Параметры

Я не смог идеально назвать параметры, поэтому предлагаю краткий обзор того, что они делают. Обратите внимание: проверка ошибок не осуществляется, поэтому, если вы откорректируете эти значения не имеющим смысла, у вас возникнут проблемы в истории проектирования Fusion 360.

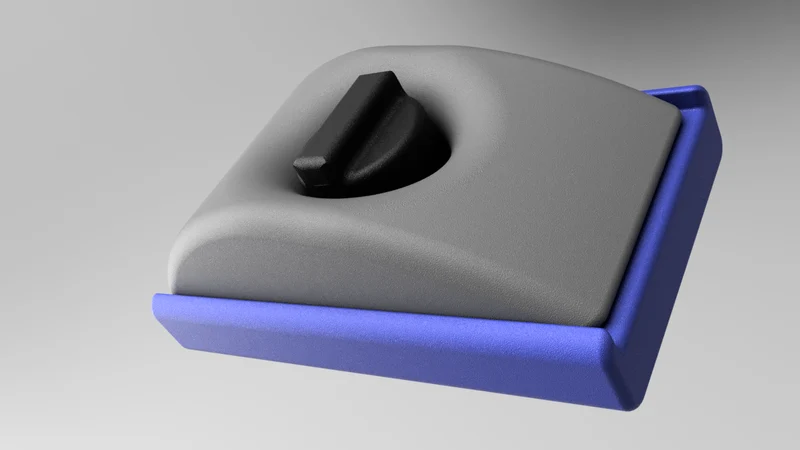

Модель шлифовального блока

Эти значения регулируют саму модель шли��овального блока.

base_length: длина блока спереди назад.

base_width: ширина блока будет из стороны в сторону.

base_height: какой высоты будет основание шлифовального блока (которое наматывается наждачной бумагой).

Ручка_grip_height: высота ручки.

Ручка_диаметр: диаметр ручки.

base_top_width_variance: ширина захвата по отношению к основанию. Например, отклонение в 10 будет означать, что рукоятка на 10 мм уже основания.

допуск: какой зазор будет оставлен в модели для учета допусков печати. По умолчанию — 0,2 мм.

Finish_filet: косметическое значение, определяющее степень скругления углов деталей модели.

Grip_front_fillet: регулирует изгиб передней части блока для контурирования вашей руки.

Grip_rear_fillet: регулирует изгиб задней части блока для контурирования вашей руки.

Аппаратное обеспечение

Эти значения адаптируют модель для вашего конкретного оборудования:

bolt_diameter: должен быть диаметром резьбовой части болта плюс 0,4 мм или около того. По умолчанию 5,2 мм.

bolt_head_diameter: диаметр головки бо��та, +.4 мм или около того. (это для того, чтобы голова погрузилась в основание).

Bolt_head_Deep: насколько глубоко погружается головка в основание.

bolt_length: используется для визуализации болта в модели (но не влияет на саму модель шлифовального блока).

Heatset_diameter: диаметр вставки для термофиксации, минус около 0,4 мм, чтобы обеспечить возможность расплавления большего количества материала для вставки для термофиксации.

Heatset_Deep: высота вставки для термофиксации (точная значение).
