Простой шлифовальный блок (полностью напечатан!)

Чтобы облегчить шлифование печатных деталей, я разработал небольшой шлифовальный блок, который:

Полностью напечатан.
Легко распечатать, с минимальной поддержкой.
Эргономичен и подходит для шлифования многих деталей.
Простота в использовании, для замены наждачной бумаги не требуются инструменты.

Требуется кусок наждачной бумаги размером 93 x 40 мм [3,7 x 1,6 дюйма] (я рекомендую покупать ⅓ листов наждачной бумаги размером 230 x 93 мм [9 x 3,7 дюйма]).

Инструкция по печати

Я печатал PLA с заполнением около 30%.

Блок требует поддержки под деталью сверху.

Инструкция по использованию

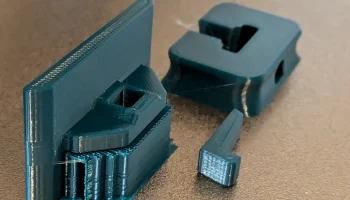

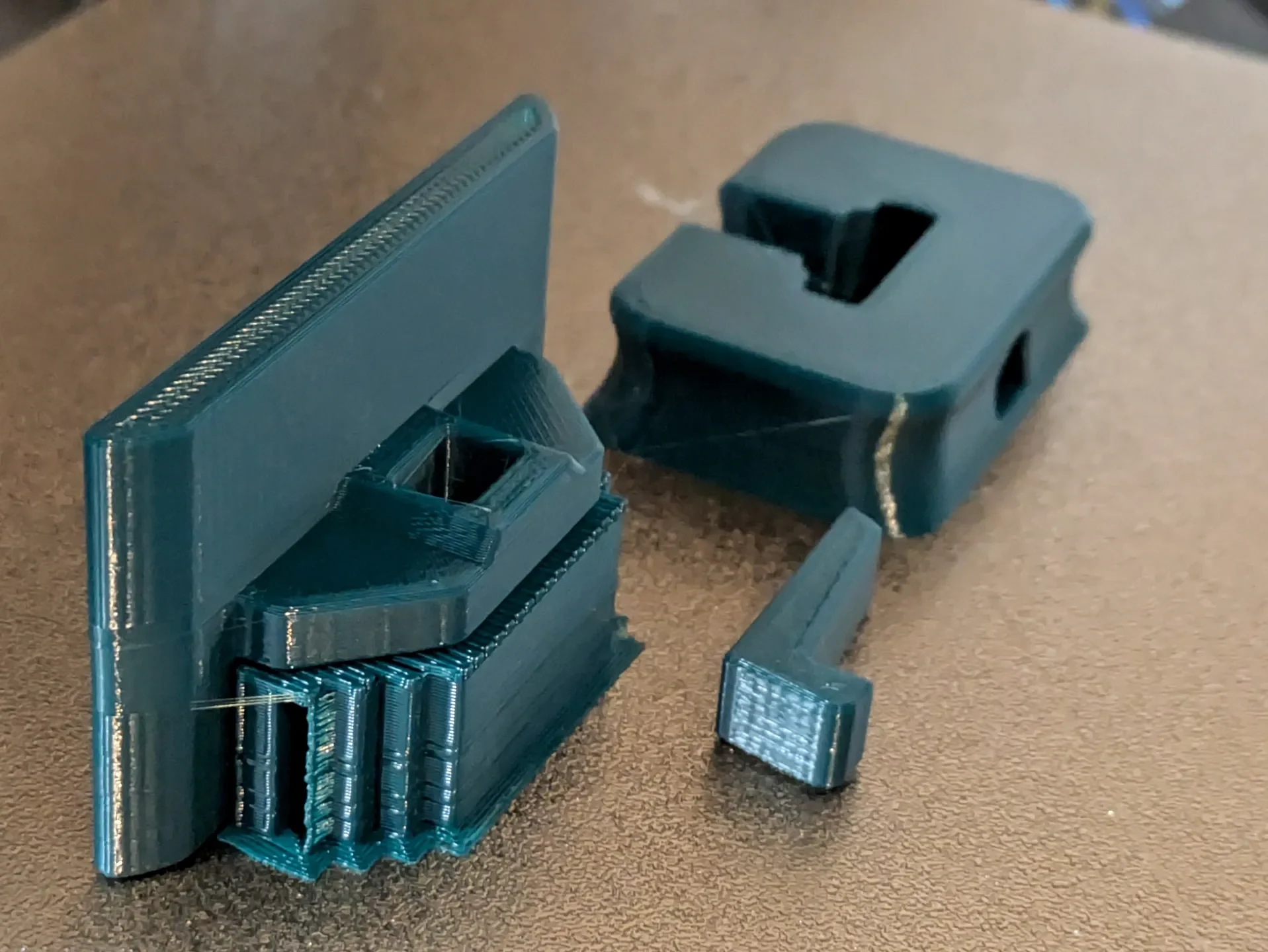

Он состоит из трех частей: шлифовального блока, ручки и стопорного штифта.

Убедитесь, что у вас есть наждачная бумага длиной 93 мм [3,7 дюйма] и шириной около 40 мм [1,6 дюйма].

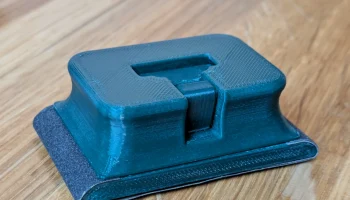

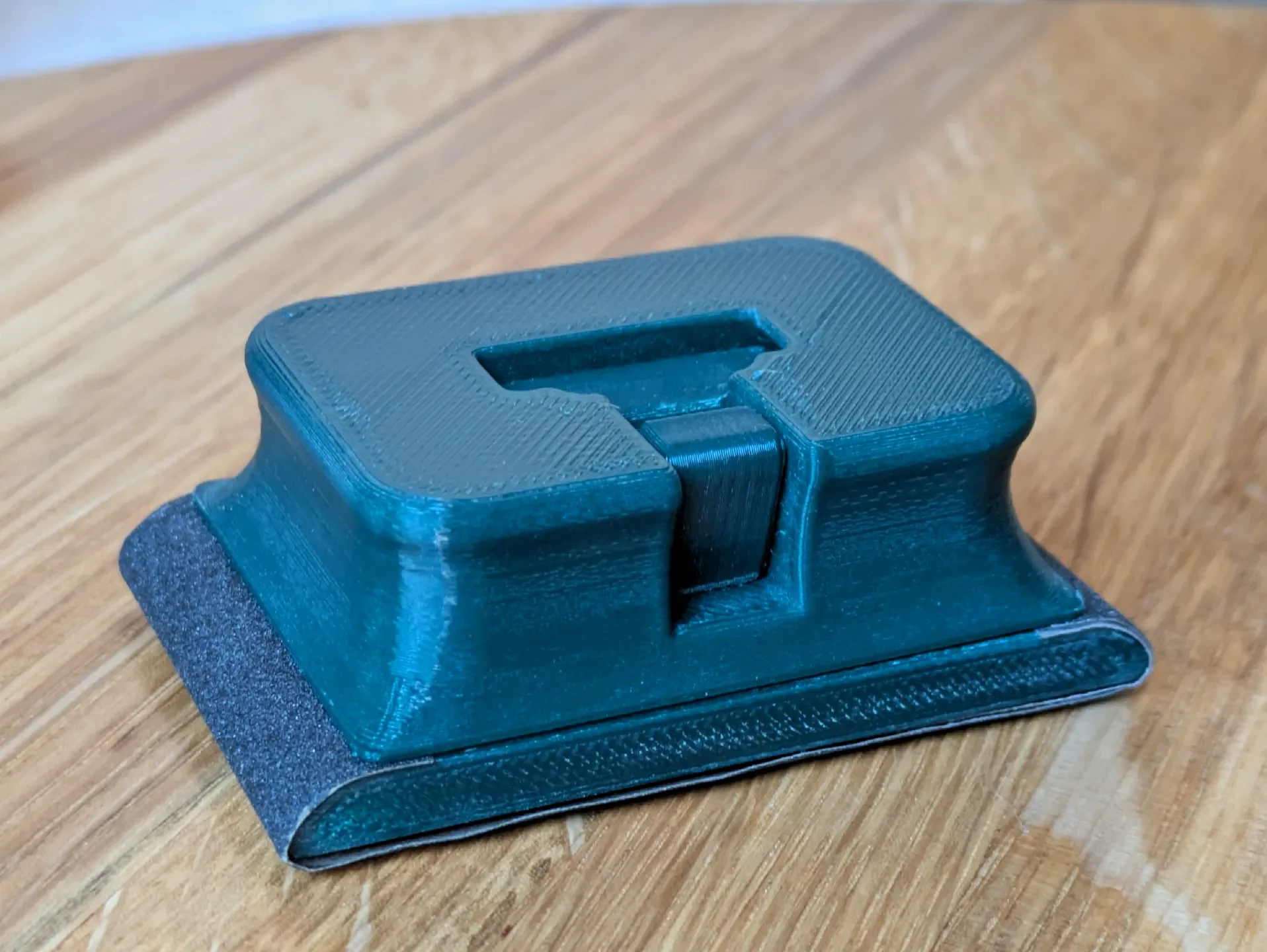

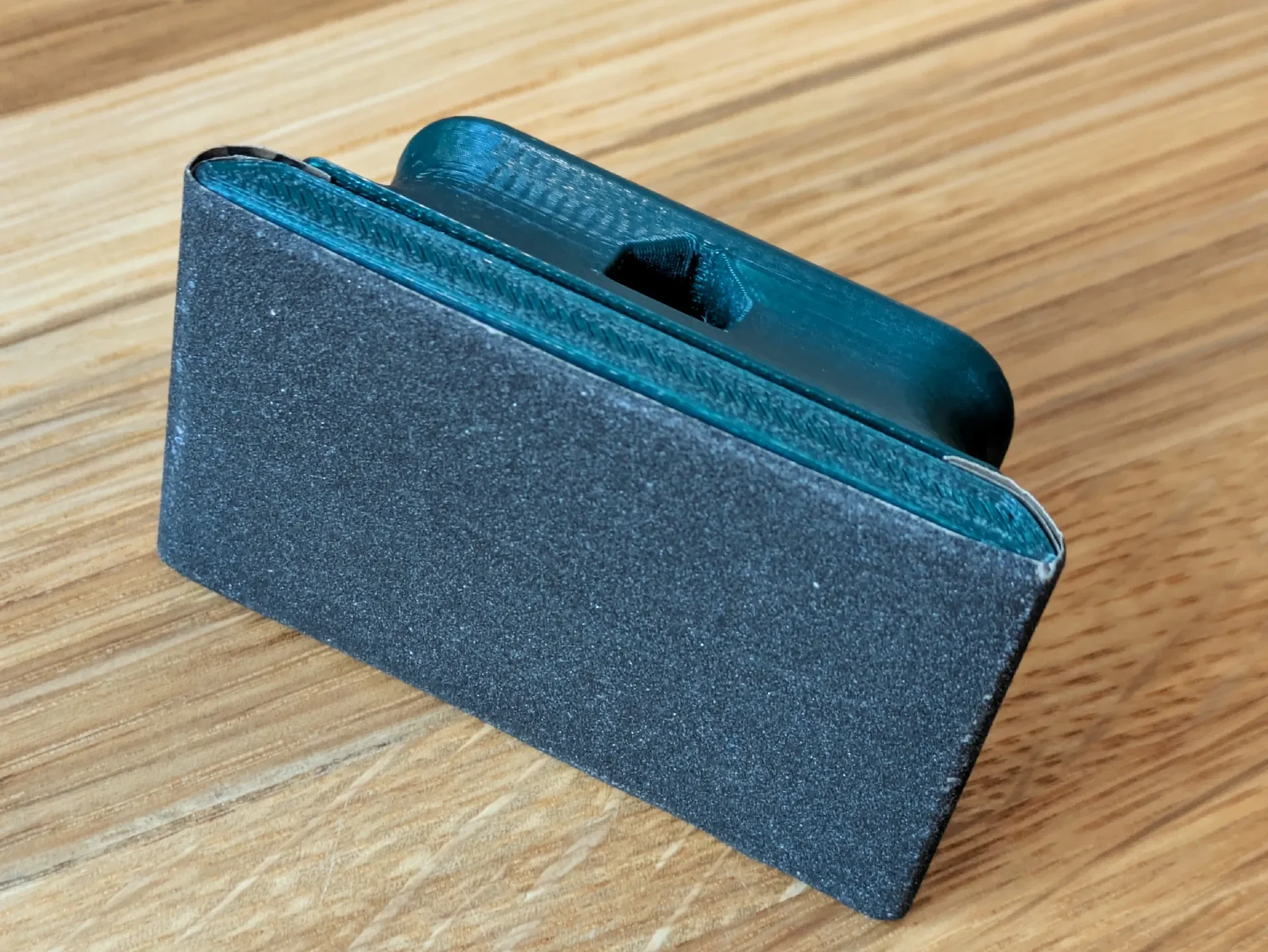

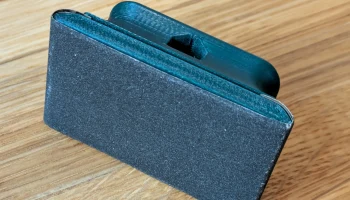

Поместите наждачную бумагу вокруг блока, как показано ниже.
Поместите ручку сверху, чтобы удерживать наждачную бумагу.

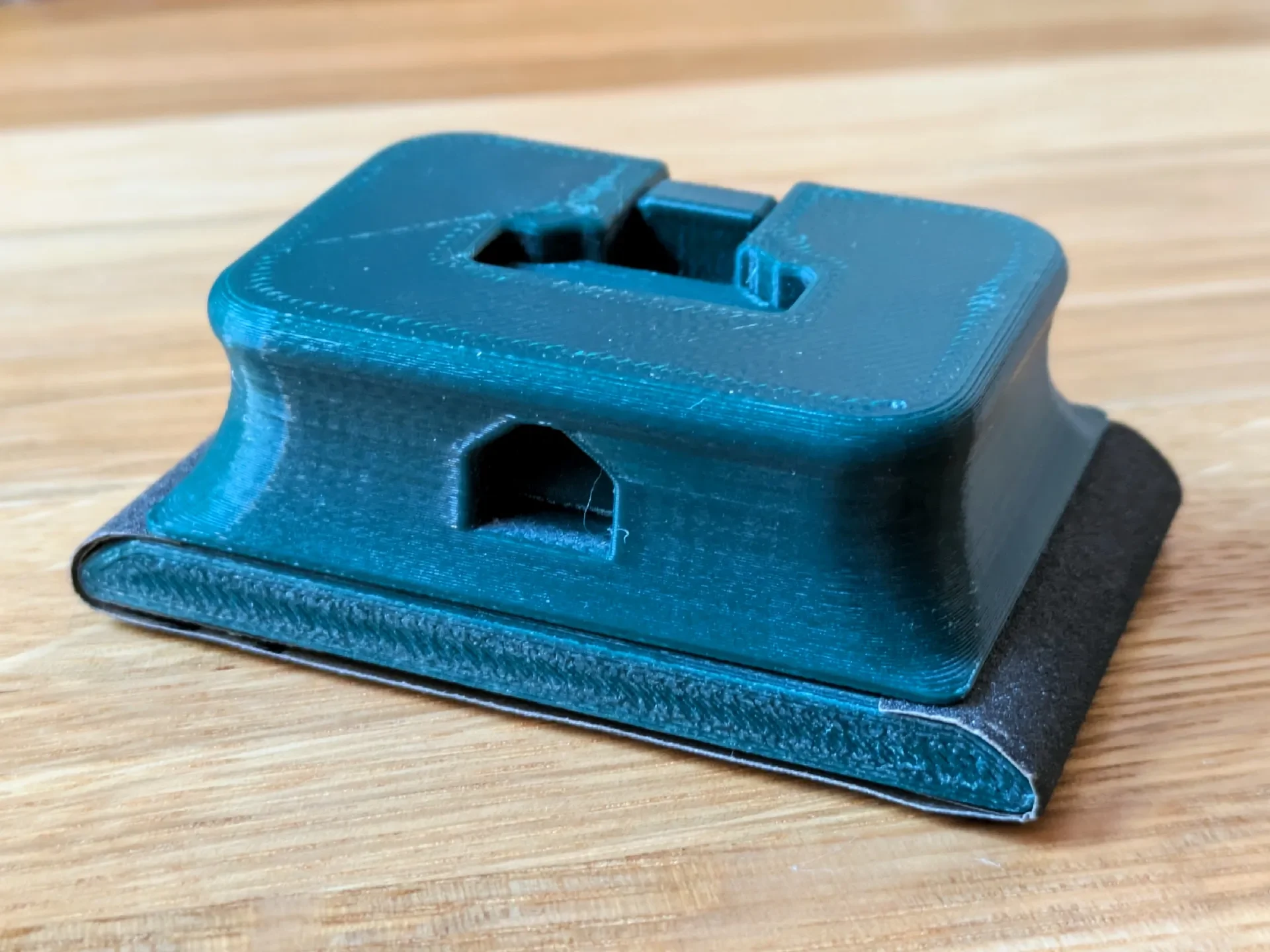

Вставьте стопорный штифт, чтобы зафиксировать все вместе, легким на��атием. Не прилагайте слишком много усилий, так как штифт может застрять, а для надежного удержания наждачной бумаги потребуется лишь небольшое усилие.

Фон

Меня не устраивал ни один из доступных шлифовальных блоков, так как мне нужен был полностью напечатанный блок, на котором можно было бы быстро и легко поменять сорт наждачной бумаги.

Вдохновение было основано на использовании клиновидной ��улавки для удерживания наждачной бумаги, поскольку это позволило бы полностью напечатать дизайн. Затем я спроектировал и напечатал несколько итераций, пока не убедился, что детали хорошо подходят, их легко печатать и в результате получился полезный результат. инструмент.
