Мод контроллера GameCube - No Trim Mouse Click Z
2026 Обновление версии 2:
Я оптимизировал исходную версию для удобства печати. В этой версии есть встроенные в модель небольшие перемычки для проводного канала, как показано на картинке. Добавив мосты и удалив контур в нижней части конструкции, модель больше не нуждается в опорах, и ее не нужно переворачивать для печати.
Эта версия должна вести себя функционально идентично оригиналу, поскольку основные размеры не были изменены.
______________________________________________________________________________________________________________________________
Решив модифицировать Z-кнопку моего собственного контроллера GameCube тактильным переключателем мыши, я обнаружил, что необходимость обрезать резиновые подушечки для мода BibbEZ слишком инвазивна. Я понимаю, что требуемая обрезка относительно незначительна по большому счету. Несмотря на это, я решил разработать альтернативу.
Моей целью было перенести любые постоянные модификации на сторону 3D-печати/переключения и сохранить резиновые прокладки. Я также решил оставить металлическую пружину штатной Z-кнопки.
Вам необходимо приклеить переключатель мыши к кронштейну, напечатанному на 3D-принтере.
В остальном установка почти идентична руководству по установке BibbEZ от @CarVac.
Ссылка на руководство по установке BibbEZ на GitHub
Ссылка на файлы BibbEZ в печатных формах
Ссылка на конкретный переключатель мыши на AliExpress

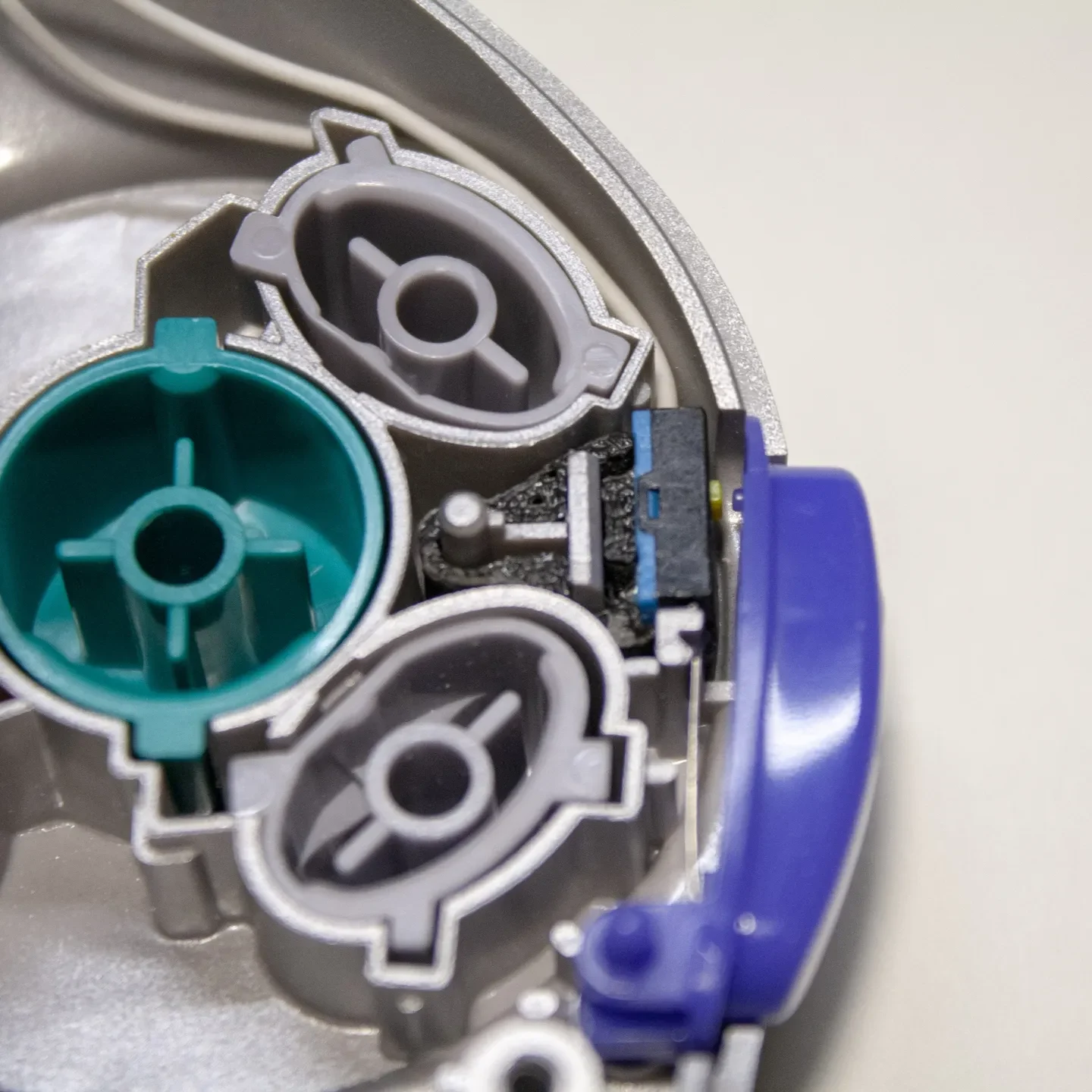

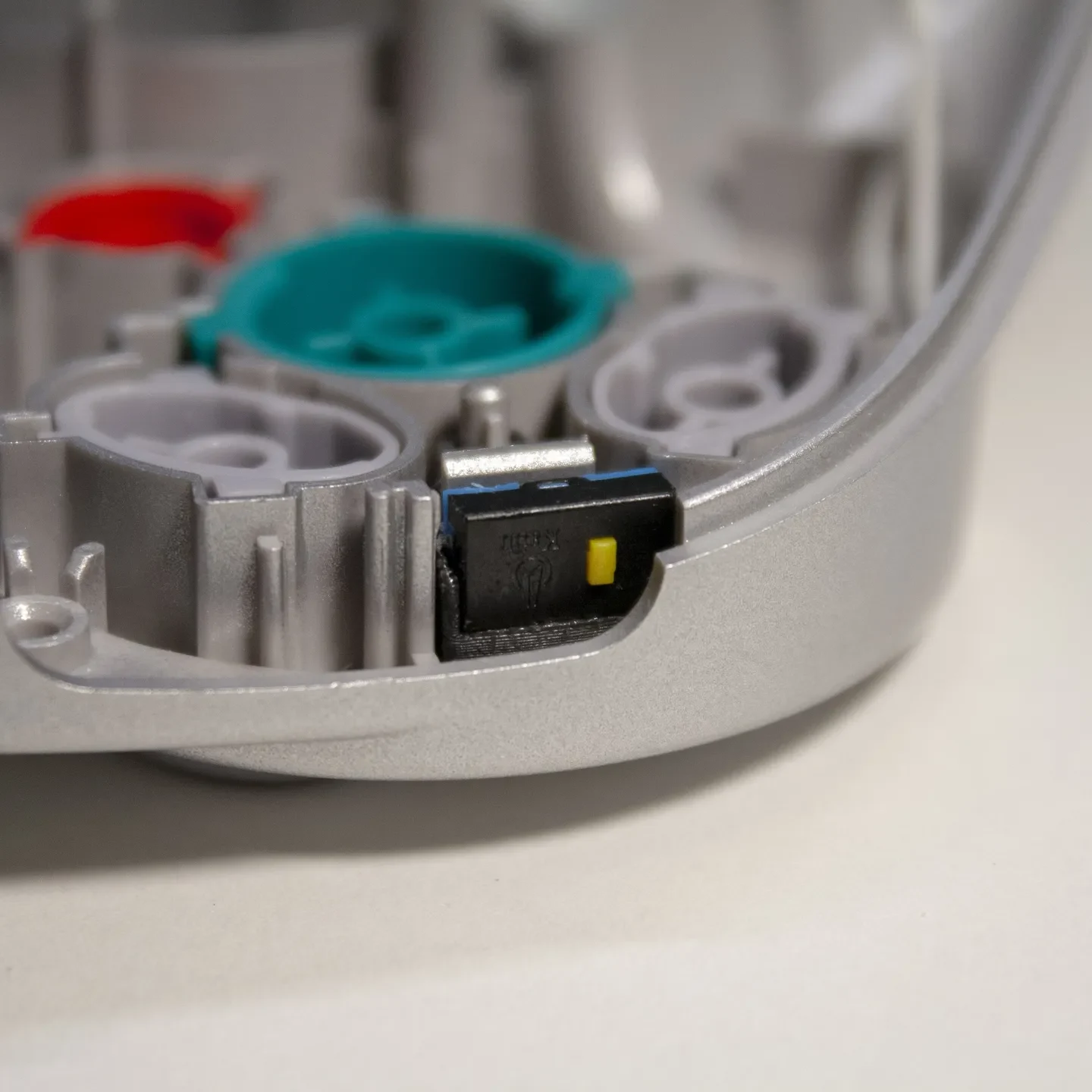

Место установки, ориентация переключателя, изгиб его контактов и проводка идентичны руководству. Для этого вам нужно будет снять штатный Z-кнопочный переключатель с материнской платы.

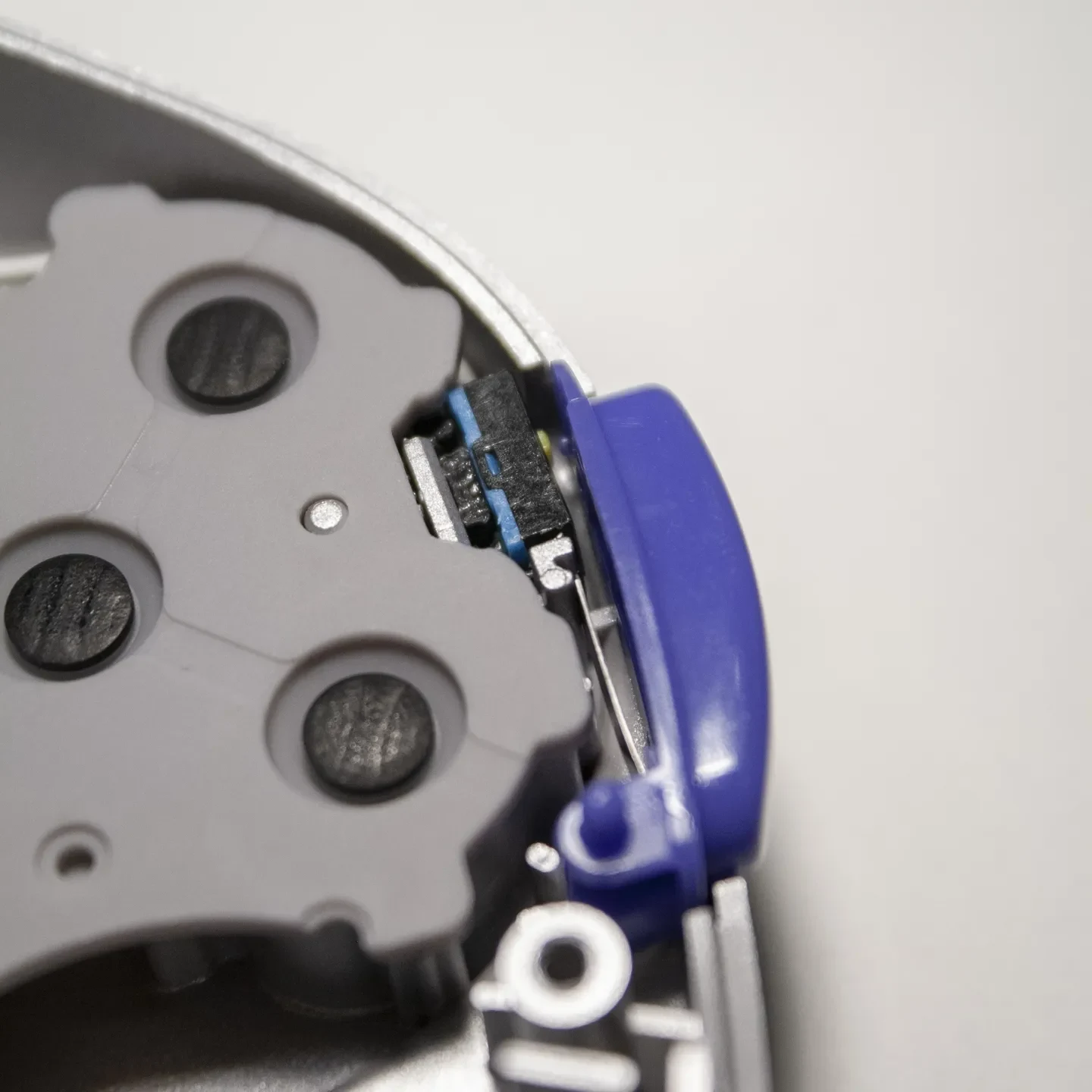

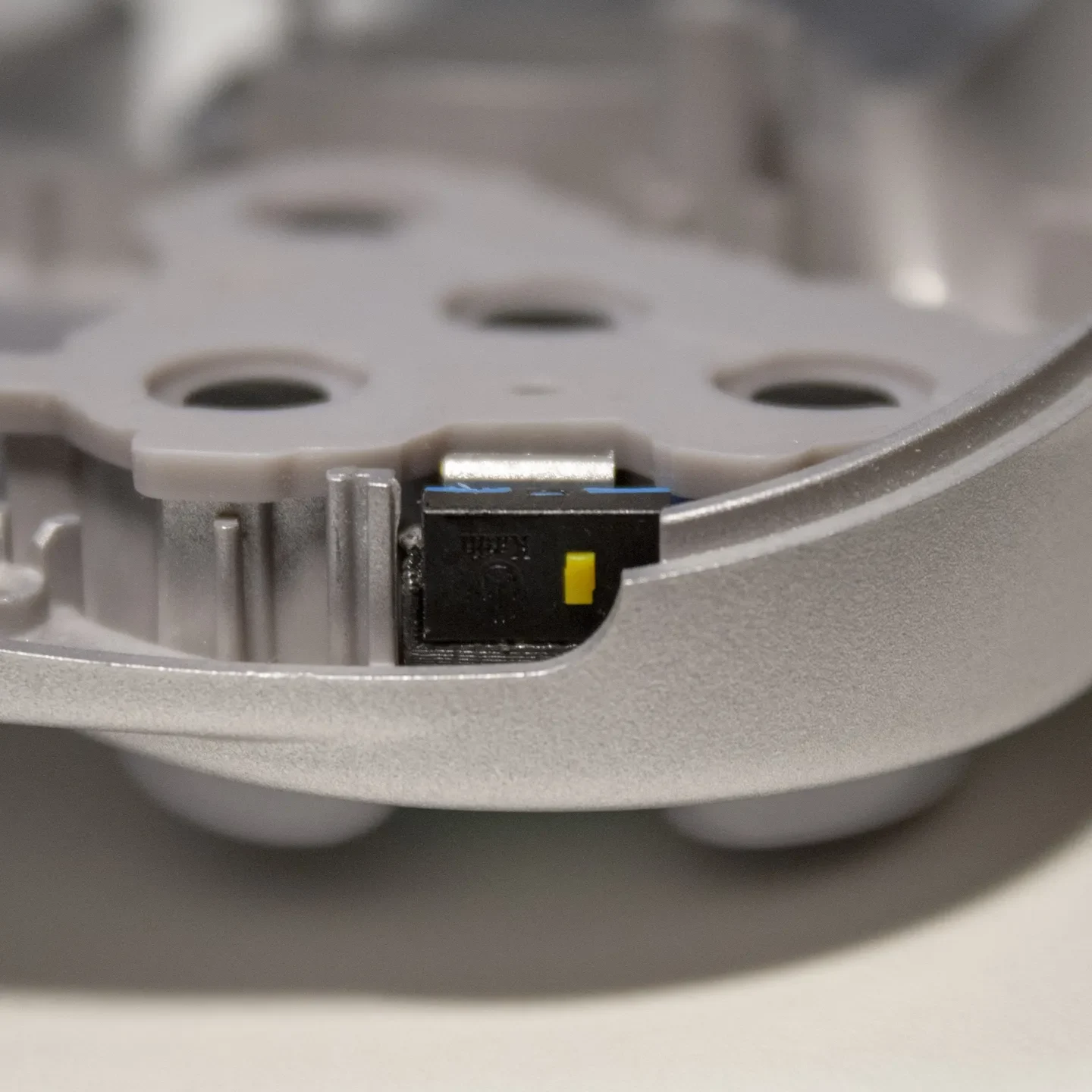

Кронштейн удерживается на месте за счет трения, и для полной посадки его следует плотно прижать к корпусу.
Важные примечания:
Кронштейн должен быть напечатан со 100% заполнением, высотой слоя 0,12 и «перевернутым», чтобы для сиденья требовались опоры.
Обязательно проверьте посадку и выравнивание перед окончательным приклеиванием.

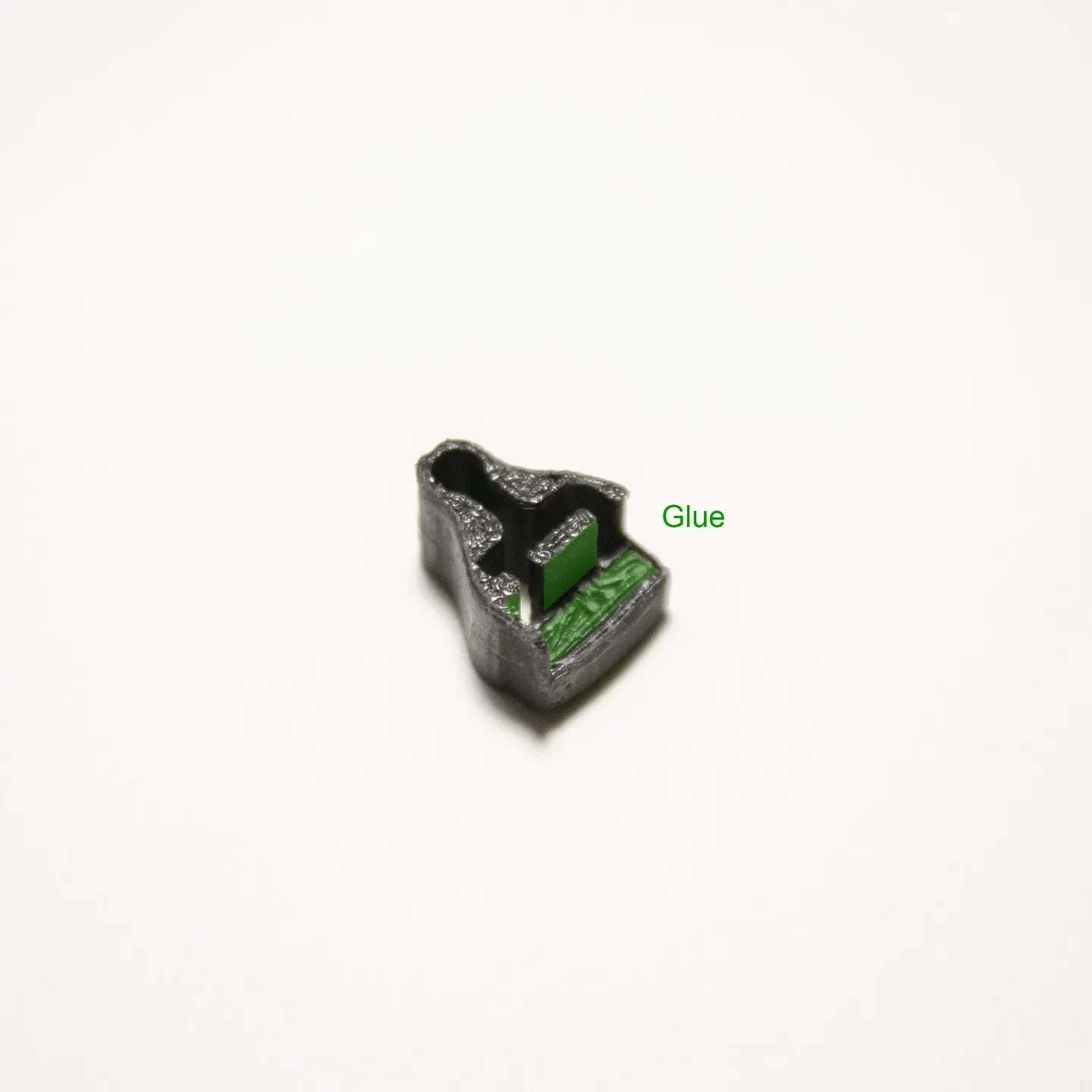

Вам следует слегка надрезать кронштейн и переключатель мыши в месте их контакта, чтобы убедиться в надежном соединении. На одном из изображений места склейки выделены зеленым цветом.
Я сделал небольшую направляющую для проволоки под «сидением» крон��тейна. Рекомендуется магнитный провод 28awg.

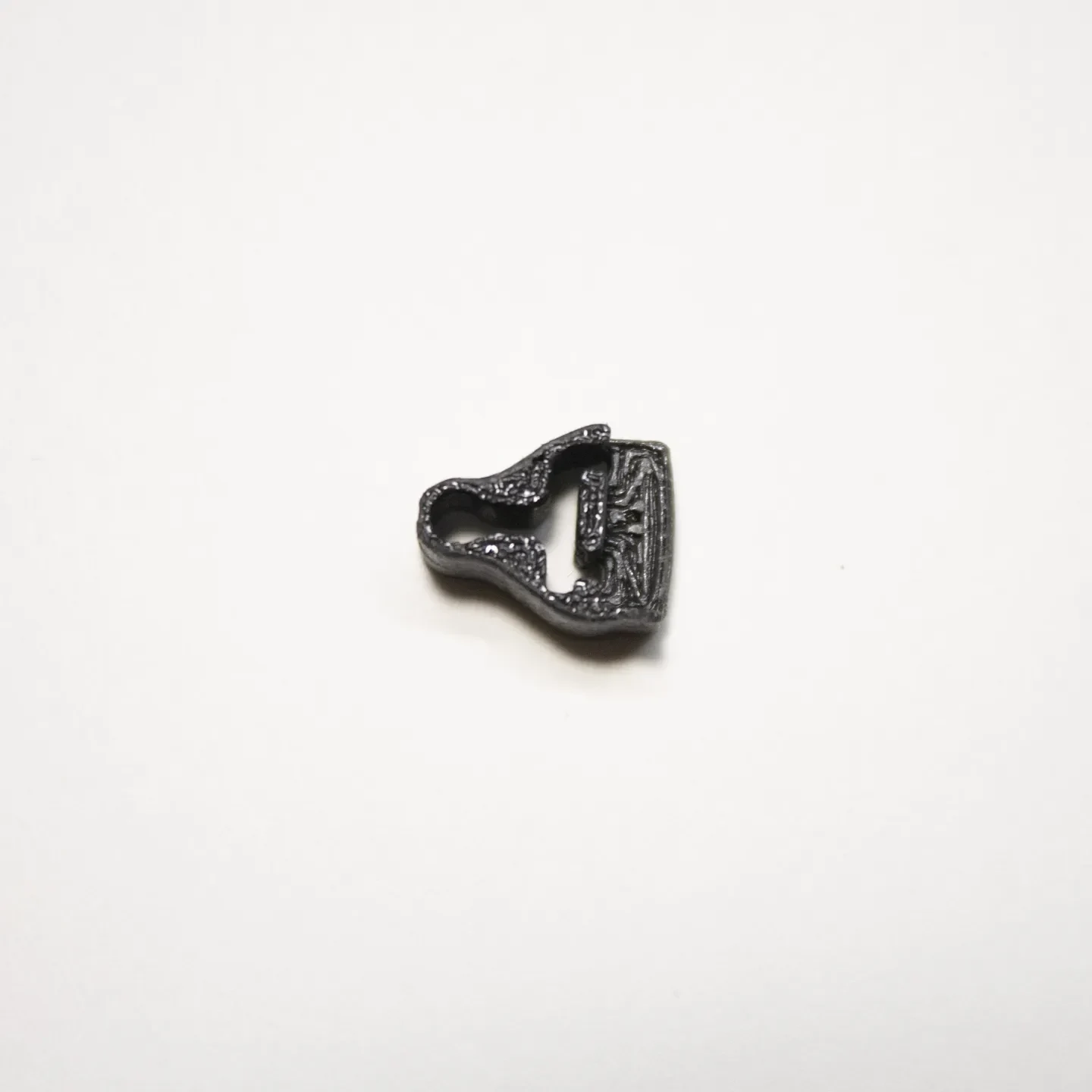

«Петля» в задней части кронштейна была включена в качестве потенциальной точки снятия и для укрепления всего кронштейна.
Z-кнопка должна сохранять штатную пружину, так как в противном случае, на мой взгляд, будет слишком много места для маневра. Расстояние перемещения составляет ~1 мм.
Убедитесь, что никакая потенциальная «слоновья лапка» не препятствует полной посадке кронштейна. Допуски очень жесткие.
Я тестировал этот дизайн только на двух разных подлинных оболочках GCC: T3 с логотипом Nintendo GC и T3 ssb 2014 года.
Это было сделано на контроллере с установленной материнской платой PhobGCC.
Удаление:
Хотя это и сложно, кронштейн можно снять с помощью острого пинцета. Если переключатель еще не приклеен, зажмите его пинцетом между отверстиями для проводов и осторожно вытащите его. Вы также можете воткнуть один кончик пинцета прямо под угол сиденья, где расположена тонкая стенка, и поддеть вверх, стараясь не повредить отверстие Z-кнопки корпуса.
После того, как переключатель приклеен, вы можете воткнуть один кончик пинцета прямо под переключатель, осторожно поддев вверх, стараясь не повредить отверстие Z-кнопки на оболочка.
