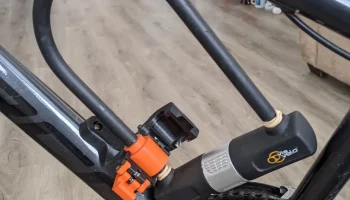

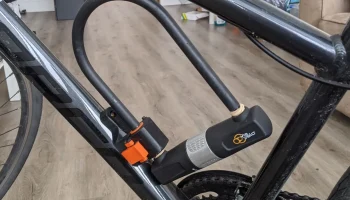

Система крепления U-Lock для велосипеда

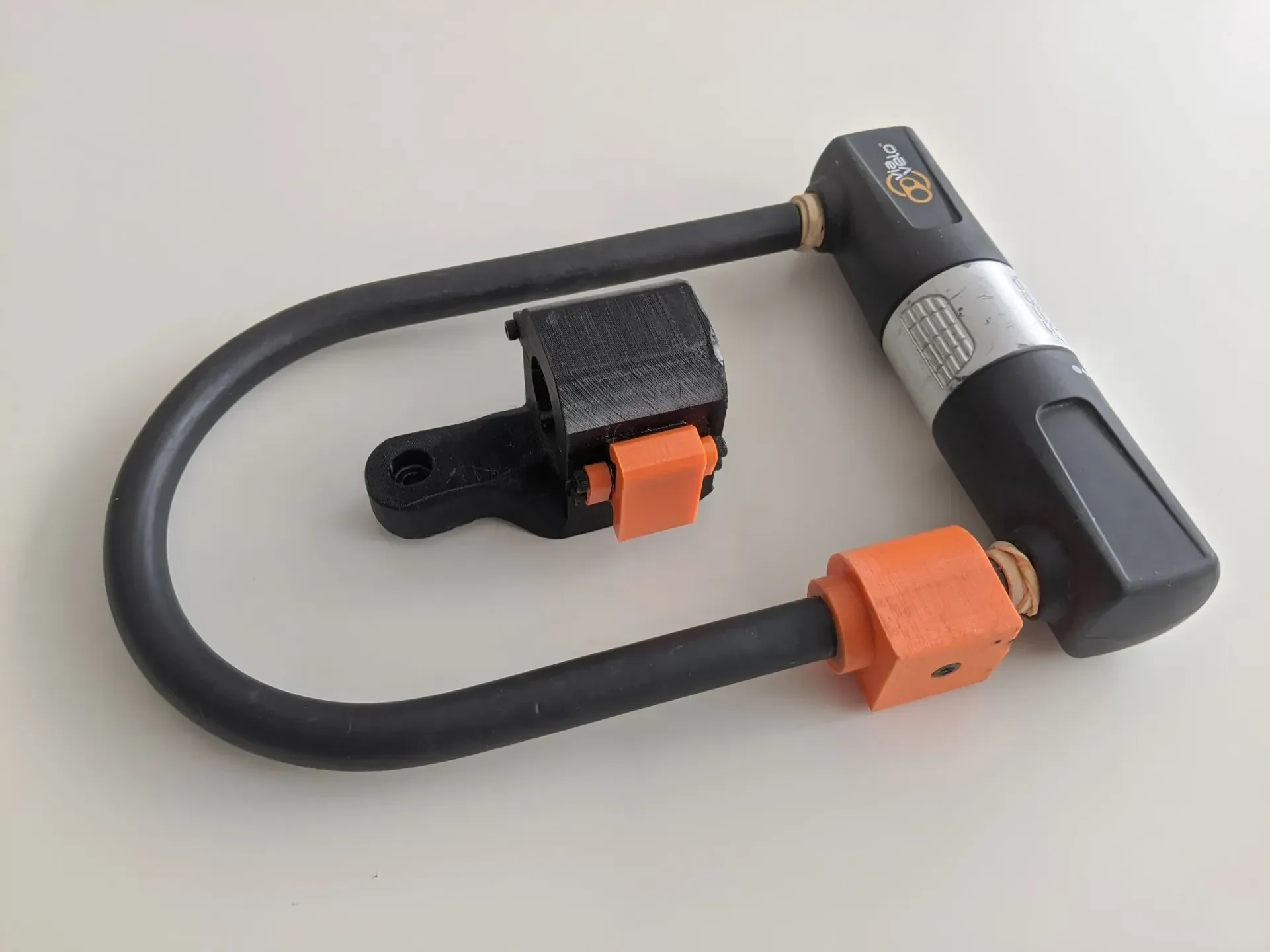

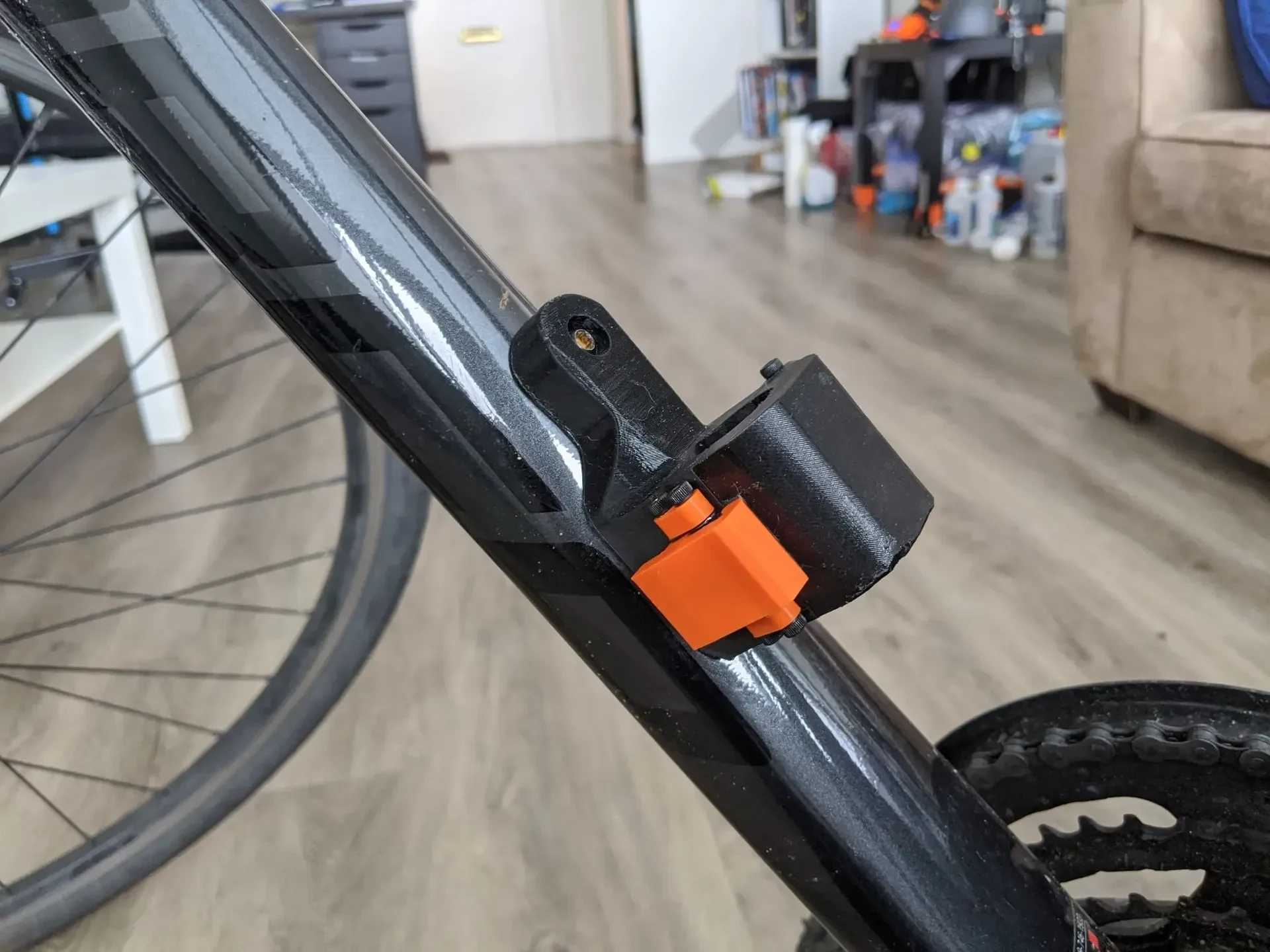

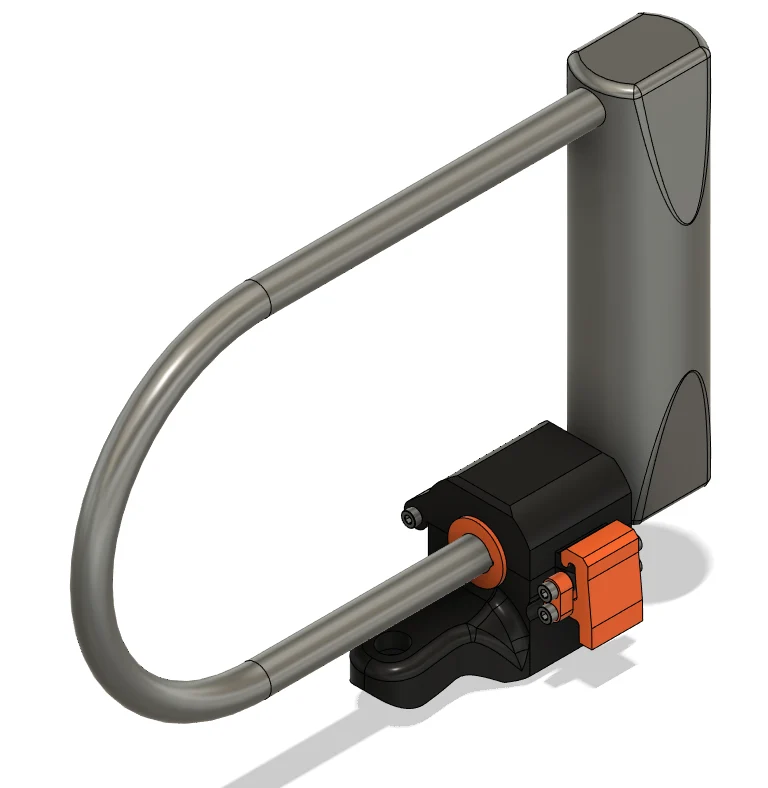

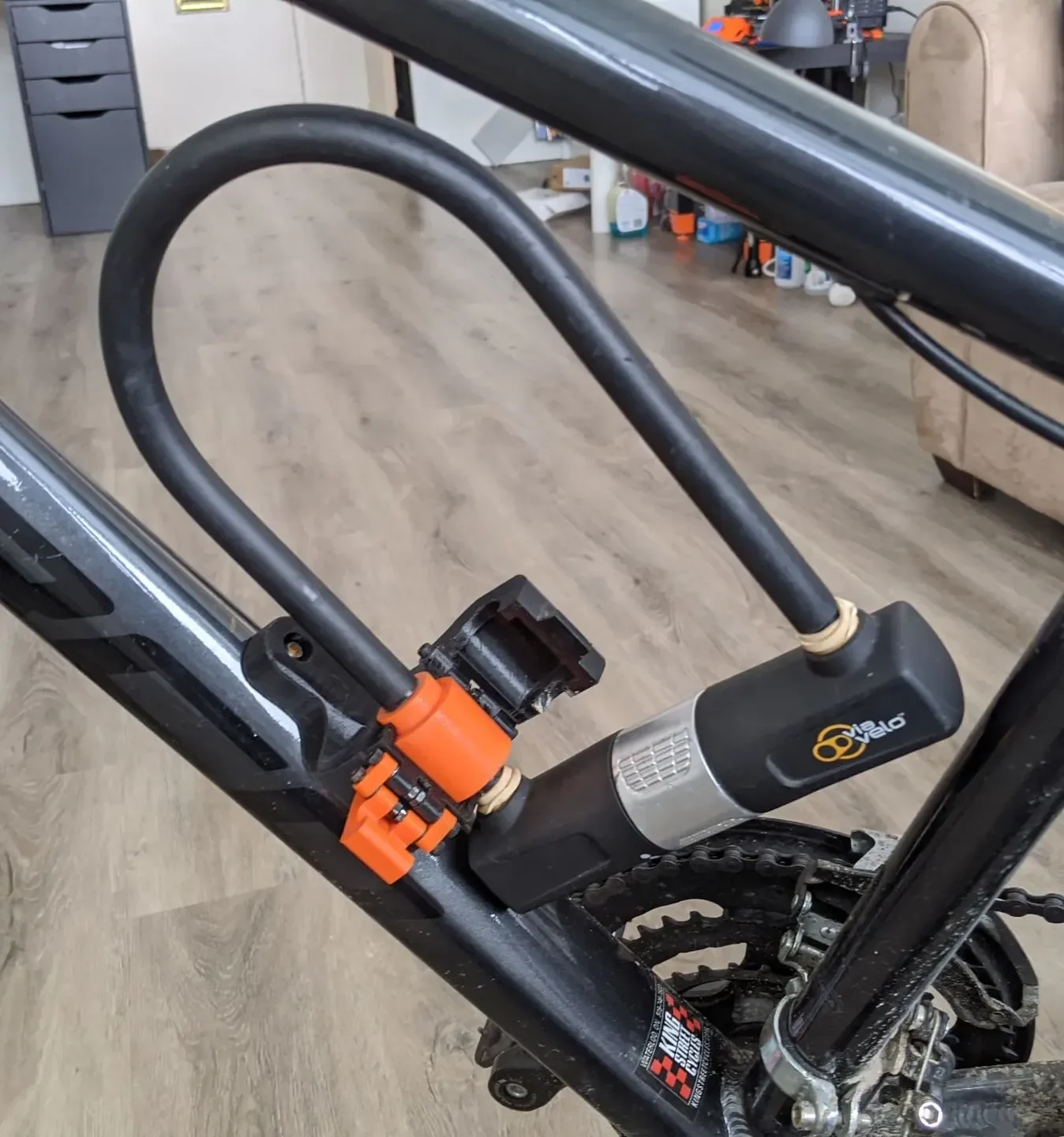

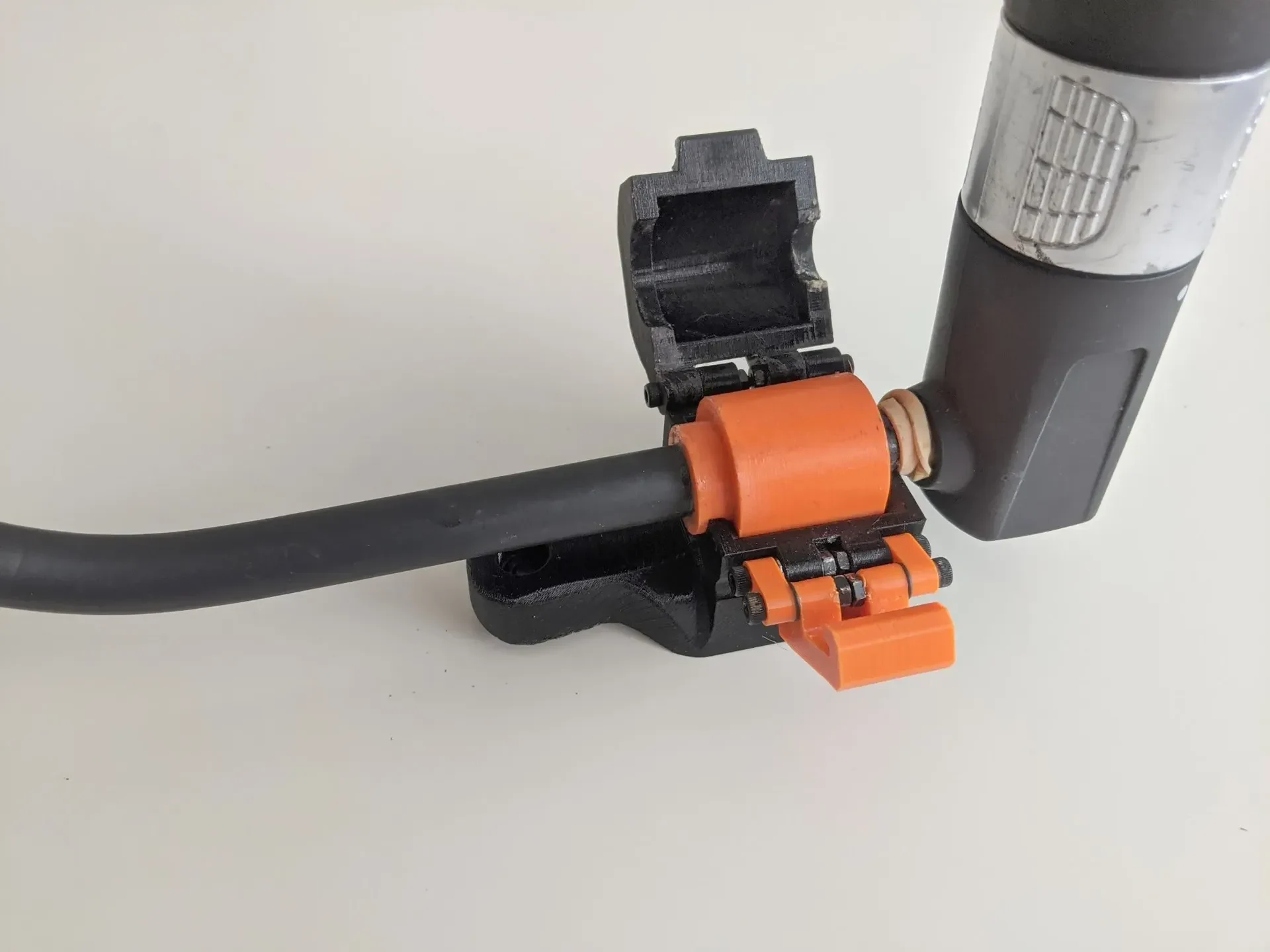

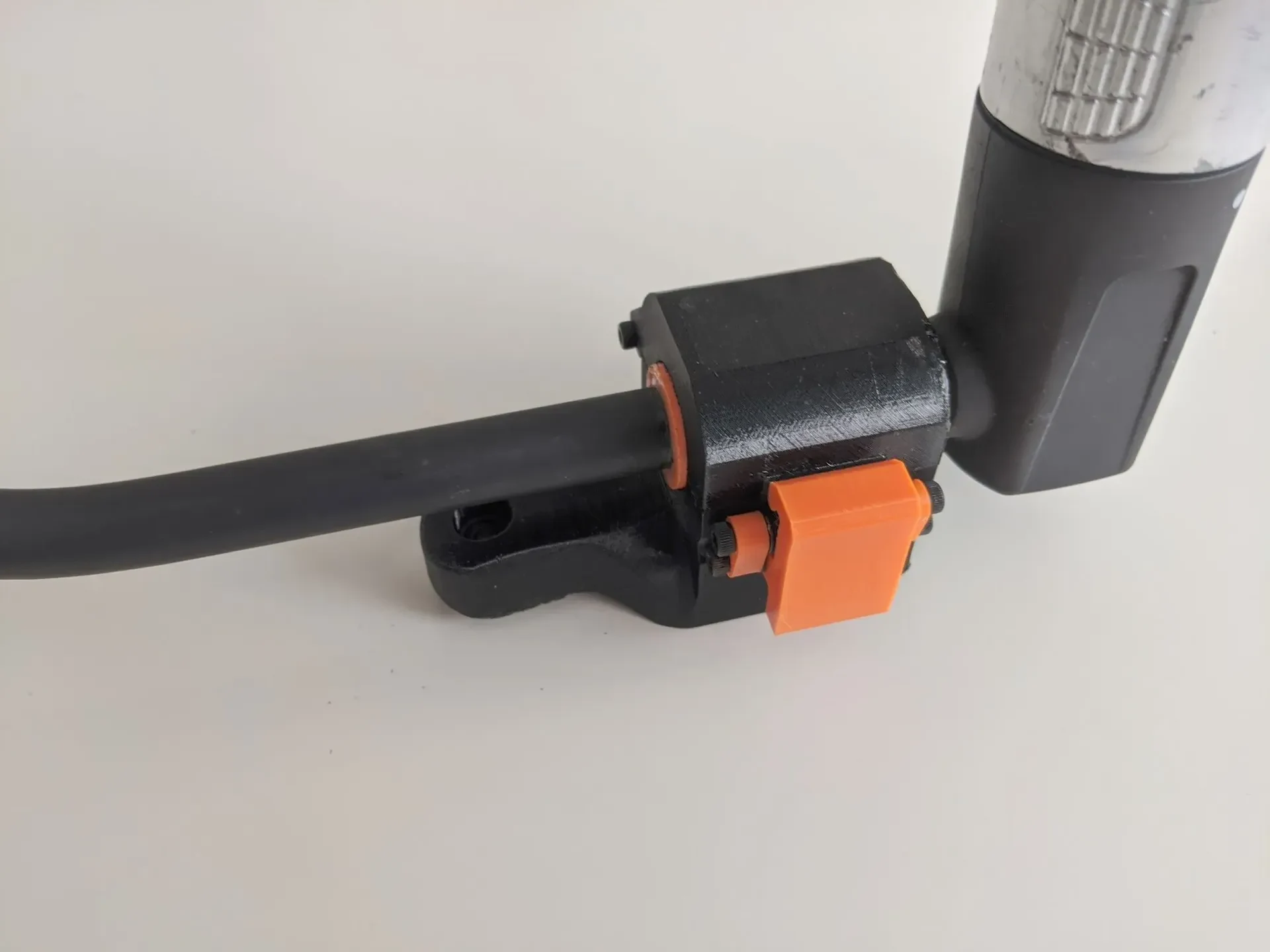

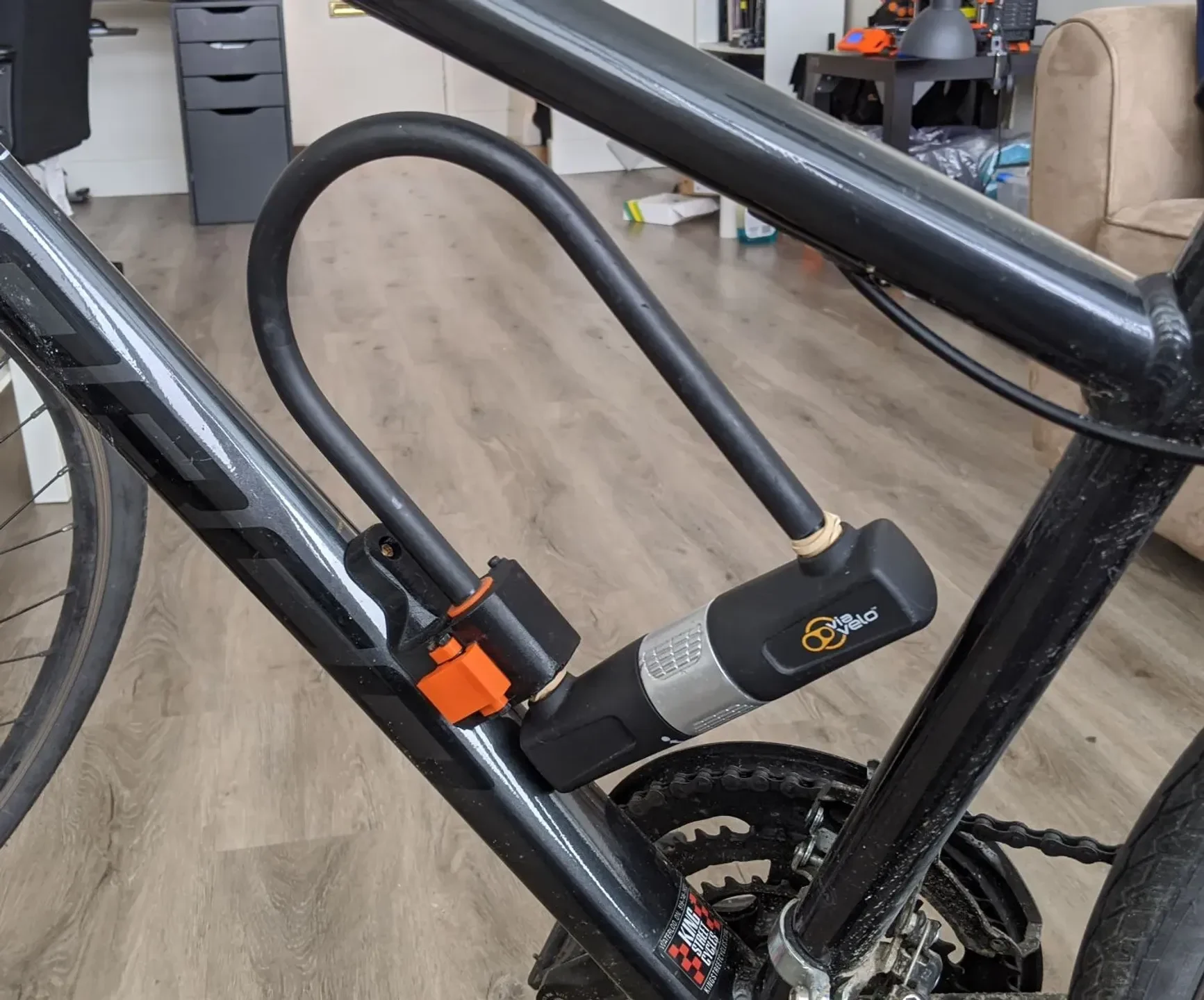

Система повышенной прочности, позволяющая хранить велосипедный U-образный замок в раме велосипеда с помощью велосипедного флягодержателя. Эта система состоит из двух компонентов. Первый представляет собой адаптер, который крепится к хвостовику U-образного замка с помощью установочного винта и/или клея. Этот адаптер подходит для U-образных замков с хвостовиком 12 мм. Второй компонент — это само крепление, которое крепится к велосипеду с помощью точек крепления флягодержателя велосипеда (винты M5, 64 мм по центру). Крепление надежно удерживает U-образный замок с помощью системы защелкивания.
Я предоставил файлы STL для каждого компонента, а также файлы рабочих пластин 3MF, которые я использовал для печати компонентов.
Я прошел три ревизии этой конструкции. Эта версия продержалась до нескольких месяцев моих ежедневных поездок на работу. Хотя он, вероятно, не подходит для неровных дорог, я обнаружил, что он очень хорошо выдерживает укатанный гравий, бордюры и выбоины, несмотря на дождь и солнечный свет. Я обнаружил, что холодная погода (около или минусовая температура) несколько делает компоненты хрупкими. Я внес изменения в эту редакцию, чтобы помочь решить эту проблему.
Распечатать инструкции
Необходимые непечатные компоненты
4 винта M3 x 15 мм с головкой под торцевой ключ (SHCS)
2x M3 x 20 мм ШКС
8 гаек M3
6 шайб M3
1x M4 x 8 мм ШКП
1 гайка М4
Инструкции по печати
Я настоятельно рекомендую печатать все компоненты из PETG, поскольку во время езды система испытывает довольно значительную вибрацию и ударные нагрузки. PLA, скорее всего, окажется слишком хрупким для этого применения, хотя я не тестировал компоненты PLA.
Я включил как файлы STL (файлы с именем PartXX) для каждого компонента, так и файлы 3MF (файлы с именем BuildPlateXX), содержащие напечатанные ��етали, а также настройки PrusaSlicer, которые, как мне показалось, работали лучше всего. Мои рекомендации по каждому компоненту следующие.
Компоненты связи: печать с 4 периметрами и 100% заполнением.
Адаптер замка: 3 периметра и 50% заполнение.
Верхний и нижний ресиверы: Оба ресивера должны быть напечатаны с 3 периметрами и заполнением 50%. Кроме того, я обнаружил, что печать обоих компонентов под углом 45 градусов укрепляет компоненты, особенно отверстия для болтов (см. изображение в галерее выше). Я обнаружил, что более ранние версии ломались по линиям слоев, когда я печатал по горизонтали, а для печати по вертикали требовалось много трудноудаляемого вспомогательного материала. Печать под углом 45 градусов оказалась хорошим компромиссом между прочностью и простотой последующей обработки. Поставляемые рабочие пластины 3MF уже расположены под этим углом.
Сборка и установка
Замок адаптера
Существует два варианта установки адаптера замка. Во-первых, в качестве установочного винта можно использовать SHCS M4 x 8 мм. Перед установкой на замок необходимо вставить гайку М4 в выемку отверстия (см. изображение в галерее). Я обнаружил, что один установочный винт не работает слишком хорошо, и замок имеет тенденцию вращаться в адаптере во время езды, поскольку дужка большинства замков закалена. Я обнаружил, что лучше работает использование эпоксидной смолы для приклеивания адаптера к замку вместе с установочным винтом. Вот почему отверстие адаптера замка имеет рифление; чтобы помочь сохранить клей и обеспечить лучшее сцепление. Хотя это более постоянный вариант, я обнаружил, что он работает намного лучше, если вы не хотите снимать адаптер замка с U-образного замка.

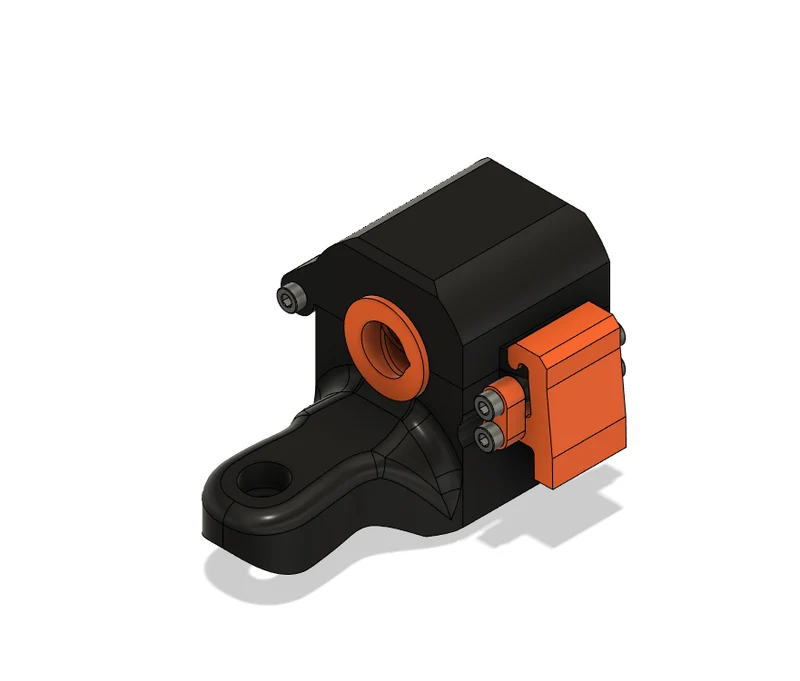

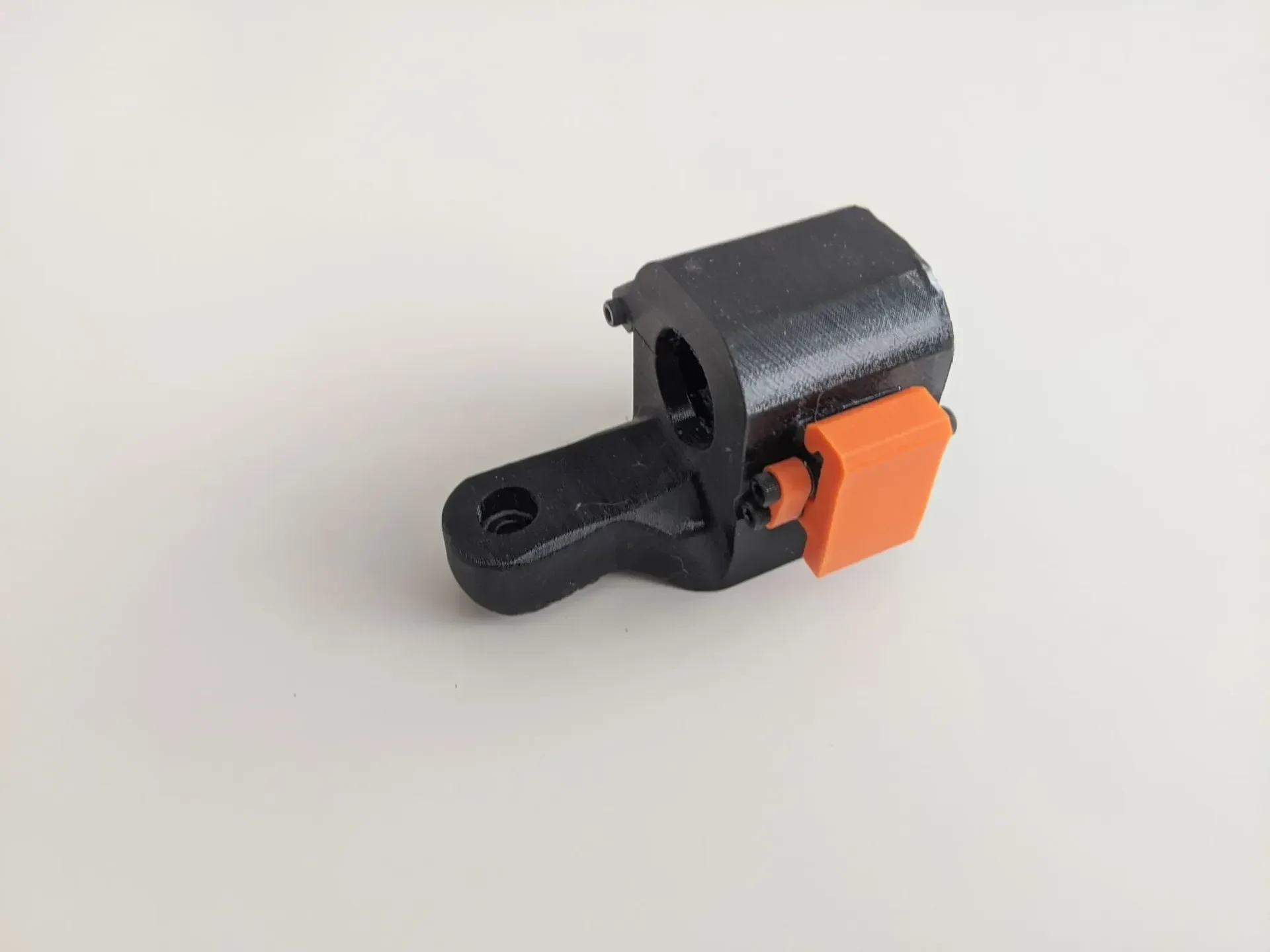

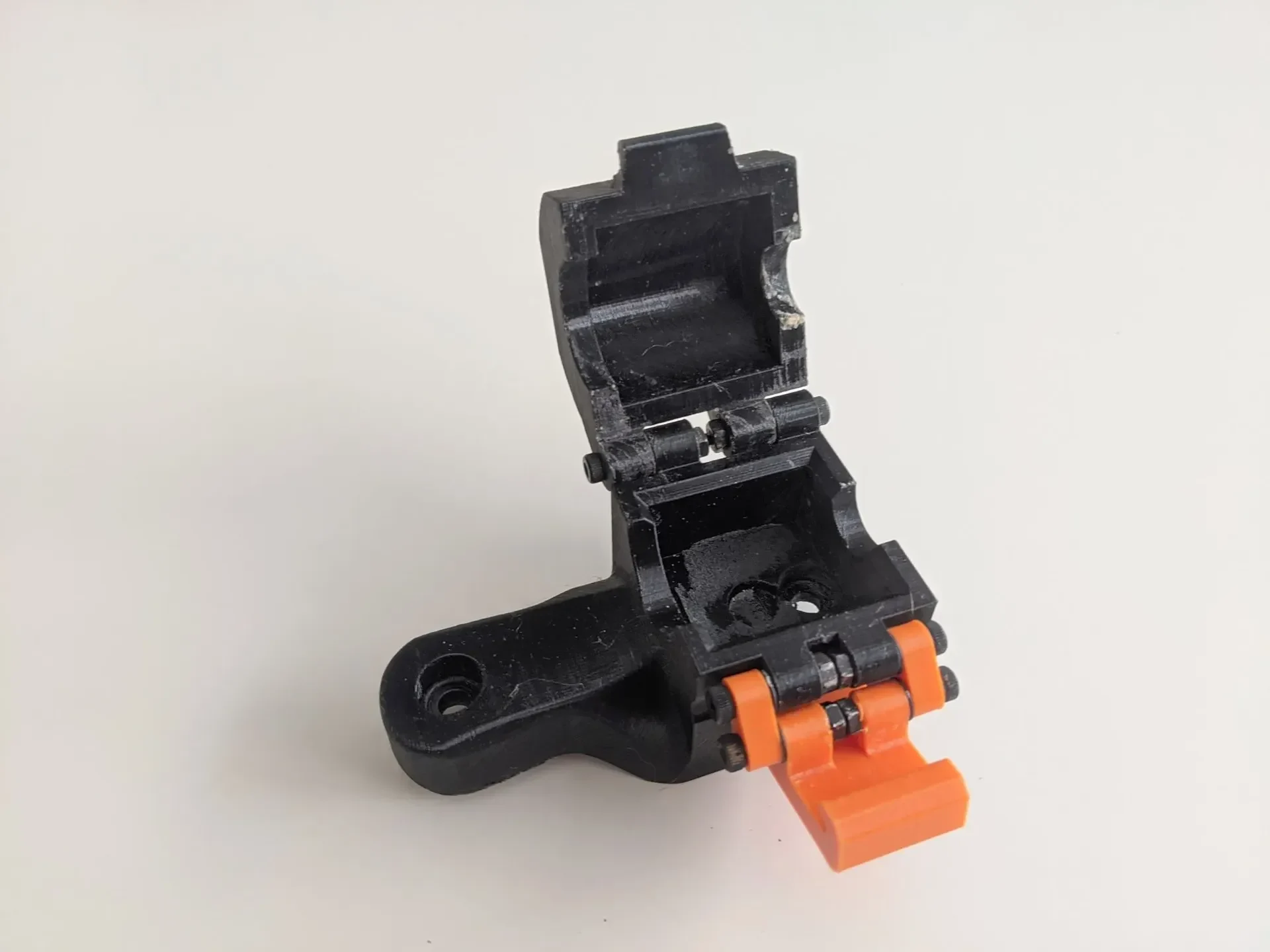

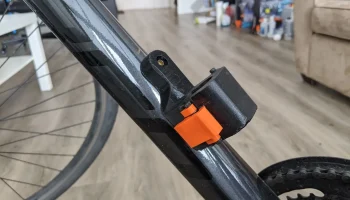

Крепление в сборе
Соедините верхний и нижний ресиверы с помощью SHCS M3 x 20 мм и гаек, поместив шайбу на внешнюю сторону деталей. Затяните до упора, но убедитесь, что компоненты все еще могут двигаться.
Установите компоненты защелки с помощью SHCS M3 x 15 мм и гаек, поместив шайбу между компонентами, чтобы избежать контакта пластика с пластиком. Снова затяните до плотного прилегания, но убедитесь, что компоненты все еще могут двигаться. Я обнаружил, что плоскогубцы с острыми концами хорошо удерживают гайки при затягивании SHCS шестигранным ключом.
