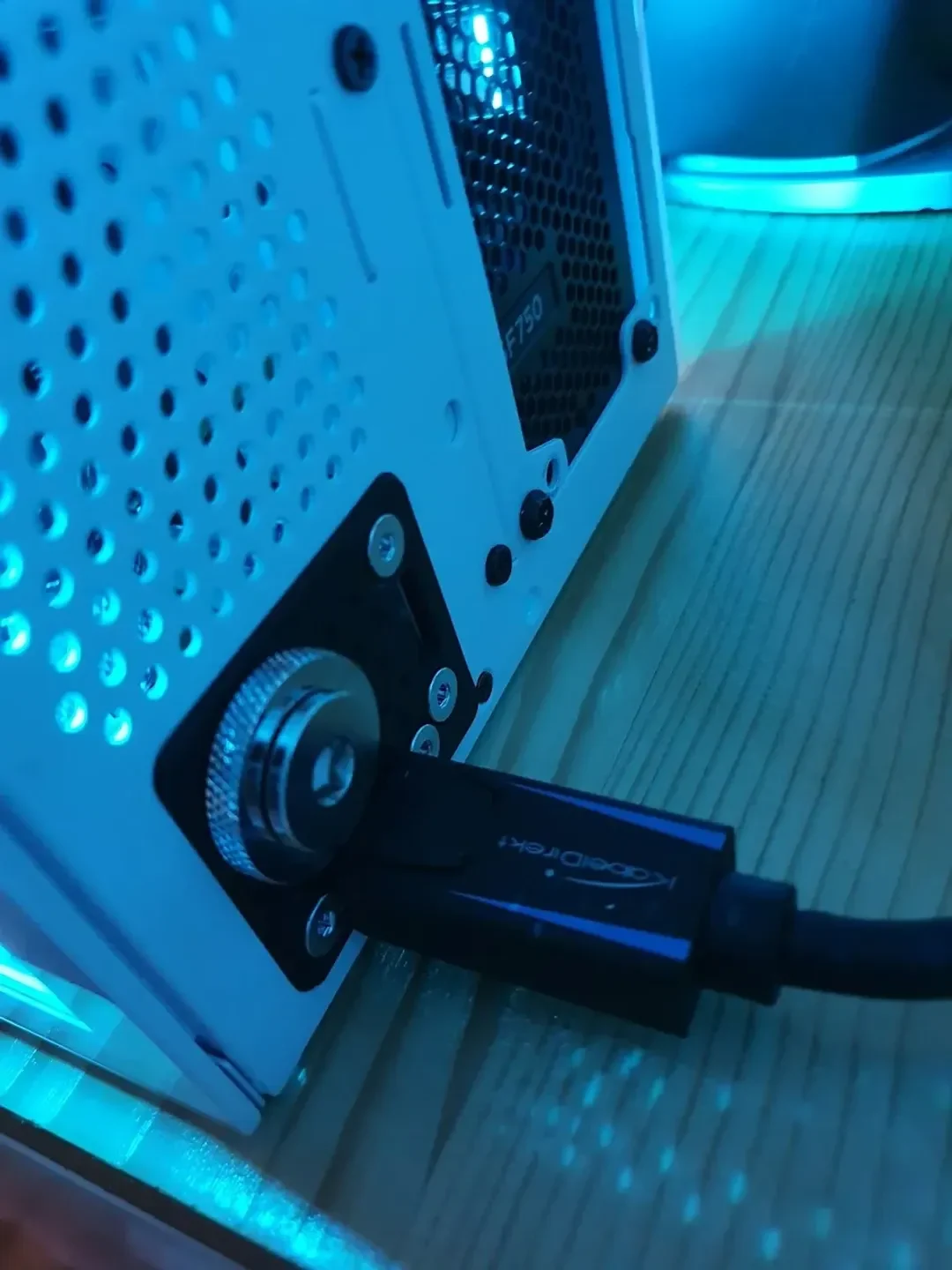

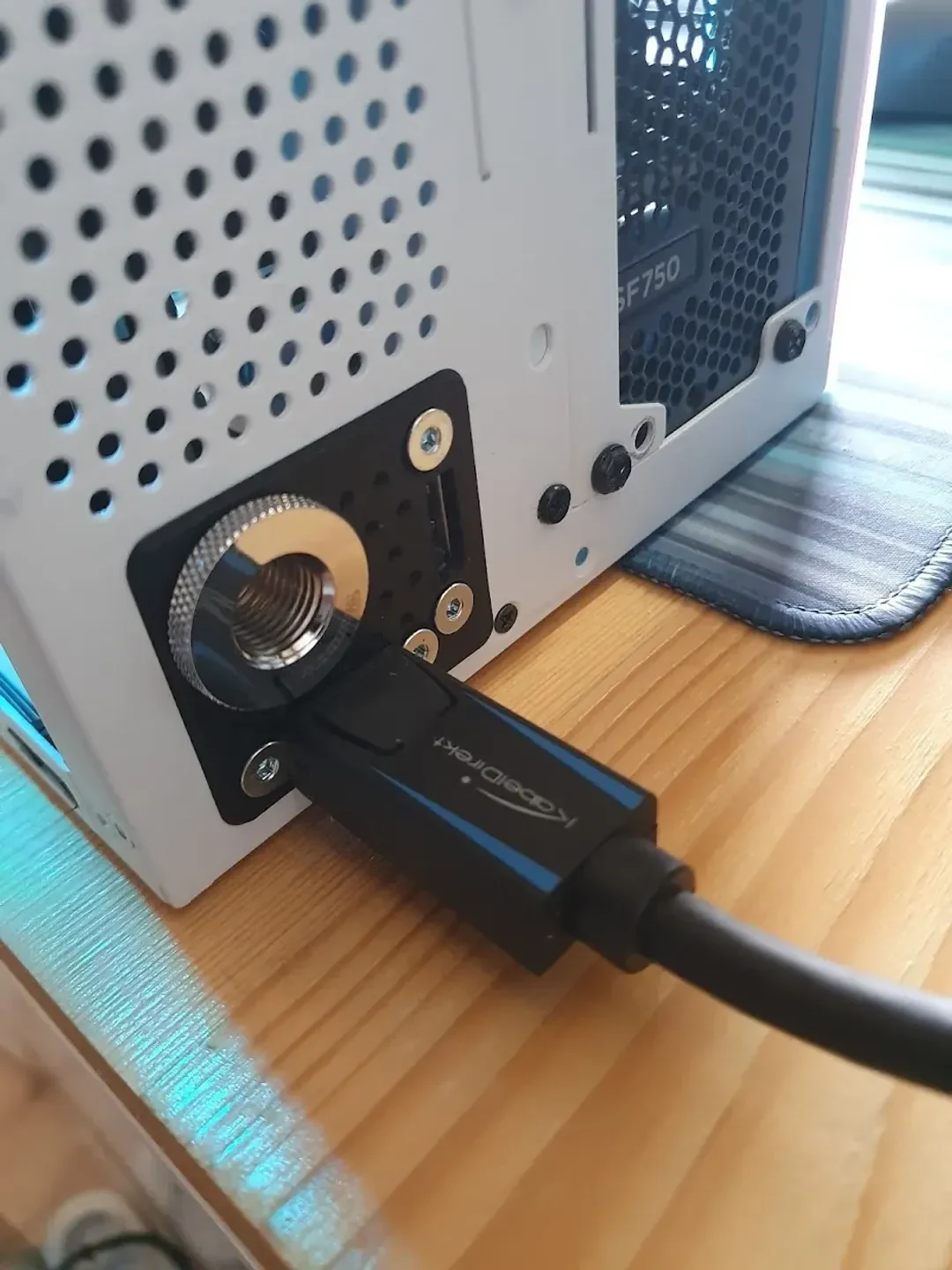

Кронштейн ввода-вывода SSUPD Meshlicious 2 x DisplayPort...
Вдохновлен многими другими конструкциями, доступными наthingiverse. В основном я основан на заднем кронштейне кабеля графического процессора SSUPD Meshlicious для удлинительных кабелей от fanatic789. Спасибо, приятель! Я сам перерисовал его с нуля, потому что мне нужно было добавить сливное отверстие, чтобы размеры и вырезы были другими.
Несколько вещей, которые следует упомянуть:
Если бы мне пришлось его переделать, я бы, вероятно, немного уменьшил общую толщину, поскольку крючки порта дисплея не фиксируются из-за слишком большого расстояния между розеткой и кабелем. По сути, я бы сбрил один или два слоя (например, 0,2 мм или 0,4 мм) с двух сторон, обращенных друг от друга, когда кронштейн установлен. Это уменьшит общую толщину на 0,4 мм или 0,8 мм. У меня нет собственного 3D-принтера, и его напечатал коллега, поэтому, поскольку он работает, я не стал его переделывать. Я не уверен, насколько это повлияет на прочность.
Вам придется немного подрезать угол внутренней пластины, потому что мешает винт, крепящий лоток материнской платы к задней части корпуса. Я решил сделать это после печати точным ножом.

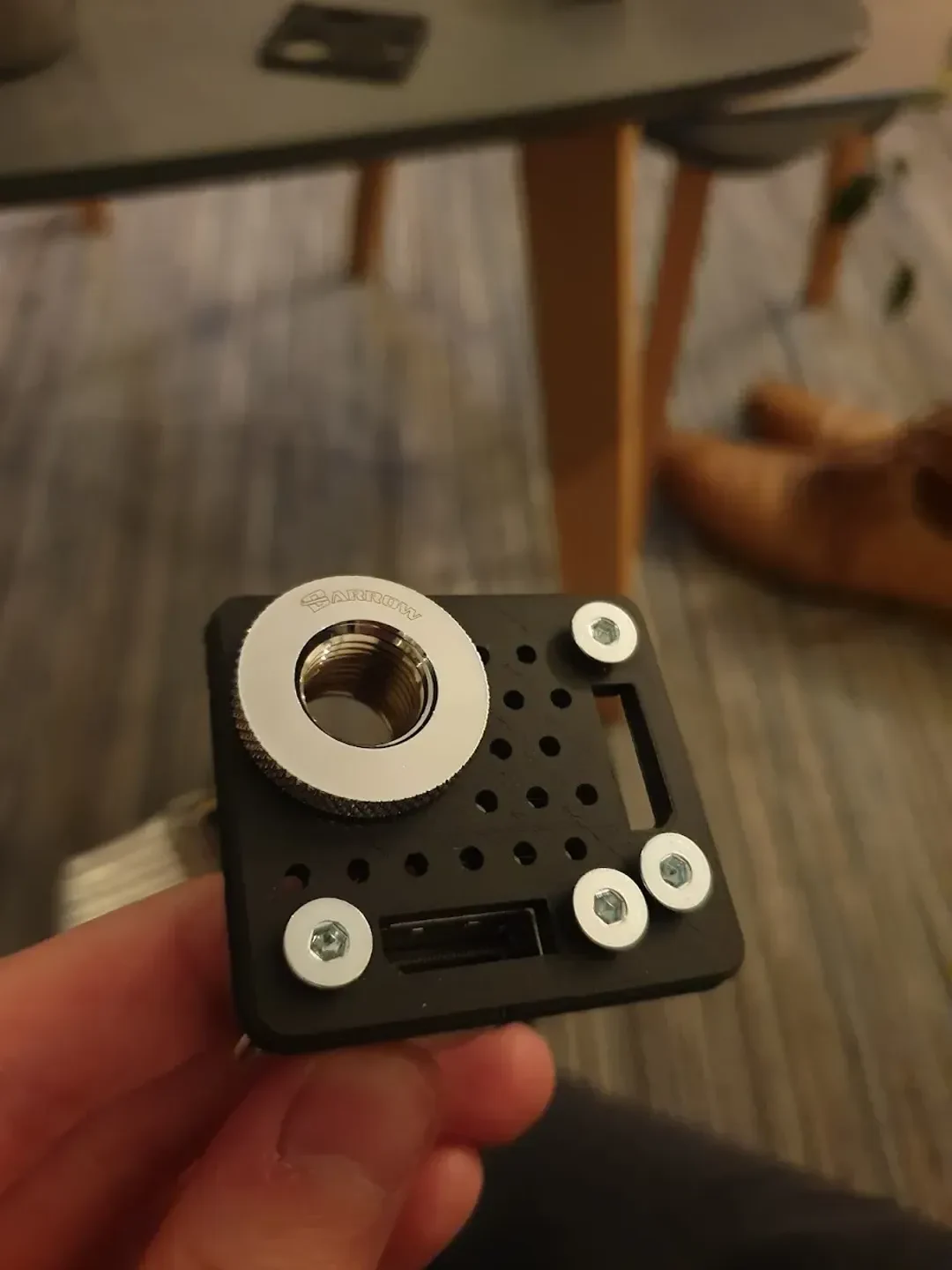

Если вы хотите утопить винты, как это сделал я. В своей аккумуляторной дрели я использовал стандартное сверло с зенковкой. Просто не торопитесь и чаще проверяйте винт. Я использовал винты М4.
В моем случае я использую видеокарту в самом нижнем положении. Я также использую дополнительные стойки как на материнской плате, так и на видеокарте, чтобы можно было прокладывать кабели между ними.
Я снял крайнюю правую стойку крепления графического процессора, так как она не несла никакого веса и мешала.
Я использую ADT-link P7A-P8T-SI длиной 15 см. Это влияет на сигнал, поскольку не все кабели DP работают, поэтому имейте это в виду, особенно если вы (как и я) хотите использовать высокие частоты обновления/высокие разрешения.
Я включил как файл .STL, так и файл Fusion360 .F3Z, поэтому, если вам нужно что-то отредактировать, вы можете это сделать.
Если вам интересна полная сборка, дополнительную информацию и изображения можно найти здесь: https://www.reddit.com/r/SSUPD/comments/ts99et/1st_watercooled_build_1st_itx_build_1st_white/
В случае возникновения вопросов, не стесняйтесь обращаться ко мне.
