4-дюймовые сменные сетчатые фильтры фитинга воздуховода ...

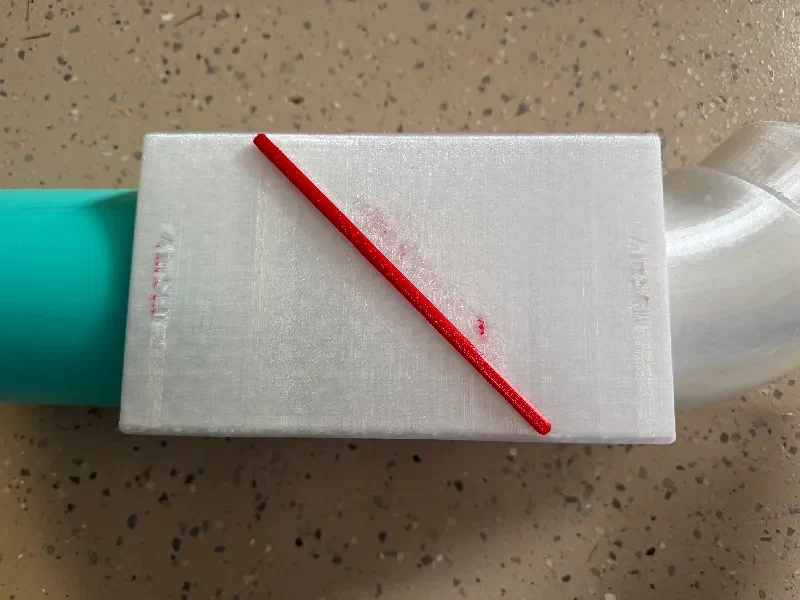

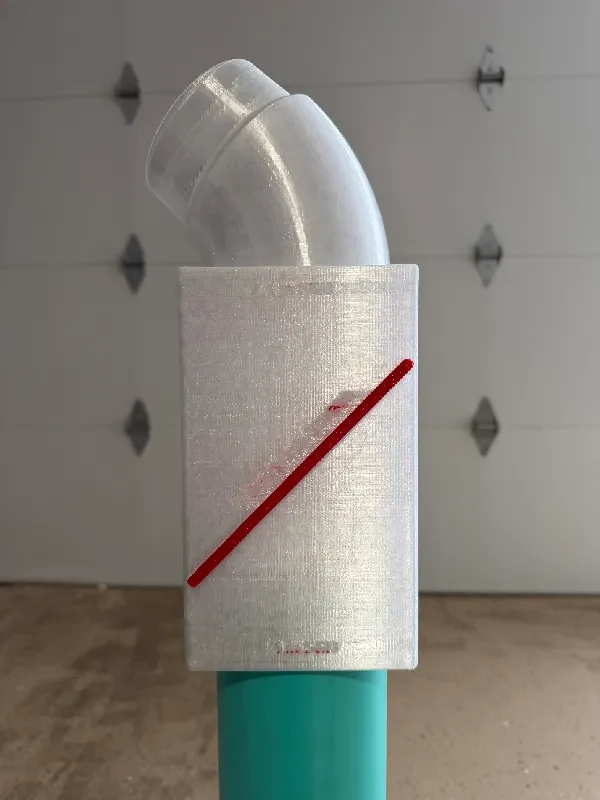

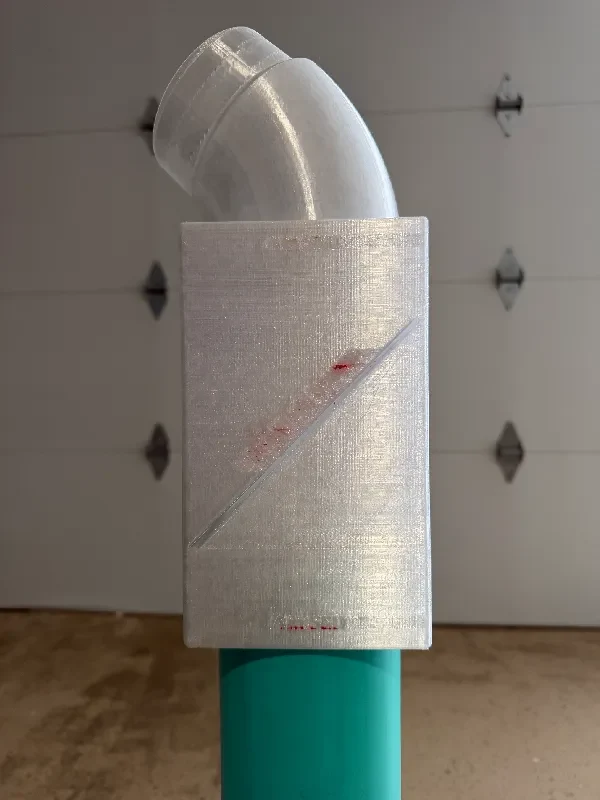

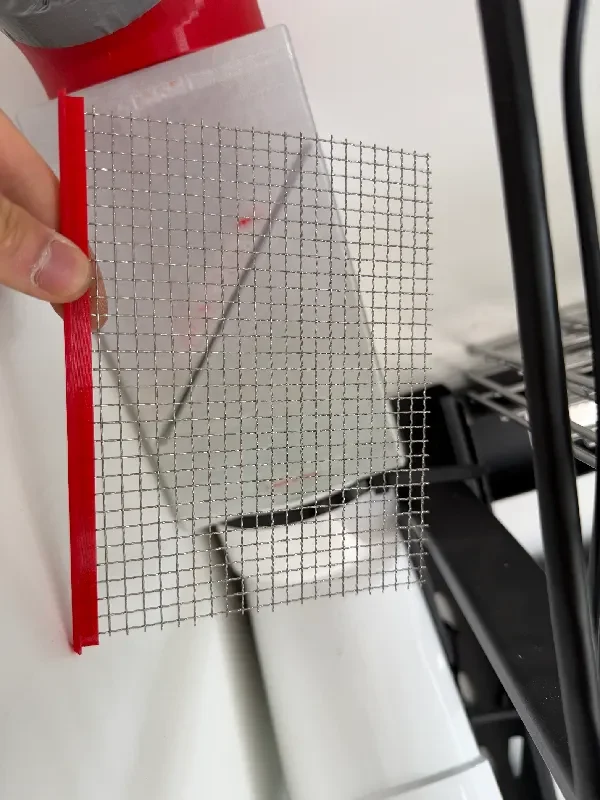

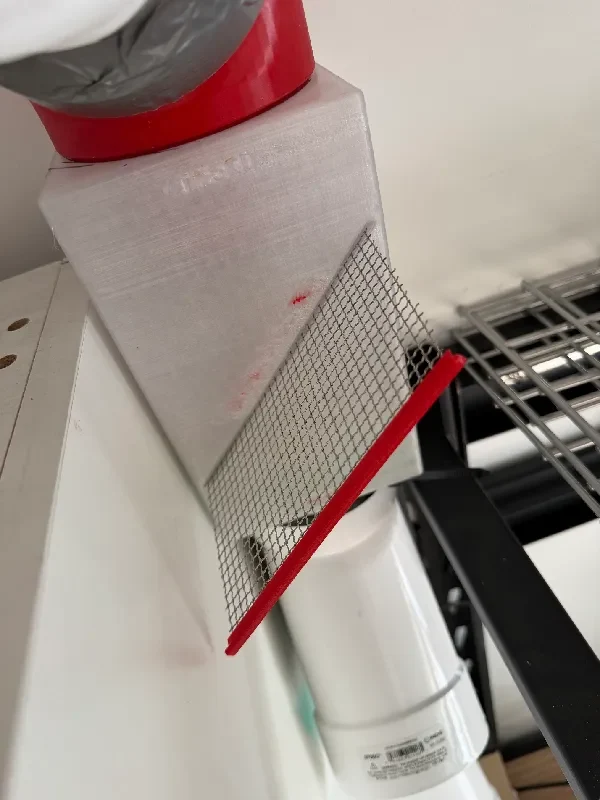

Эта модель представляет собой линейный соединитель для 4-дюймовых систем вентиляции S&D NDS из ПВХ-труб. Отфильтруйте воздуховод, вставив сетчатый экран под углом 45 градусов. Сетчатый экран можно легко снять и осмотреть.

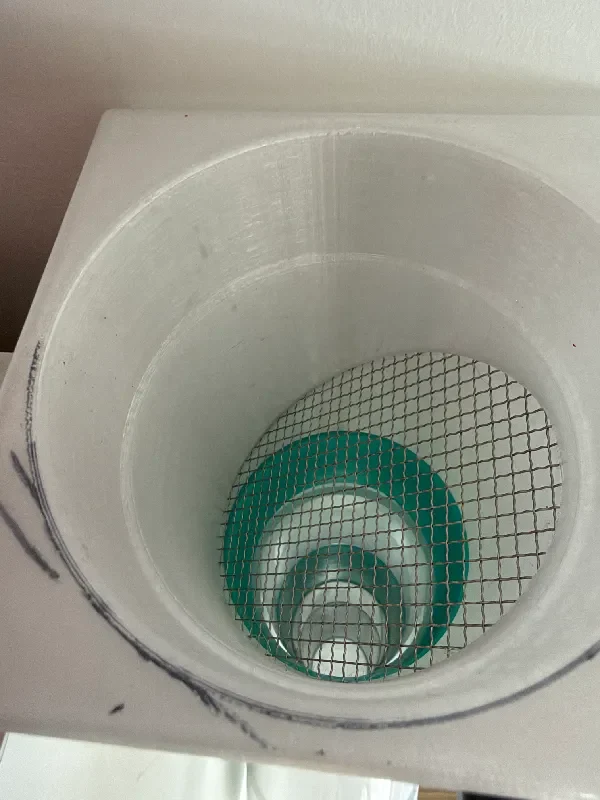

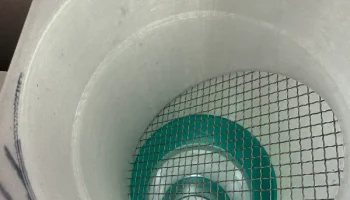

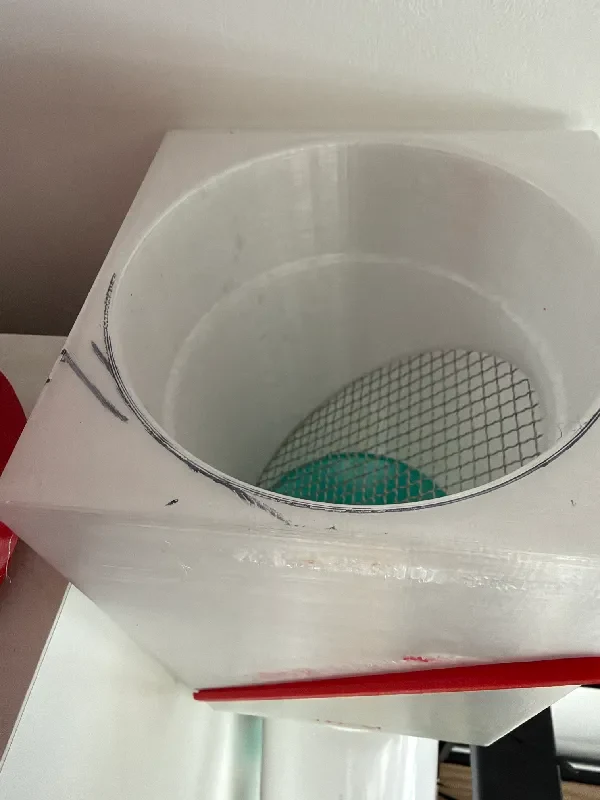

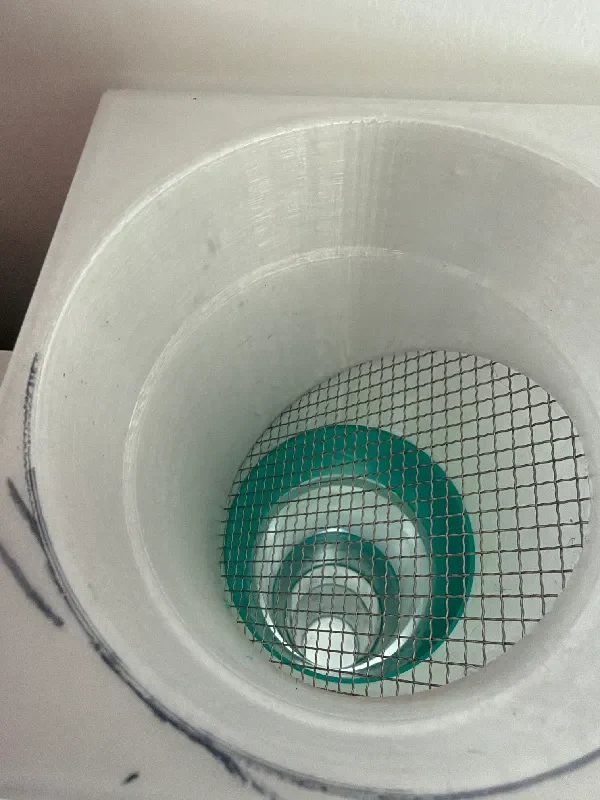

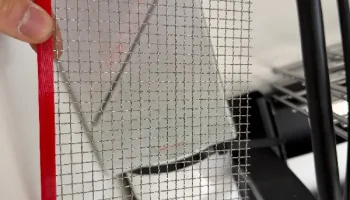

Вырежьте сетчатый экран по вашему выбору размером примерно 152 x 116 мм. Я использовал стальную сетку толщиной 1 мм и диаметром отверстий 4,5 мм, которую купил на Amazon amzn.to/4hCEWyb (партнерская ссылка), но вы можете купить сетку с нужным вам размером отверстий.

Модель является параметрической, и я загрузил файл FreeCAD, чтобы вы могли настроить его в соответствии с вашей системой воздуховодов, если у вас трубы разных диаметров.

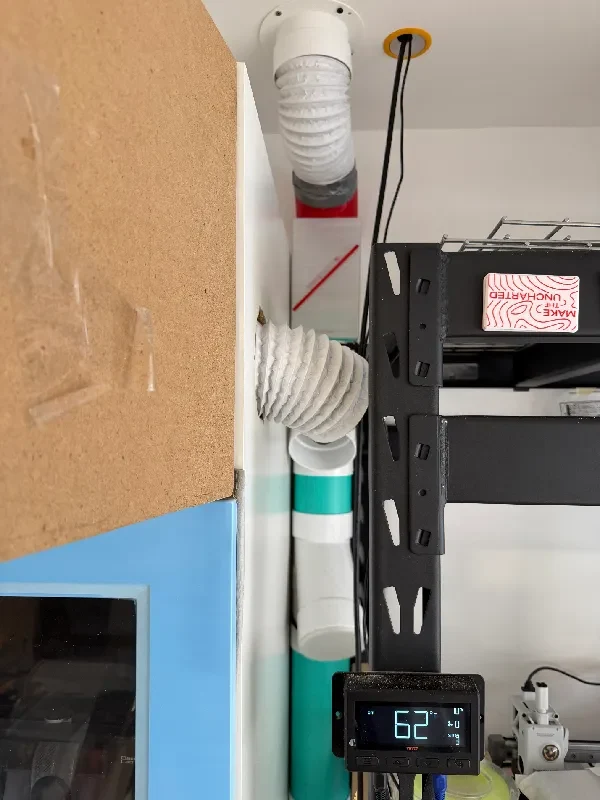

Я перенес установку вентиляции своего 3D-принтера на встроенный вентилятор, выходящий наружу. Встроенный вентилятор диаметром 4 дюйма, который я приобрел, очень мощный, поэтому он может засасывать неожиданный мусор, если его повернуть слишком высоко.

Я не хотел, чтобы эта сетка ловила очень большие предметы и требовала регулярного обслуживания. Но если вы это сделаете, возможно, вы захотите увеличить размер держателя сетки, чтобы можно было извлечь крупный мусор. проще.
