Жесткие проставки Ender 3
ВНИМАНИЕ: ТРЕБУЕТСЯ ВЫСОКОТЕМПЕРАТУРНАЯ НИТЬ
Эти прокладки должны быть напечатаны из термостойкого материала, подходящего для длительного сжатия. Максимальная температура стола должна соответствовать возможностям выбранной нити и ограничениям вашего принтера. См. рекомендации по материалам и температуре ниже. ДОЛЖНО иметь самовыравнивание кровати.

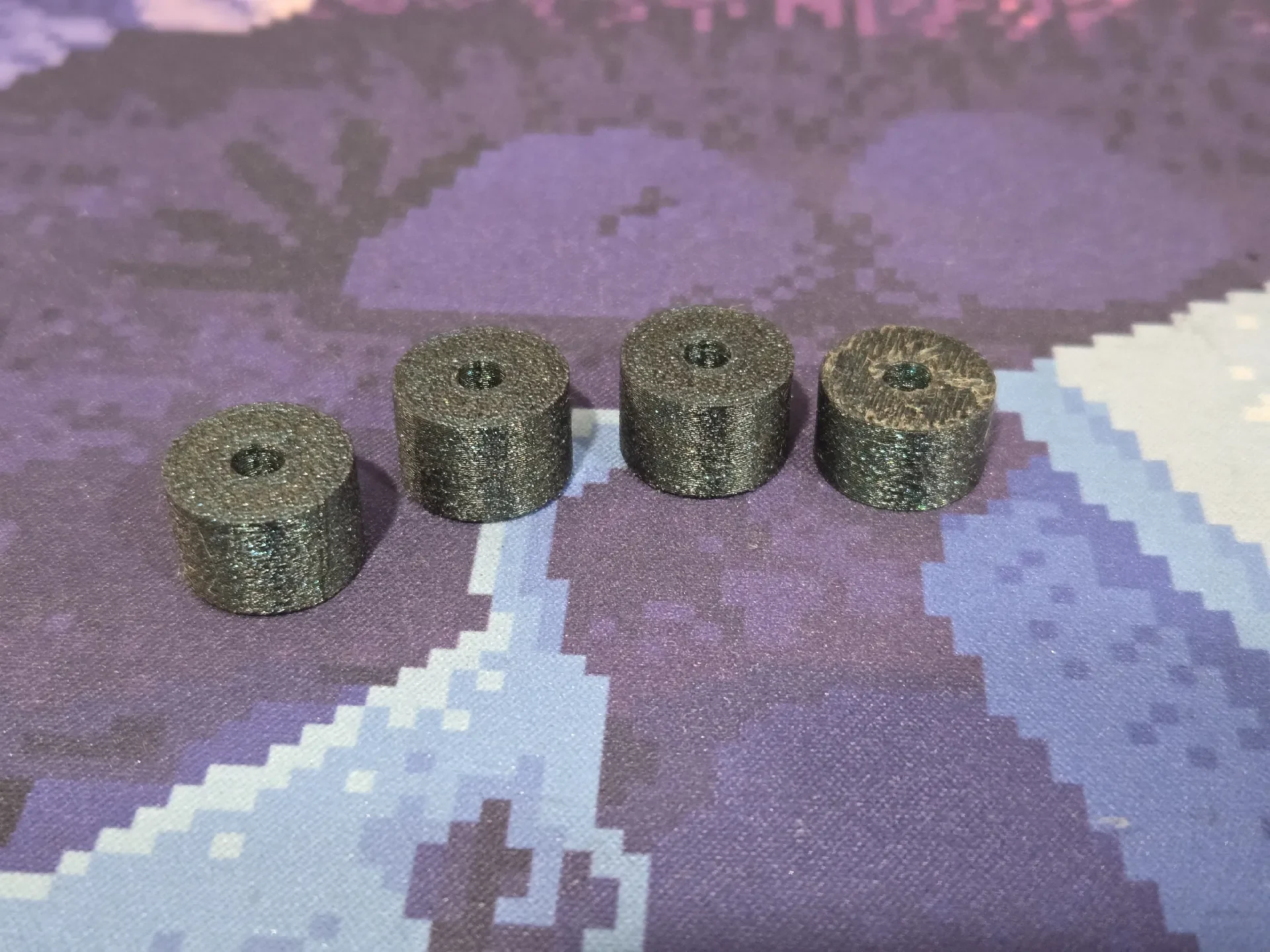

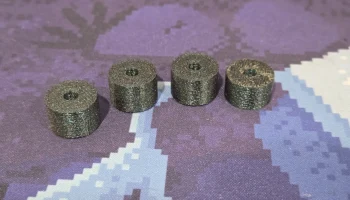

Комплект прокладок для жесткой кровати Ender 3
Жесткие проставки для замены пружин кровати на Creality Ender 3 или аналогичной совместимой кровати в сборе. ДОЛЖНО иметь самовыравнивание кровати.
Используйте три высокие проставки и одну короткую прокладку. Короткая прокладка идет в заднем левом углу кабеля, где компенсатор натяжения кабеля с подогревом увеличивает толщину.

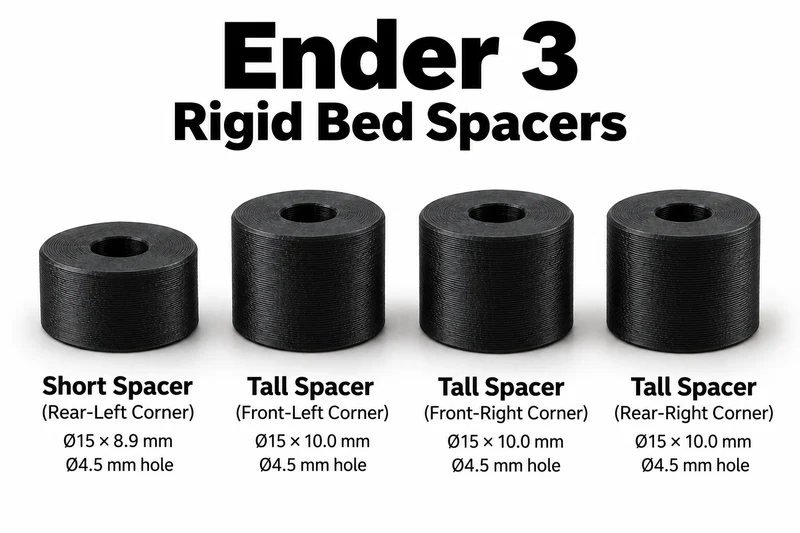

Размеры
Высокий: Ø15 × 10,0 мм — печать 3
Короткие: Ø15 × 8,9 мм — распечатать 1
Центральное отверстие: Ø4,5 мм
Материалы и температура слоя
Приведенные ниже цифры представляют собой предлагаемые пределы заданных значений для кровати, а не проверенные рейтинги безопасности. Используйте более низкую температуру, если этого требует конкретная нить накала или принтер. Температура стеклования или теплового отклонения материала не является показателем непрерывного использования сжатой прокладки.
PA6-CF/PA6-GF — предпочтительнее для более высоких температур
Нейлон, армированный волокном, обычно обеспечивает лучшую жесткость и сопротивление ползучести, чем нейлон без наполнителя.
Предлагаемая максимальная уставка слоя: примерно 110°C, в зависимости от спецификаций производителя нити и проверки на вашей установке.
Следуйте инструкциям производителя по сушке и отжигу.
Проверьте размеры проставки после любой термообработки.
Ваш принтер должен поддерживать необходимую температуру сопла и абразивной нити.
ABS/ASA — использование при умеренных температурах
Рекомендуемый потолок: примерно 90°C для непрерывного использования, только если его поддерживает точная нить и монтаж.
Периодическое использование температуры 95°C не является проверенным безопасным показателем для этой конструкции; используйте его только после соответствующей проверки.
Для регулярной работы при температуре 100°C+ выберите подходящие армированные нейлоновые или металлические прокладки.
Избегайте работы вблизи диапазона размягчения материала при постоянном сжатии.
Ненаполненный нейлон
Менее предпочтителен, поскольку поглощение влаги и длительная нагрузка могут повлиять на размеры и вызвать ползучесть. PA6-CF или PA6-GF предпочтительнее ненаполненного PA6. Для ненаполненного нейлона не указана общая максимальная температура слоя.
ПЛА/ПЭТГ
Не рекомендуется использовать эти проставки, поскольку они находятся рядом с нагретым слоем и подвергаются постоянному сжатию.
Настройки печати
Высота слоя: 0,20 мм.
Стены: Несколько периметров
Заполнение: рекомендуется 100 %.
Ориентация: Вертикальная, с большой круглой поверхностью на рабочей пластине.
Поддерживает: Не требуется
Установка и проверки
Дайте подставке остыть и выключите принтер перед установкой.
Установите короткую прокладку в левом заднем углу троса и три высокие прокладки в остальных углах.
Затягивайте равномерно, не деформируя нагретую станину или каретку. Не перетягивайте.
Проверьте выравнивание станины, зазор сопла и смещение по оси Z. Запустите сетку кровати, если она доступна.
После первых циклов нагрева дайте кровати остыть и проверьте ее на предмет оседания, деформации или ослабления креплений. Периодически повторяйте эти проверки.
Температурные ограничения
Соблюдайте минимальный допустимый предел для прокладок, принтера, рабочей поверхности, клея для магнитных листов, проводки и разъемов.
Прекратите использование прокладок, если они деформируются или изменится выравнивание станины. Для повседневной эксплуатации при температуре около 100-110°C и выше предпочтительным долгосрочным вариантом являются правильно установленные алюминиевые или другие подходящие металлические прокладки.
Примечания к созданию
Придумано, распечатано и сфотографировано мной. Помощь искусственного интеллекта ограничивалась легкой ретушью фотографий, копированием и миниатюрами объявлений. Дизайн модели и сфотографированные детали созданы человеком.
