Ender 3 S1 Pro ENCLOSURE - Remix - Стол Ikea Lack
Список материалов (непечатные части):
2 стола IKEA Lack 55х55 см (или стопка 3, если вы предпочитаете стоять повыше)
2 оргстекла (ширина: 445 мм, высота: 527 мм, толщина: 3 мм)
2 оргстекла (ширина: 222 мм, высота: 527 мм, толщина: 3 мм)
1 лист ПВХ (ширина: 546 мм, высота: 629 мм, толщина: 3 мм)
4 неодимовых магнита 20х4х2 мм.
4 шурупа 6x40 для верхних углов (возможна длина до 60 мм)
4 шурупа 6x70 или длиннее для нижних углов
4 шурупа 6x20 для опорных ножек (возможна длина до 30 мм)
8 Шуруп 4х16 с фланцевой головкой для крепления ножек IKEA к верхним углам
2 шурупа 3х10 для крепления магнитного ограничителя двери.
Клей (для вставки неодимовых магнитов)
Инструкции:
Распечатайте все детали, включенные в эту модель, а также кронштейн датчика нити, который вы можете найти здесь (только для Ender 3 S1/pro): https://www.printables.com/model/428965-ender-3-s1pro-filament-sensor-bracket
Обновление от 24 августа 2023 г.: доступна новая направляющая трубка нити v2 с увеличенным внутренним диаметром (меньшее сопротивление нити).
Сборку рекомендуется выполнять сверху вниз, начиная с переворачивания столешницы IKEA Lack вверх дном.
Сначала просверлите в столешнице сквозное отверстие диаметром 8 мм для направляющей трубки нити.

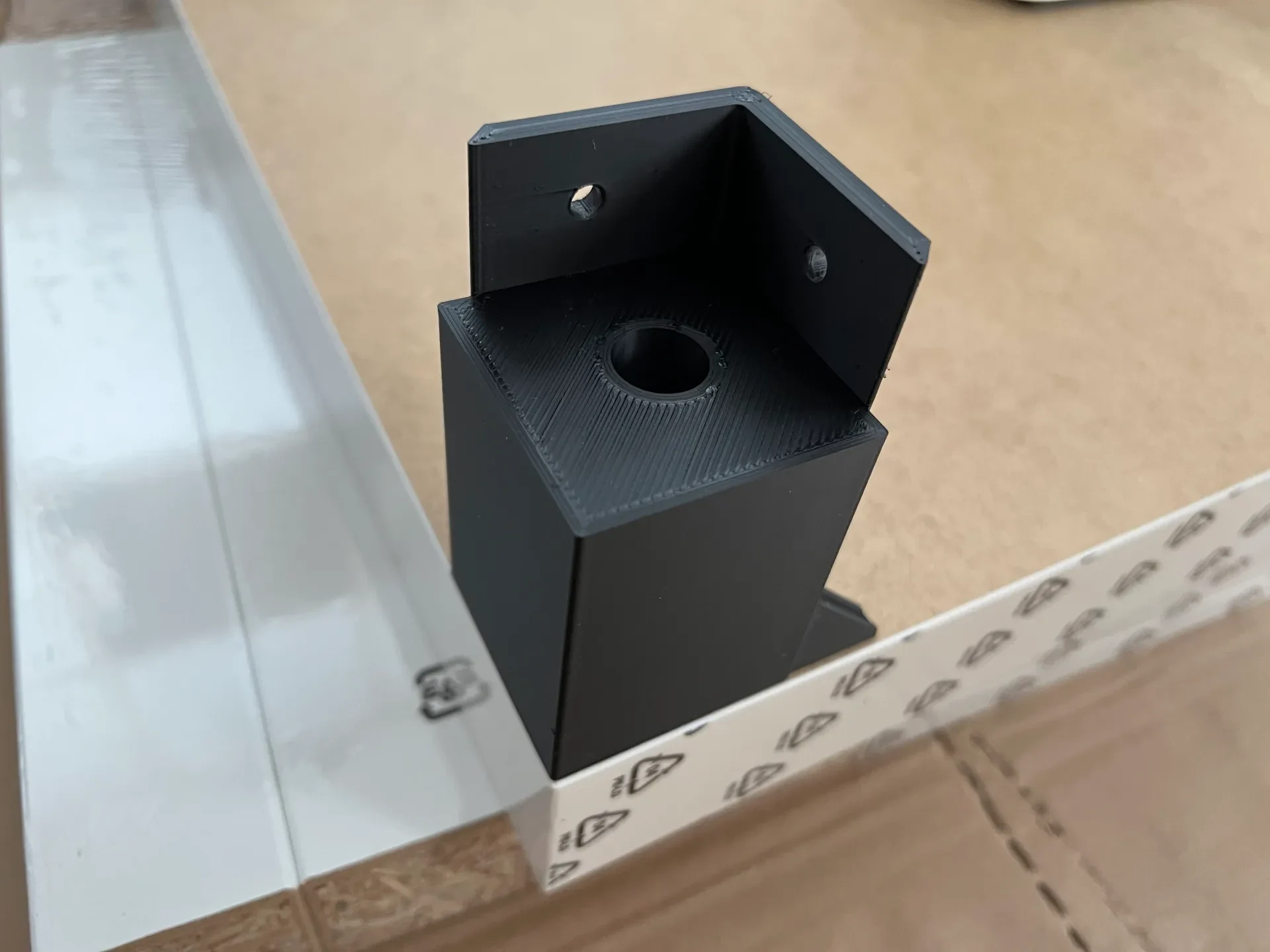

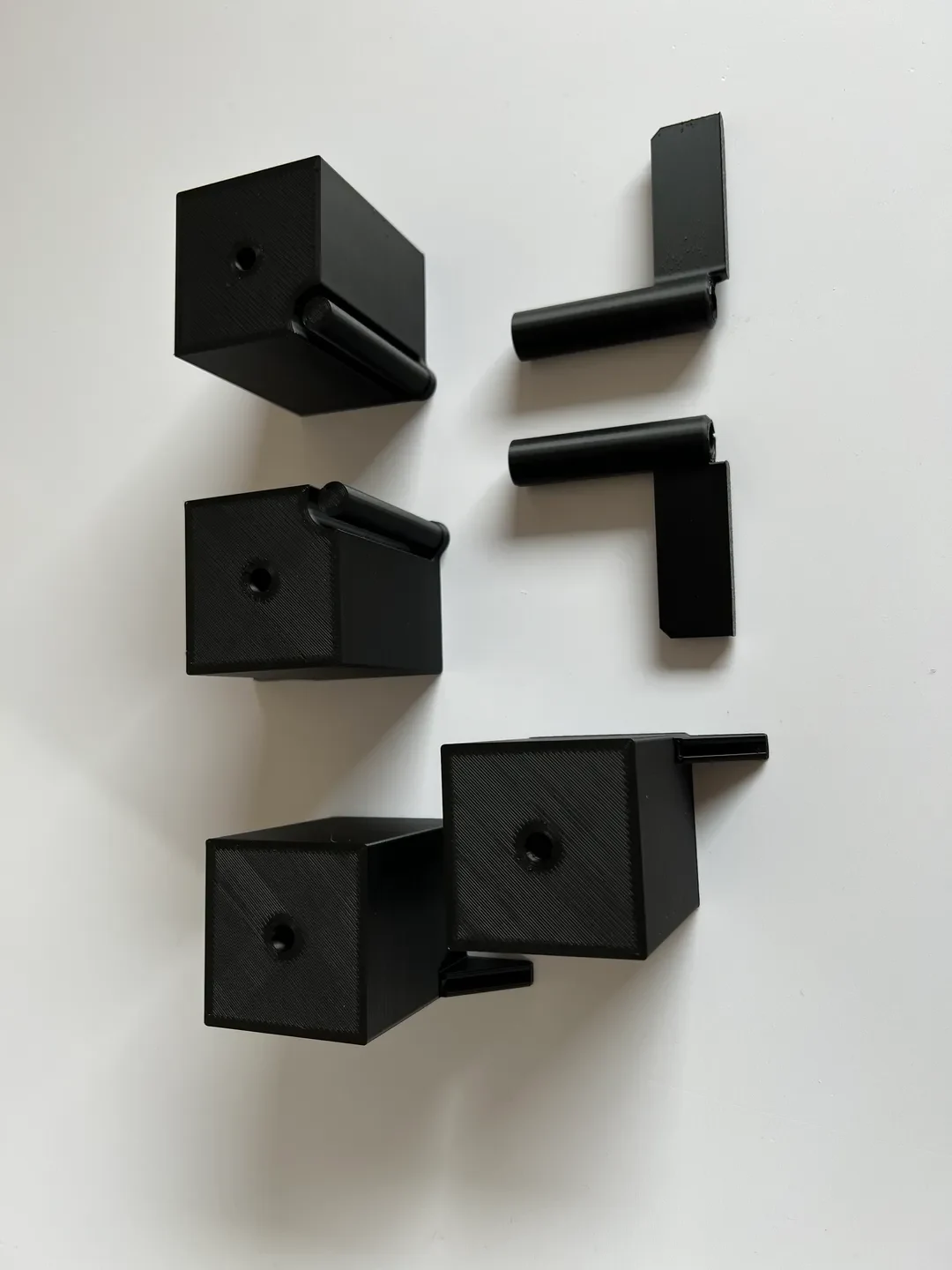

Закрепите верхние углы + петли винтами 6x40/50/60.
Прикрепите ножки к верхним углам винтами 4х12/16.
Вставьте боковые окна из плексигласа (двери из плексигласа также можно вставить позже).
Прикрепите нижние уголки + петли к ножкам.

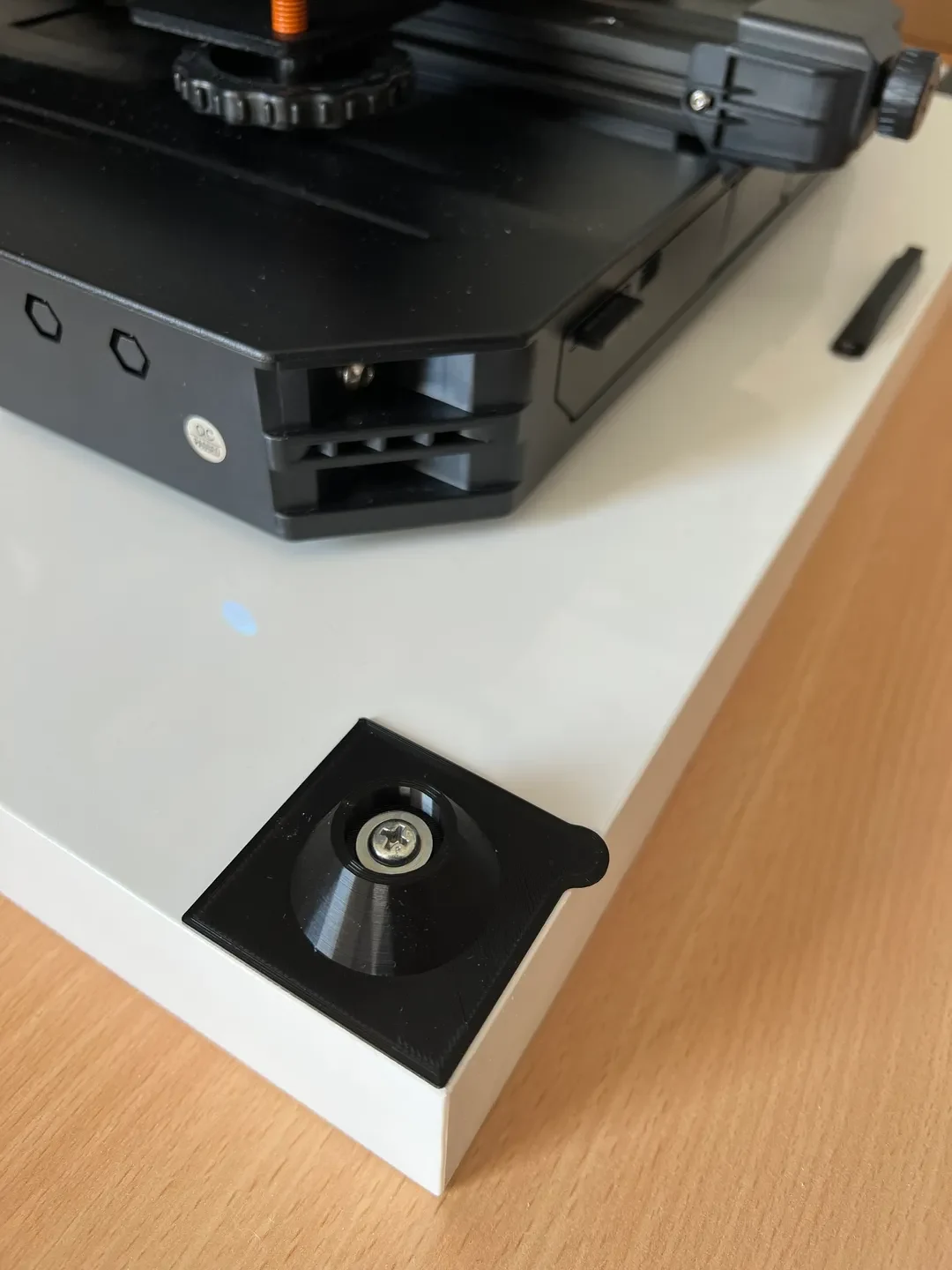

Прикрутите ножки к ст��лешнице основания шурупами 6x20/30 и прикрепите ножки.

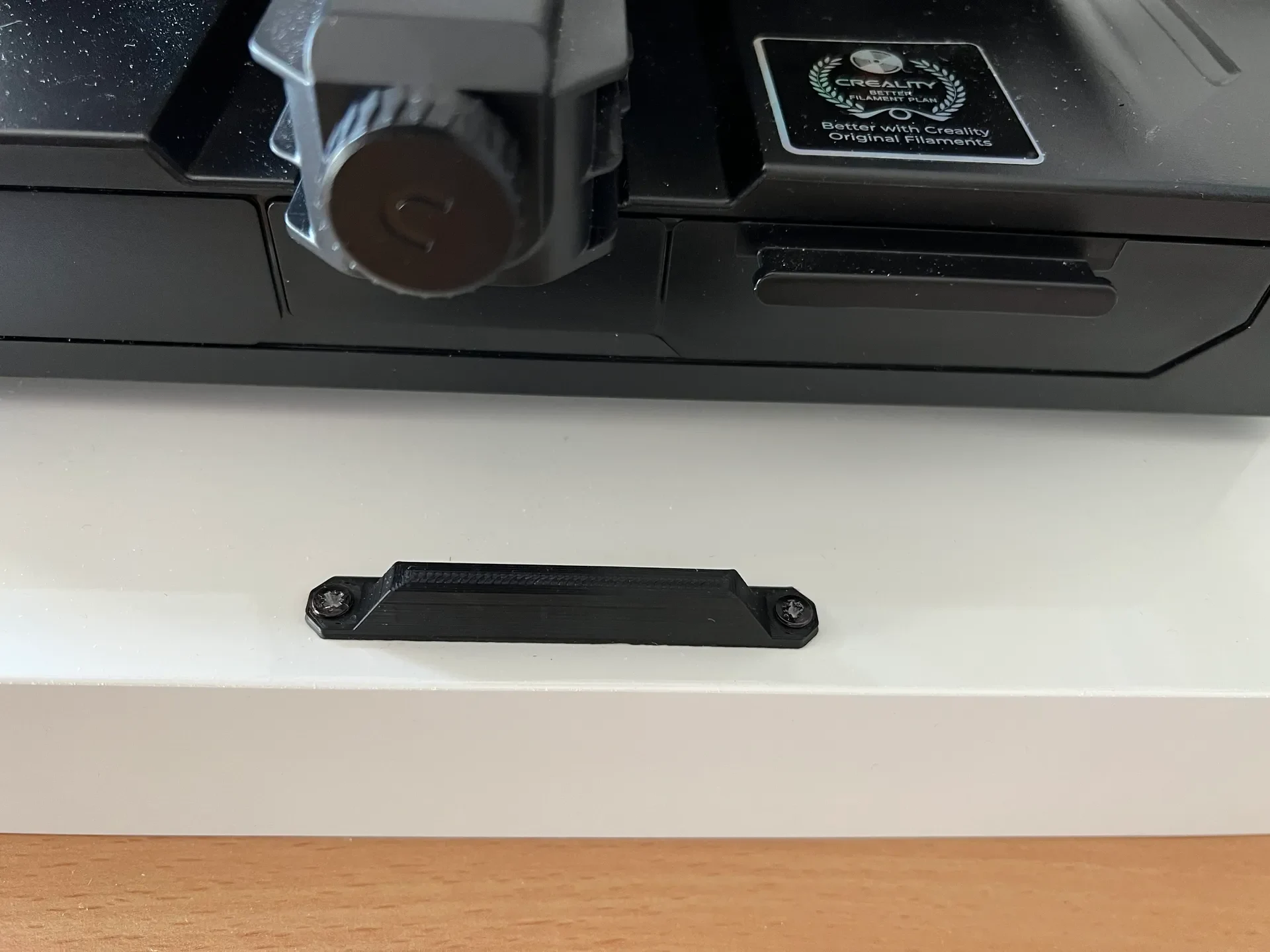

Приклейте магниты и прикрепите магнитный ограничитель дверцы к столешнице с помощью винтов 3x10.

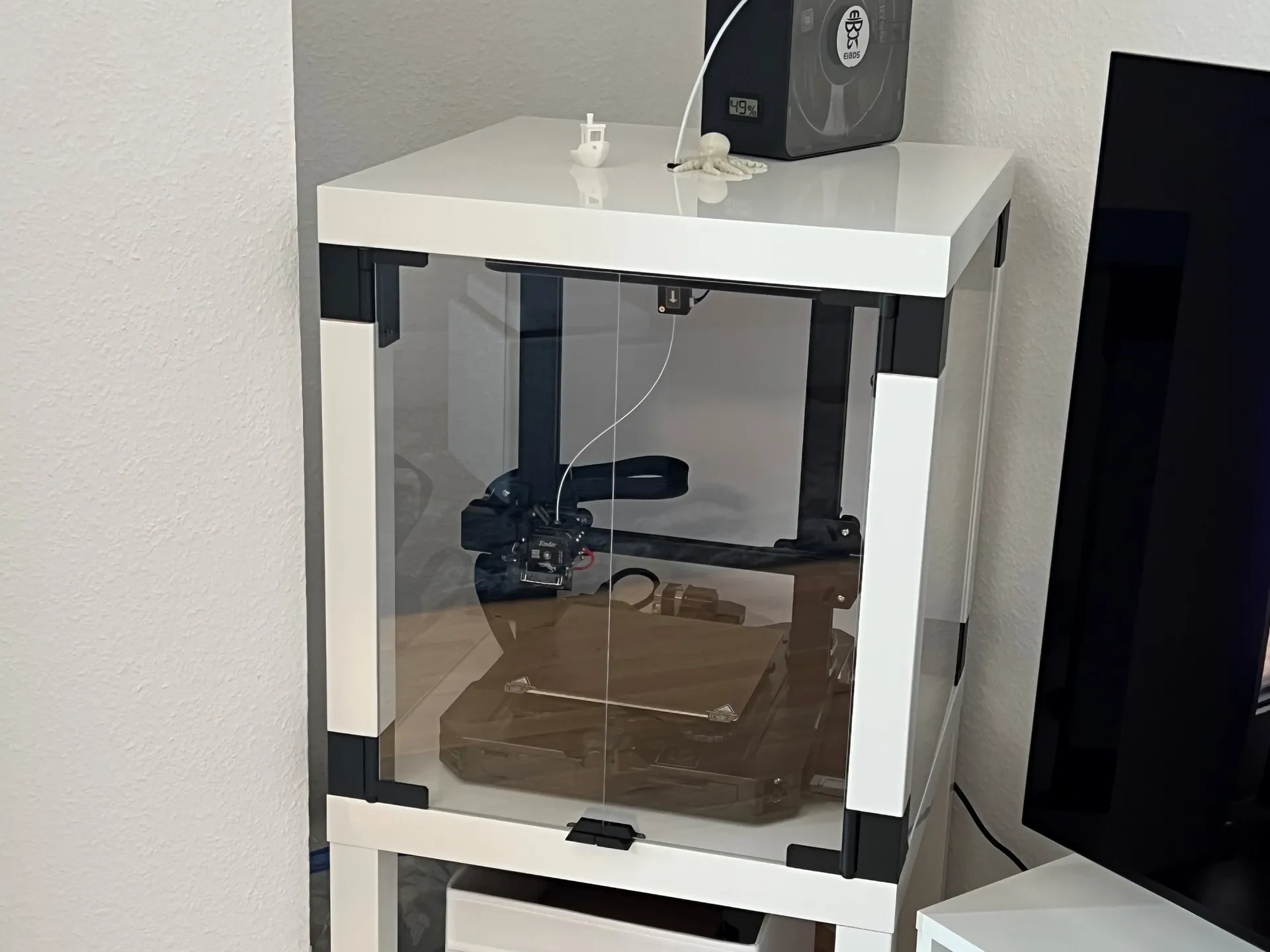

Расположите принтер на основании стола и положите сверху всю верхнюю оболочку корпуса.
Наконец, в листе ПВХ сделайте вырез для кабеля питания платформы с подогревом и закрепите его с помощью ленты или дополнительных винтов к задней части корпуса.
Дополнительный шаг: если вы хотите стабилизировать корпус и снизить вибрацию, вы можете распечатать следующие кронштейны: https://www.printables.com/model/560831-ikea-lack-reinforcement-bracket
Удачи в создании собственного личного вольера!
