Ender 5 Plus + очиститель насадки и плесень.................

Источник:

www.printables.com

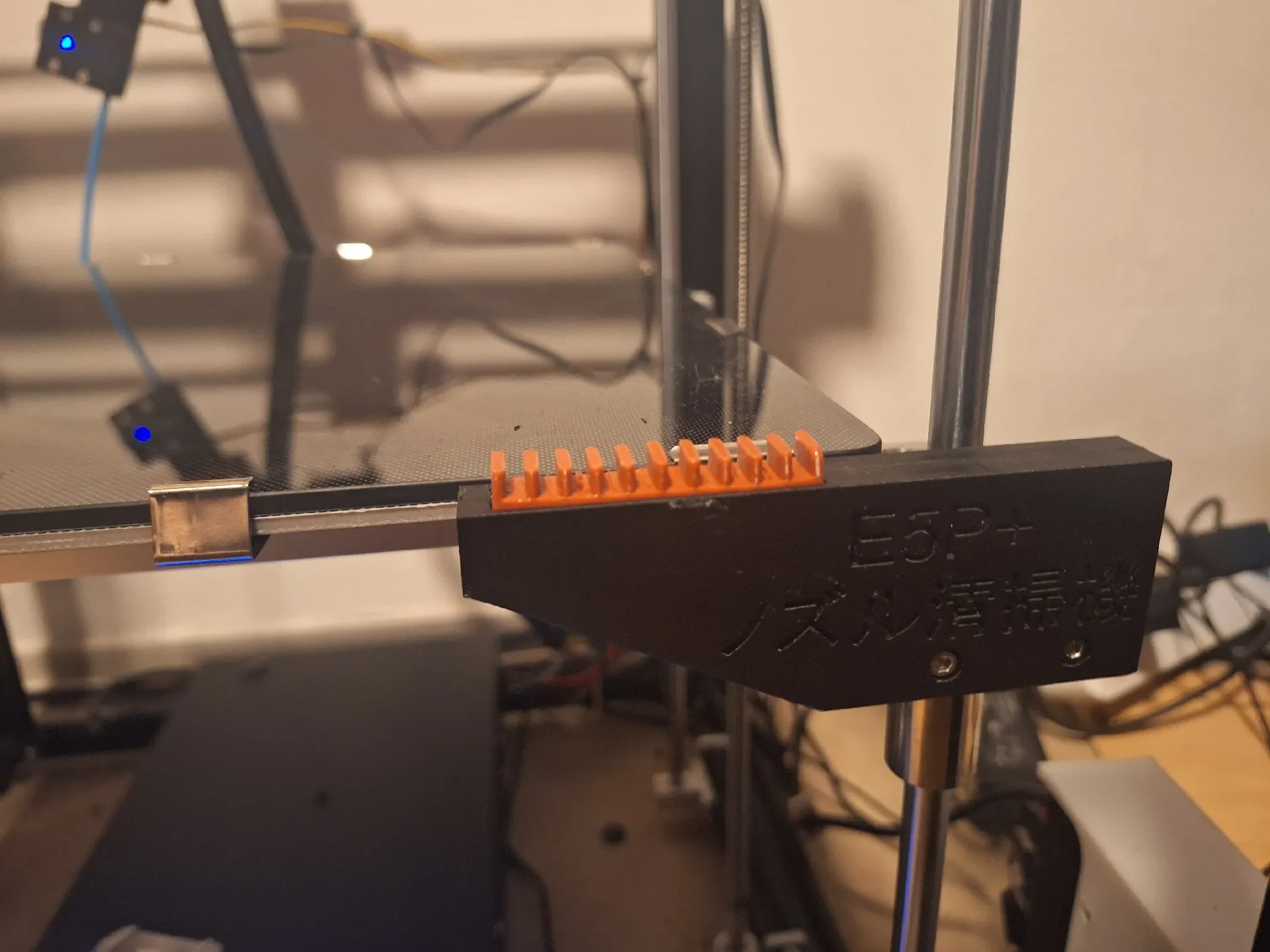

Очиститель насадки Ender 5 Plus (силиконовая форма)

ВНИМАНИЕ ПРОЧИТАЙТЕ:

Вам необходимо снять две верхние передние угловые скобки и переместить их. Или распечатайте низкопрофильные, поскольку печатающая головка должна перейти на Y-10 или 15, что возможно только в том случае, если вы удалите эти скобки. Кроме того, он не подходит для массивных головок инструментов, поскольку они могут врезаться в переднюю раму.

Просмотрев доступные дворники насадок для Ender 5 Plus, я не смог найти тот, который соответствовал бы моему эстетическому виду, поэтому я разработал свой собственный.

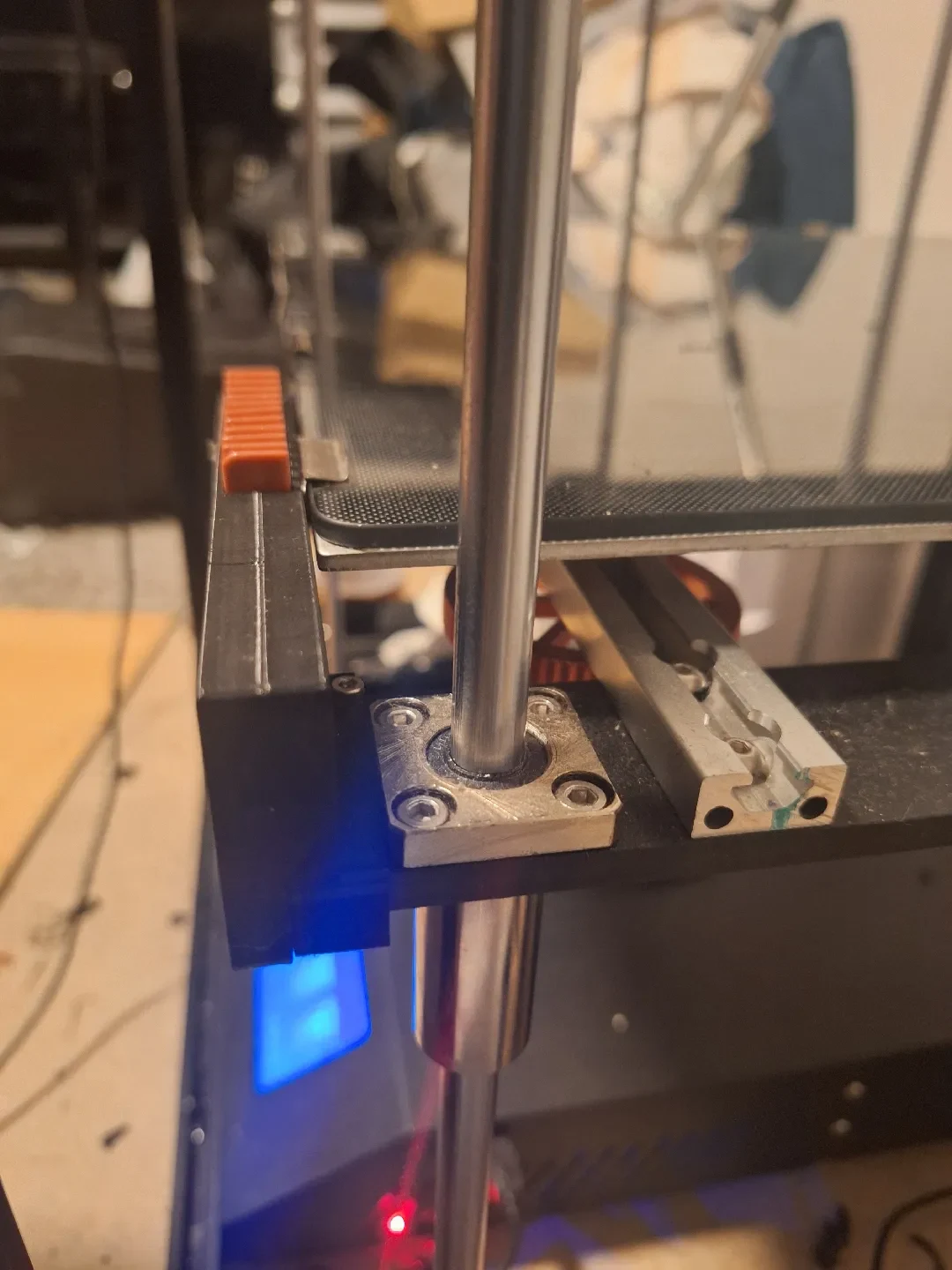

Эта конструкция крепится с использованием существующего отверстия в опорной раме оси Z, которое, как я полагаю, изначально использовалось во время заводского процесса порошковой окраски. Никакого сверления или постоянной модификации принтера не требуется.

Необходимое оборудование

— 2 термофиксированные вставки M3 (короткой или стандартной длины, но не сверхдлинной)
— Винт 1 × M3 × 10 мм.
— Высокотемпературный двухкомпонентный силикон (жесткий или полужесткий).

Лично я использую двухкомпонентный силикон химического отверждения, рассчитанный на температуру 350°C, хотя подойдет любой сопоставимый высокотемпературный силикон.

Литье силикона

Прежде чем заливать силикон, слегка распылите на полость небольшое количество моющего средства, смешанного с водой. Он действует как простой антиадгезив и позволяет гораздо легче извлекать затвердевшую силиконовую вставку из формы.

Важно: используйте двухкомпонентный силикон, отверждающийся химически. Не используйте силикон, отверждаемый на воздухе, так как он, как правило, не очень хорошо подходит для этого применения.

Рекомендации по печати

Материал:

ПЭТГ

АБС

АСА

Другие термостойкие инженерные нити

Не печатайте эту деталь из PLA, так как температура вокруг станины может со временем деформировать ее.

Рекомендуемые настройки:

10% заполнения более чем достаточно.

Распечатайте модель вертикально, маленьким «заостренным» концом вверх.

Используйте предпочитаемое количество стен и высоту слоя. Модель вполне щадящая.

Установка

Установите термофиксированные вставки, отлейте силиконовую вставку, закрепите основание стеклоочистителя винтом M3, и все готово.

При использовании вставки в форме обязательно положите скошенную сторону вверх (она работает как анкерный фиксатор) и используйте вторую из них, повернутую на 90 градусов, в качестве «опоры», чтобы она затвердела, и вставьте в нее винт M3x10 мм. Вы можете либо сделать это заподлицо, либо погрузить вставку на миллиметр-два для большей жесткости.

Для полной функциональности вам необходимо добавить команды протирания сопел в стартовый G-код вашего принтера. Я загружу свой собственный стартовый G-код в качестве образца, как только закончу восстановление своей машины.

Если вы улучшите дизайн или создадите свой собственный вариант, я буду рад увидеть, что у вас получится. Удачной печати!

PS: если у вас отверстия на другой стороне, отзеркалите все детали.

Запуск G-кода:

Отрег��лируйте X и Y в сопле. Протрите, если ваши смещения немного отличаются.

;======================================================

; НАСТРОЙКИ МАШИНЫ

;======================================================

M201 X500.00 Y500.00 Z100.00 E5000.00; Макс. ускорение

M203 X500.00 Y500.00 Z10.00 E50.00; Макс. скорость подачи

M204 P500.00 R1000.00 T500.00; Управление ускорением

M205 X8.00 Y8.00 Z0.40 E5.00; Управление рывком

M220 S100; Сброс подачи
