Приспособление для плоттера Snap-On (ручки Ender 3 V3 SE ...

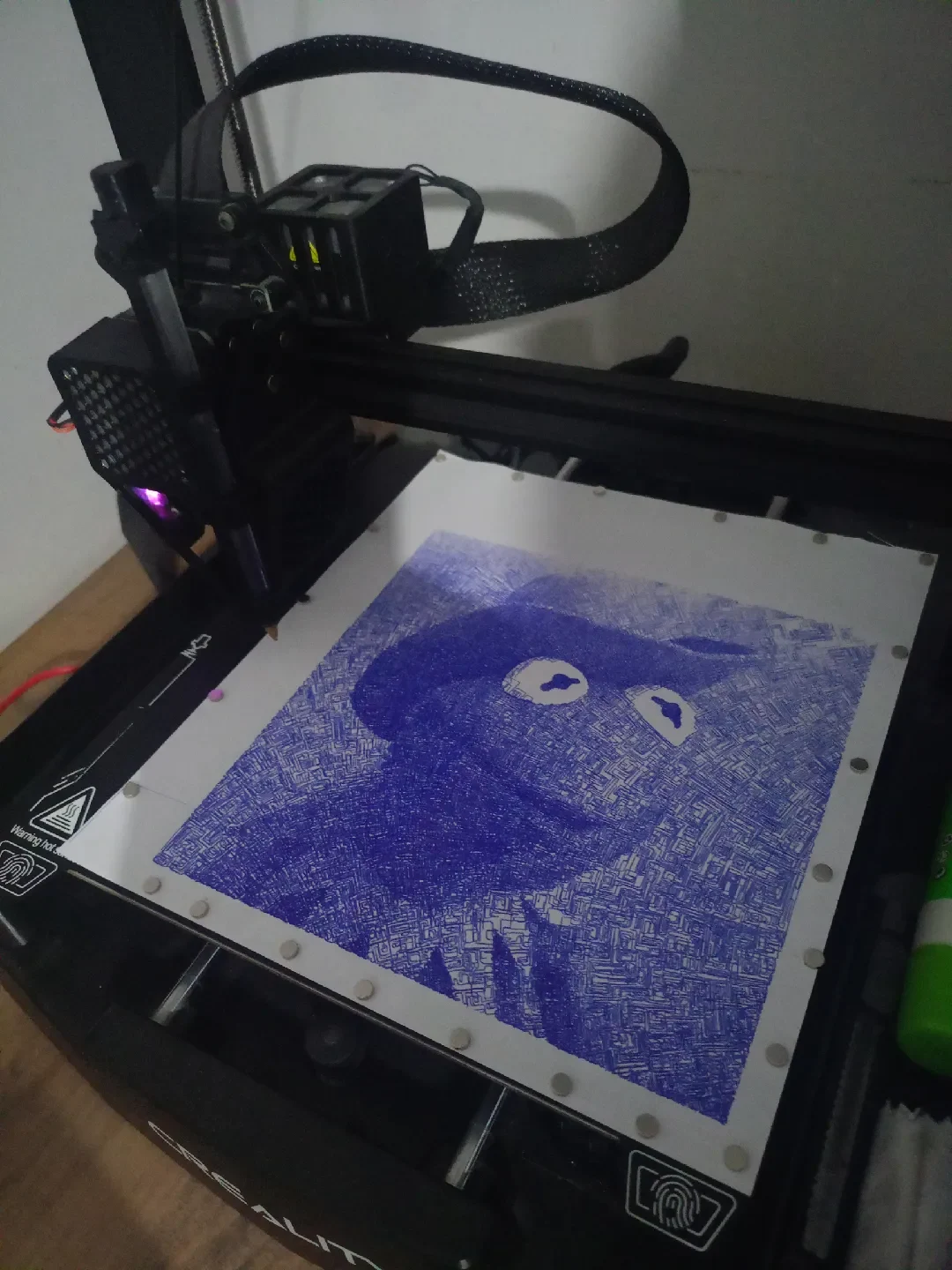

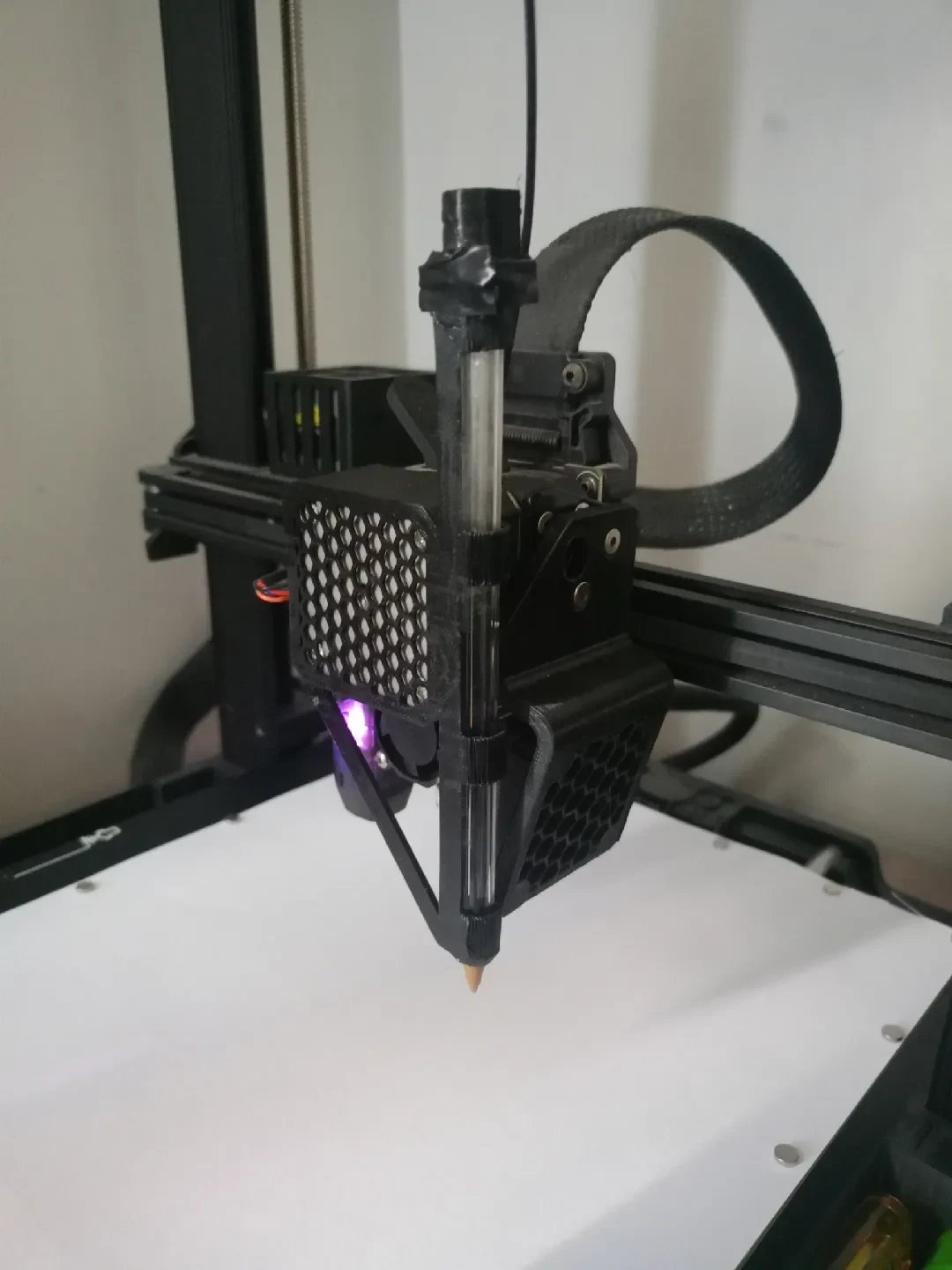

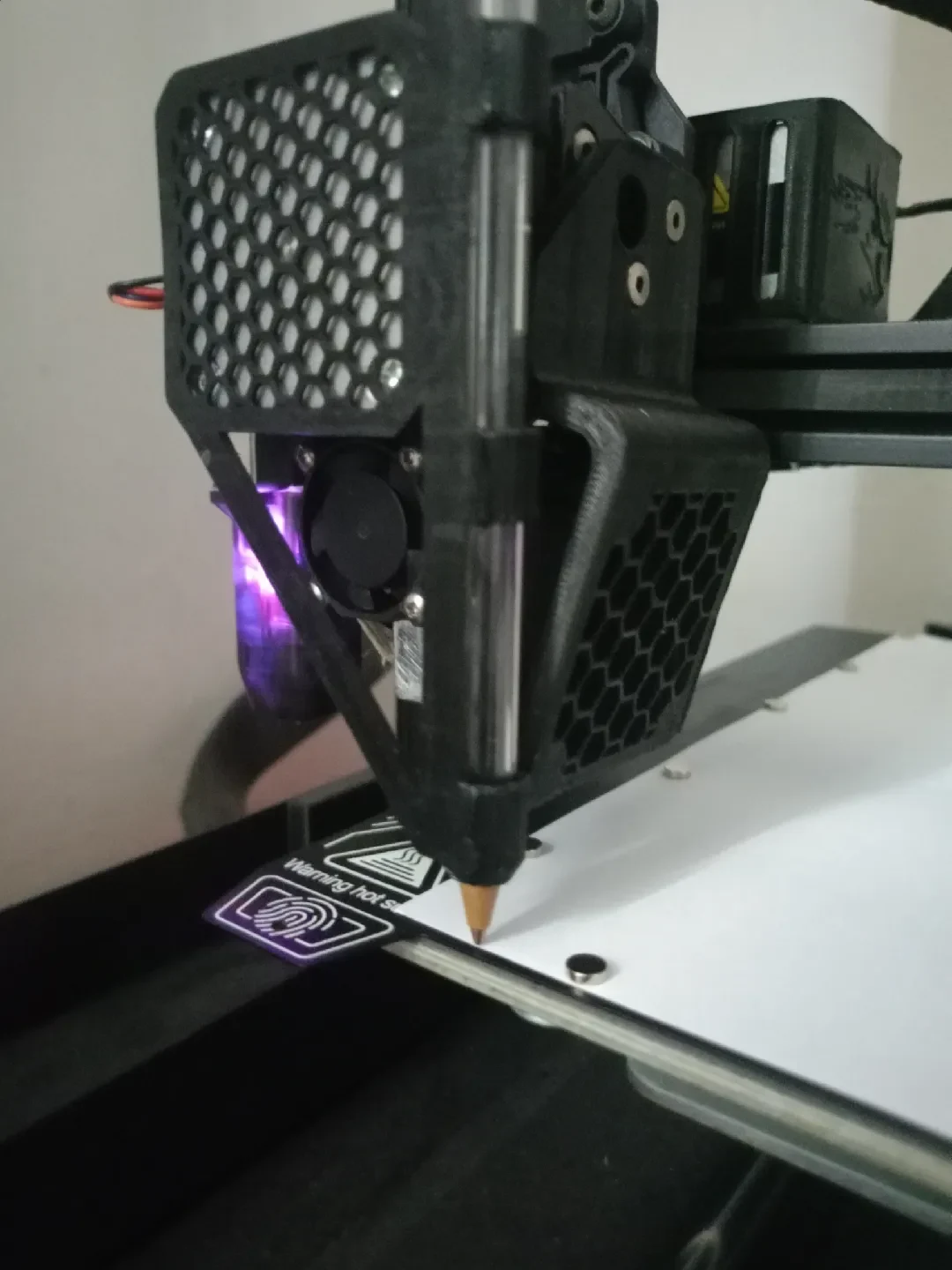

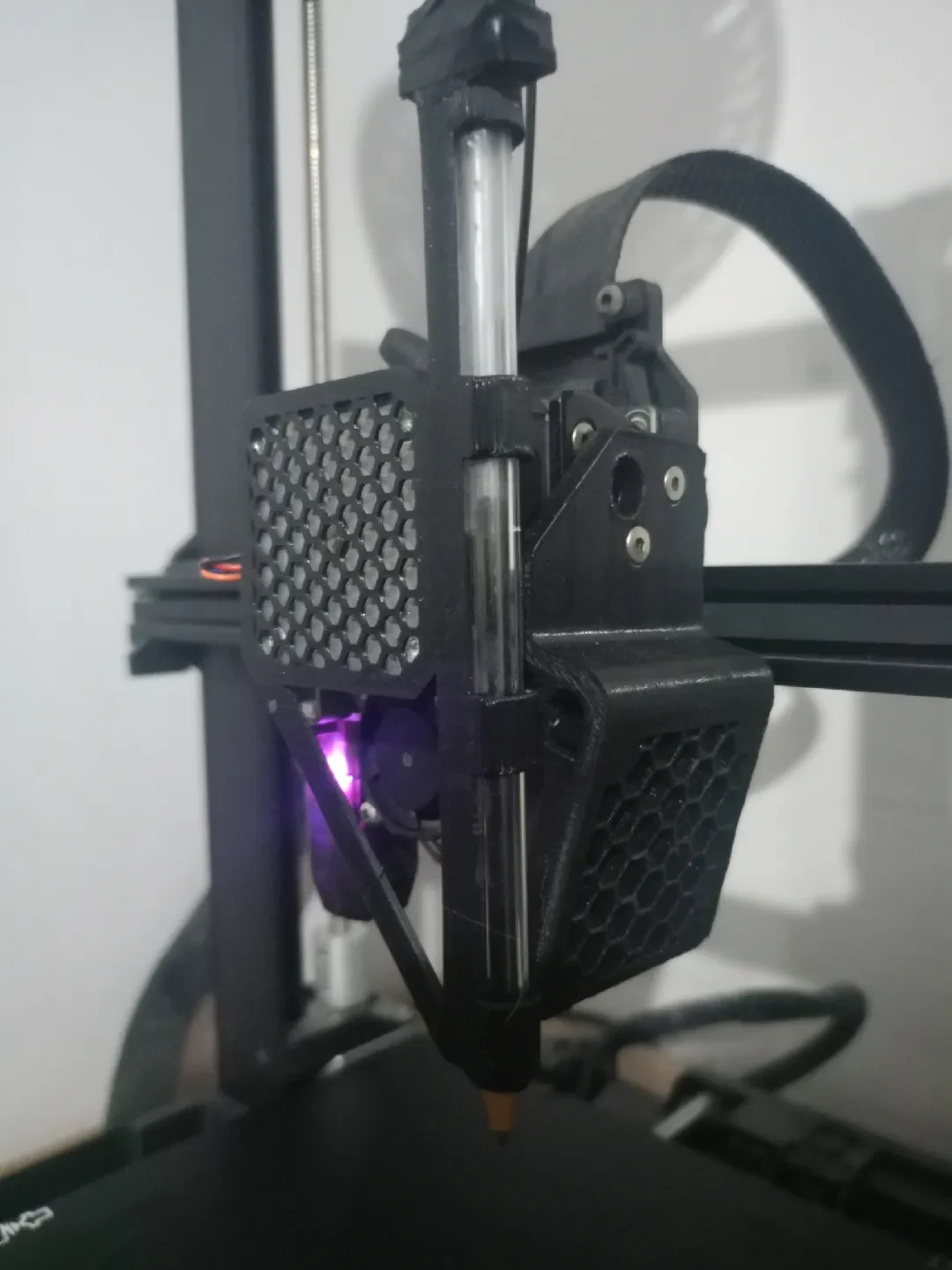

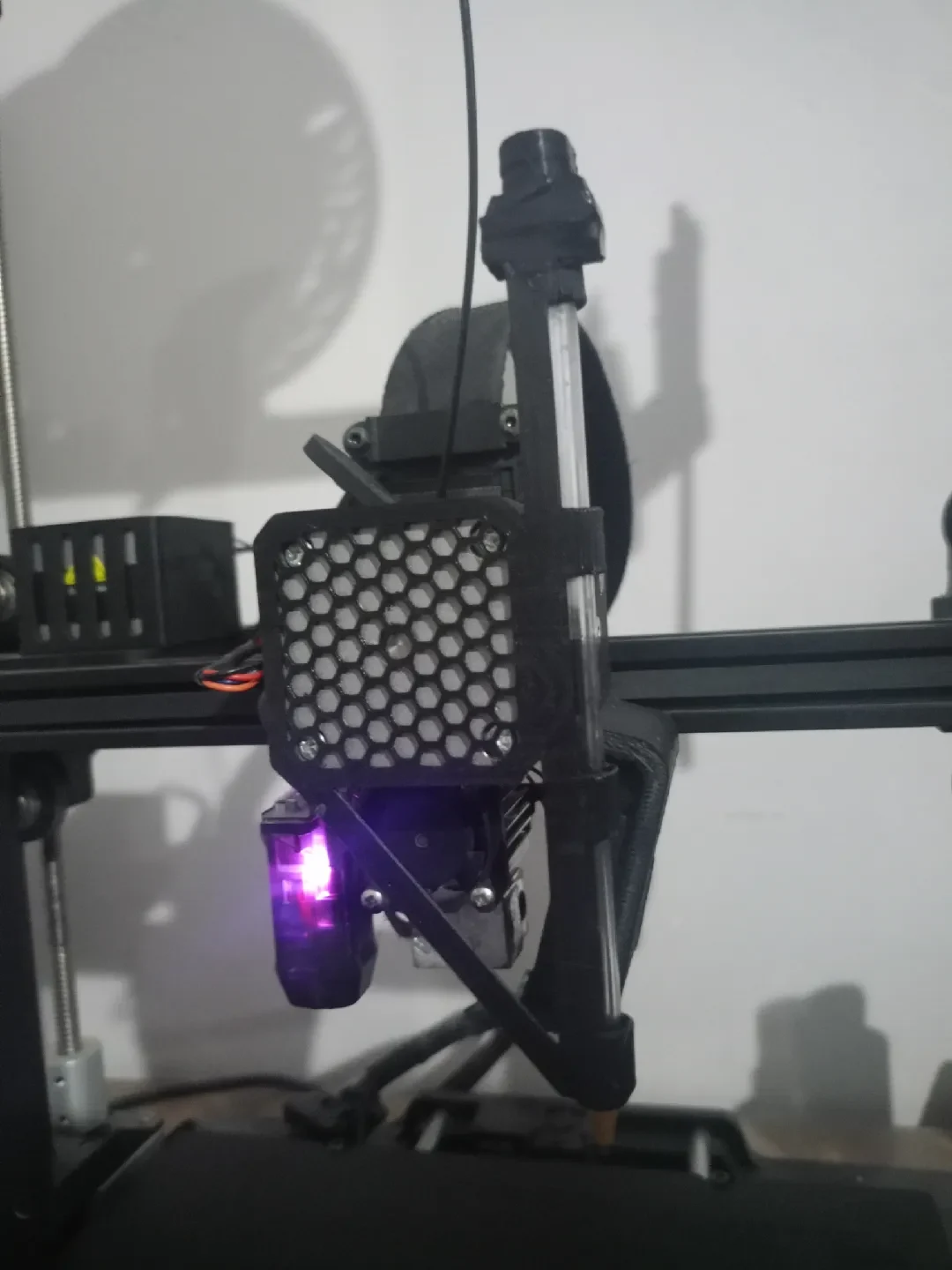

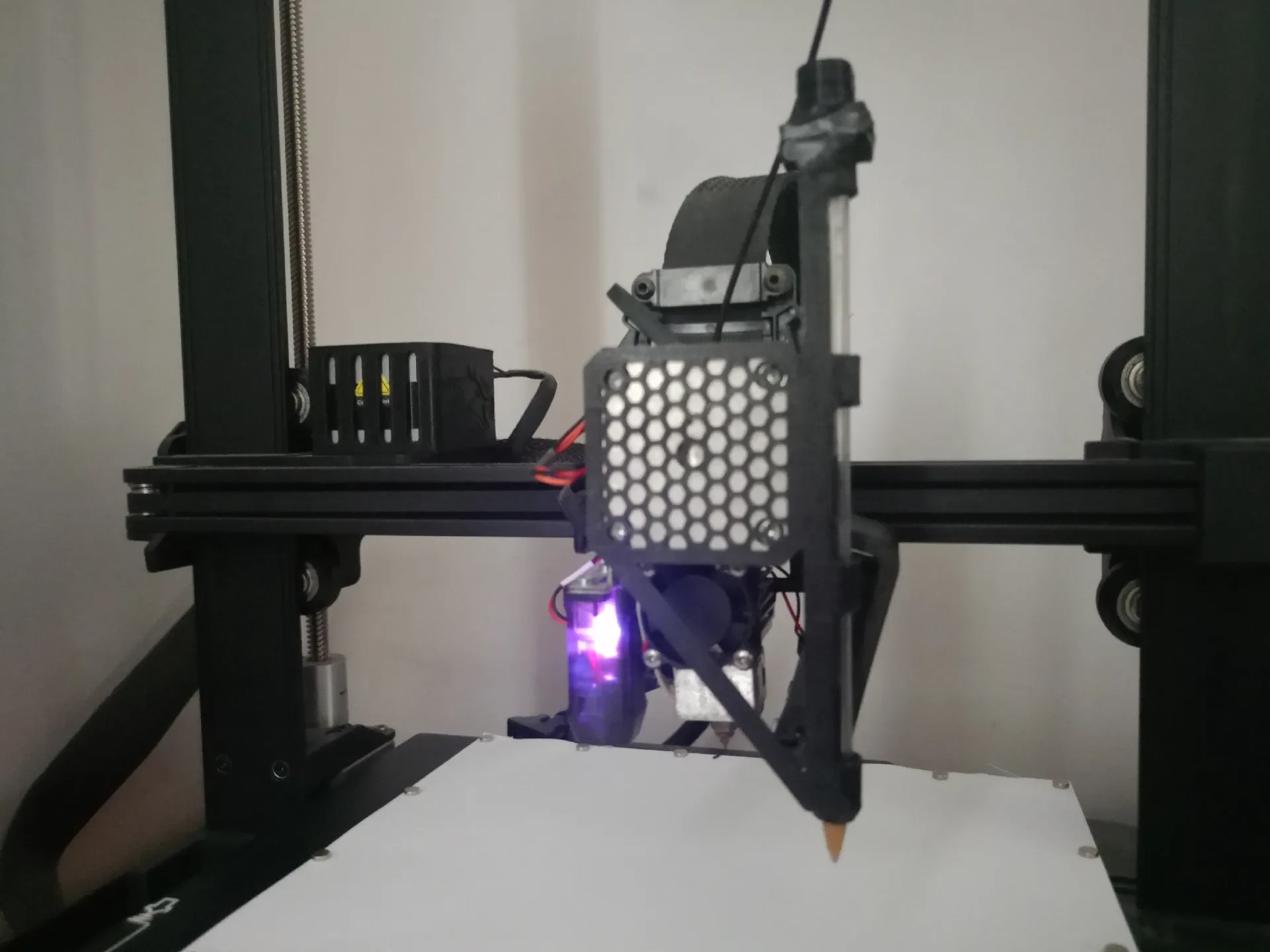

Это приспособление для перьевого плоттера, специально созданное для использования со стандартной шариковой ручкой BIC и Ender 3 V3 SE.

Необходимые детали и инструменты:

Части самой 3D-модели.

Шариковая ручка BIC Standard

1 металлическая пружина с такими свойствами, как высота около 15 мм и диаметр 6 мм.

Супер клей

Распечатать инструкции:

Никакие опоры не нужны. Все размеры были выбраны с учетом перекрывающего провисания расплавленной нити. Если по какой-то причине ваши свойства провисания нитей резко отличаются от моих, не знаю, что с этим делать, но это небольшая возможность принять во внимание и правильно отрегулировать.

Ориентация печати должна быть такой, как есть. Старайтесь не менять ориентацию каких-либо д��талей, как я уже сказал, все перемычки были учтены заранее.

Здание:

Поместите ручку внутрь стержня.

Вставьте пружину в маленькую деталь.

Нанесите немного суперклея на боковые кромки небольшой детали, содержащей пружину, стараясь при этом убедиться, что пружина вообще не держится на клее. Он должен иметь возможность свободно сжиматься внутри.

Сложите эти части вместе с некоторым усилием и удерживайте на месте, пока клей не затвердеет.

(Рекомендуется) Нанесите больше клея на внешнюю часть соединения, чтобы сделать его прочнее. Это может оставить некоторый визуальный след. Чтобы избавиться от этого, вы можете использовать изоленту, как я это сделал, чтобы скрыть их как можно сильнее.

(Обязательно) После всего этого убедитесь, что стержень ручки может слегка перемещаться в направлениях оси Z. Если кажется, что он застрял, не используйте его или будьте более осторожны при настройке Z во время печати. Если во время письма пером оказывать слишком сильное давление, это может привести к повреждению головки инструмента или основания.

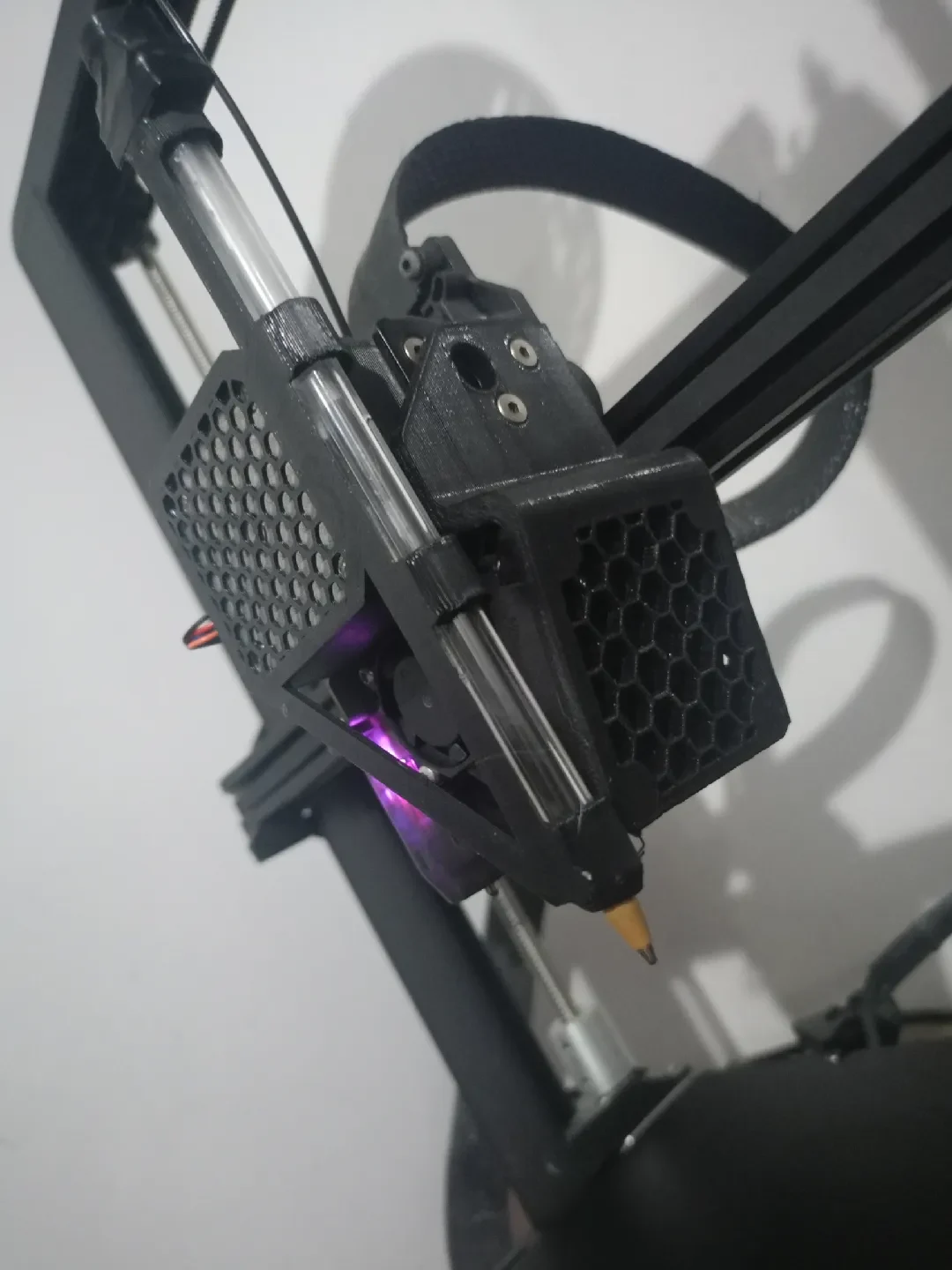

Особенности:

Происходят случайные сбои по оси Z. Чтобы защитить принтер, я намеренно интегрировал в модель определенные тонкие «слабые места». Если происходит катастрофическая ошибка пользователя (например, слишком глубокое забивание пера в станину), пластиковое крепление должно сломаться и в целом не выдержать нагрузки, что, как мы надеемся, принесет в жертву продукт ради защиты принтера от повреждений. Хотя я должен сказать, что я не проверял эту функцию, чтобы проверить, будет ли она работать или нет, поэтому будьте осторожны с настройкой оси Z!

Подпружиненный механизм обеспечивает постоянное и равномерное давление на бумагу и защищает печатную платформу от неровных пятен или небольших отклонений по уровню.

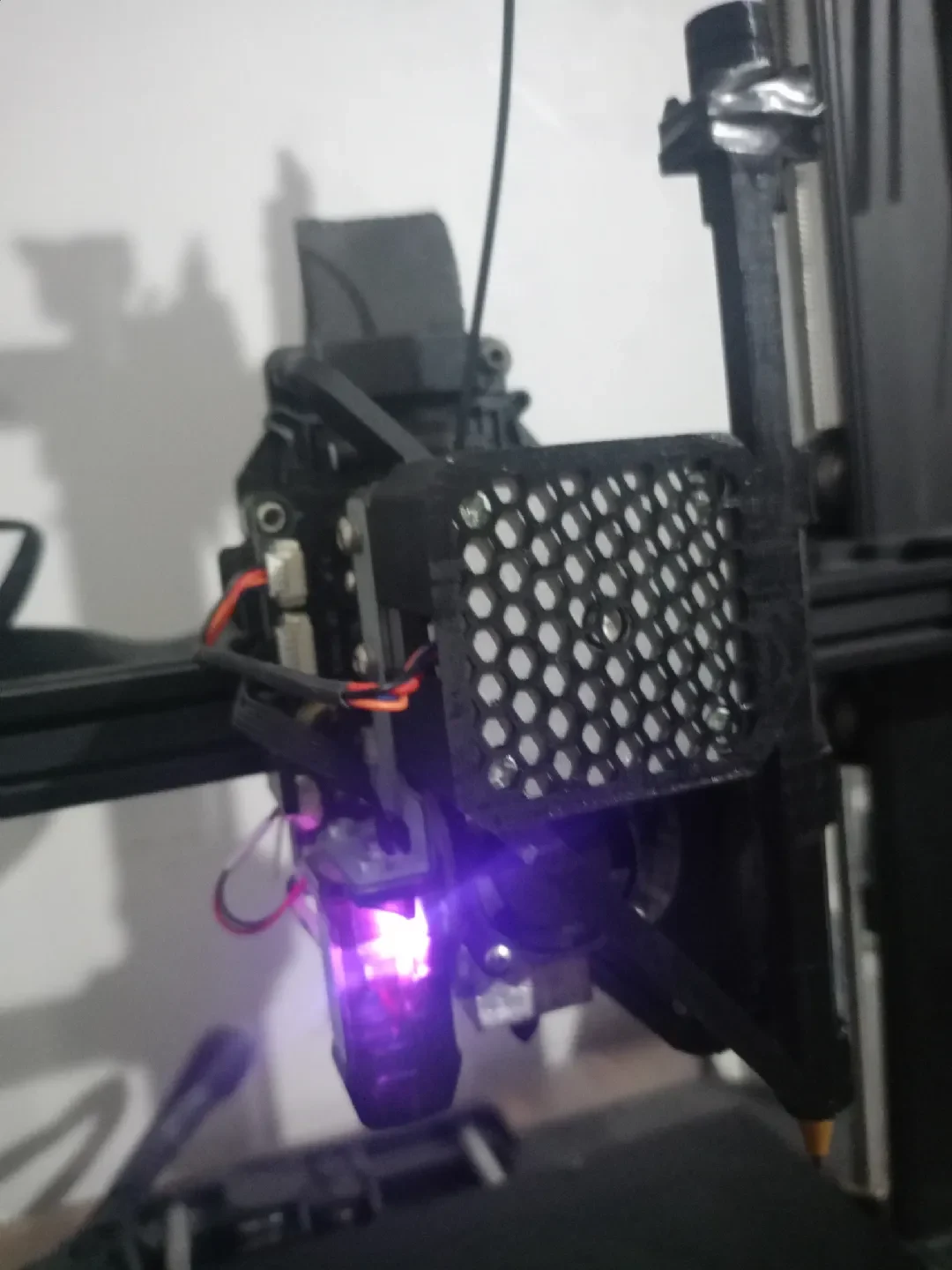

Крепится непосредственно к двигателю экструдера без каких-либо винтов. Крепление можно выполнить вручную за считанные секунды.

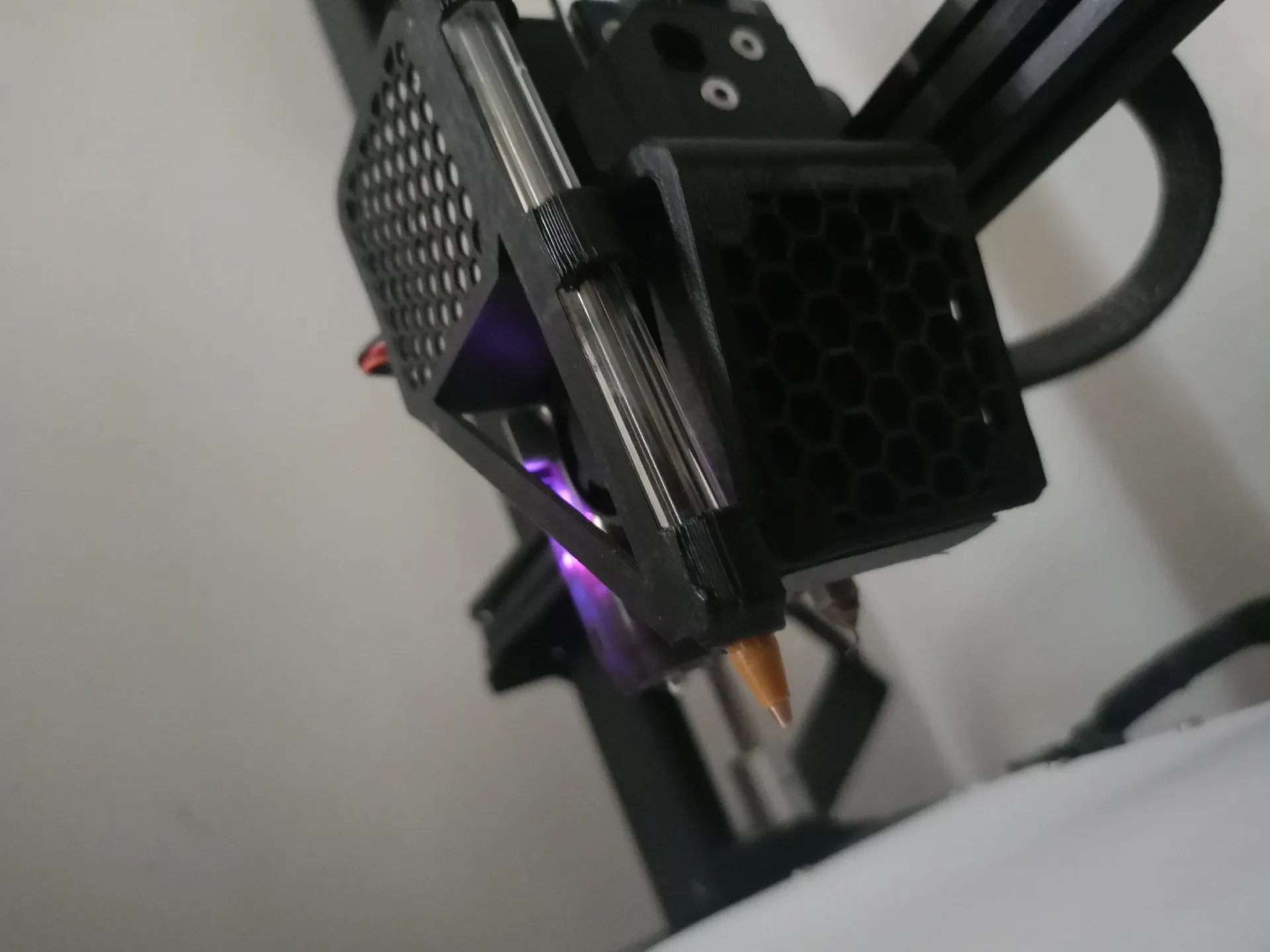

Диаметр кончика точно рассчитан так, чтобы чернильный картридж из ручки можно было легко извлечь, но не позволил внешней оболочке вылезти. Благодаря этому, если чернила закончатся или что-то в этом роде, вы сможете легко их заменить. Также позволяет легко менять цвета.

Использование:

Прикрепите к кровати бумагу с маленькими магнитами, чтобы надежно зафиксировать ее.

Прежде чем подключать плоттер, запустите стандартную последовательность автоматического возврата в исходное положение вашего принтера (G28). После этого переместите высоту Z примерно на 20, чтобы можно было прикрепить деталь. Теперь можно подключить плоттер.

Вручную отрегулируйте положение головки инструмента до нижнего левого угла станины. И отрегулируйте высоту Z так, чтобы кончик ручки едва касался бумаги, но не мог оставить чернила на бумаге.

Для создания GCODE я использую Drawingbotv3, остальные инструкции будут соответствовать этой программе.

В разделе рисования создайте свой собственный пресет с шириной: 202,5 ​​и высотой: 193,5 и отступом: 10-10-10-10 для очистки магнитов.

На вкладке «Настройки» перейдите на вкладку «Настройки GCODE», чтобы внести изменения в настройки GCODE «Начало», «Конец», «Перо вниз», «Перо вверх».

Запустите G-код:

G21

G90

М18 Е

G92 Х0 Y0 Z0

Г0 З5 Ф2000

Завершить GCODE:

Г0 З10

Г0 Х0 Y0

М84

Перо вниз

Г1 З-0,5

Перо вверх

G0 Z2

С этими настройками вы сможете правил��но создавать GCODE для работы с перьевым плоттером.

Для получения дополнительной помощи я рекомендую использовать LLM, который поможет вам в программе. Вы также можете оставить комментарий, и я буду более чем рад помочь, но должен сказать, что я не эксперт, лол.

Если у вас получится классный рисунок, пожалуйста, опубликуйте его! Я хотел бы увидеть, что
