Обновления:
2020.05.23

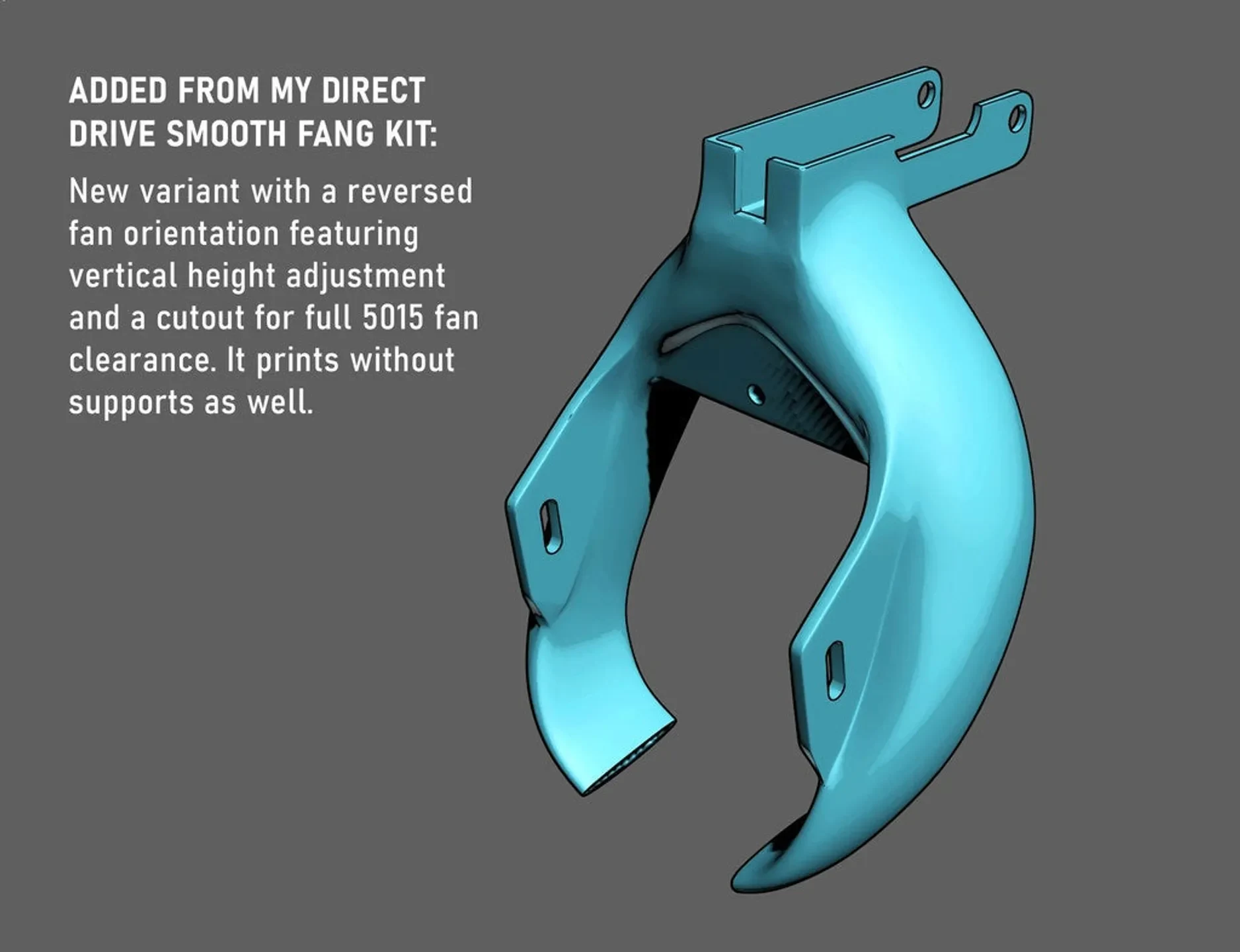

Добавлено из моего комплекта гладких клыков Direct Drive (см. изображение предварительного просмотра): Новый вариант с обратной ориентацией вентилятора. Он также имеет вертикальную регулировку высоты (необходимую при использовании различных хотэндов) и вырез для полного зазора для вентилятора 5015. Этот вариант может быть интересен тем, кто тоже переоборудовал свой принтер под прямой привод и из-за этого ему не хватает места за хотэндом. Он печатает и без подставок. Вот ссылка на мой комплект Micro Swiss Direct Drive — Smooth Fang: https://www.thingiverse.com/thing:4389912
2019.02.11
Коллега-производитель Frankybuilds смоделировал новое решение для крепления Ender 3 для моего клыка, включая версии с насадкой EZABL и без нее. Для этого требуется меньше деталей, и его очень легко распечатать. У меня нет Ender 3, поэтому я его не тестировал, но выглядит он очень многообещающе. Пожалуйста, попробуйте!
https://www.thingiverse.com/thing:3419869
2018.10.16
Если вы хотите использовать мой дизайн клыка с принтером Ender 3, попробуйте монтажную пластину, созданную D3Dorsett здесь: https://www.thingiverse.com/thing:3157597
2018.09.16

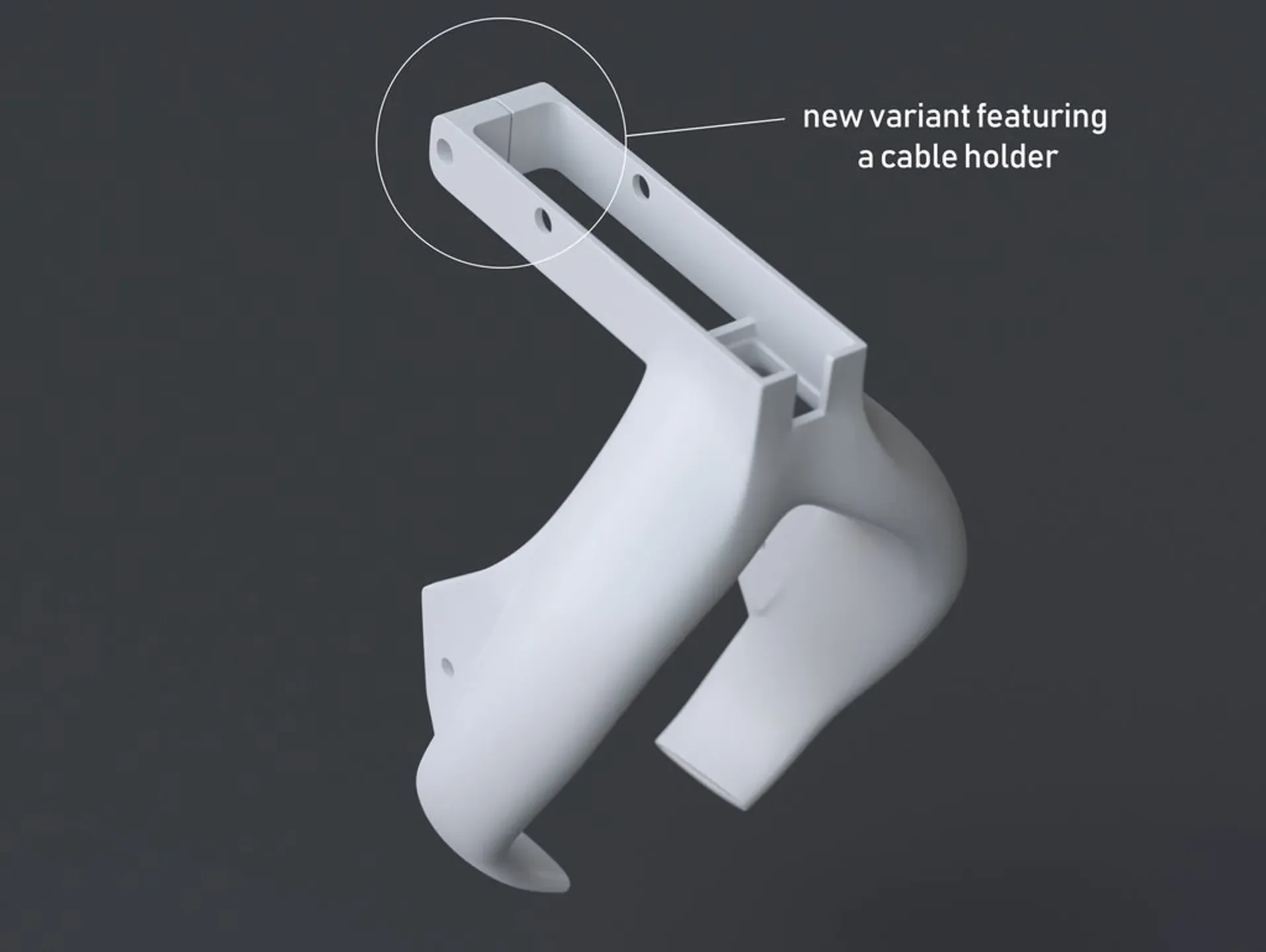

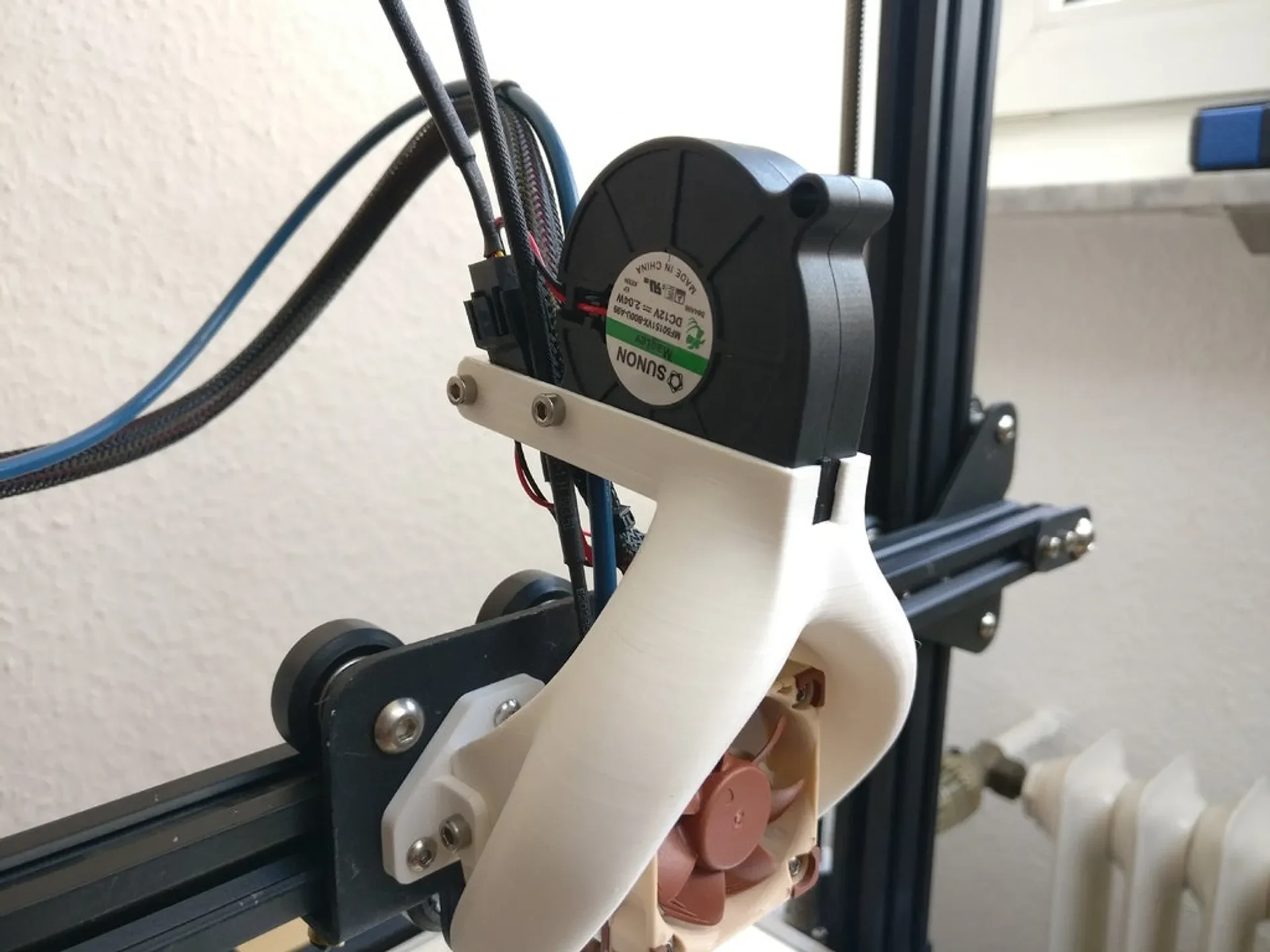

Я до��авил дополнительный вариант с держателем кабеля. Трубка Боудена и кабели касаются вентилятора 5015 сверху, поэтому удлинитель держателя кабеля предотвращает их скольжение влево и вправо во время движения по оси X. Вам не понадобится этот держатель кабеля, но он сохранит все на своих местах, а также сохранит чистоту и порядок. Проверьте изображения. Вы можете зафиксировать держатель с помощью винта того же типа, что и для вентилятора 5015 (M3x22), ��ли просто с помощью застежки-молнии.
Краткое описание:

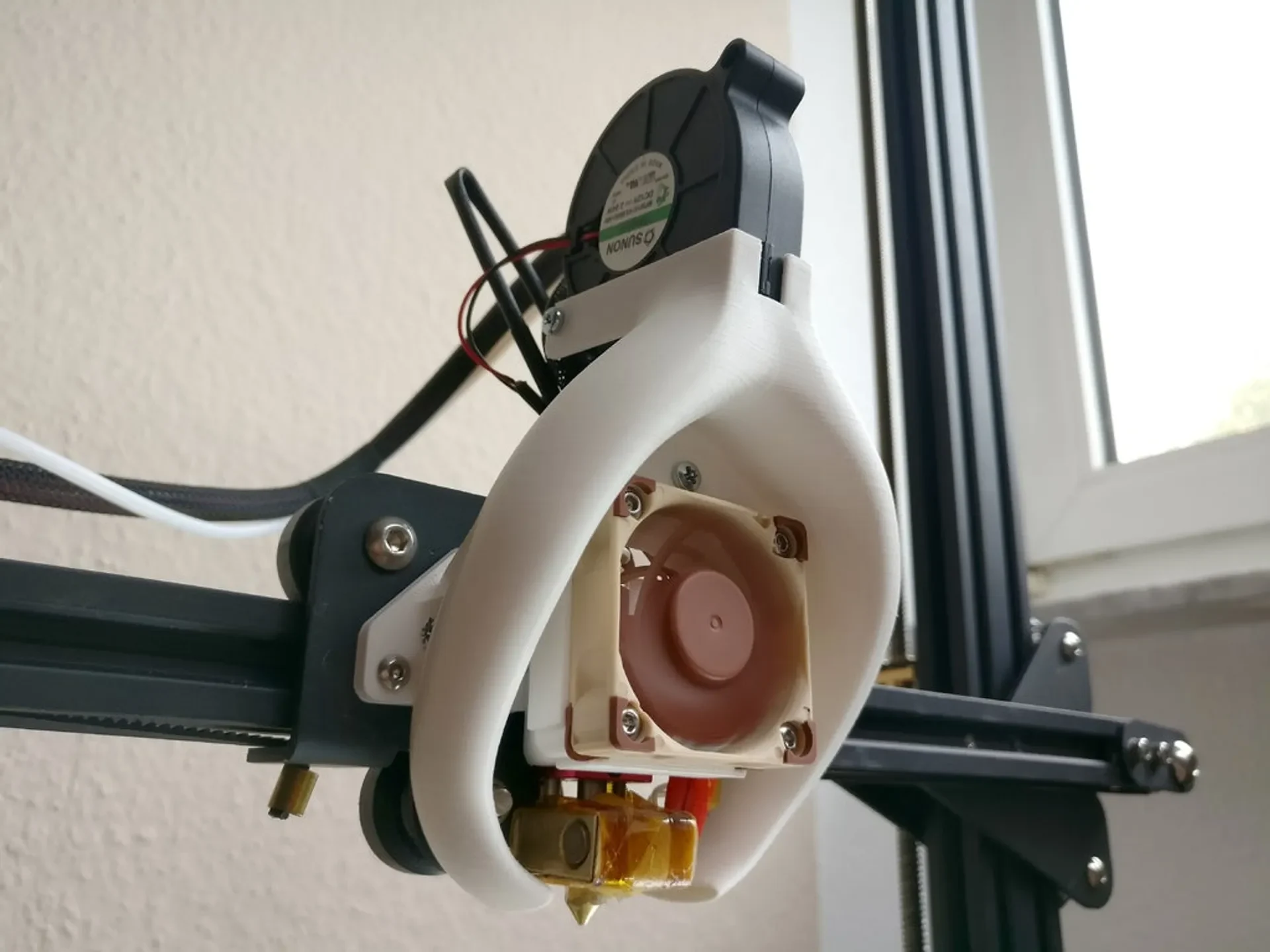

Я создал этот гладкий выступ воздуховода для принтеров Creality CR-10/10S для тех, кто также хочет перейти на охлаждающий вентилятор из 5015 деталей. Вы можете использовать его с воздуховодом в сборе производства ozfunghi, который можно найти здесь: Сборка воздуховода вентилятора CR-10 FANG OEM OEM.
Чтобы использовать мою конструкцию, вам понадобятся следующие детали из набора Озфунги:
V2-FANG-oz-плита каретки
V2-FANG-oz-40мм-канал
FANG-oz-carriage-plate-clip Для сборки требуются винты 3M.
Подробное описание:
Сборочный набор, созданный ozfunghi, мне нравится своей модульностью и прочностью. Однако после того, как я распечатал его клык V2 и прогнал свой принтер через различные тесты, я заметил, что он работает довольно плохо с выступам�� из-за того, что клык не направлен достаточно близко к тому месту, где на самом деле печатает сопло. Я решил перейти на вентилятор 5015 и использовать клык ozfunghi V3, но у него нет крепления 5015. Кроме того, поскольку клык V3 имеет более крутой выступ на кончике, я все равно не смогу его распечатать.

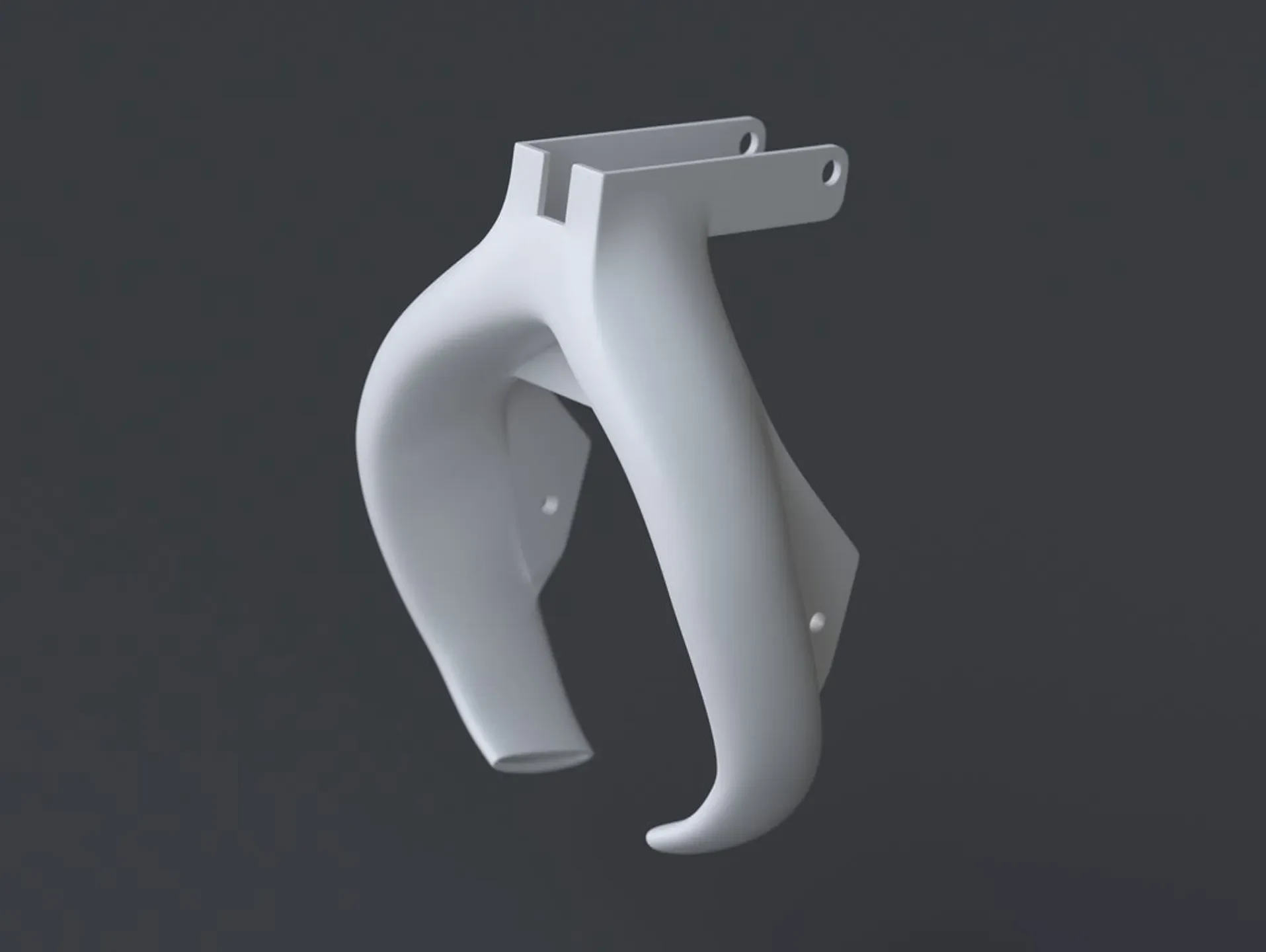

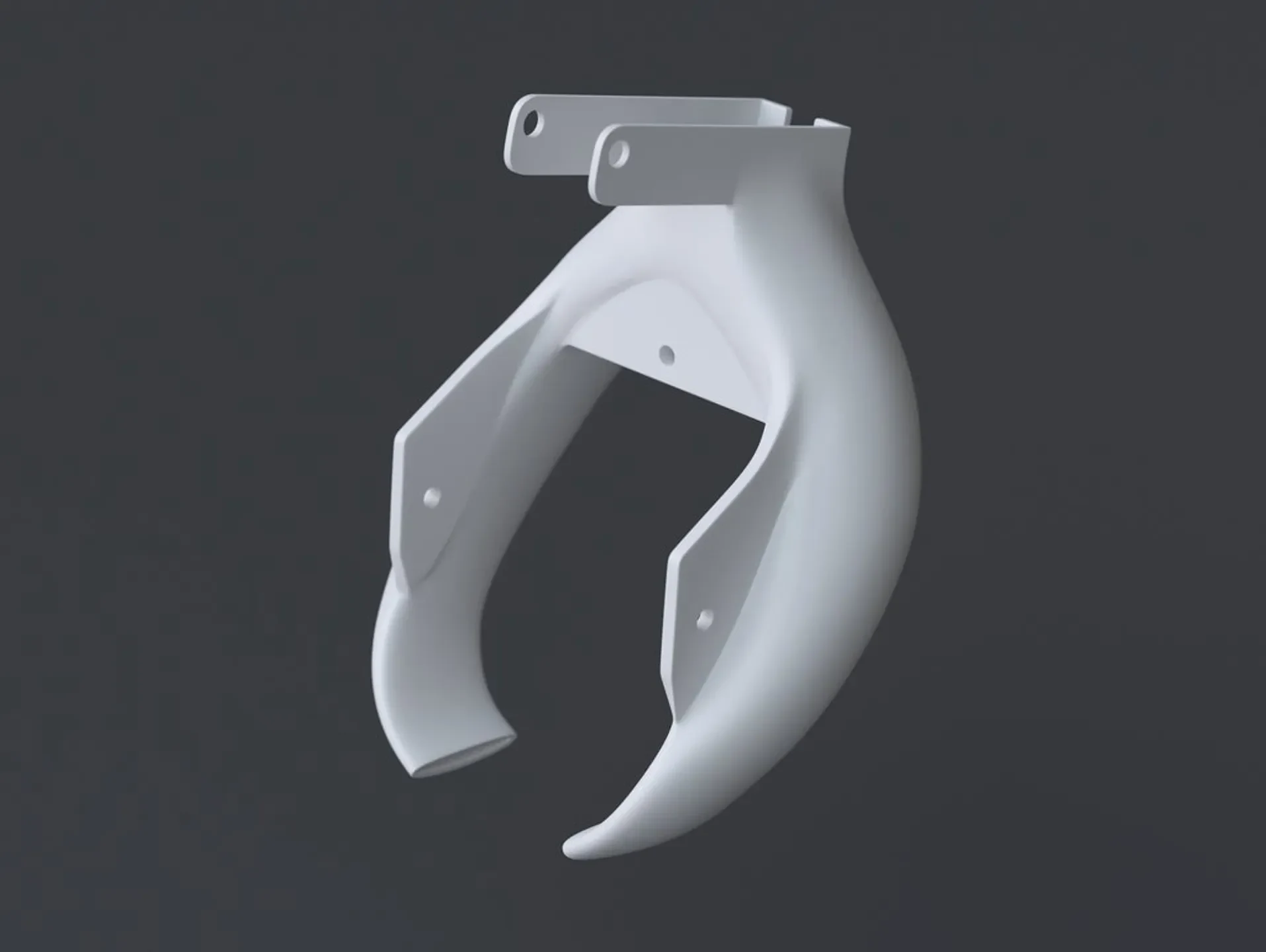

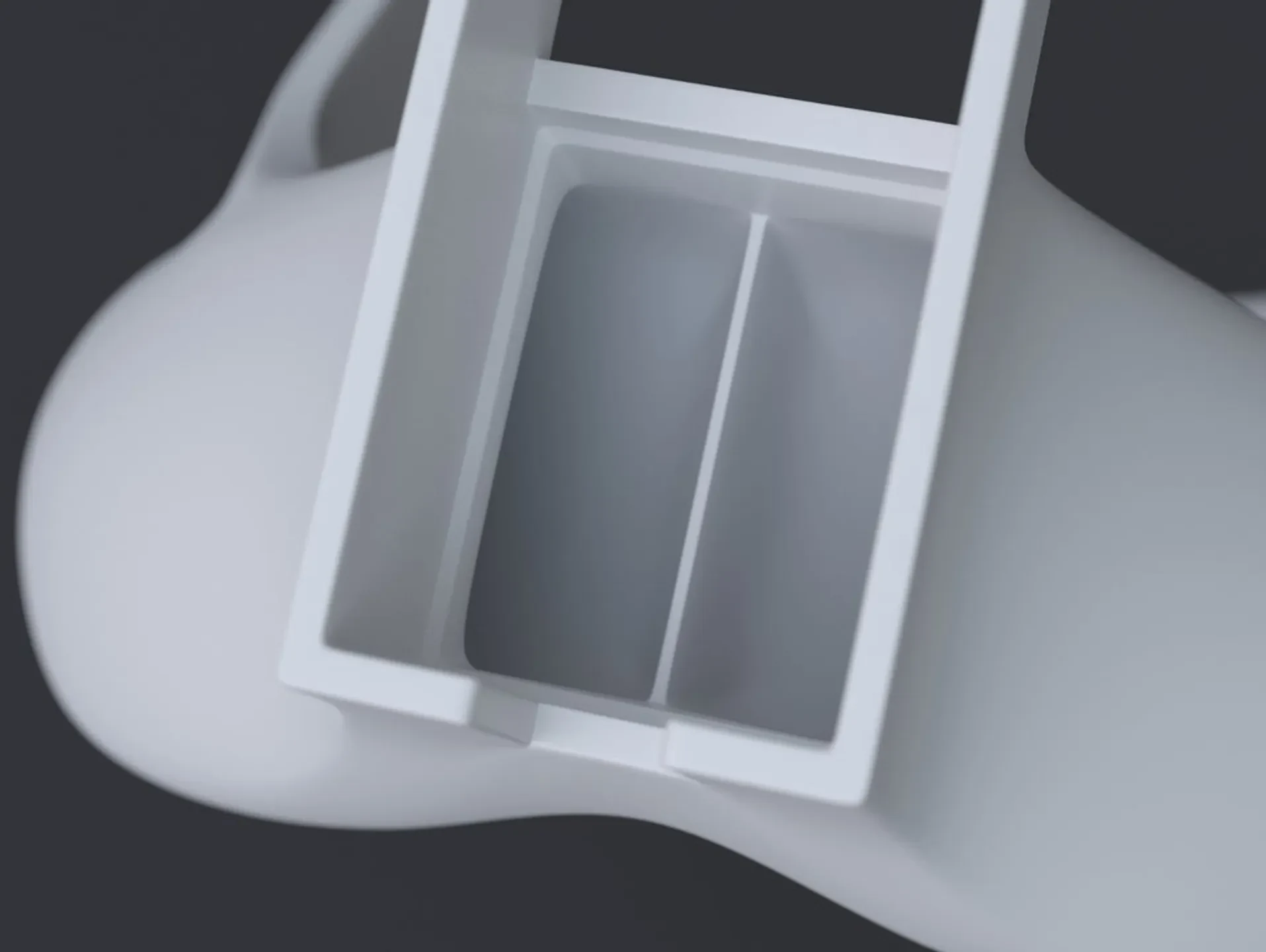

Поэтому я решил смоделировать новый клык с креплением 5015 с нуля. Вместо использования логических операций (как создаются модели клыков Озфунги) я смоделировал свою цельную деталь, используя суб-D-моделирование. Таким образом, переходы форм получаются плавными, что особенно способствует циркуляции воздуха (переход крепления к воздуховоду, воздухораспределителю). Кончики клыков похожи на клыки V3 Озфунги, но они немного больше раздвинуты (помогает убрать резкие выступы). Они также направлены не столько на само сопло, сколько на напечатанную часть.
Этот клык также позволяет использовать вентилятор экструдера 40x20 (если вы хотите его установить) вместо 40x10, поскольку между вентилятором и воздуховодами больше свободного пространства по сравнению с конструкцией ozfunghi. Проверьте сравнительные фотографии по этому поводу в разделе комментариев.
В целом я очень доволен тем, как все получилось. Теперь я могу печатать гораздо более ка��ественные выступы и в целом получать лучшую детализацию.
Распечатать информацию:

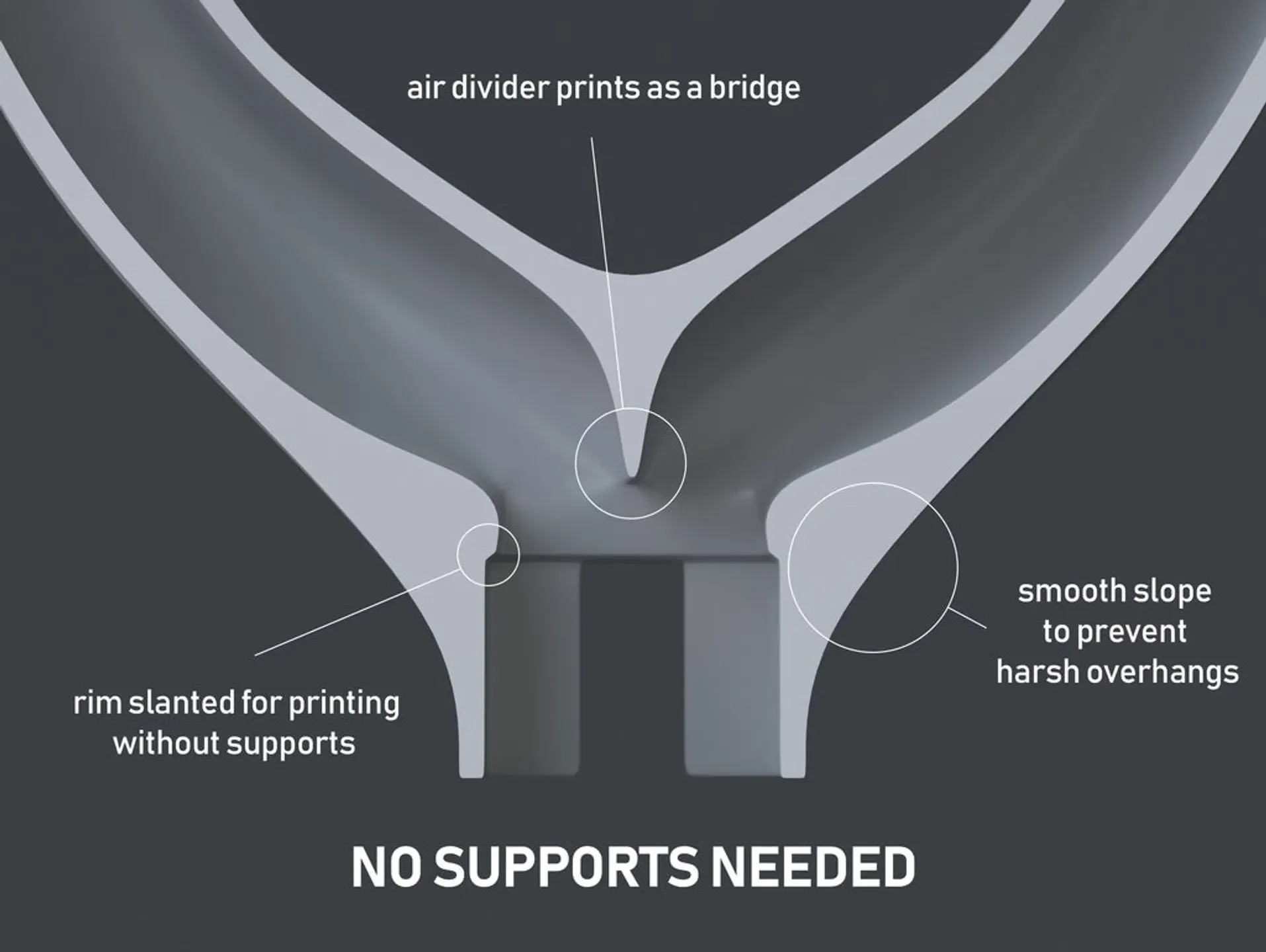

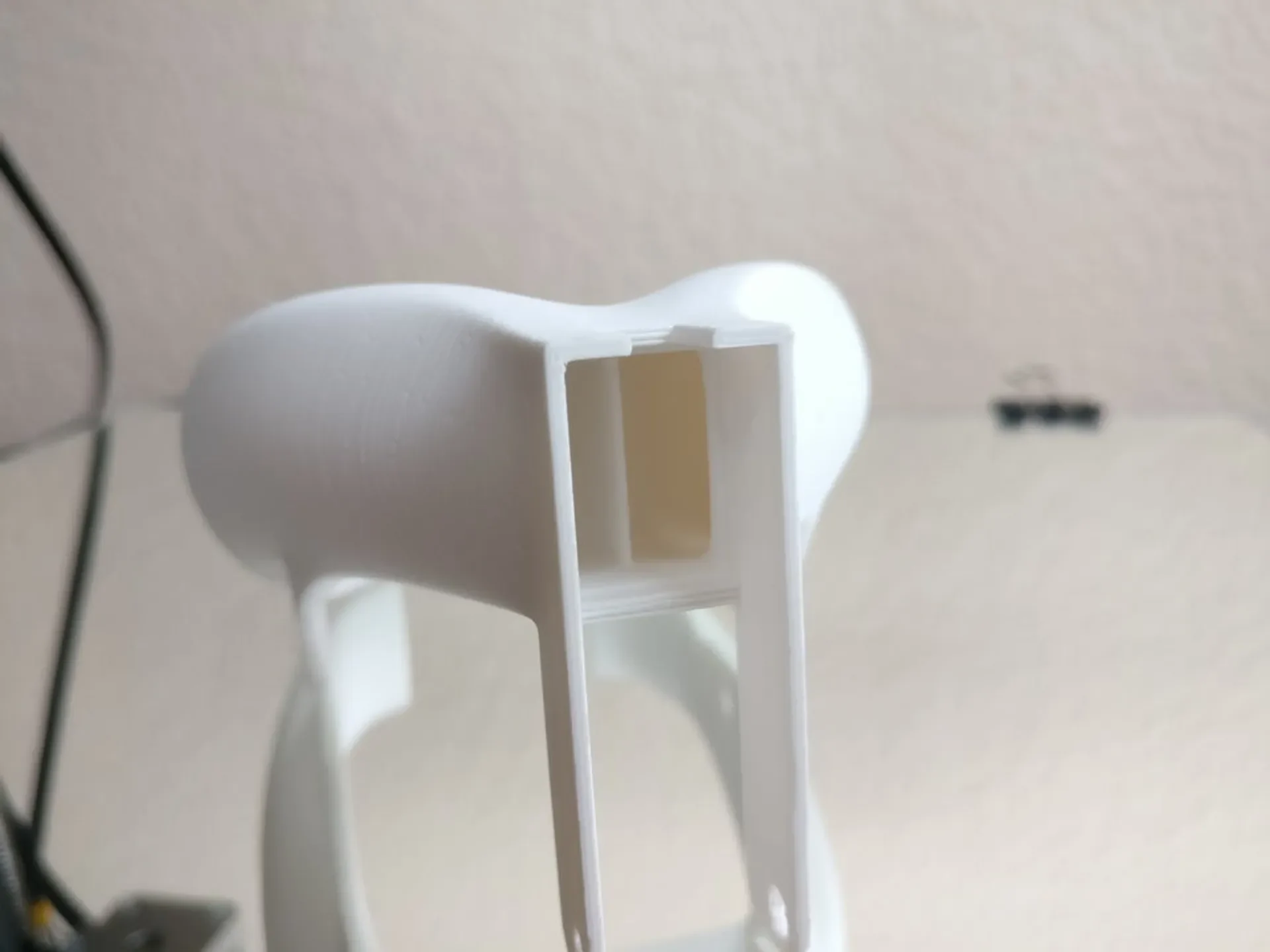

Мой дизайн оптимизирован для печати БЕЗ подставок, просто распечатайте его в ориентации файла. Крепление переходит в воздуховод плавным наклоном без резких свесов. Даже «воздушная перегородка» внутри напечатана в виде моста. Я прошел через множество итераций и тестовых отпечатков, чтобы достичь этой цели.
Я советую использовать однослойные поля для лучшего сцепления с кроватью. Сделайте расстояние 0 мм до детали и придайте краю 4-5 контуров. Таким образом, отпечаток будет иметь большую поверхность для прилипания к столу, но при этом его будет легко удалить после печати.
Дальнейшие настройки солель
