PLAb 3030 Extrusion Linear Carrier
Система PLAb
Мы все любим наших друзей из ThorLabs, но иногда вам просто нужна деталь, и у вас нет денег или времени ждать, пока она прибудет с вашим заказом Lab Snacks.

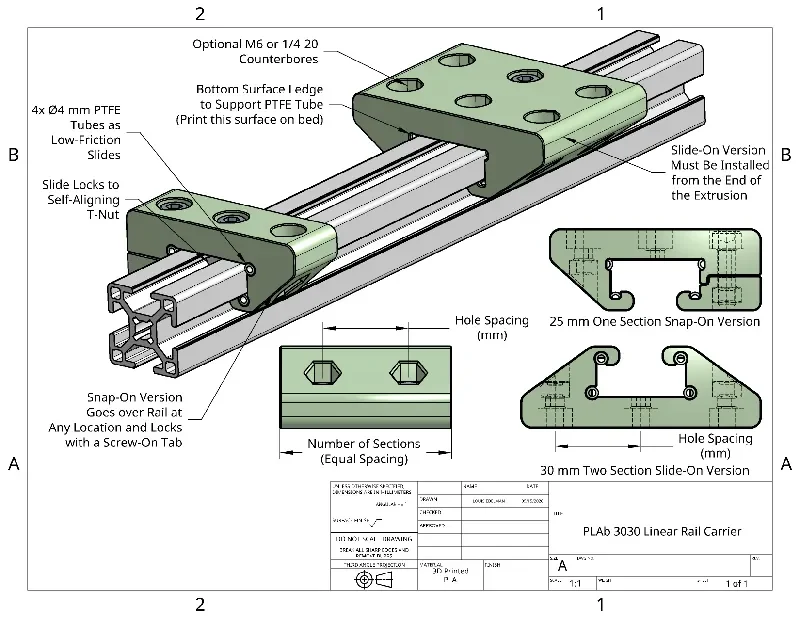

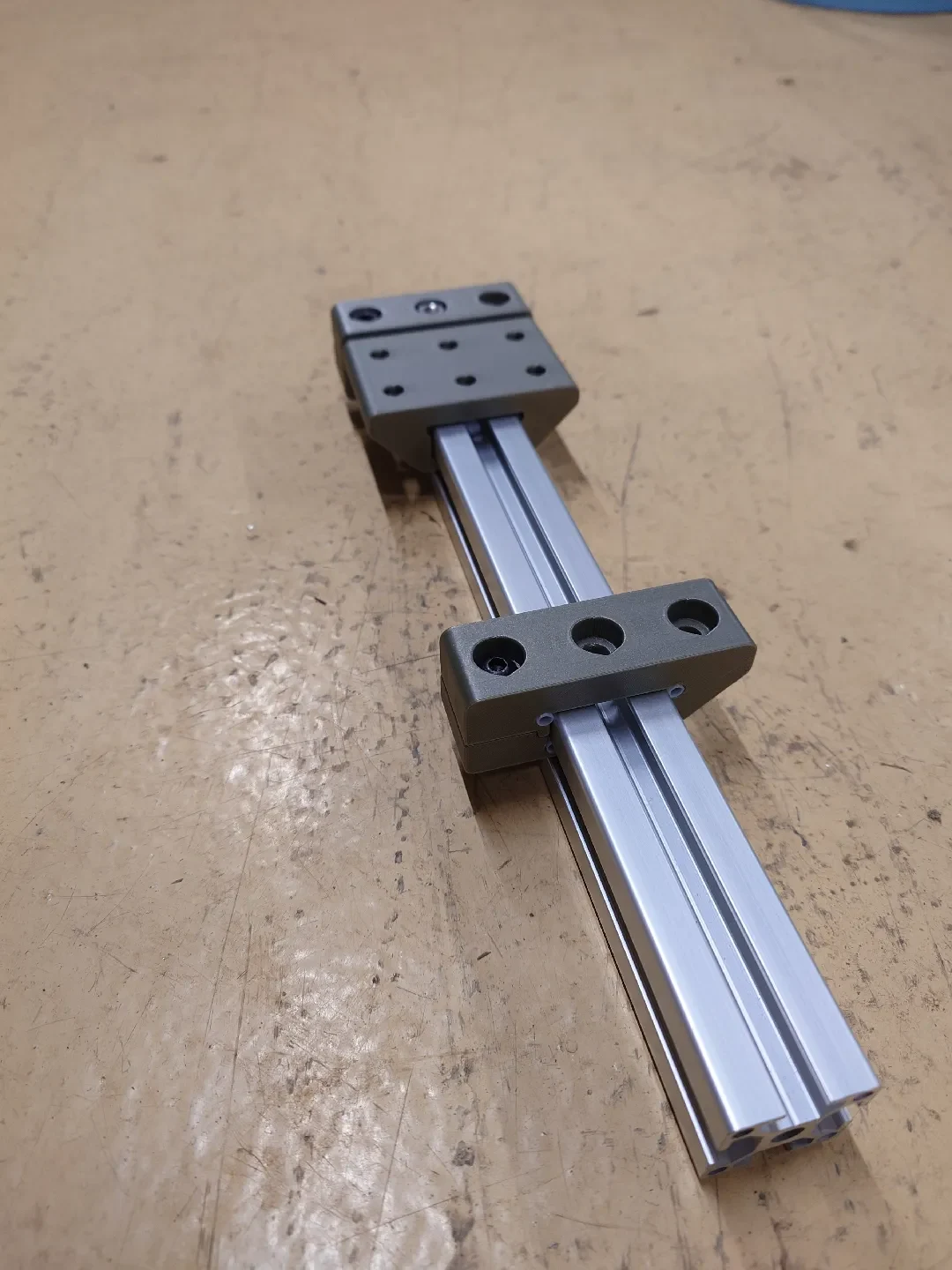

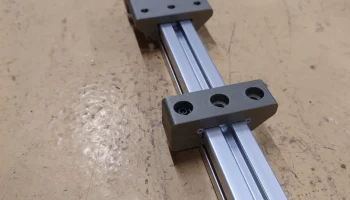

Компонент растущей коллекции оптомеханики PLAb для 3D-печати. Этот компонент превращает алюминиевый профиль 3030 (30 x 30 мм) в устойчивую линейную направляющую. Линейные рельсовые держатели регулируются до желаемого расстояния между отверстиями и длины. Используются стандартные запрессованные плоские гайки M6 или 1/4-20 для монтажа и Т-образные гайки для фиксации на профиле. Стандартная трубка из ПТФЭ с внешним диаметром 4 мм создает слегка эластичную, гладкую поверхность соприкосновения между держателем и направляющей. Это тот же стандартный размер, что и у большинства трубок Боудена для 3D-принтеров. Таким образом, они широко доступны по чрезвычайно низкой цене. Держатели можно использовать в паре с оптическим макетом PLAb и PLAb 3030 Feet.
Пожалуйста, поделитесь тем, что вы создаете с помощью PLAb as Makes, здесь, на Printables. Если у вас возникла проблема, вам нужна индивидуальная версия для вашего приложения или у вас просто есть предложение, оставьте комментарий или свяжитесь со мной через страницу моего профиля.
Лицензия и поддержка
Если вы считаете систему полезной, поделитесь ею со своими коллегами. Если это облегчит или удешевит настройку вашей лаборатории, возможно, купите мне кофе, чтобы я мог продолжить разработку системы и сохранить ее бесплатной и открытой доступной по лицензии Open Community License (OCL) с подключаемым модулем общей атрибуции (GAtt).
Использование трубки Боудена из ПТФЭ для линейного рельса было вдохновлено роликом Printabot на YouTube.
Конфигурации

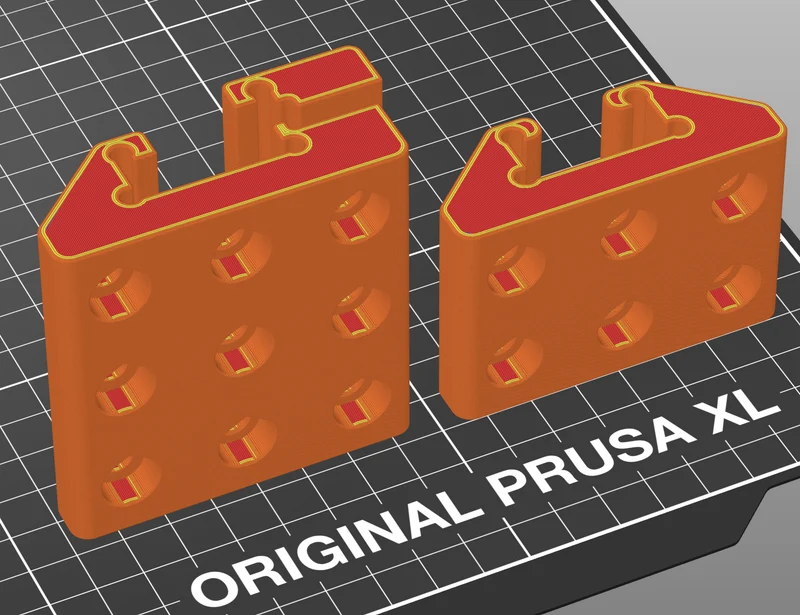

Подмножество опций оператора связи можно загрузить прямо здесь, на странице Printables. Эти модели с гайкой M6 и расстоянием между ними 25 и 40 мм я чаще всего использую в своей лаборатории.
Если вам нужен другой размер, вы можете создать именно тот, который вам нужен, в конфигураторе OnShape. Если вы загружаете документы OnShape, загрузите один из файлов или отметьте «Нравится» здесь, на странице Printables. Таким образом, этот проект смогут найти другие :).

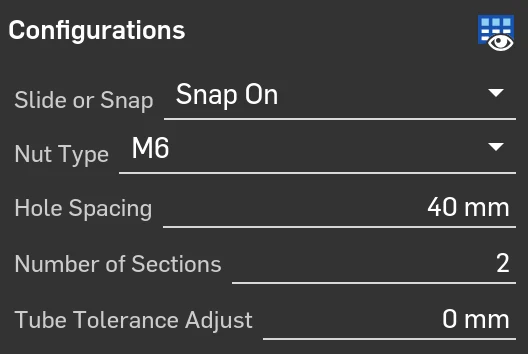

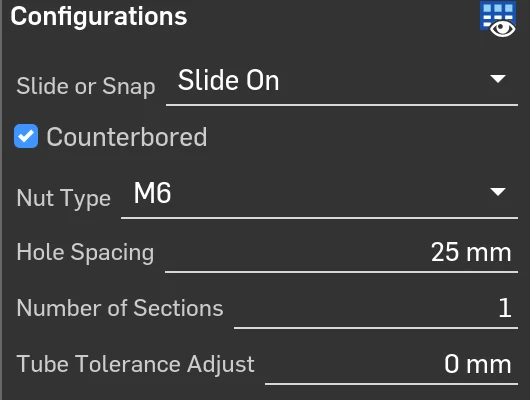

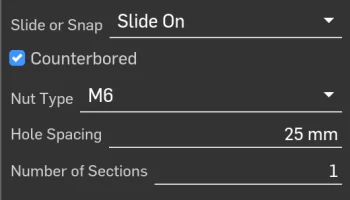

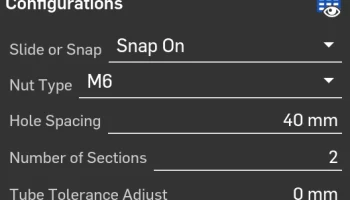

Параметры
Скольжение или привязка: в раскрывающемся списке для модели устанавливается режим «Скольжение» или «Привязка».
Slide-On, который печатается как единое целое и надевается с конца экструзии.

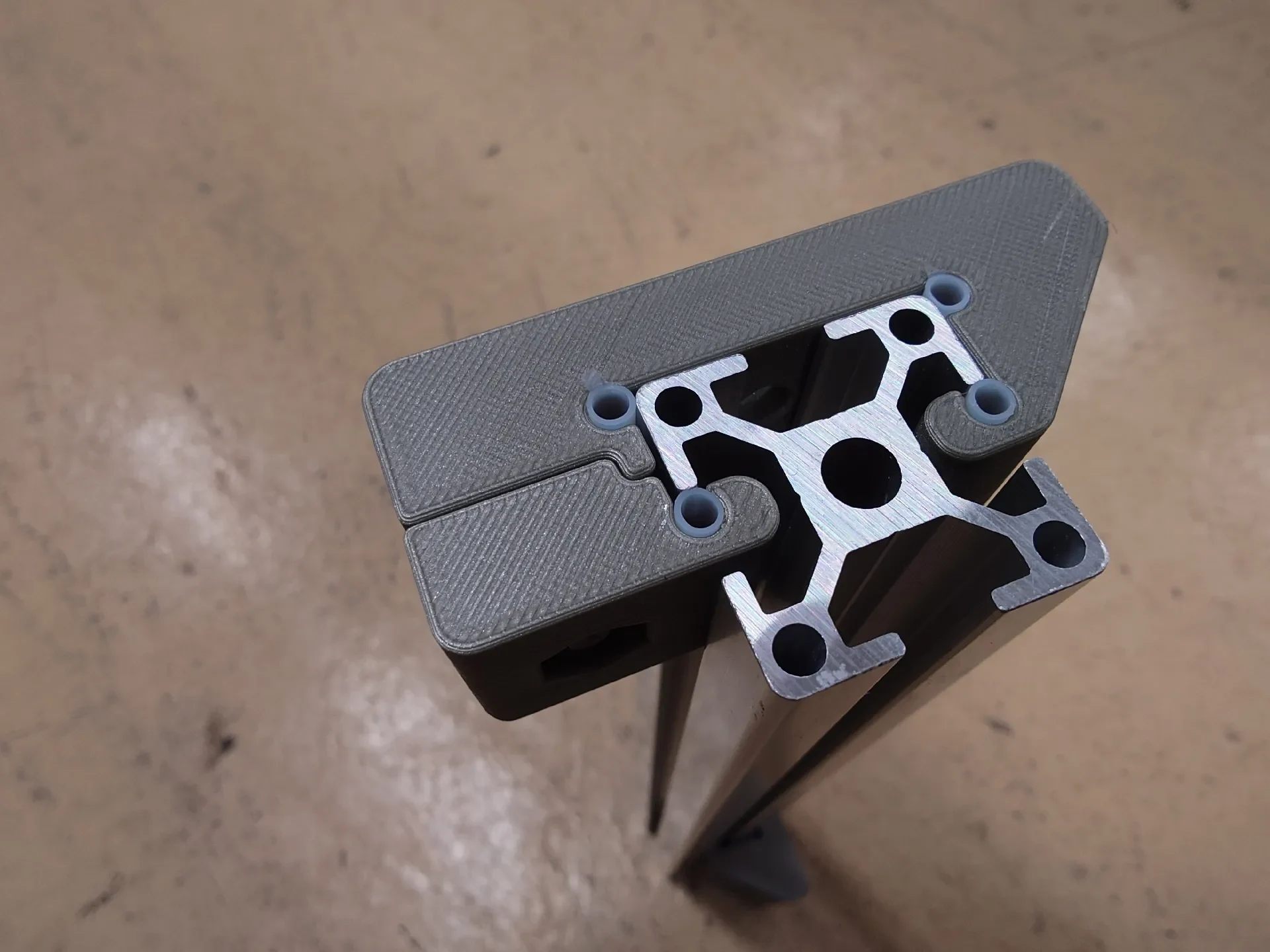

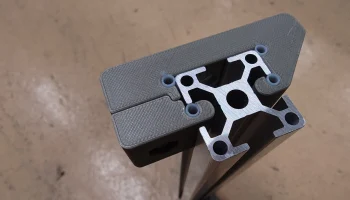

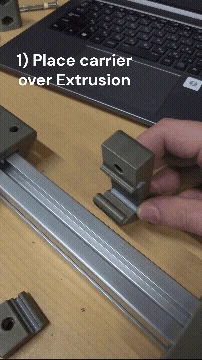

Snap-On, который печатается двумя частями и может быть прикреплен в любой точке без четкого пути к концу экструзии. Эти две части имеют названия «Snap» и «SnapTab».
Расточено: флажок, позволяющий указать, нужно ли растачивать монтажные отверстия.
Версии Snap-On должны иметь расточку и скроют эту опцию.
Тип гайки: раскрывающийся список для выбора размера гнезда гайки M6 (ISO) или 1/4-20 (ANSI).
Расстояние между отверстиями (мм): устанавливает расстояние между монтажными отверстиями в направлениях X и Y.
Минимум 25 мм для гайки M6, 25,4 мм для гайки 1/4-20.
Установите как D в номерах деталей.
Количество секций: количество рядов монтажных отверстий для создания массива монтажных отверстий 3xN.
N в номерах деталей
Регулировка допуска трубки (мм): коэффициент отклонения диаметра 4-миллиметровых пазов из ПТФЭ, который можно немного отрегулировать вверх или вниз, чтобы лучше соответствовать вашим конкретным трубкам и допускам принтера.
Рекомендуется вносить корректировки с шагом 0,05 мм по мере необходимости, если трубки слишком тугие или слишком свободные для вашего конкретного отпечатка. Отрицательные поправки для свободных трубок и положительные для тугих трубок.
Примеры именования деталей
Выдвижные версии
Carrier30--D<Расстояние между отверстиями в мм>-N<Количество секций>--Салазки
Прикрепляемые версии
Carrier30--D<Расстояние между отверстиями в мм>-N<Количество секций>-Привязка
Carrier30--D<Расстояние между отверстиями в мм>-N<Количество секций>-SnapTab
Например:
Carrier30-ANSI-D25.4-N3-C-Slide — это модель надвижной гайки 1/4-20 с тремя рядами на расстоянии 25,4 мм (1 дюйм) и цековками.
Carrier30-ISO-D25-N2-C-Snap — это модель защелкивающейся гайки M6 с двумя рядами отверстий с расстоянием между отверстиями 25 мм и цековками. Его необходимо распечатать с помощью прилагаемого Carrier30-ISO-D25-SnapTab.

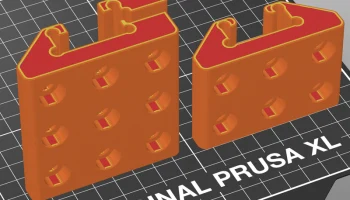

Рекомендуемые настройки печати
Система спроектирована
