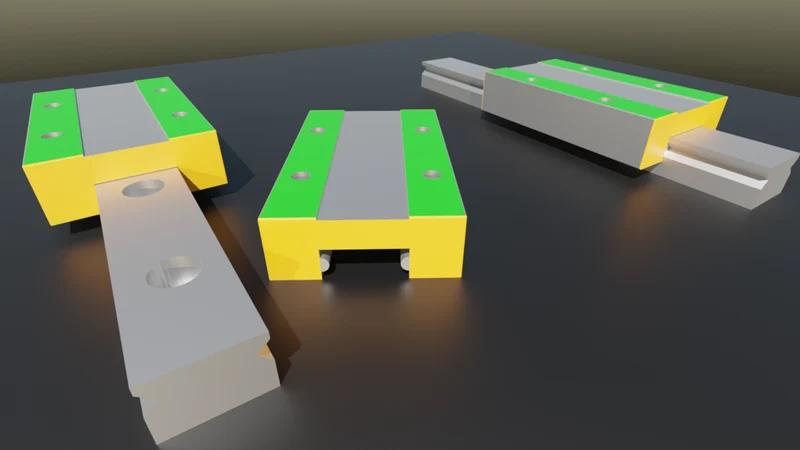

MGN12 Rail и блочные объекты MGN12H с точными размерами

Эти линейные рельсы MGN12 и блочные объекты MGN12H с точными размерами предназначены в качестве вспомогательных инструментов в прототипирование и проектирование.

Существует 2 типа рельсов: один без отверстий, который можно удлинить/растянуть до любой желаемой длины путем изменения ��асштаба оси X, другой с правильным расположением и размером отверстий спроектирован (в соответствии с официальными спецификациями) с начальным отверстием на расстоянии 10 мм от начала рельса, а остальные отверстия находятся на расстоянии 25 мм друг от друга, последнее отверстие находится на расстоянии 15 мм от конца рельса, так что достаточно прикрепить новый рельс, чтобы получить следующее отверстие на расстоянии 25 мм друг от друга. 25 мм.

Что касается блока MGN12H, размеры должны соответствовать официальным спецификациям, даже если внешний вид блока отличается от вашего.

Если вы хотите напечатать их на 3D-принтере, имейте в виду, что вам нужен принтер с очень высокой точностью и сопло меньше 0,4, чтобы иметь возможность соединить детали вместе. Если вместо этого вам просто нужен макет для общих индивидуальных размеров, тогда подойдет любой принтер.

Категория: Детали для 3D-принтеров
