QR или резьбовой адаптер - штатив к планке Пикатинни

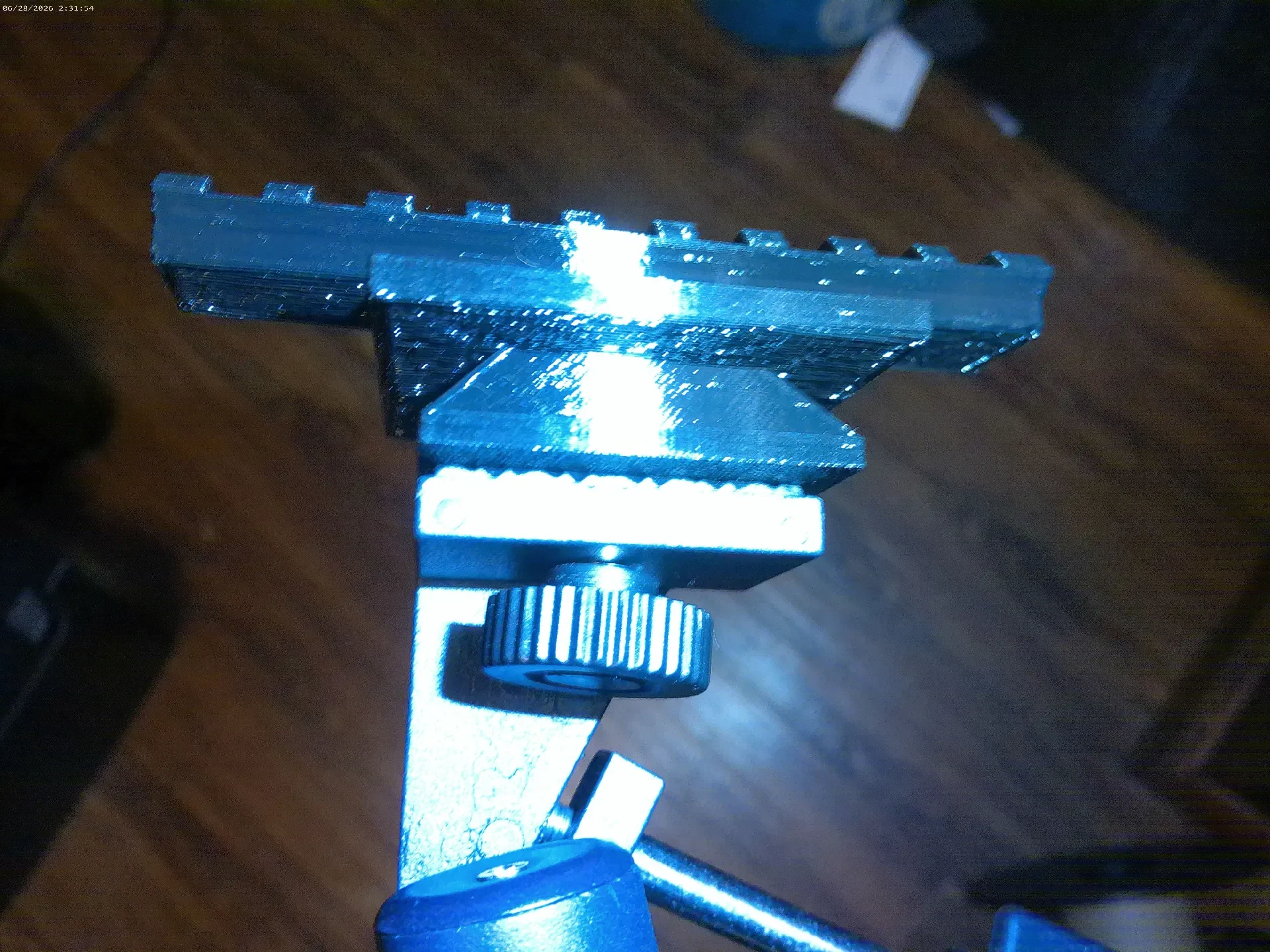

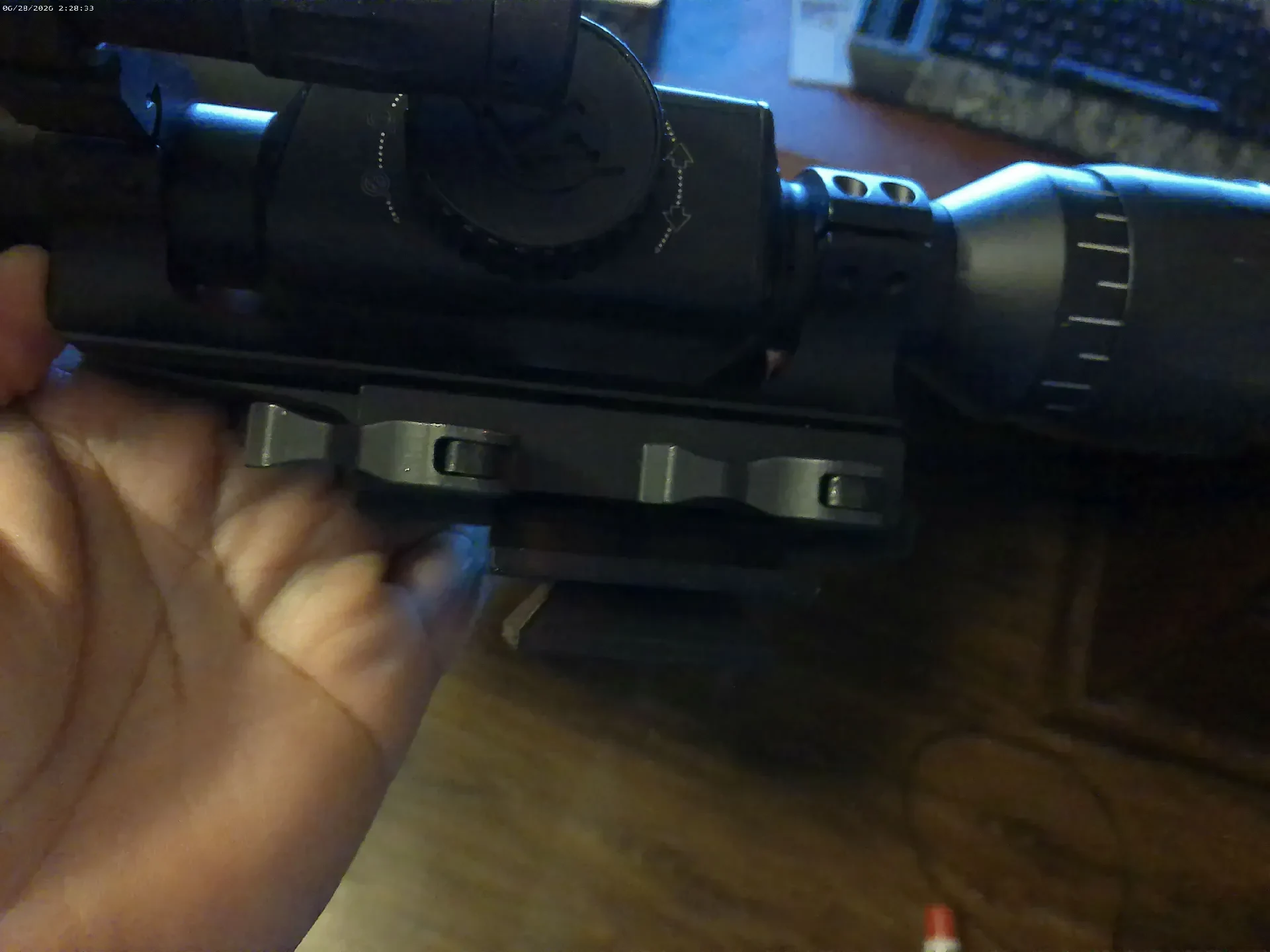

Я нашел только один адаптер планки Пикатинни к штативу, чтобы я мог установить прицел на штатив. Я сделал это, но основание оказалось слишком большим, чтобы вместить мое быстросъемное крепление (QR). У меня также есть небольшой штатив для зрительной трубы с винтом вместо крепления QR. Это ремикс, который исправляет обе эти проблемы. Базовые размеры я взял с универсального QR-крепления, полученного на Amazon. Это крепление работало на нескольких QR-штативах разных производителей.
Я заполнил основание исходной модели и добавил отверстие глубиной 10 мм, размер которого соответствует международно признанному винту 1/4-20. Если вы решите использовать ввинчиваемый штатив, вам придется нарезать резьбу самостоятельно. Используйте винт от штатива или винт 1/4-20, двигайтесь медленно и время от времени выкручивайте винт, пока вы прорезаете отверстие. Это обеспечит плотное прилегание к штативу без обрыва напечатанных на 3D-принтере нитей. Вы можете попробовать нагреть винт, чтобы облегчить задачу, но я этого не делал. Если у вас есть метчик 1/4-20, вы также можете использовать его.

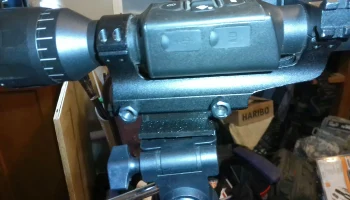

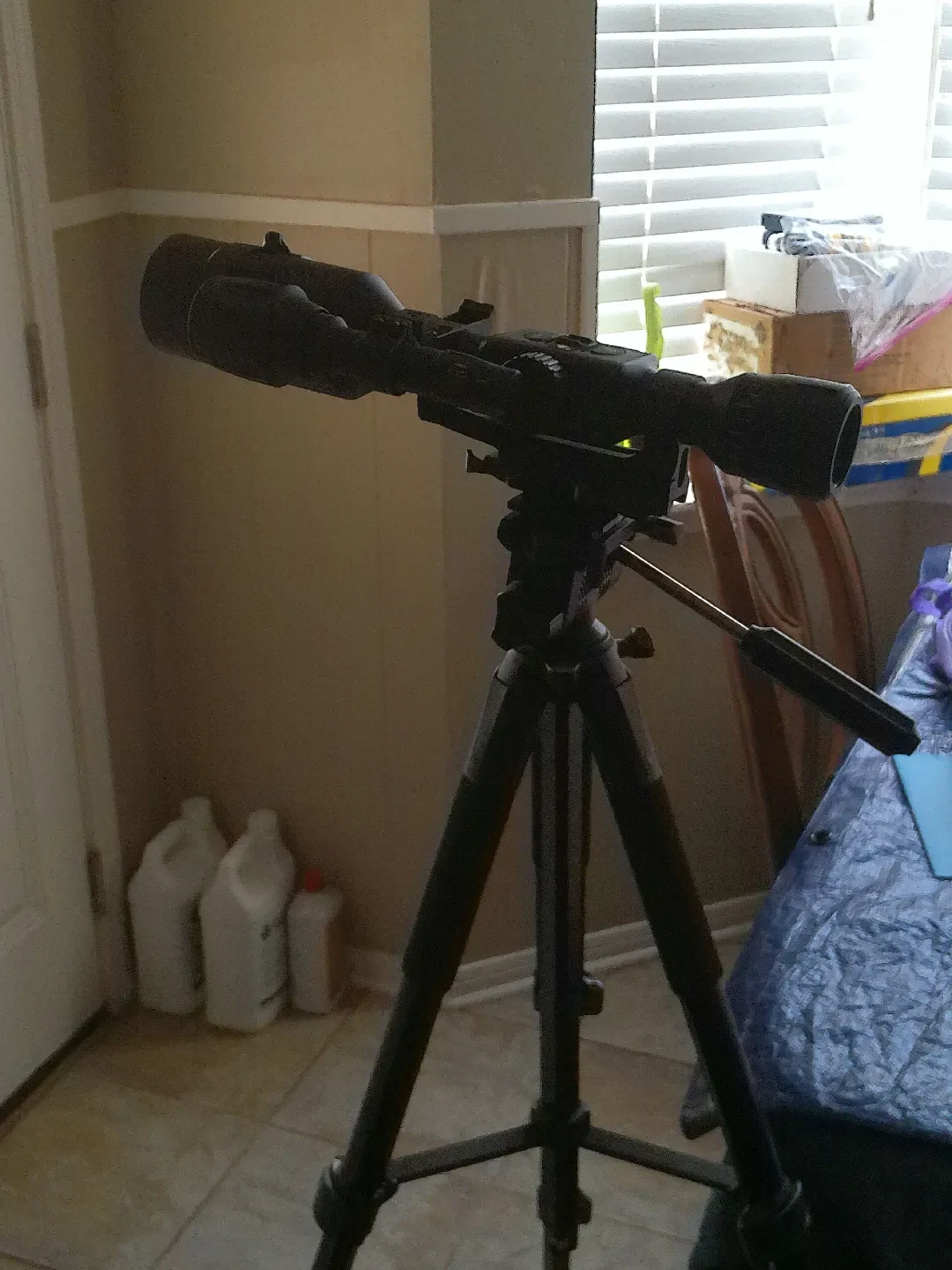

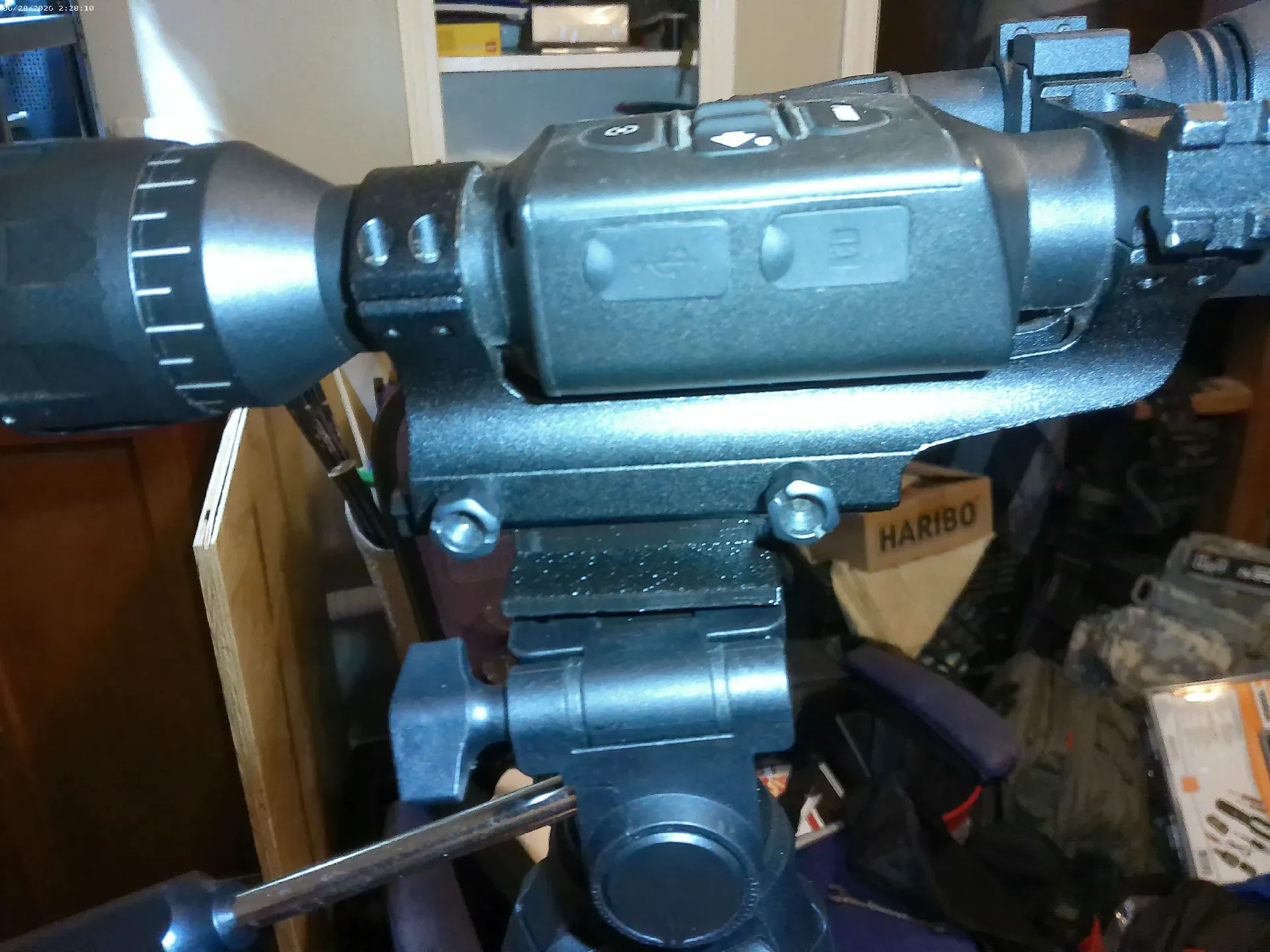

Я напечатал это в PETG. Это заняло около двух часов и использовало менее 30 граммов нити, включая подставки. Настройки, которые я использовал для опор, позволили им отделиться почти на две части. Благодаря всего лишь двум настенным петлям и заполнению на 10 % крепление оказалось достаточно прочным, чтобы удержать мой ATN X-Sight 4K Pro 5-20x с осветителем (более 0,99 кг).
Настройки поддержки Flash Studio: Дерево: Автоматическое уменьшение размера, Пороговый угол: 45, Перекрытие порога: 50 %, Плотность первого слоя: 2 мм. Только на рабочей пластине. Поддержка только критических областей. Все активированные параметры «Игнорировать небольшие выступы». Расстояние по оси Z сверху и снизу 0,28 мм. Расстояние между базовыми узорами 2,5 мм. Верхний и нижний слои интерфейса 2. Шаблон интерфейса по умолчанию. Расстояние между верхним интерфейсом 0,25 мм. Расстояние между нижним интерфейсом 0,5 мм Расстояние между опорой и объектом XY 0,8 мм. Зазор первого слоя опоры/объекта 0,2 мм. Максимальная длина моста 10 мм. Независимая высота поддерживающего слоя активна. Расстояние и диаметр ветки опоры для дерева 5 мм. Угол ответвления 45 градусов. Автоматическая ширина полей активна. Ширина козырька опоры для дерева 3.
