3-сторонний усиленный угловой соединитель для палаток

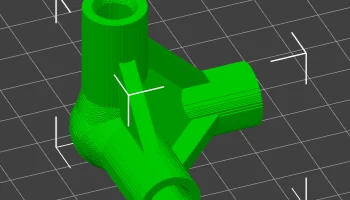

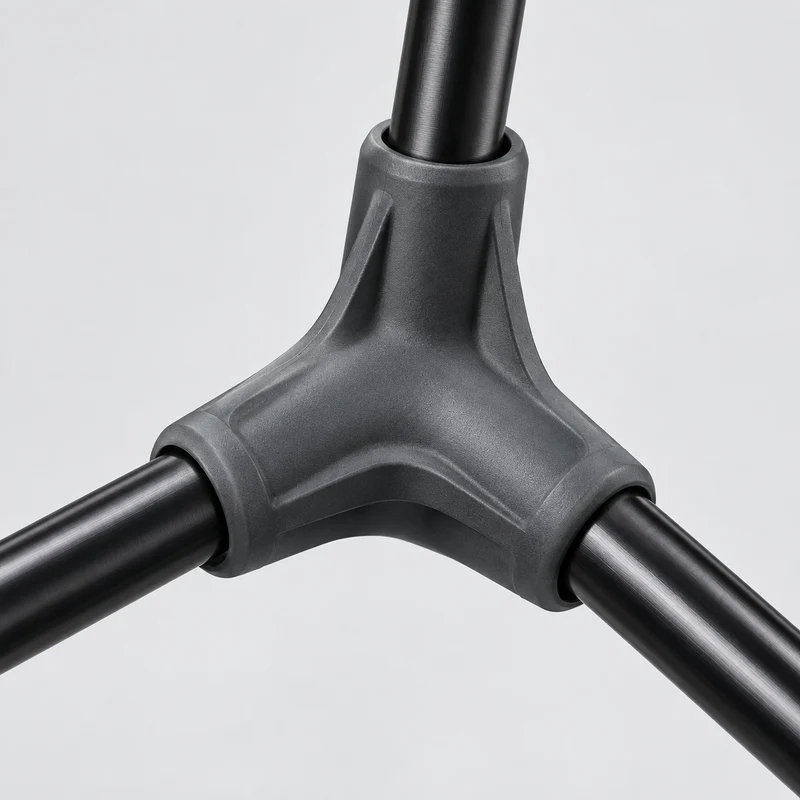

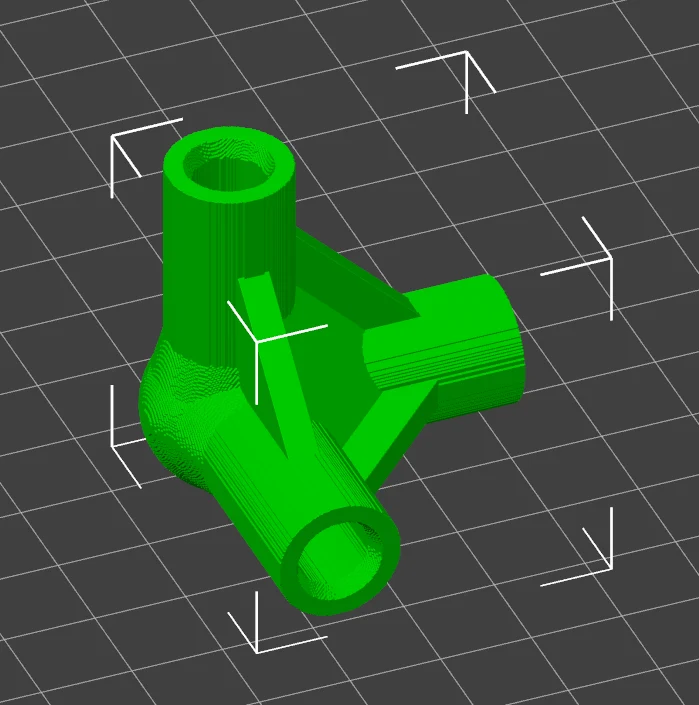

Усиленный трехсторонний угловой соединитель под углом 90 градусов, предназначенный для опор палаток, брезента и индивидуальных каркасов уличных навесов. Разработанный специально для применений с высокими нагрузками, таких как походные кухни и пирамидальные конструкции, он оснащен встроенными косынками для распределения нагрузки, коническими корневыми переходами и сферическим сердечником для предотвращения растрескивания под ветровыми и рычажными нагрузками.

Диаграмма процентного масштабирования слайсера

Базовая модель разработана в масштабе 1:1 (100%) для опор с внешним диаметром (НД) 7,6 мм.

Целевой полюс OD

Масштабный коэффициент среза (%)

Глубина гнезда

Внешний диаметр разъема

6,0 мм

79,0%

23,7 мм

10,6 мм

7,0 мм

92,1%

27,6 мм

12,4 мм

7,6 мм (базовая модель)

100,0%

30,0 мм

13,5 мм

8,5 мм

111,8%

33,5 мм

15,0 мм

9,5 мм

125,0%

37,5 мм

16,8 мм

11,0 мм

144,7%

43,4 мм

19,5 мм

16,0 мм

210,5%

63,1 мм

28,3 мм

Масштабный коэффициент (%)=(Целевой полюс OD7,6)×100\text{Масштабный коэффициент (\%)} = \left(\frac{\text{Целевой полюс OD OD}}{7,6}\right) \times 100Масштабный коэффициент (%)=(7,6 Целевой полюс OD )×100

Руководство по настройкам 3D-печати

Материал: используйте PETG, ASA или ABS для защиты от атмосферных воздействий и ультрафиолетового излучения.

Настенные петли: установите от 6 до 8 стен, чтобы кронштейны были на 100% прочными.

Заполнение: 45-50 % заполнение Gyroid для обеспечения разнонаправленной прочности.

Температура печати: печатайте при верхнем пределе диапазона используемой нити, чтобы обеспечить максимальное склеивание слоев.

Ориентация: поместите центральный стержень под углом 45° на рабочую пластину, чтобы предотвратить совмещение линий слоев под действием изгибающего напряжения.

Правила проектирования 3D-моделирования

Зазор отверстия: добавьте от +0,25 мм до +0,35 мм к номинальному диаметру опоры для обеспечения запрессовки и зазора эпоксидной смолы.

Глубина гнезда: Глубина вставки гнезда должна быть не менее 4 диаметров опоры.

Угловые скругления: добавьте скругления минимум от R2,0 до R3,0 мм на всех соединительных корнях, чтобы устранить концентрацию напряжений.

Вводные фаски: включите фаску размером 1,5-2,0 мм под углом 45° на каждом входе в гнездо для гладкого полюса. вставка.
