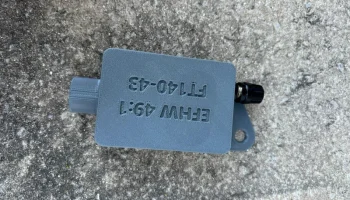

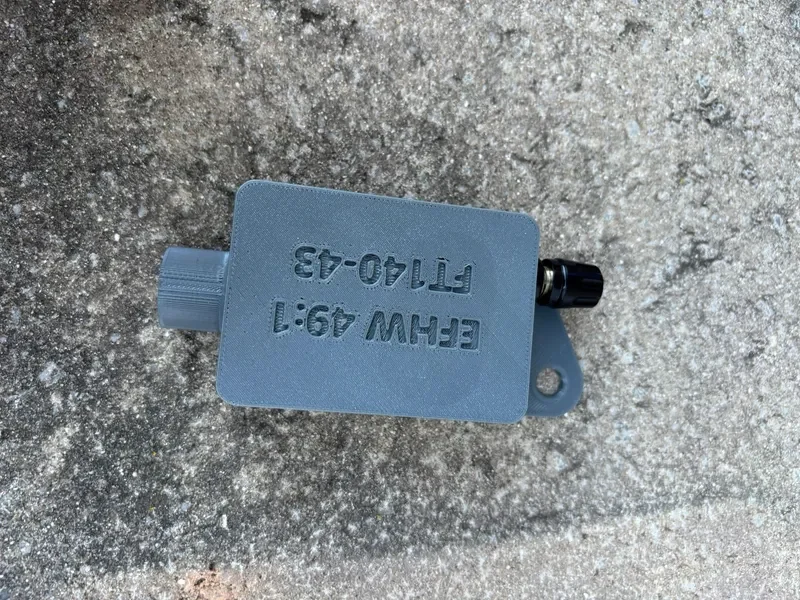

Трансформатор EFHW UNUN 49:1
Источник:

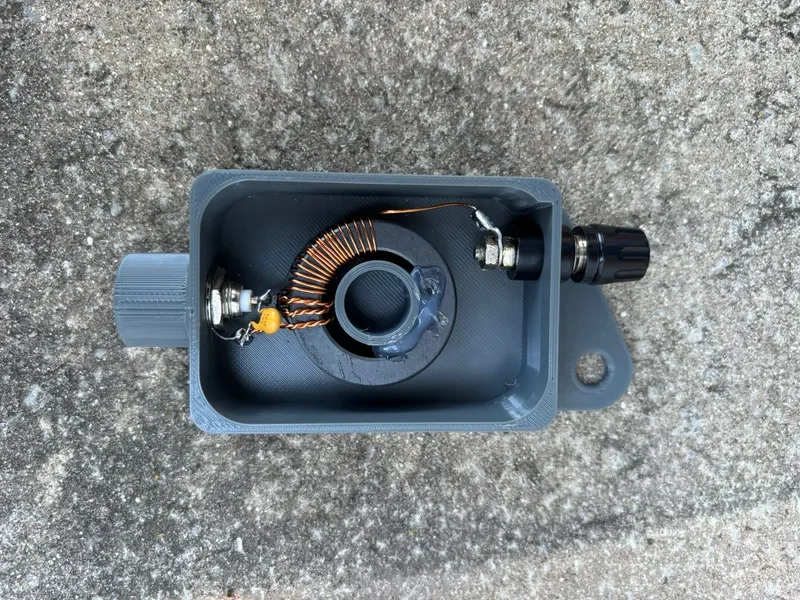

Трансформатор для антенн с торцевым питанием, 49:1. Необходимые детали:
140-43 феррит
Слюдяный конденсатор 100 пФ (опционально, необходим для более высоких диапазонов)
Разъем шасси BNC
Разъем лабораторного источника питания или ана��огичный
1м ок. медный провод 1 мм

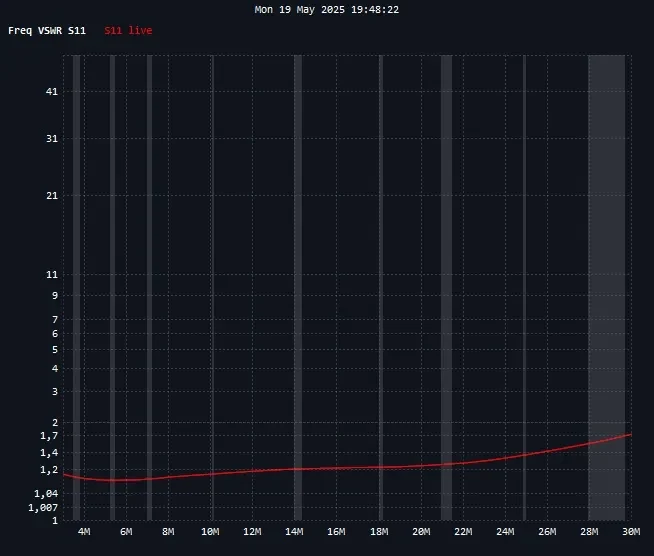

Протестировано с эквивалентной нагрузкой 2530 Ом, КСВ ниже 2:1 для всех диапазонов до 27 МГц. Используйте горячий клей, чтобы закрепить феррит, и клей CA, чтобы закрепить крышку. Обмотка составляет 3:21 витков первичный/вторичный
