Festool - MFT/3 - Поддержка направляющих и угловых упоров..

Вдохновение

Многофункциональный стол Festool MFT/3 — это великолепный инструмент, оснащенный угломером и системой направляющих для точных пропилов под углом — фантастика! Однако, когда мне не нужно резать, я хочу полностью использовать поверхность стола, не загромождая ее. В то же время я хочу, чтобы все компоненты для резки с помощью углового упора и направляющей были легко доступны. Это вдохновило меня на создание решения, которое оптимально и практично использует пространство под столом.

Описание проекта

Компания Festool известна своей приверженностью чистоте, порядку и эффективности — ценностям, которые ценит каждый производитель и мастер на своем рабочем месте. Этот проект основан на тех же принципах, предлагая решение, которое обеспечит порядок, доступность и идеальную интеграцию ваших инструментов с многофункциональным столом Festool MFT. Я разработал модульные опоры, полностью настраиваемые и оптимизированные для 3D-печати, которые можно привинтить к нижней раме стола. Эти опоры действуют как держатели направляющих для резки и углового калибра, гарантируя, что ваше рабочее пространство останется аккуратным, сохраняя при этом основные инструменты под рукой. Усилия разработчиков были сосредоточены на создании одного напильника, способного выполнять несколько функций, что делает это решение практичным и эффективным. Каждая деталь взаимозаменяема, что упрощает процесс сборки и снижает вероятность ошибок. В частности:

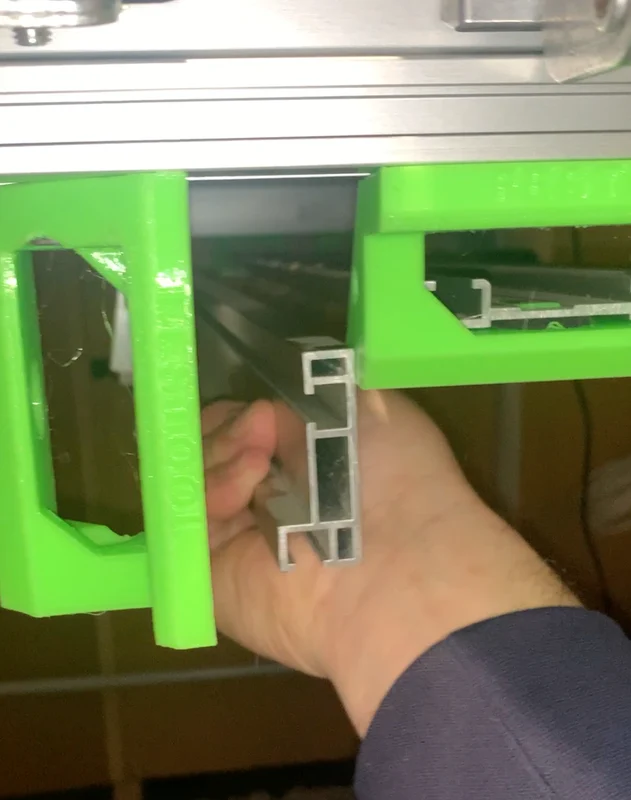

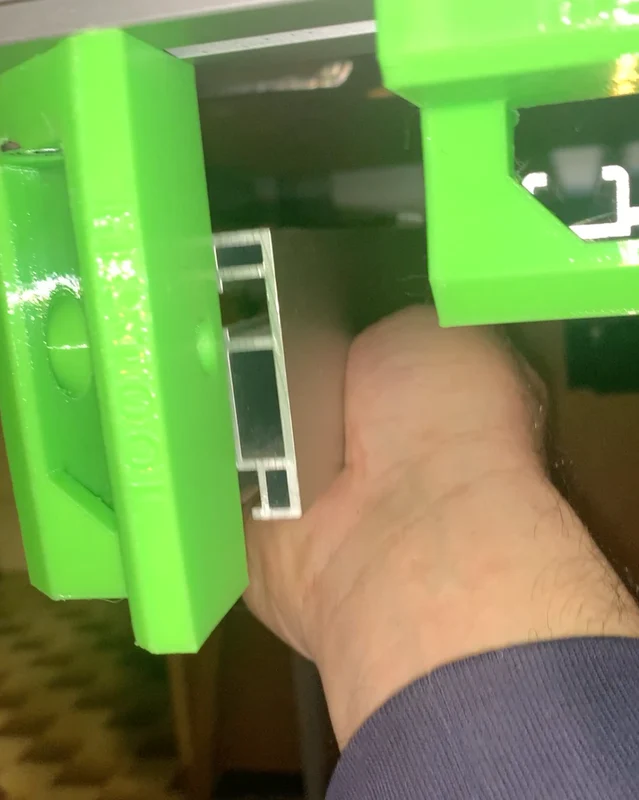

Чтобы поддерживать угловой упор, деталь следует закрепить, привинтив ее вдоль короткой стороны с помощью двух модулей.

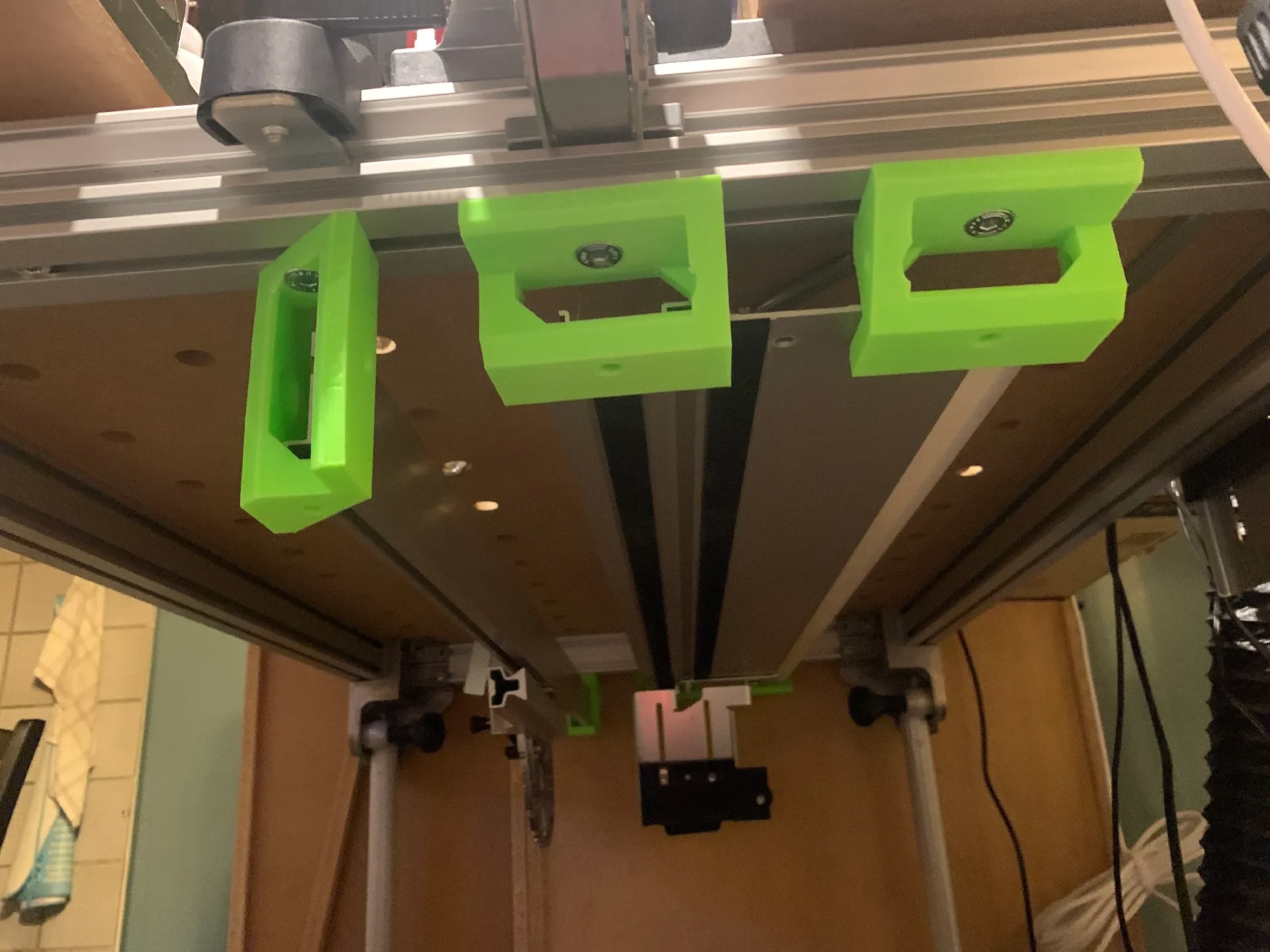

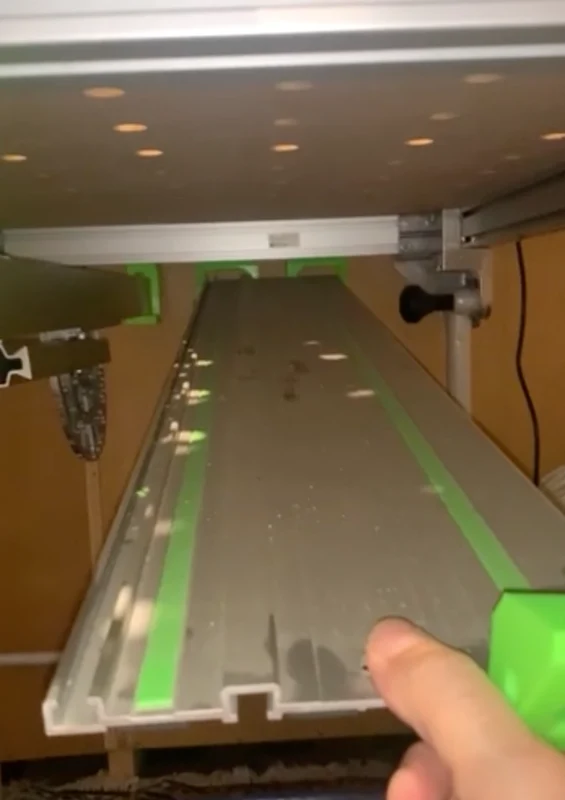

Чтобы удерживать направляющую, детали следует монтировать, привинчивая их вдоль длинных сторон с помощью четырех модулей.

Такой подход обеспечивает надежную сборку, поскольку ��дну и ту же деталь можно использовать в разных конфигурациях, не требуя дополнительных компонентов или сложных инструкций.

Почему стоит выбрать этот проект?

Точность и практичность: опоры идеально подходят для аксессуаров Festool и обеспечивают надежное хранение без ущерба для функциональности.
Максимальная организация: больше никаких разбросанных инструментов и неуместных предметов; всему есть свое место под столом.
Модульная конструкция: с помощью всего одного файла вы можете использовать опору как в вертикальной, так и в горизонтальной ориентации в соответствии с различными потребностями. Установите его вертикально (короткая сторона), чтобы удерживать угловой упор, или горизонтально (длинная сторона), чтобы закрепить направляющую. Такая универсальность упрощает сборку, сохраняя при этом функциональность.
Чистый и профессиональный вид: дизайн соответствует эстетике порядка и эффективности Festool, улучшая общий вид вашего рабочего места.
Конструкция «печать на месте». После нескольких доработок опоры теперь оптимизированы как модели «печать на месте», что устраняет необходимость в дополнительных опорах для печати. Это облегчает их печать, сохраняя при этом превосходную структурную целостность.
Легко печатать: файлы STL оптимизированы для работы с прочными материалами, такими как PETG или ABS, что обеспечивает надежность и долговечность.

Этот проект — больше, чем просто аксессуар — это способ улучшить ваше рабочее пространство в соответствии с философией Festool о поддержании чистой и организованной среды. Независимо от того, являетесь ли вы профессиональным мастером или любителем DIY, это решение поможет вам работать эффективнее, сохраняя при этом ваши инструменты в идеальном порядке. Сочетая ценности Festool с универсальностью 3D-печати, этот проект призван вдохновить производителей, которые ценят точность, эффективность и чистоту в своих мастерских. Загрузите файлы STL прямо сейчас и сделайте шаг к превращению вашего многофункционального стола в еще более функциональное и организованное пространство!

Инструкции по сборке

Для завершения сборки данного проекта вам понадобится следующее:

Распечатайте файл:

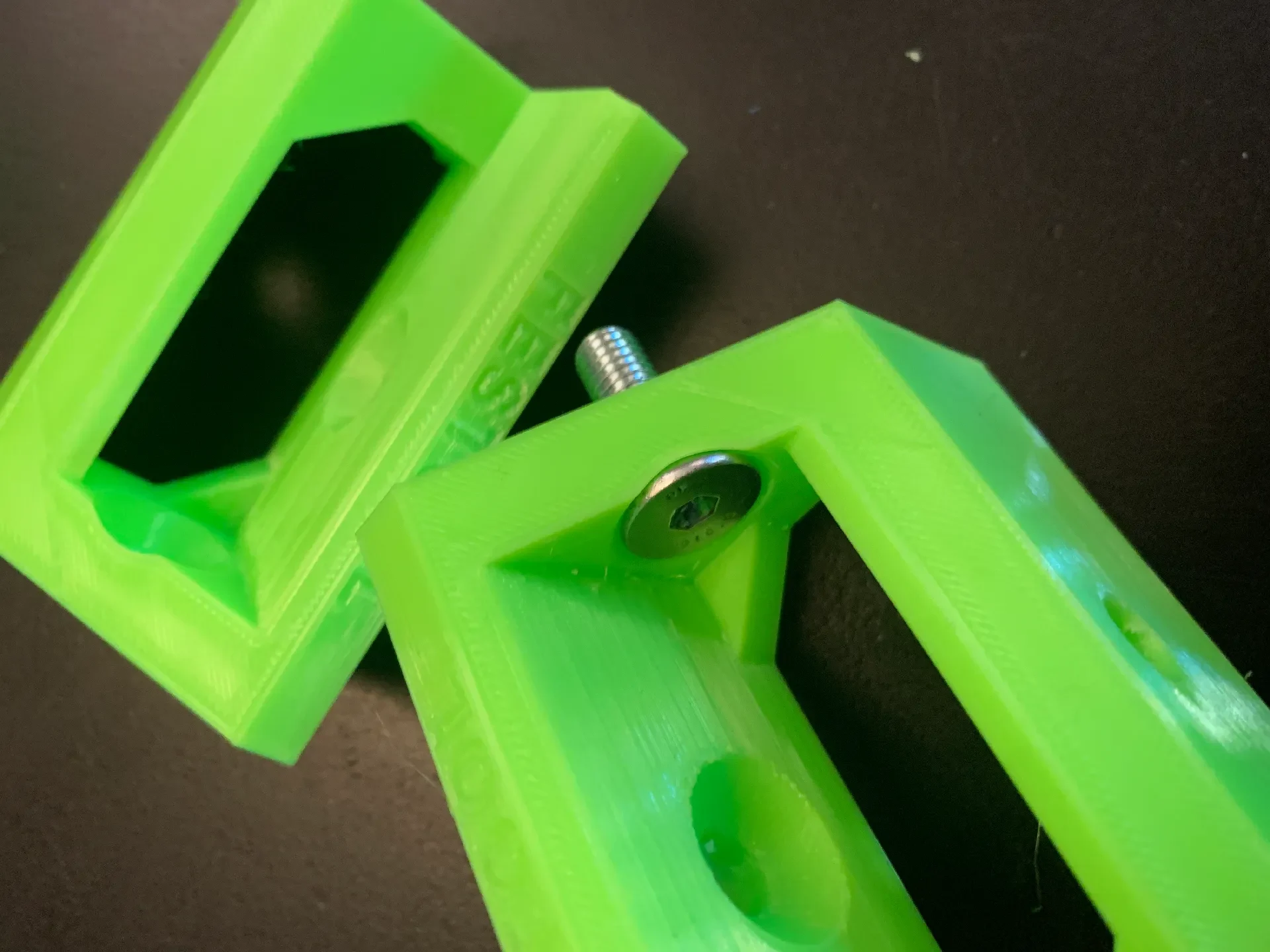

Распечатайте 6 единиц предоставленного файла STL. Убедитесь, что ваш 3D-принтер откалиброван для достижения оптимальных результатов и использует прочный материал, такой как PETG или ABS.
Требуемое оборудование:

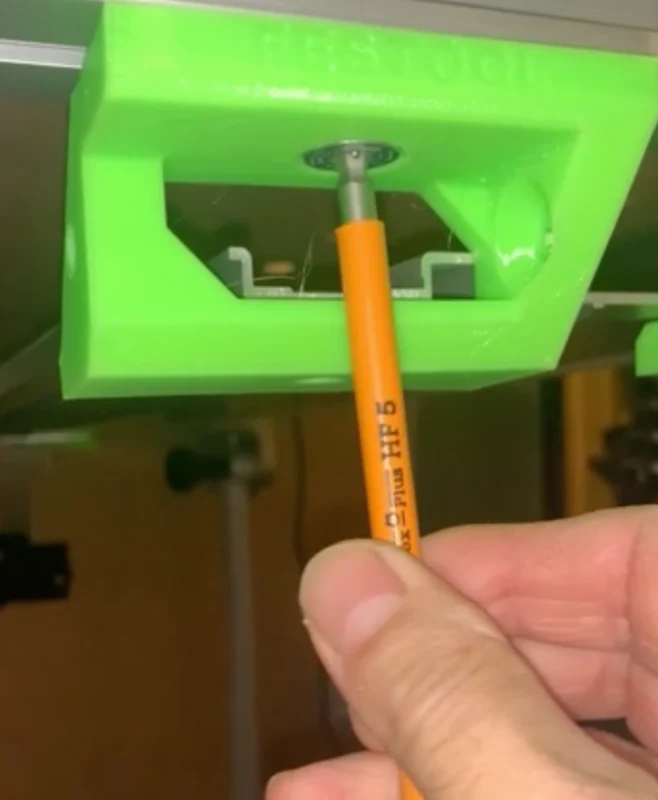

6 винтов: M8 x 20 мм, винты с шестигранной головкой и потайной головкой, соответствующие стандартам DIN 7991 / ISO 10642. Эти винты имеют внутренний шестигран��ый привод и потайную головку f.
