Форма вставной катушки радио + детали передатчика Tri-Tet

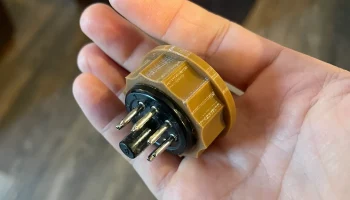

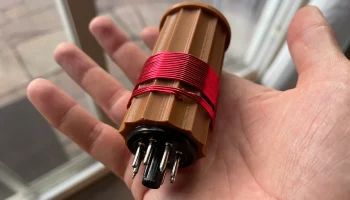

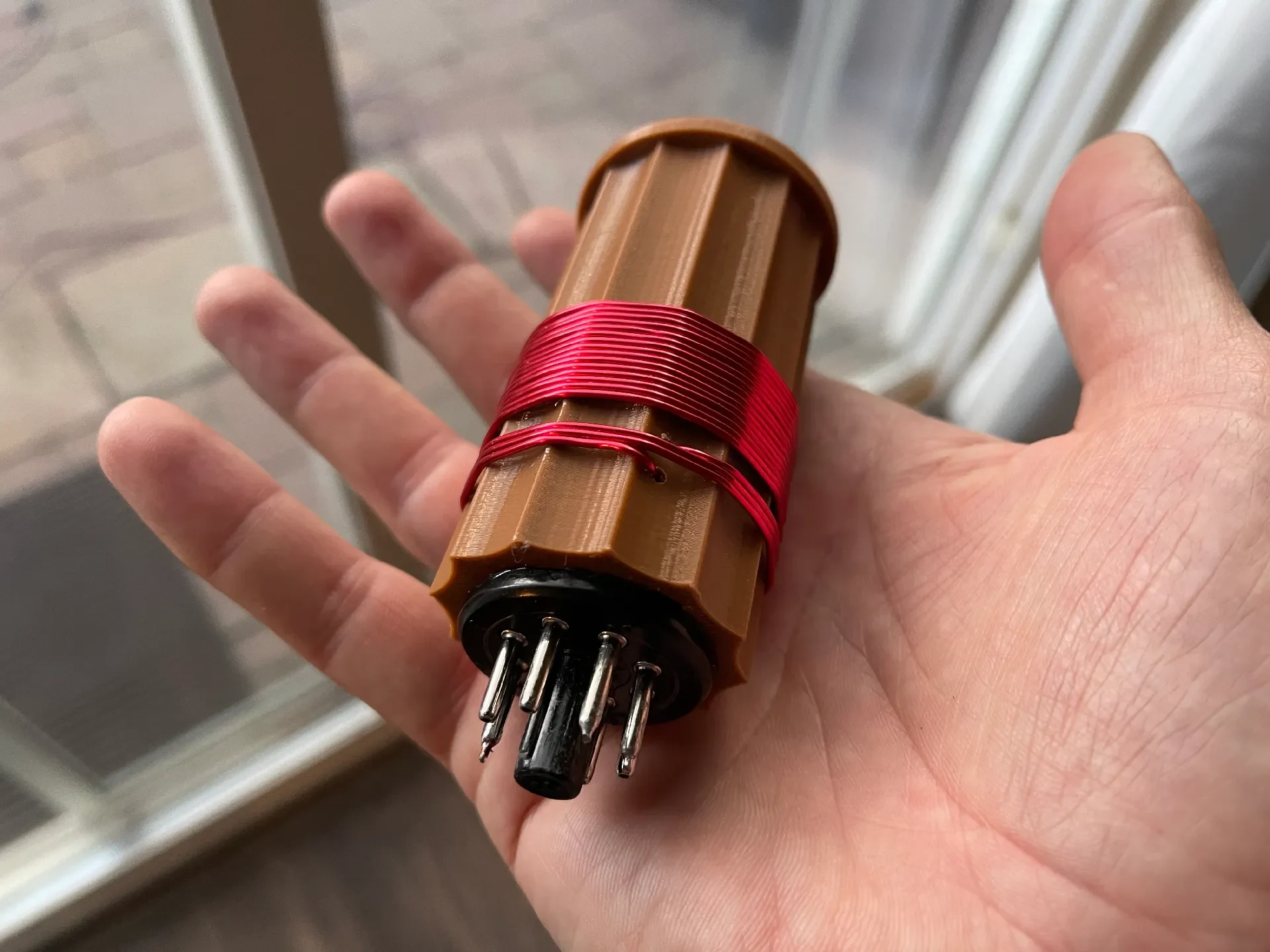

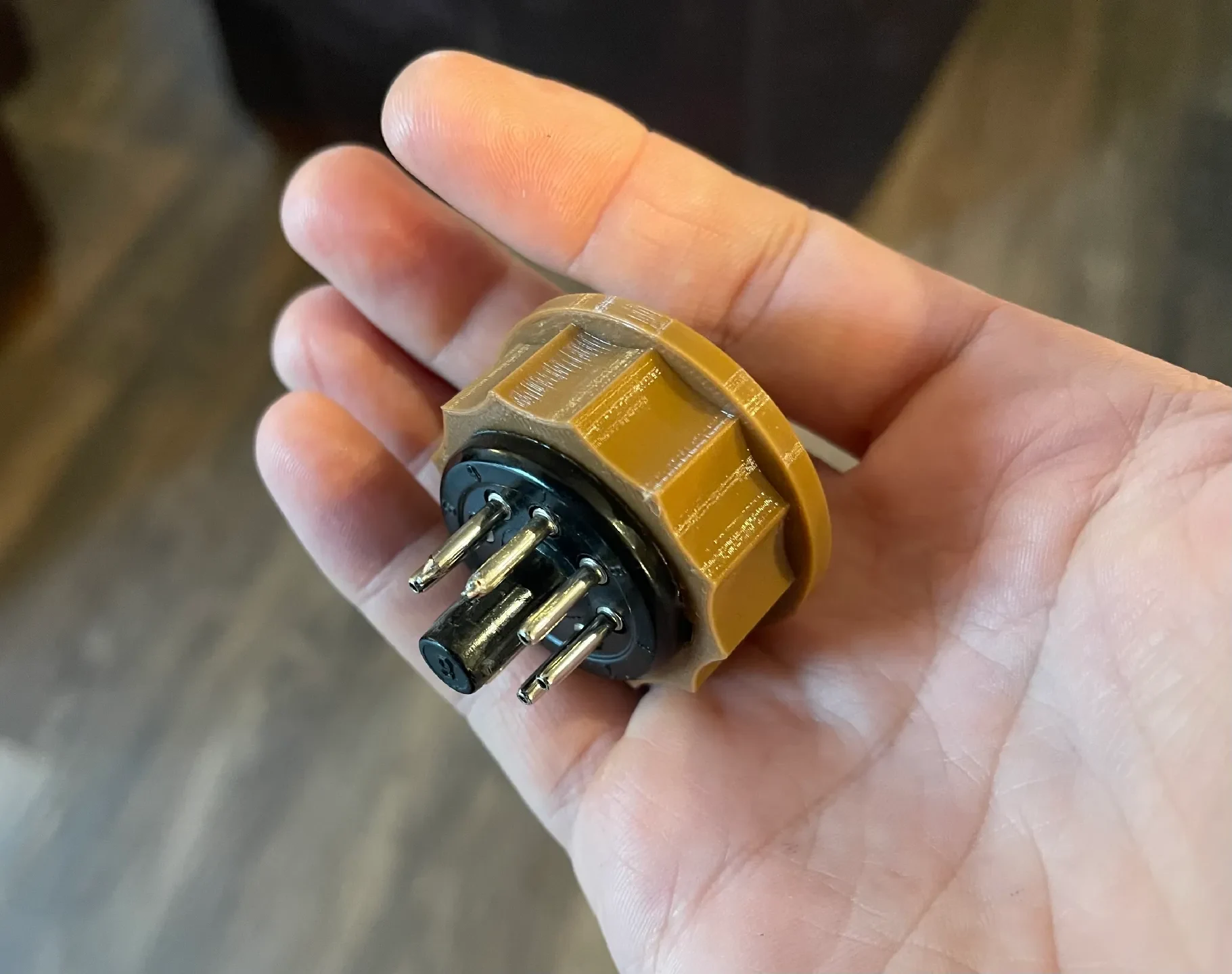

Это примерно спроектировано по образцу винтажной формы в стиле Хаммарлунда, с некоторыми изменениями. Я спроектировал его так, чтобы можно было использовать обычную восьмеричную заглушку в основании трубки:
www.tubesandmore.com/products/plug-8-pin-octal-tube-base-black-пластик
Внешний диаметр 1,625 дюйма, высота 3 дюйма.
Я напечатал это в PETG. Заполнение 20%, но все должно работать нормально. Избегайте черной нити, так как она может содержать углерод и испортить Q катушки.
Я включил файл Fusion (f3d), чтобы каждый мог его изменить.
Файл coil_form_shorting.stl предназначен для создания короткой «катушки», которая используется для замыкания цепи катодного резервуара, если вы используете эти формы для создания передатчика три-тет.

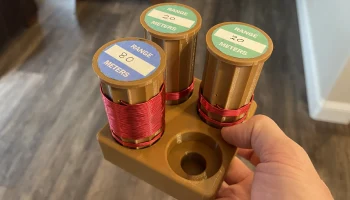

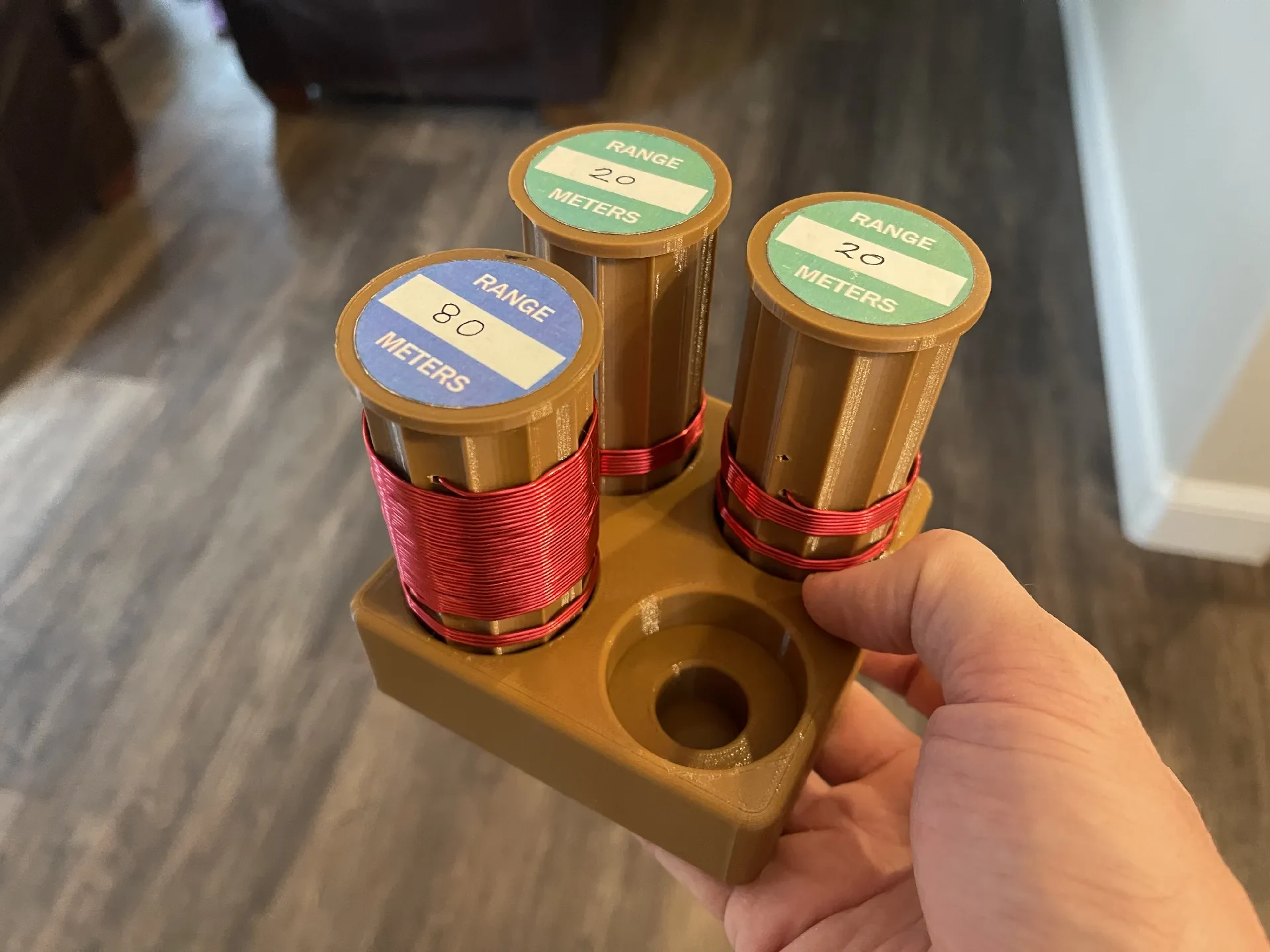

Файл «coil_holder.stl» является удобным хранилищем для этих форм катушек с восьмеричным основанием.

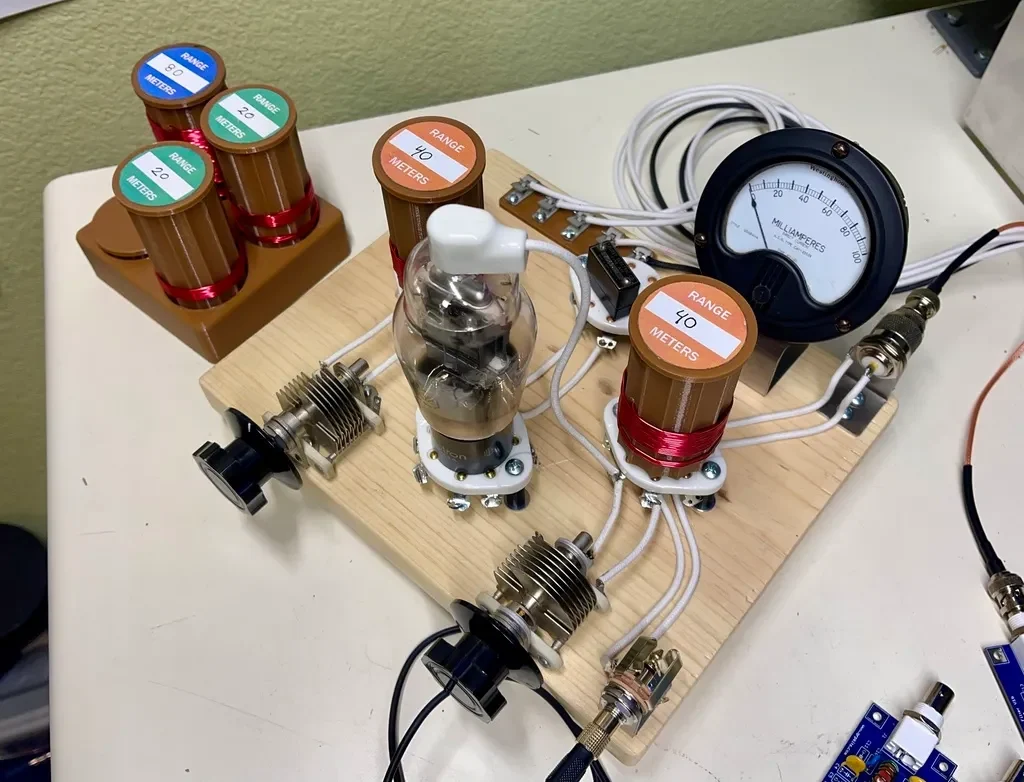

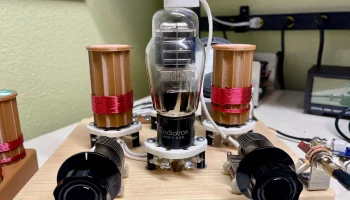

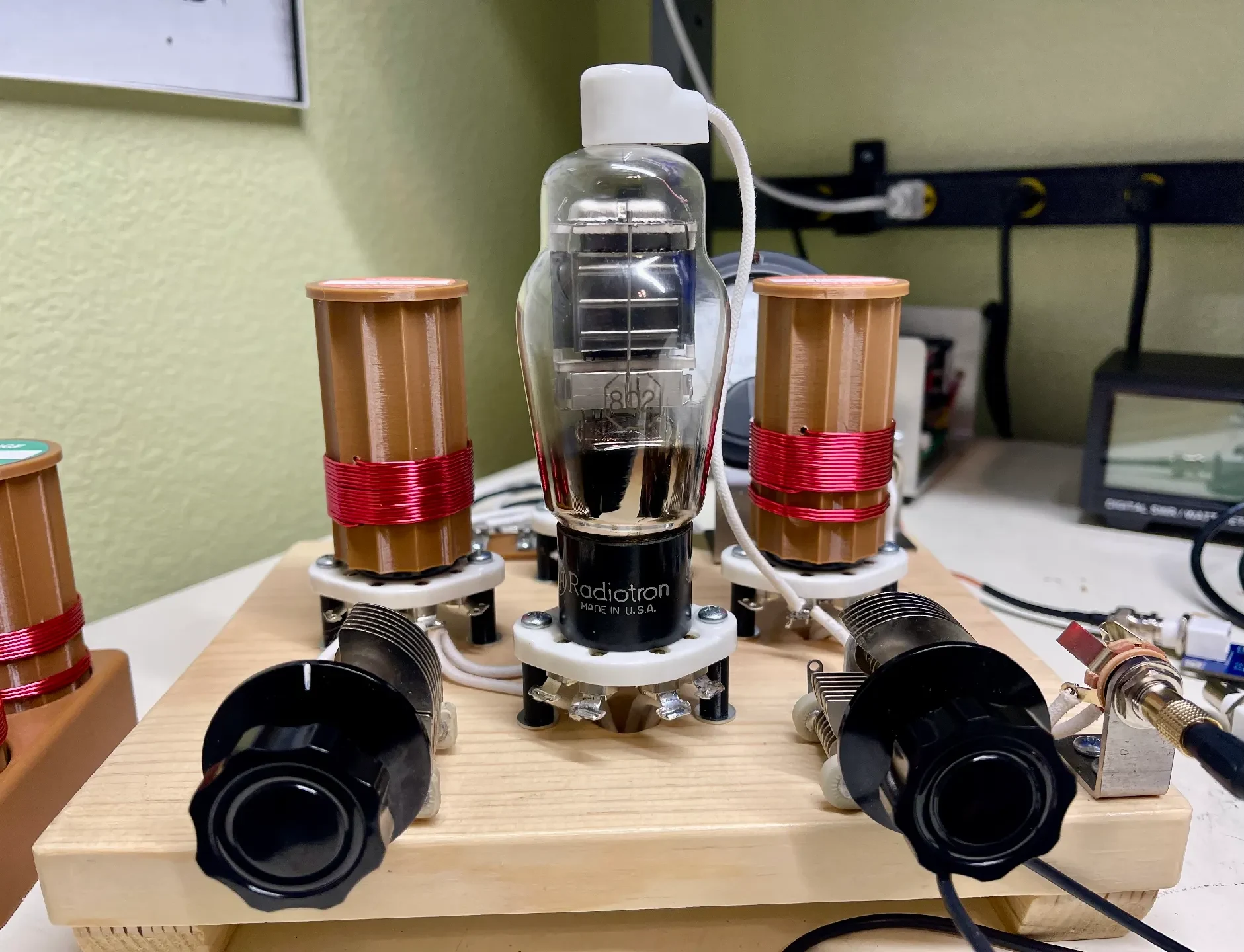

Если вы хотите попробовать свои силы в создании передатчика, показанного на картинках, вот моя запись:
docs.google.com/document/d/14SrXtxI1DQupCAxwsBaGWj4rnZI0p-irsaeU6M804OU
