Сенсорная панель Ham Radio CW - МЕНЬШЕ 10 долларов
Загрузите также файл .pdf. Чертеж и спецификация!!!

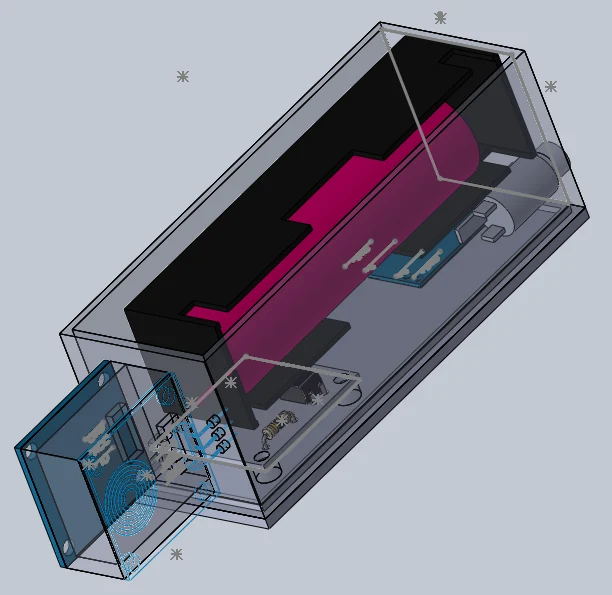

Я построил этот прототип для сенсорной панели, и он отлично работает. Это любительское радио, детка! Никаких гарантий, поручительств и прочего. Как всегда, ты сам по себе! Если хотите, сделайте соединения с помощью готовых штыревых соединительных проводов… как бы они ни назывались, или просто припаяйте их. Предпочтительнее паять снаружи пластикового корпуса, затем все запихнуть и приклеить суперклеем! В любом случае, мне нужно было несколько вольт для питания емкостных сенсорных датчиков (настройте их так, чтобы они не переключались), поэтому литий-ионный аккумулятор (ячейка 18650 — самая дорогая вещь по цене 3 доллара за штуку). Но маленькая плата контроллера заряда дешевая, с красивыми маленькими светодиодами (красным и синим), показывающими состояние зарядки. У меня максимальное напряжение достигло 4,07 В, когда это указывало на полную зарядку… Я не запустил его до конца, но только что вынутое из упаковки напряжение составило 3,53 В.
Дешево и в изобилии на Amazon… покупайте в большом количестве и дайте своим клубам собрать комплекты, и они проголосуют за вас на высокий пост. Поэтому, когда вы закончите и все заработает, вы будете удовлетворены, узнав, что вы один из немногих, у кого на вашем CW-рычаге горят ярко-зеленые светодиоды.
Радиолюбителям не нужны схемы подключения, сами разберетесь. По сути, вам просто нужно подключить положительный полюс батареи к контактам VCC на сенсорных датчиках с помощью тумблера включения/выключения. Затем верните массу на минус аккумулятора. Теперь ваши сенсорные датчики подключены к сети.

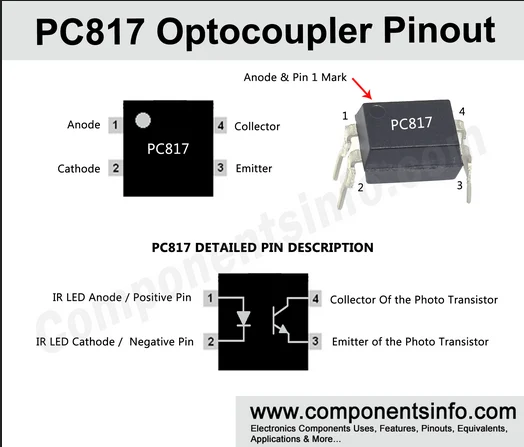

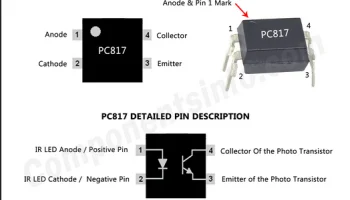

Входной сигнал от каждого из сенсорных датчиков должен пройти через сопротивление от 500 до 1000 Ом (я использовал 1000, но 817 рассчитан на 50 мА, так что, возможно, вам удастся обойтись и 100), прежде чем подключиться к одному из выводов соответствующей оптопары. Оба контакта 2 должны быть подключены к минусу батареи.
Оба контакта 3 должны быть подключены к отрицательному разъему — длинному контакту на разъеме. Затем каждый контакт 4 должен перейти на соответствующую сторону разъема. Если вы перевернете их влево/вправо, вправо/влево, вам просто придется переворачивать весло в руке, чтобы делать отметки и тире вместо тире и тире. Это должно привести вас туда. Простой.
Совет: убедитесь, что входы и выходы оптопары правильные и расположены в правильном направлении! Земля для входной стороны оптопары должна вернуться к отрицательному полюсу батареи… земля для выходной стороны оптопары должна добраться до контакта заземления на гнездо/вилка.
