Компактная светодиодная лампа COB LED формата 18650 для ...

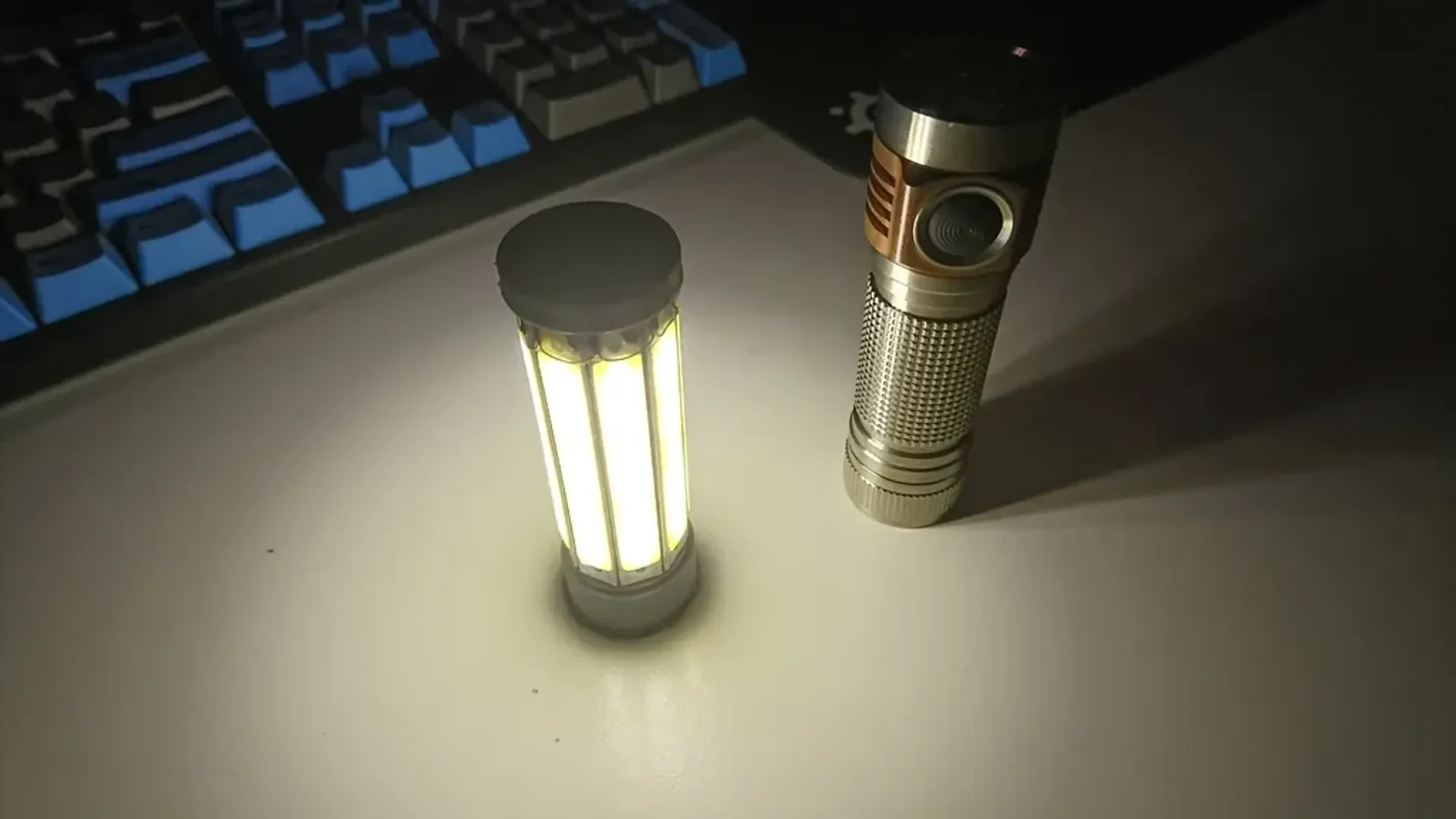

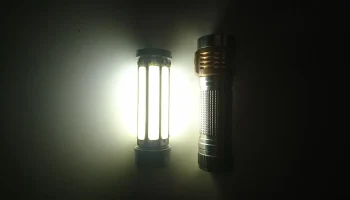

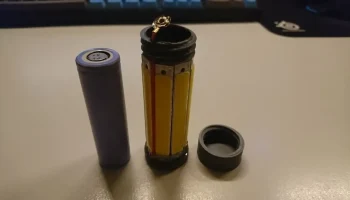

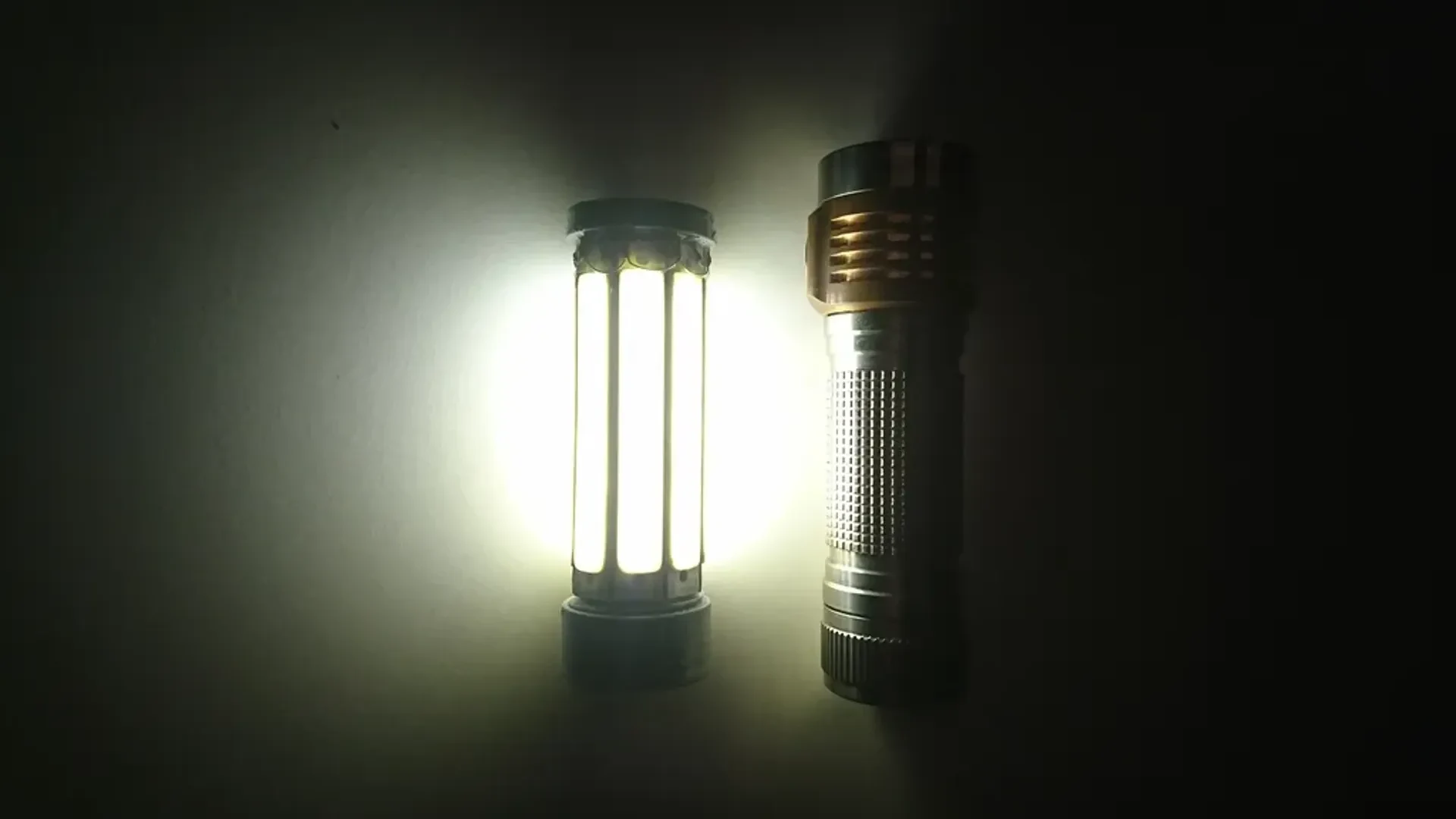

Это прототип простого рабочего фонаря, питающегося от одной батареи формата 18650. Всего два режима работы: включен и выключен. Потребляемая мощность около 1 Вт позволяет устройству работать до 8–12 часов в зависимости от состояния аккумулятора. Внутри основания достаточно места под регулятор тока типа 7135 IC, хотя автор поспешил и использовал параллельные резисторы вместо него.

Особенности и назначение

Устройство предназначено для кратковременной подсветки при выполнении мелких задач. Благодаря компактным размерам и простоте сборки, его легко взять с собой в поход или использовать дома.

Печать и сборка

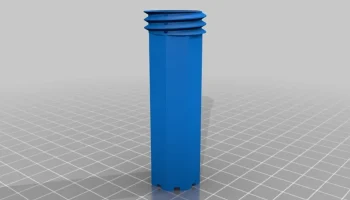

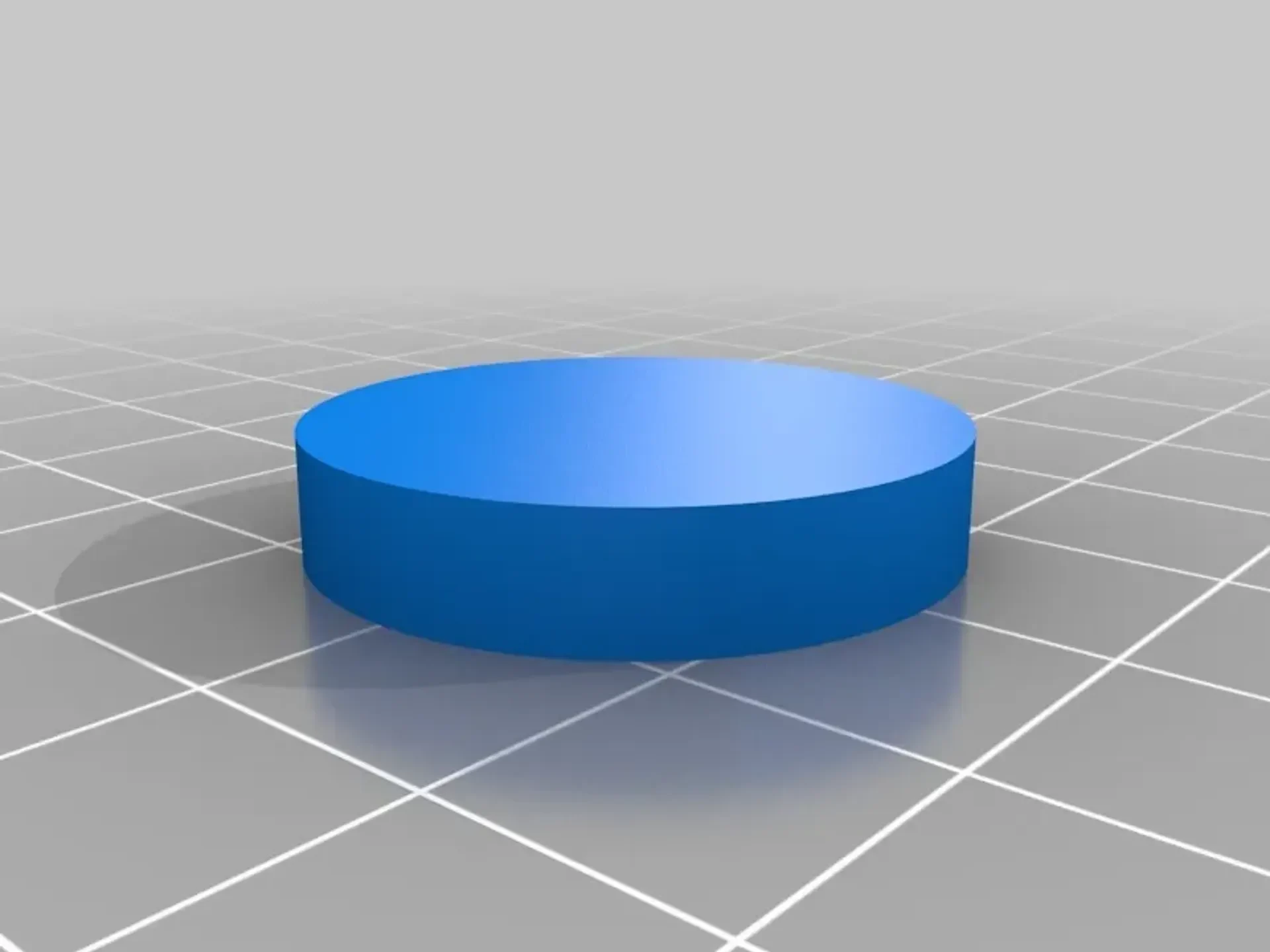

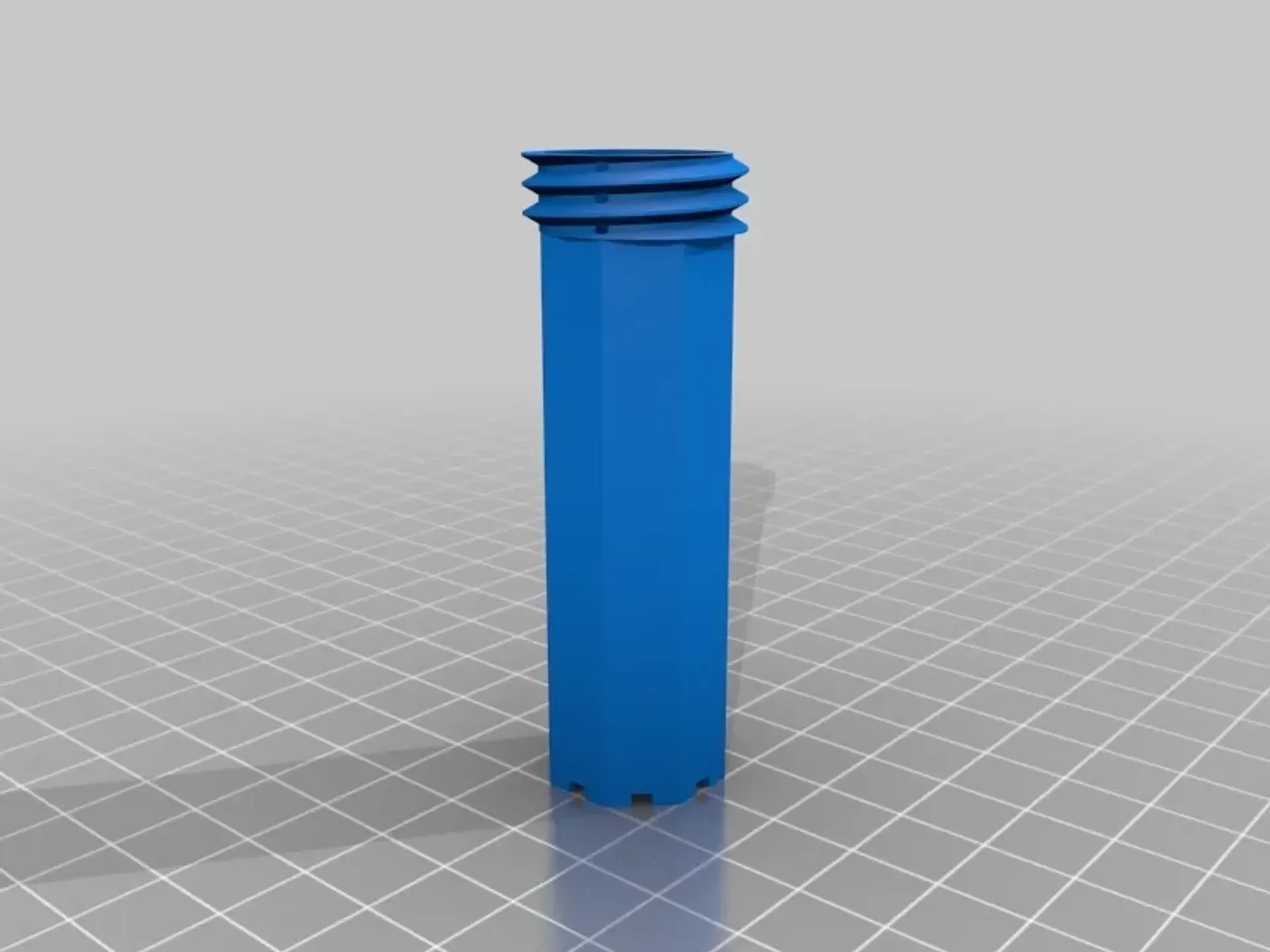

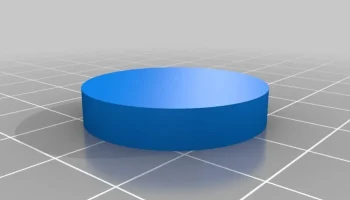

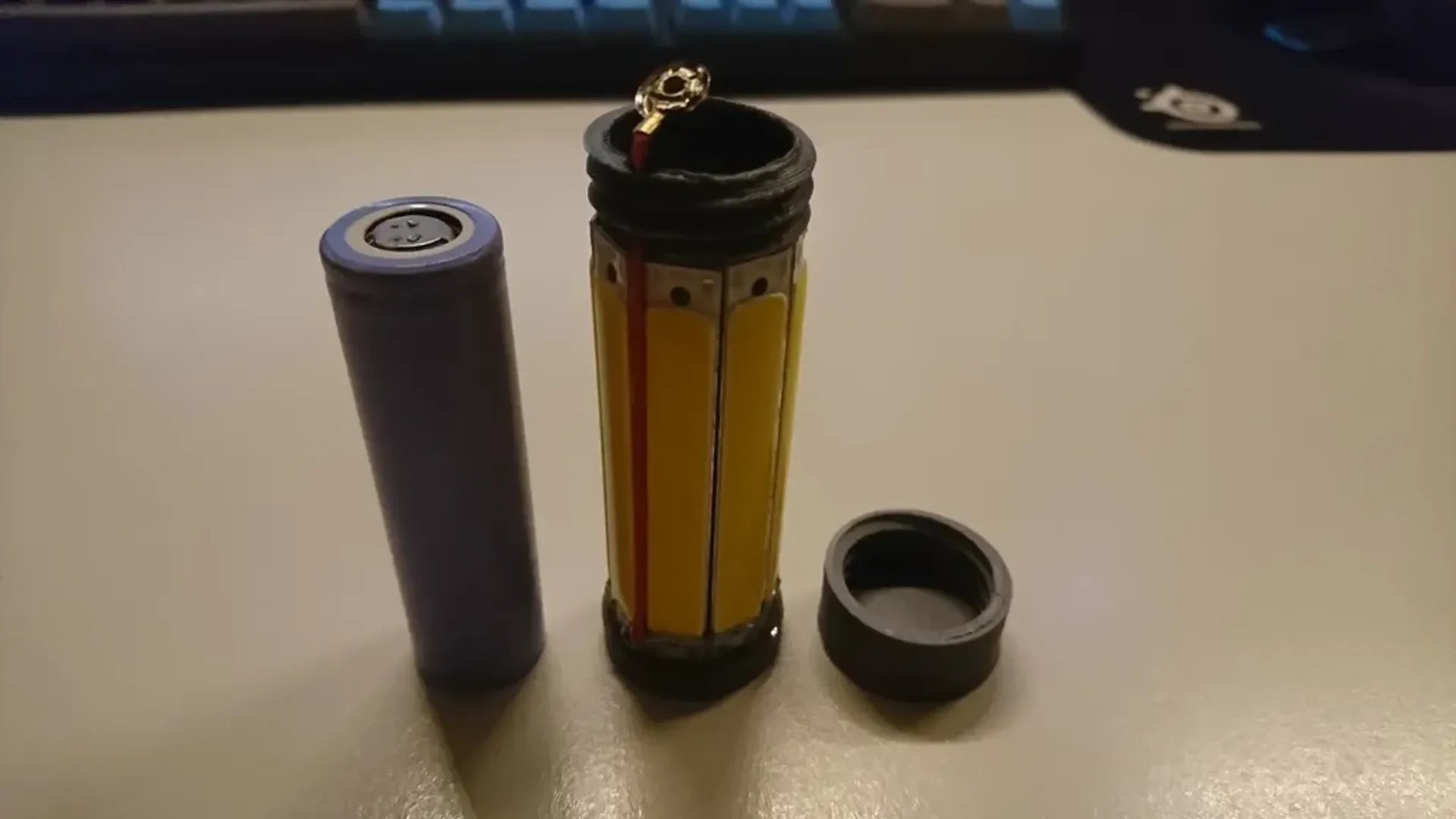

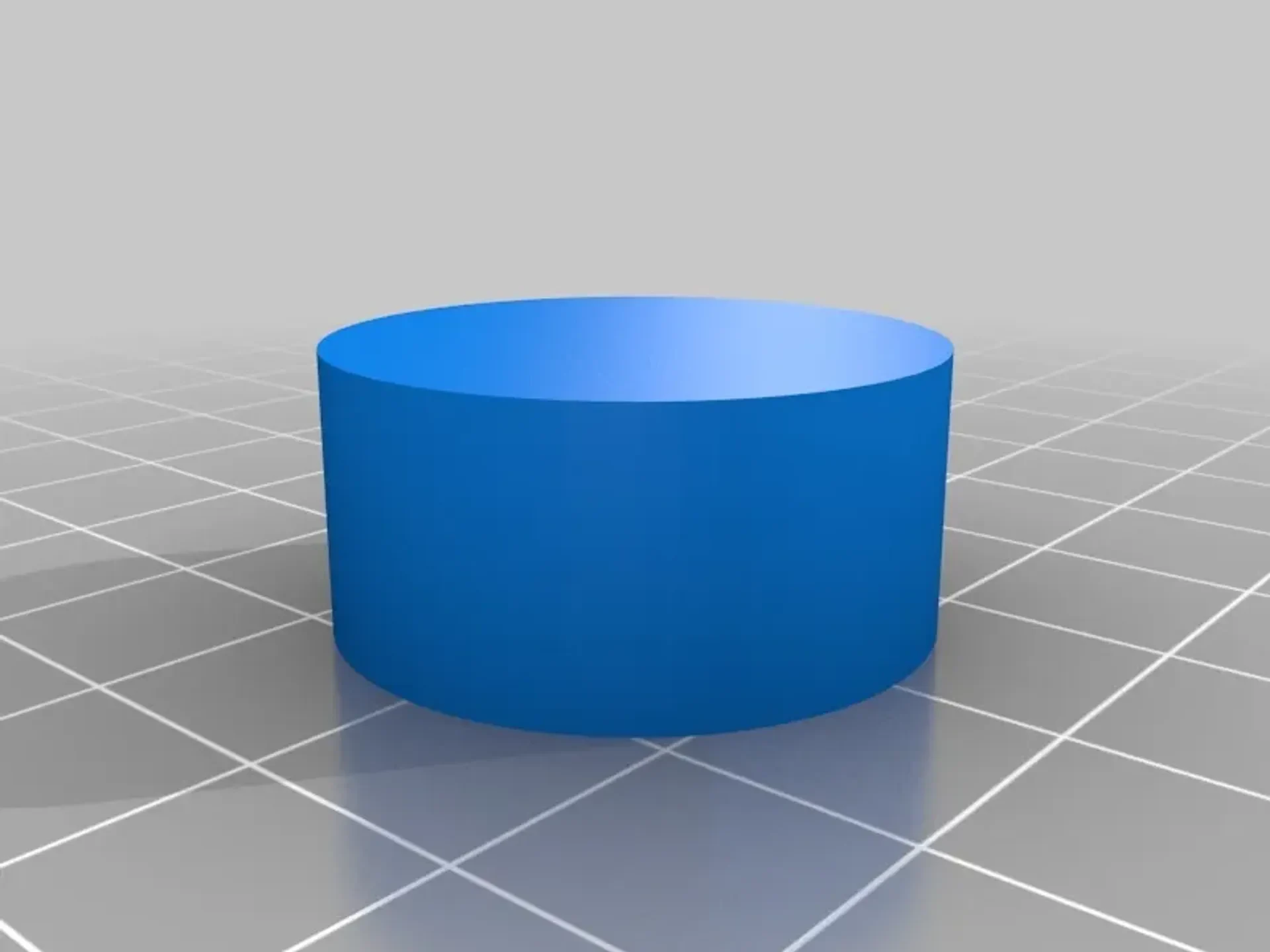

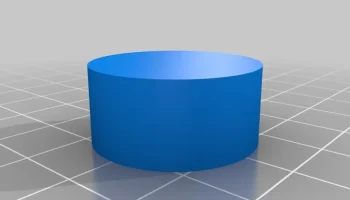

Модель предназначена для печати на принтере TEVO Tarantula. При печати отключите поддержку и основание, разрешение установите 0.4 мм × 0.2 мм. Из-за ограниченного пространства внутри корпуса положительный провод пришлось вывести наружу. Вся контактная группа была залита эпоксидной смолой для защиты соединений.
