Универсальный дополнительный модуль Ender 3 NG v1.2 DIN-к..

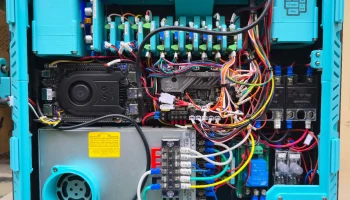

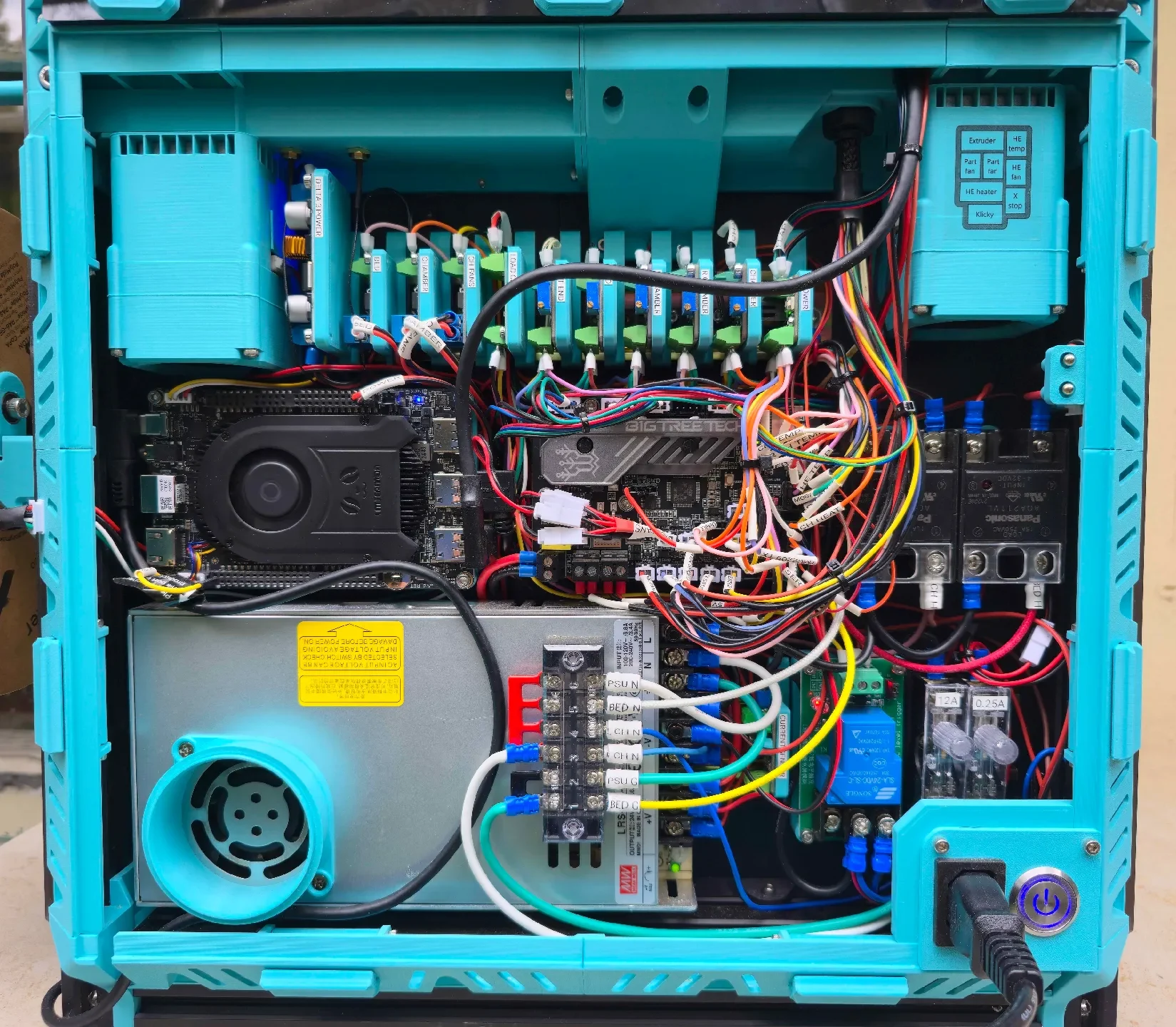

Ender 3 NG v1.2 имеет три DIN-рейки на панели электроники. В большинстве сборок нижняя шина в основном занята блоком питания, а средняя — там, где размещается большая часть другой электроники, например, модуль SoC (т. е. Raspberry Pi) и контроллер. Верхняя направляющая имеет ограниченное пространство, что затрудняет установку большей части электроники, но она идеально подходит для небольших вспомогательных модулей, таких как понижающие преобразователи, драйверы MOSFET и АЦП для дополнительных высокоточных датчиков температуры.

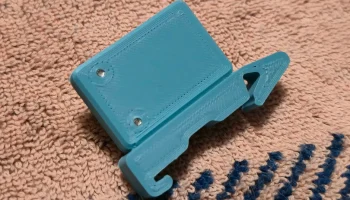

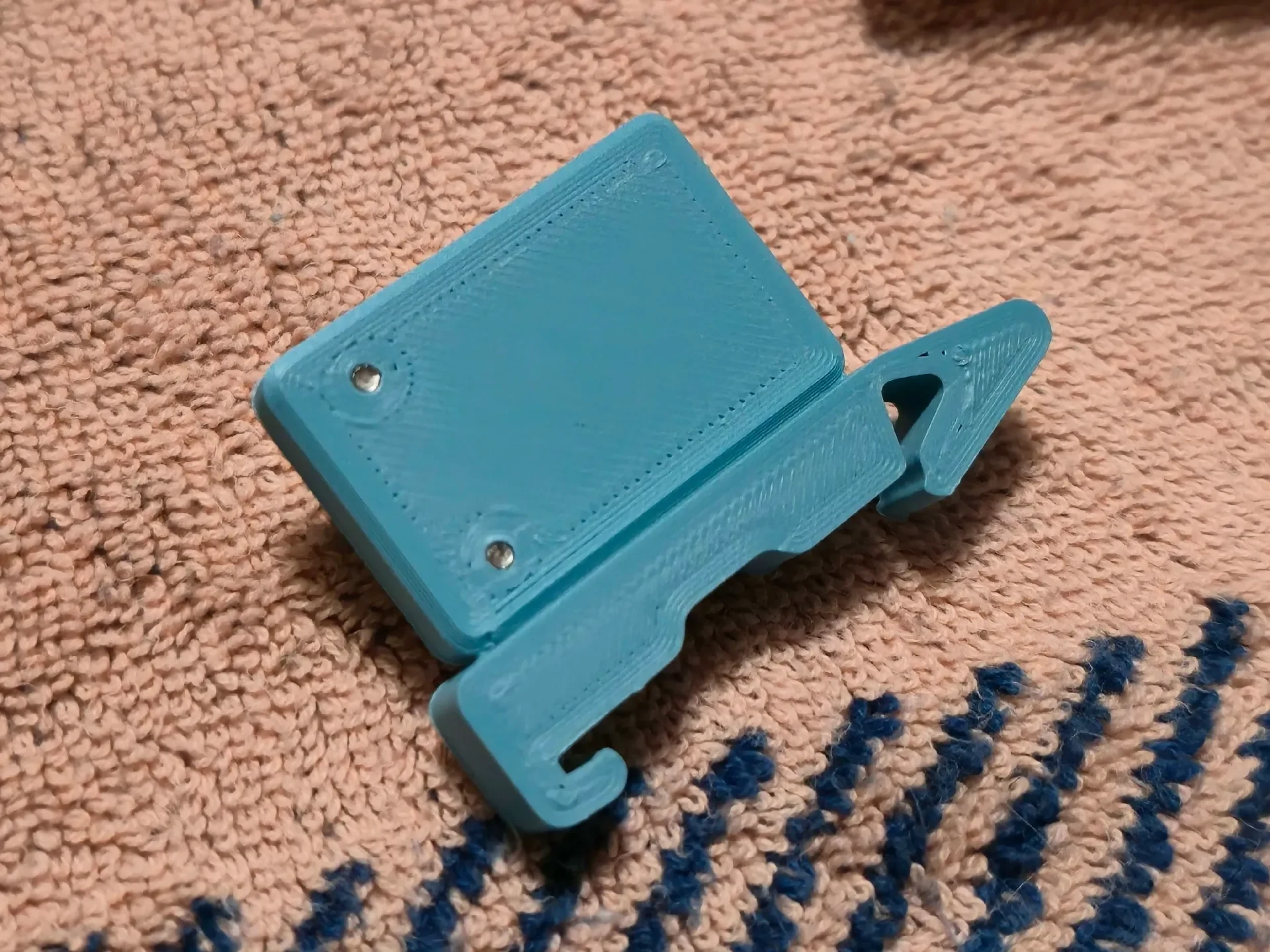

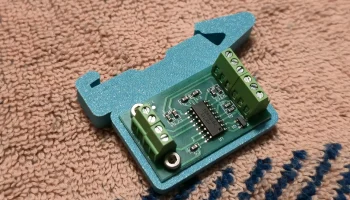

Однако, если платы уложены ровно на DIN-рейку, пространство в этой зоне может быть быстро занято. Этот проект решает эту проблему, реализуя систему «карточного» стиля, в которой каждая доска укладывается на свою сторону. Они специально разработаны таким образом, чтобы иметь зазор с винтами для крепления на DIN-рейку и винтами усиления Z-стержня по всей верхней DIN-рейке Ender 3 NG v1.2. Это позволяет размещать на этой DIN-рейке большое количество плат с превосходной экономией пространства, а также выглядит красиво!

По мере того, как ваш самодельный принтер становится более индивидуальным и специфичным для ваших случаев использования, эти дополнительные платы могут стать очень удобными. Например, если вы добавляете камерный нагреватель на 120 В, вы можете добавить два драйвера MOSFET и два АЦП к существующей установке. Один полевой МОП-транзистор может управлять ТТР, запуская сердечник нагревателя (поскольку большинству ТТР требуется немного больше энергии, чем могут обеспечить контакты ЦП), а другой может запускать вентилятор на 24 В на нагревателе. Затем используйте два температурных датчика, оба управляемые АЦП: один прикреплен к сердечнику нагревателя, чтобы знать, когда он горячий, а другой внутри камеры, чтобы считывать температуру в камере.

Многие из этих плат используют общие шины, шины питания и т. д. и могут быть соединены п��следовательно. Например, для платы Adafruit MAX31865 сигналы питания, заземления, MISO, MOSI и тактовые сигналы могут быть соединены вместе, а затем подключены к контроллеру. Отдельные сигналы выбора чипа затем будут передаваться с контактов GPIO на контроллере. Драйверы MOSFET работают по такому же принципу: контакты заземления и входа питания могут быть соединены вместе, а вход триггера также поступает от контакта GPIO.

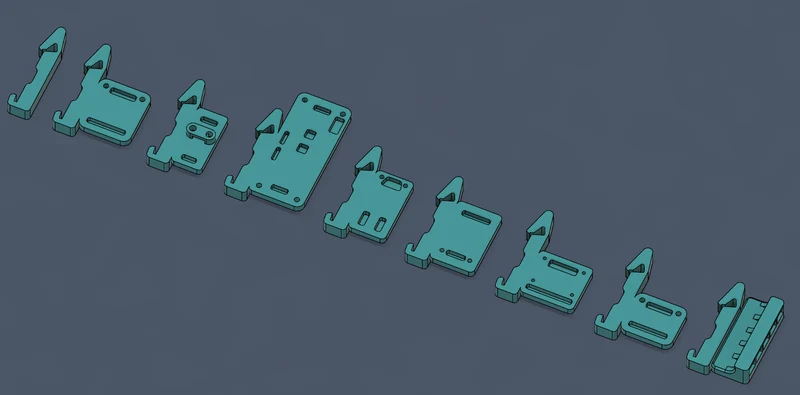

Вот карты в этом проекте:

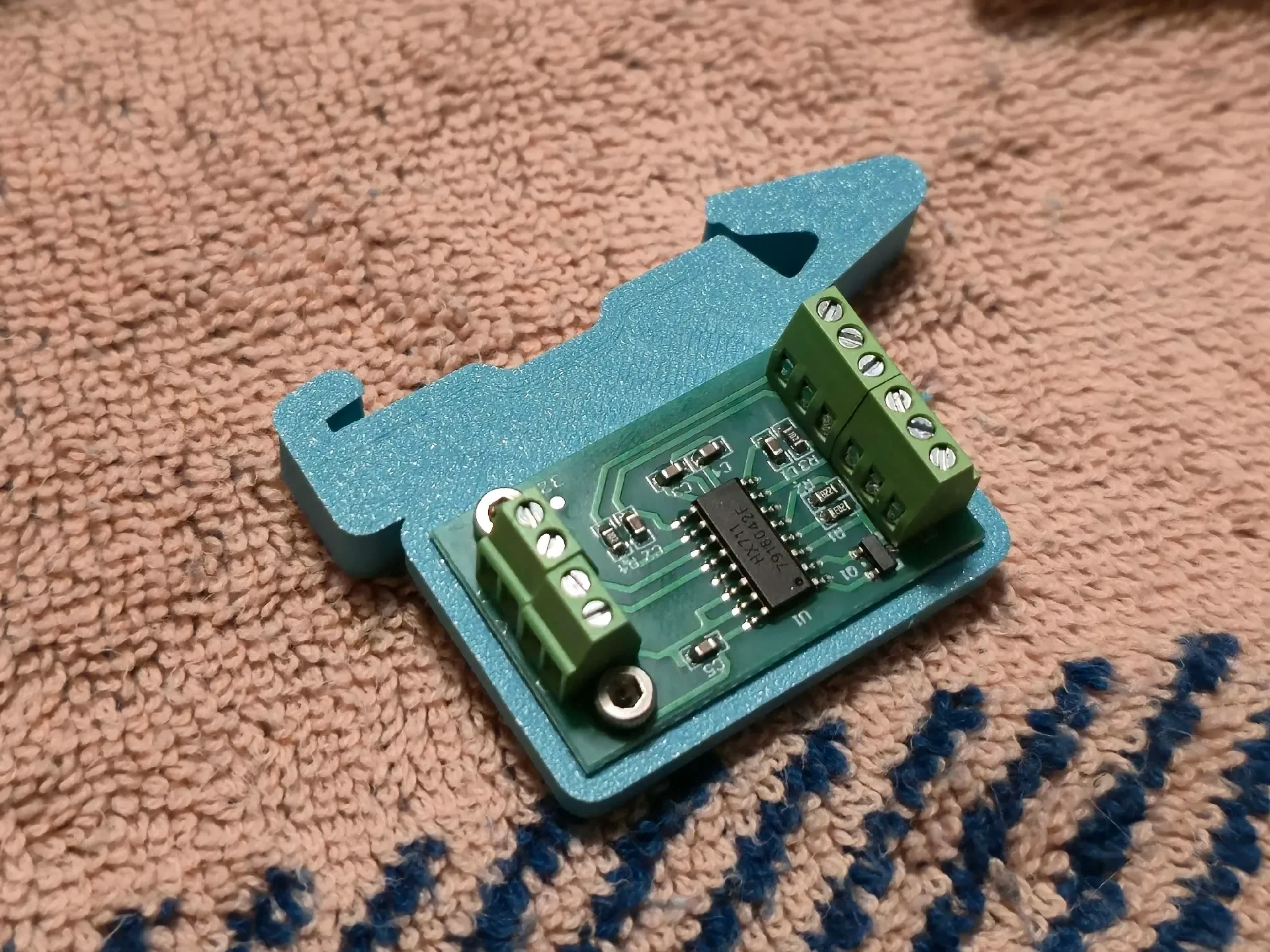

Adafruit MAX31865: https://www.adafruit.com/product/3328 (клоны тоже подходят)

Фервух ACS712: https://www.amazon.com/dp/B0D1KBL98K

НОЙИТО NODCB575: https://www.amazon.com/dp/B07G456MS8

Anmbest MD114: https://www.amazon.com/dp/B07NWD8W26 (используйте винты M2,5)

ShangHJ HX711: https://www.amazon.com/dp/B09VYSHW16 (используйте винты M2,5)

Adafruit TMC2209: https://www.adafruit.com/product/6121 (используйте винты M2)

Adafruit INA228: https://www.adafruit.com/product/5832 (спасибо Kwisatz_Nine9!)

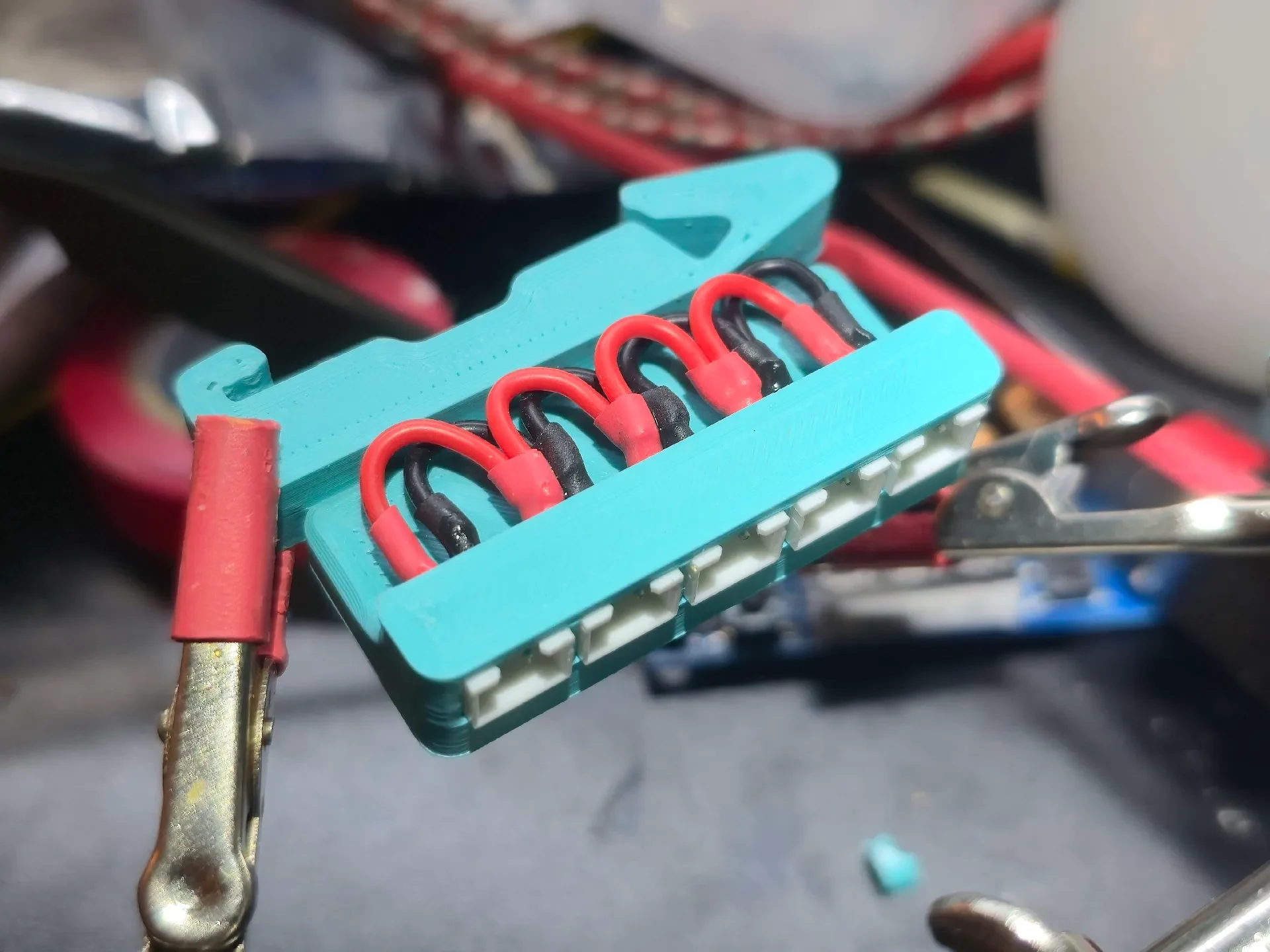

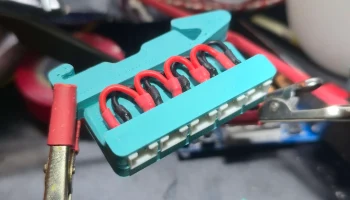

5 2-контактных JST XH: https://www.amazon.com/dp/B0B2R966ZY (ручная пайка)

Для датчика тока Ferwooh ACS712 используйте прилагаемую прокладку! Непосредственно под винтовыми креплениями имеются следы, которые подключаются непосредственно к входу и выходу питания и изолируются только своей паяльной маской! В реальном мире истирание головок винтов может разрушить эту маску и привести к короткому замыканию соединений! Конечно, мощность, проходящая через эту микросхему, имеет очень низкое сопротивление, поэтому короткое замыкание, скорее всего, будет означать только то, что ваш датчик теряет сигнал и работает со сбоями, но это все равно не лучший сценарий, когда монтажные винты видят живое питание.

Мне бы хотелось поддерживать больше карт, но мне нужно было бы физически удерживать и измерять новые платы штангенциркулем, чтобы построить модель. Иногда таблица данных может быть полезна, но для этих маленьких плат она может быть очень скудной. Я включил все модели плат, которые сейчас использую, но, пожалуйста, дайте мне знать, если вы хотите, чтобы я поддержал что-то еще, и, возможно, мы сможем что-то организовать. Ваше здоровье!
