Raspberry PI 4 SSR с креплением DIN

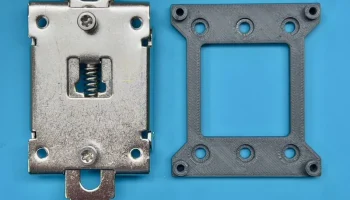

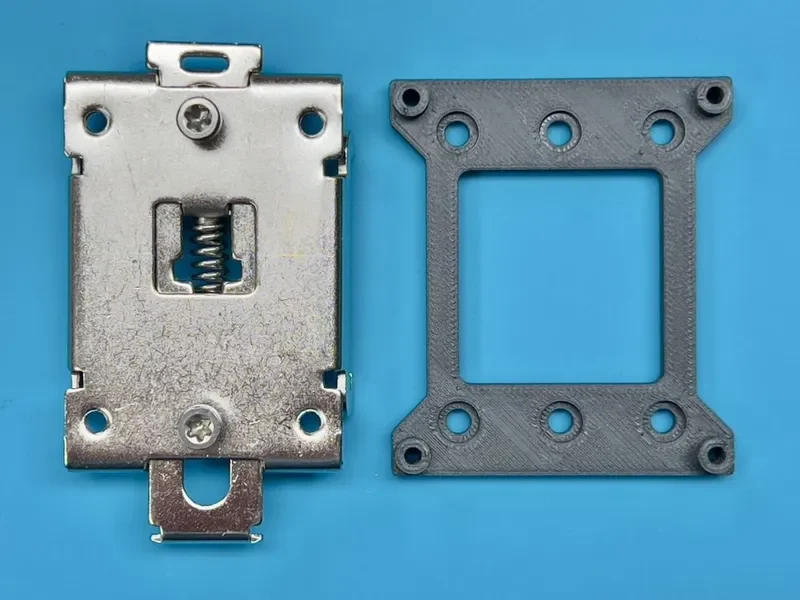

Адаптер для установки Raspberry PI 4 на стандартный адаптер для DIN-рейки твердотельного реле, который легко доступен на Aliexpress и Amazon (найдите DIN-рейку SSR).

Пружина в типичных напечатанных на 3D-принтере зажимах, используемых с другими креплениями PI на DIN-рейке, может быть неудобной и часто ломается при демонтаже с DIN-рейки. Металлический адаптер для DIN-рейки не ломается, а также обеспечивает более прочное сцепление с DIN-рейкой.

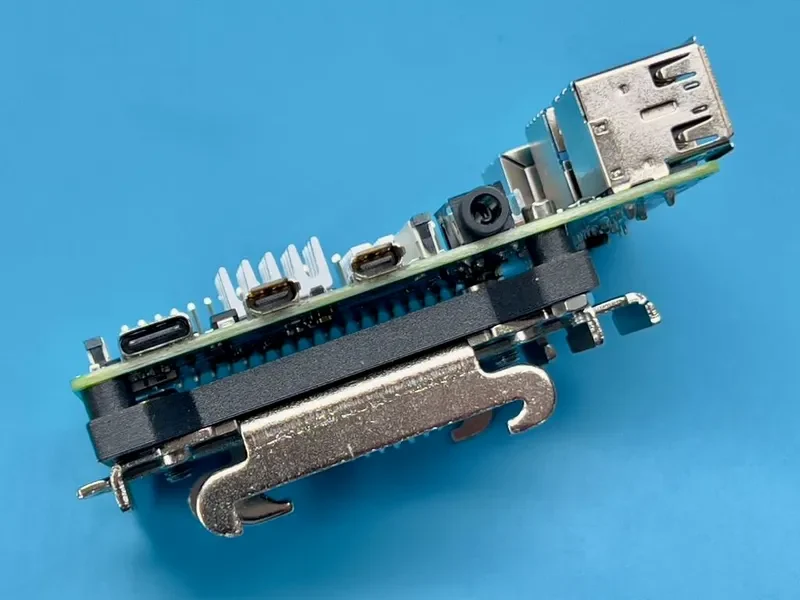

Самый большой недостаток — высота установки на 3-4 мм выше, чем у печатных клипс.

В адаптере нет вырезов для гаек 2,5 мм, но в комплект входит файл STEP, и его будет достаточно легко адаптировать.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

42%

Нить:
Prusament PC CF Blend Черный

Примечания:

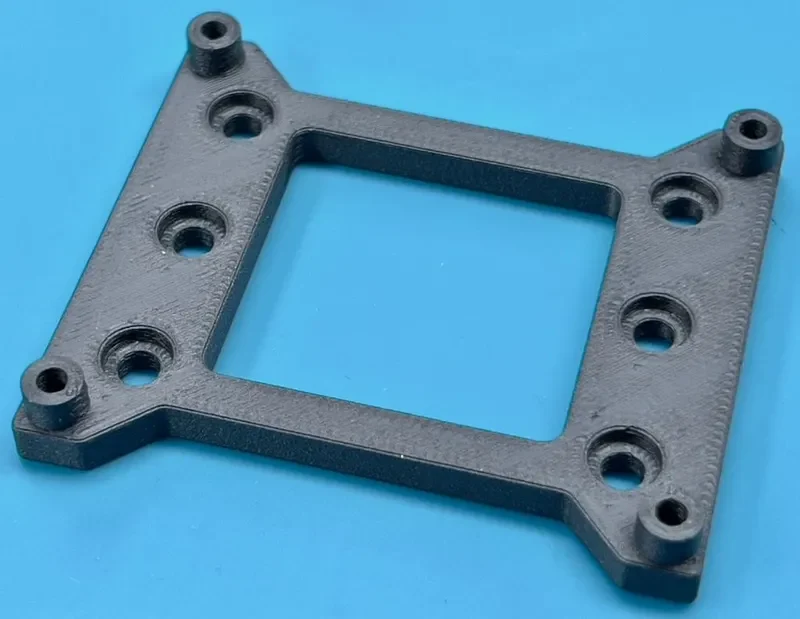

Версия, показанная на изображениях, была напечатана смесью Prusament PC CF, но PLA и PETG должны работать одинаково хорошо. Напечатайте вертикальные оболочки с 4 периметрами для дополнительной жесткости. Заполнение не важно.

Категория: Электроника
