Корпус на DIN-рейку для EmonTX v3 с EmonESP и OLED-диспле..

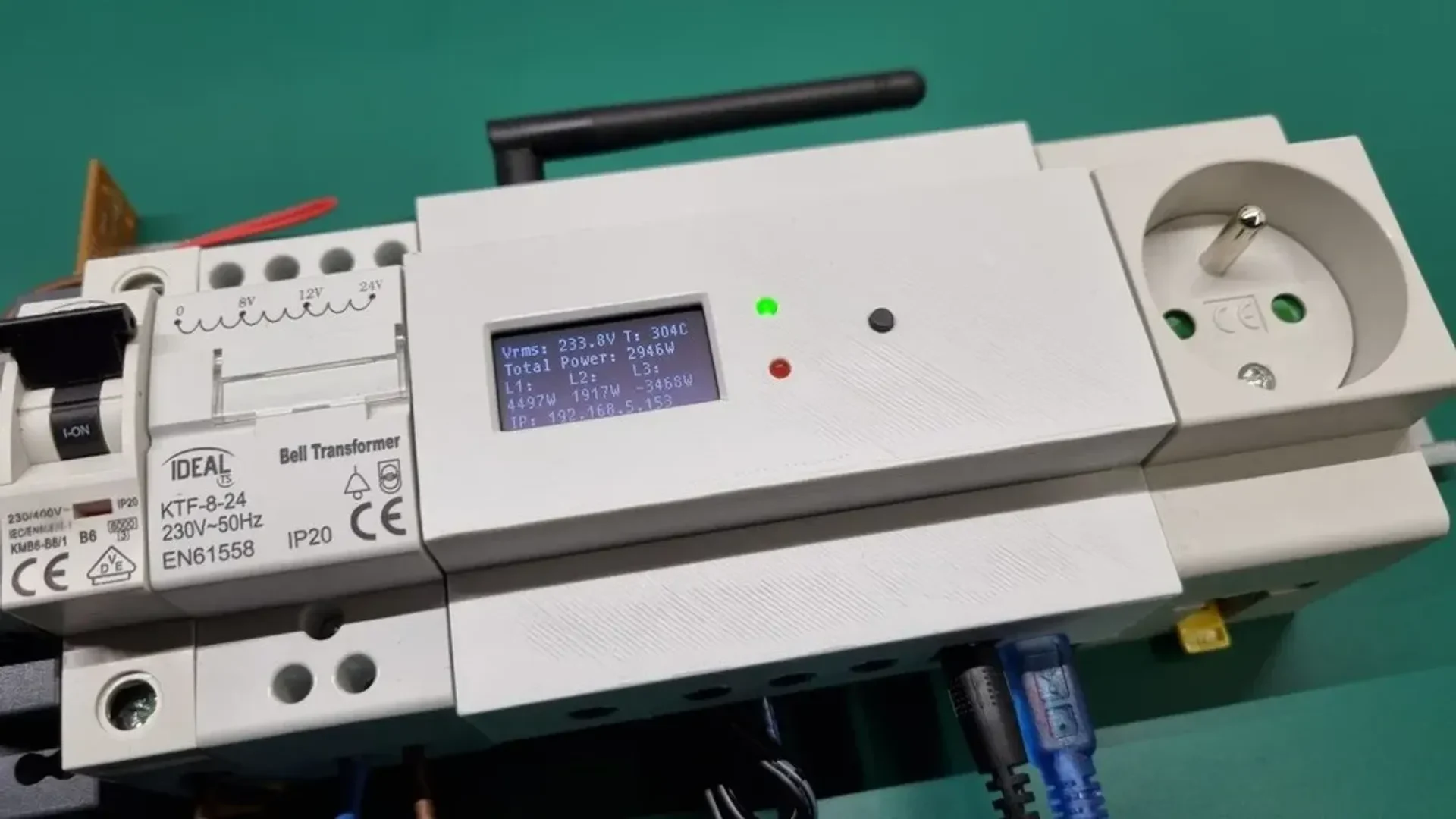

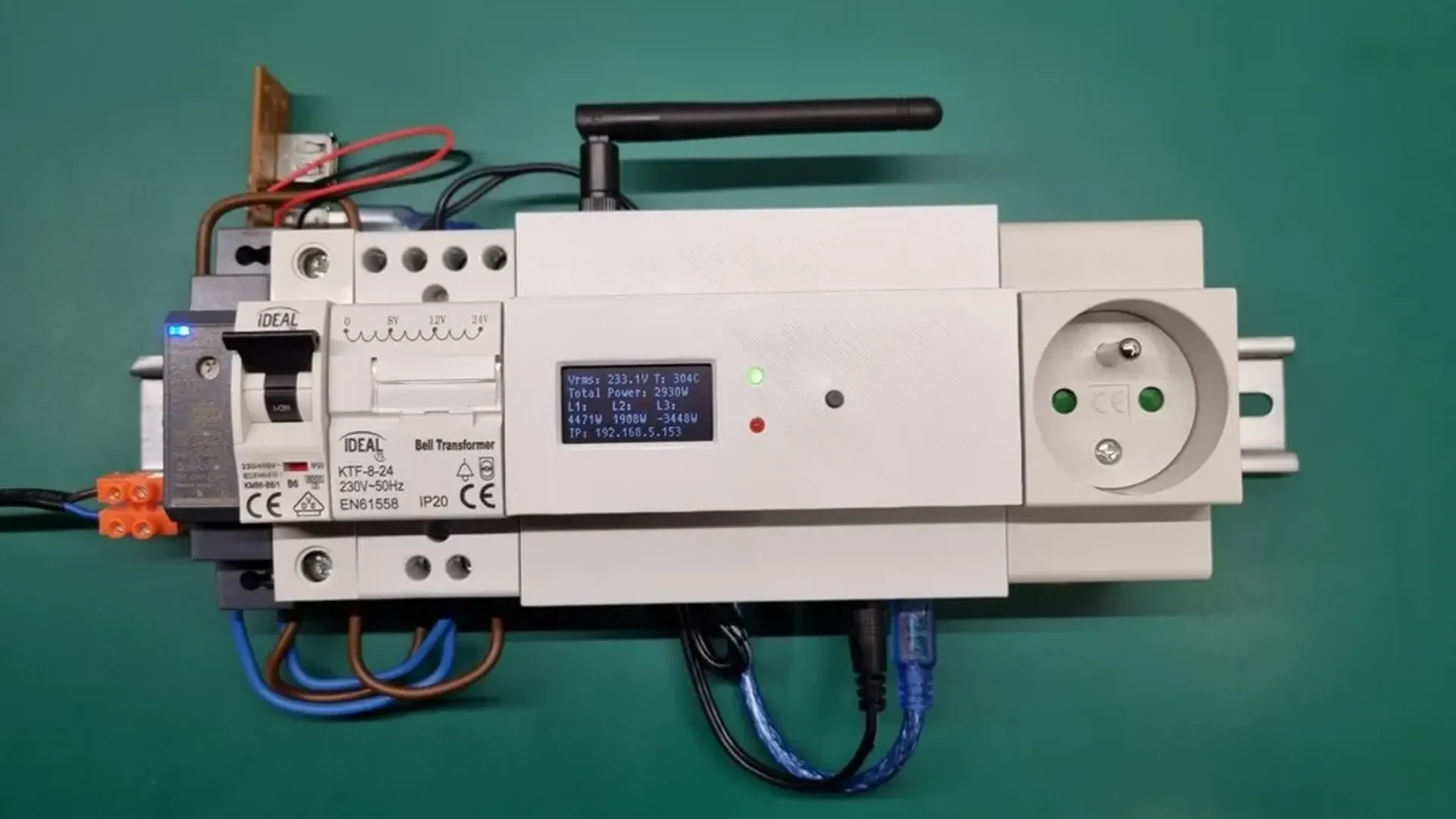

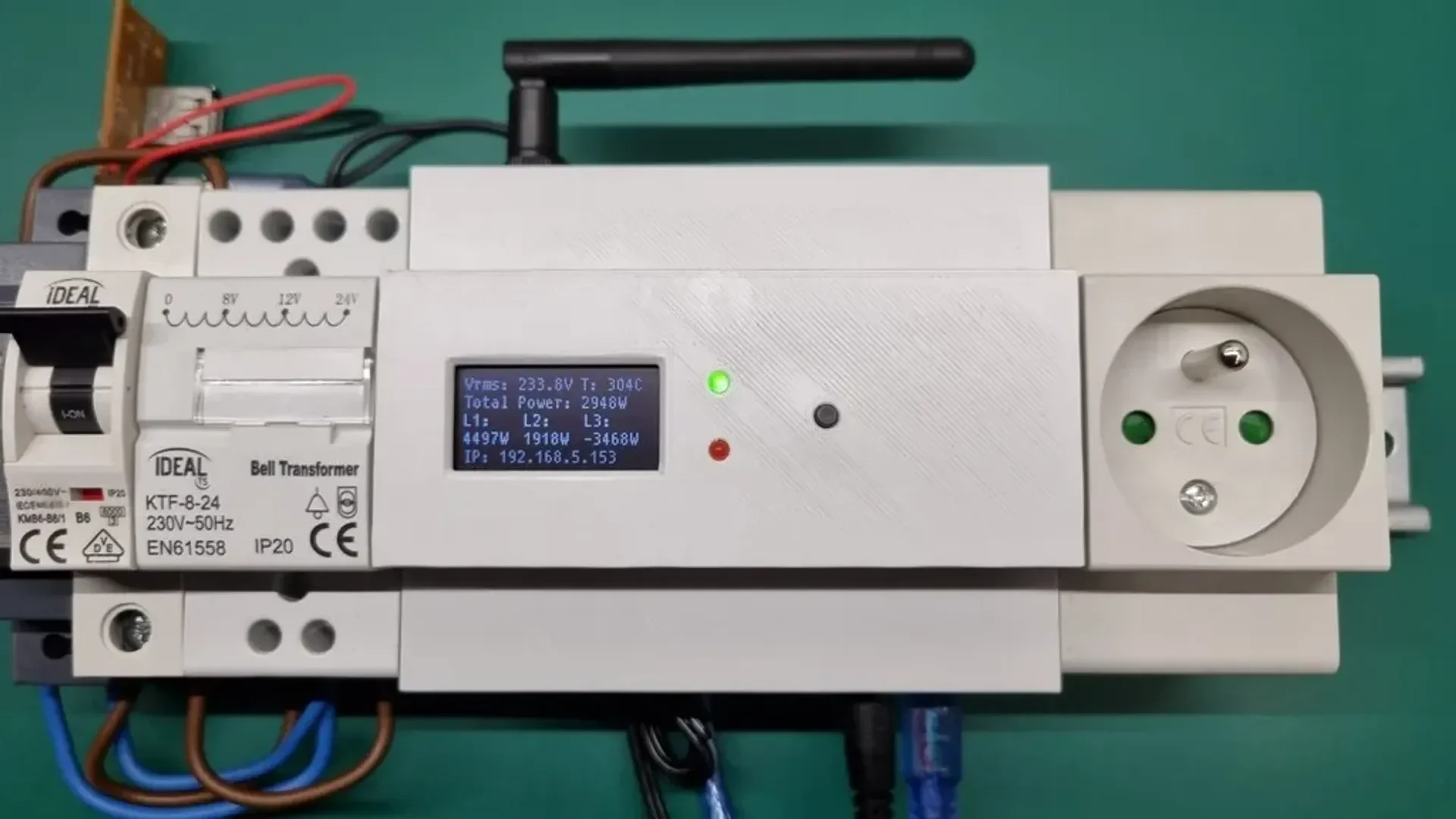

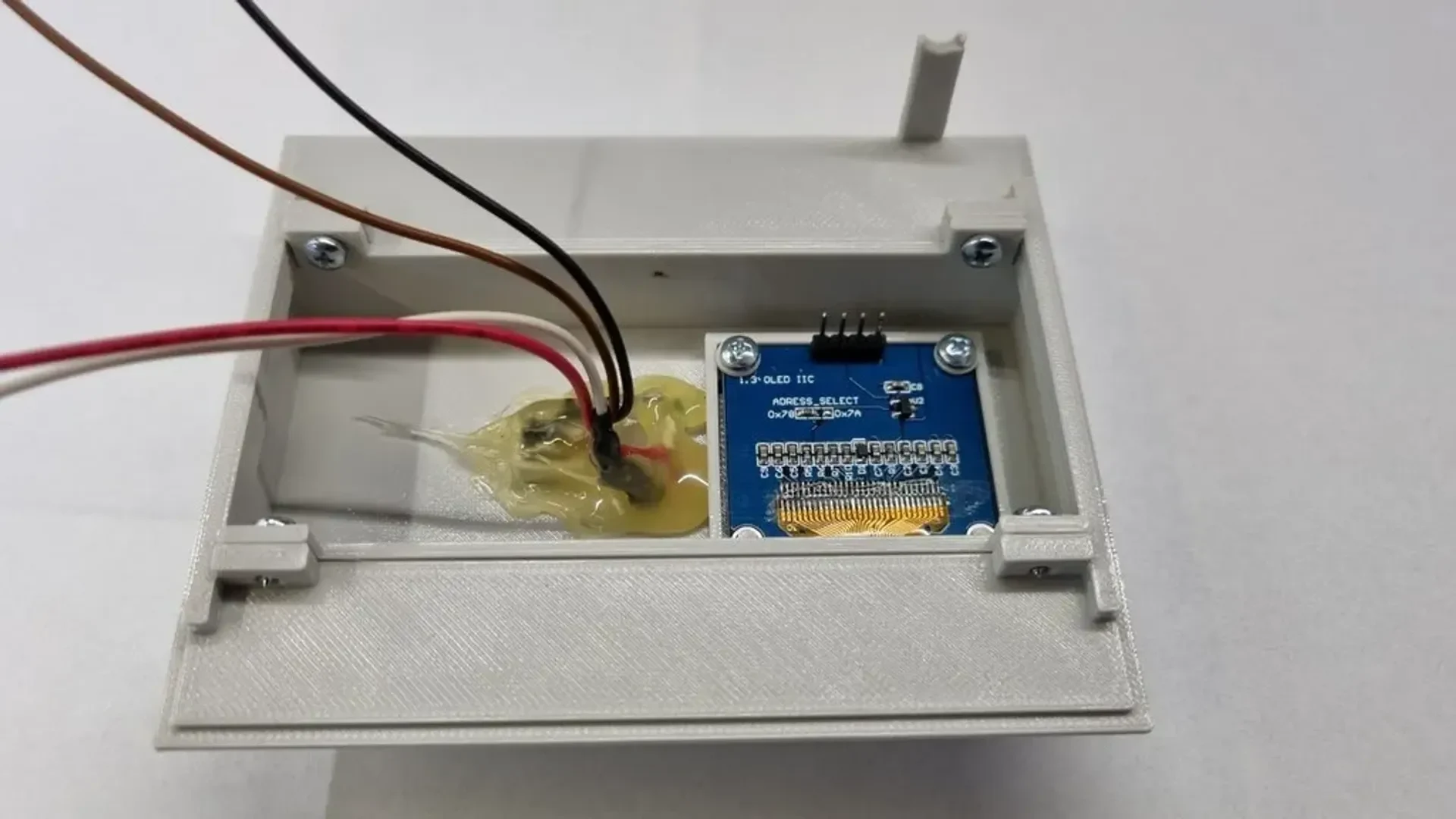

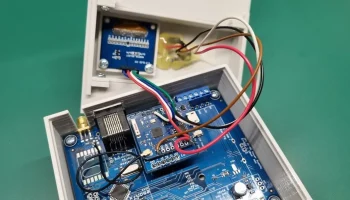

Это корпус на DIN-рейке для EmonTX v3 с EmonESP и OLED-дисплеем (SH1106).

Файлы Eagle/Gerber пользовательской платы EmonESP находятся по адресу https://github.com/stanoba/EmonESP-module.

Моя вилка EmonESP с реализацией OLED-дисплея находится здесь https://github.com/stanoba/EmonESP-OLED.

БМ:

4 винта 2,9 х 5 мм

4 винта M3 x 8 мм

4 гайки М3

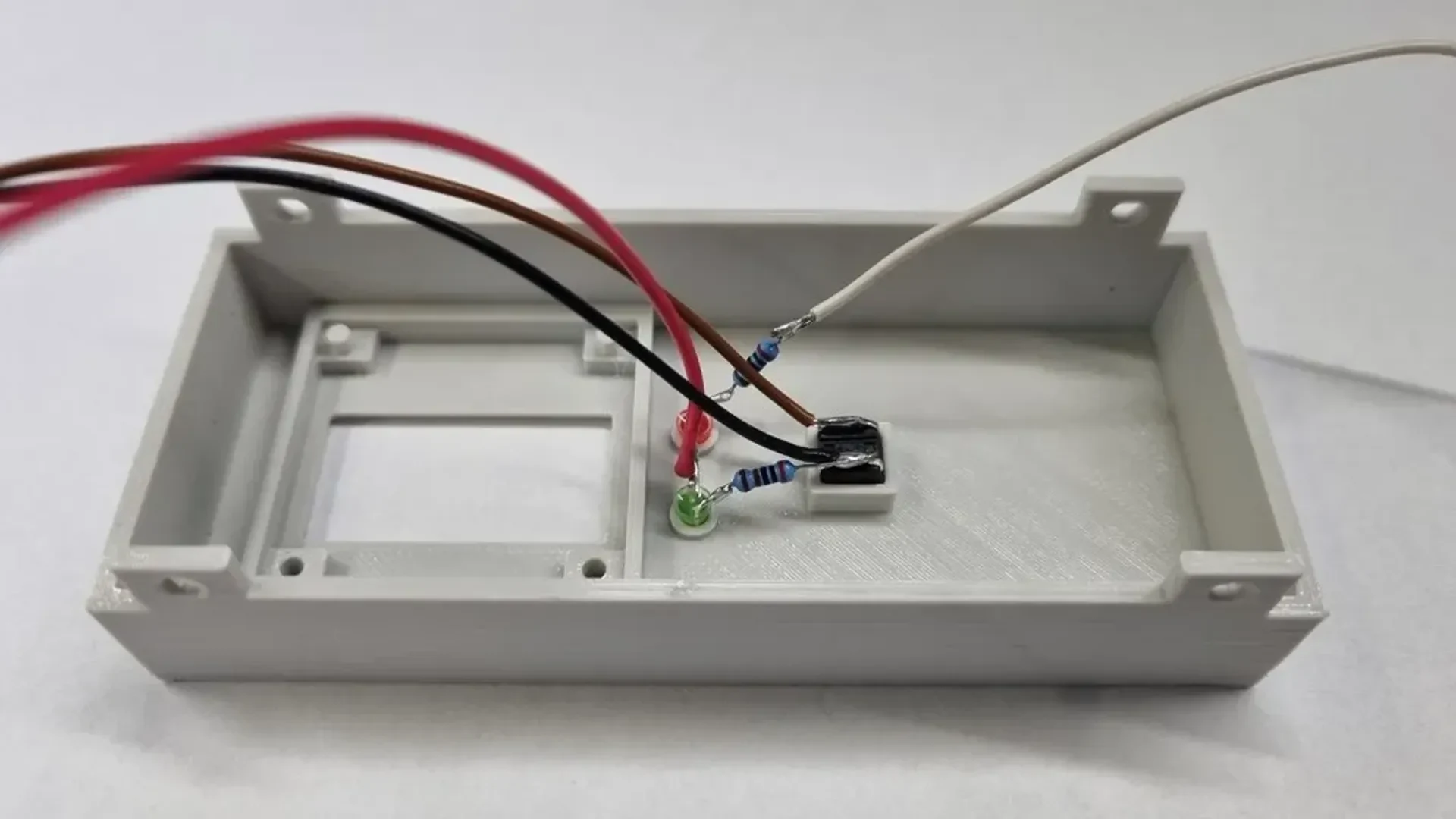

1 нижняя часть (EmonTx_V3_DIN_rail_bottom.stl)

1 верхняя часть (EmonTx_V3_DIN_rail_top.stl)

1 часть дисплея (EmonTx_V3_DIN_raildisplay*.stl) — выберите модель, которая соответствует вашим потребностям

2 зажима для DIN-рейки (EmonTx_V3_DIN_rail_clip_35mm.stl)

2 пластиковые шайбы винта дисплея (EmonTx_V3_DIN_rail_display_washer.stl)

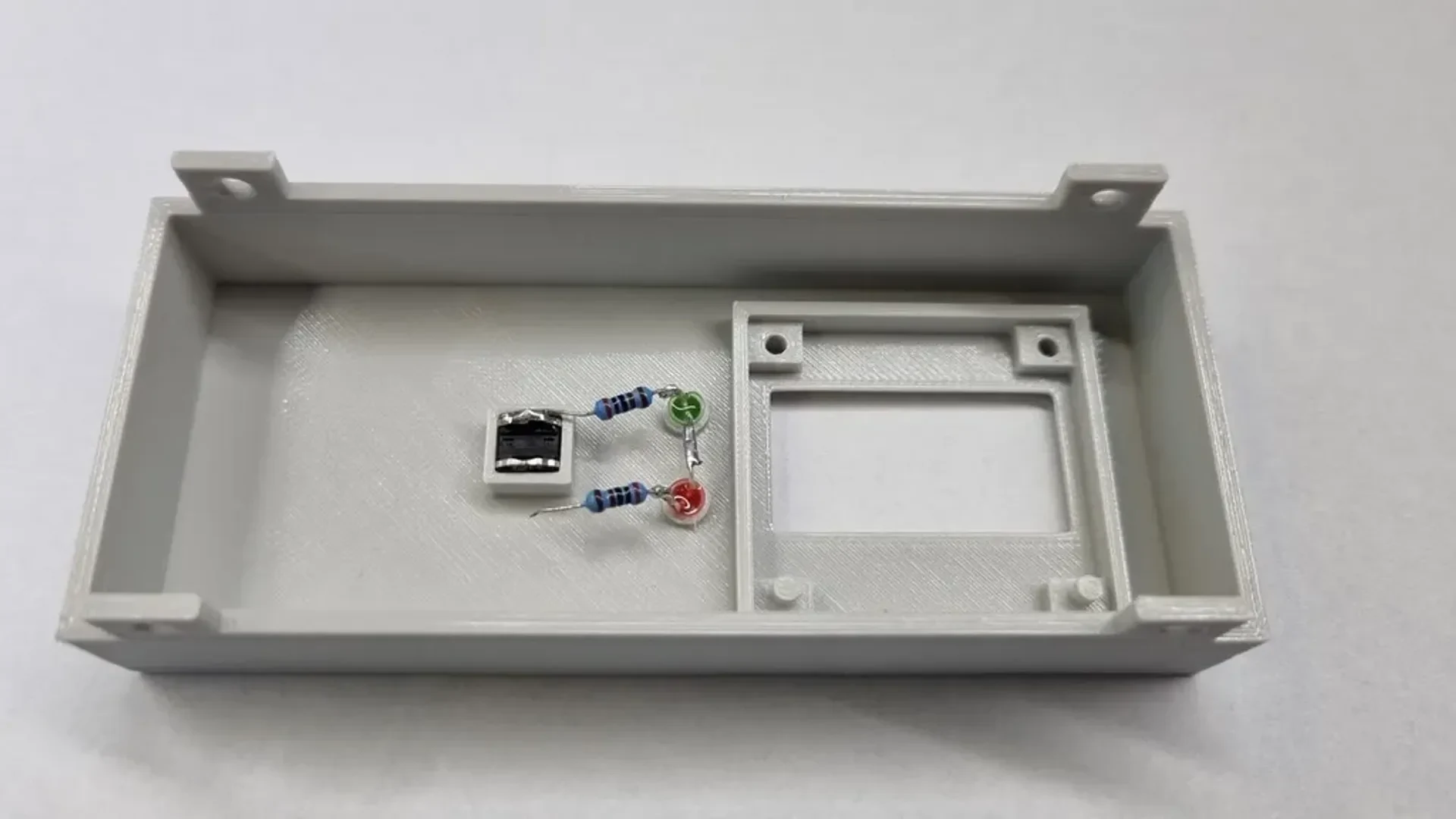

1x OLED-дисплей 1,3 дюйма 128x64 SH1106

1x красный светодиод

1x зеленый светодиод

2x резистор 2К2

1x микропереключатель Omron (6x6 мм)

1x пользовательская печатная плата https://github.com/stanoba/EmonESP-module

1x Wemos D1 мини ПРО

1 внешняя антенна для Wemos — опционально

1 коаксиальный кабель для антенны с разъемом IPEX

4 провода (разных цветов)

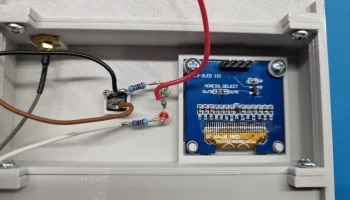

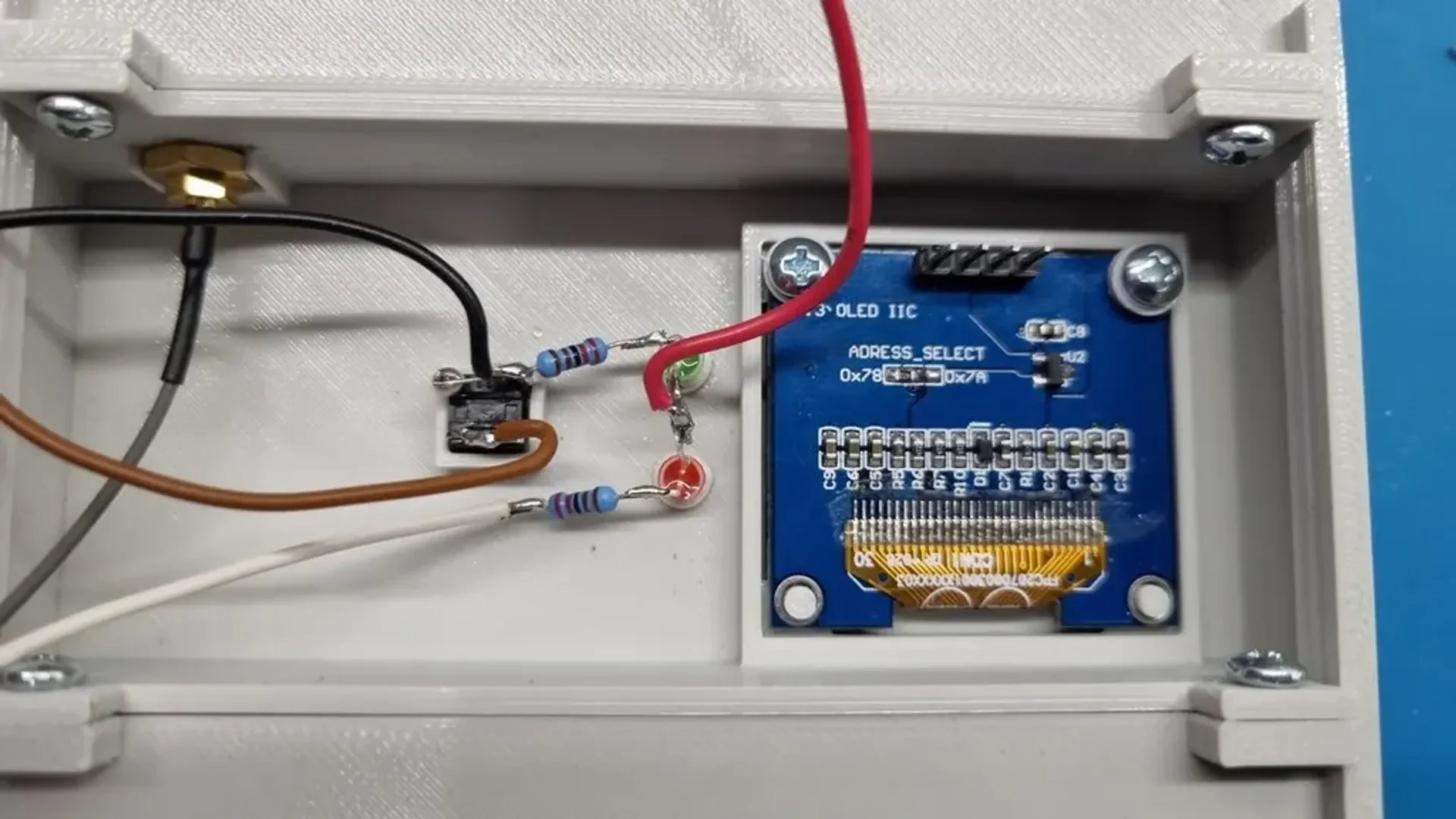

Проводка Wemod D1 mini PRO:

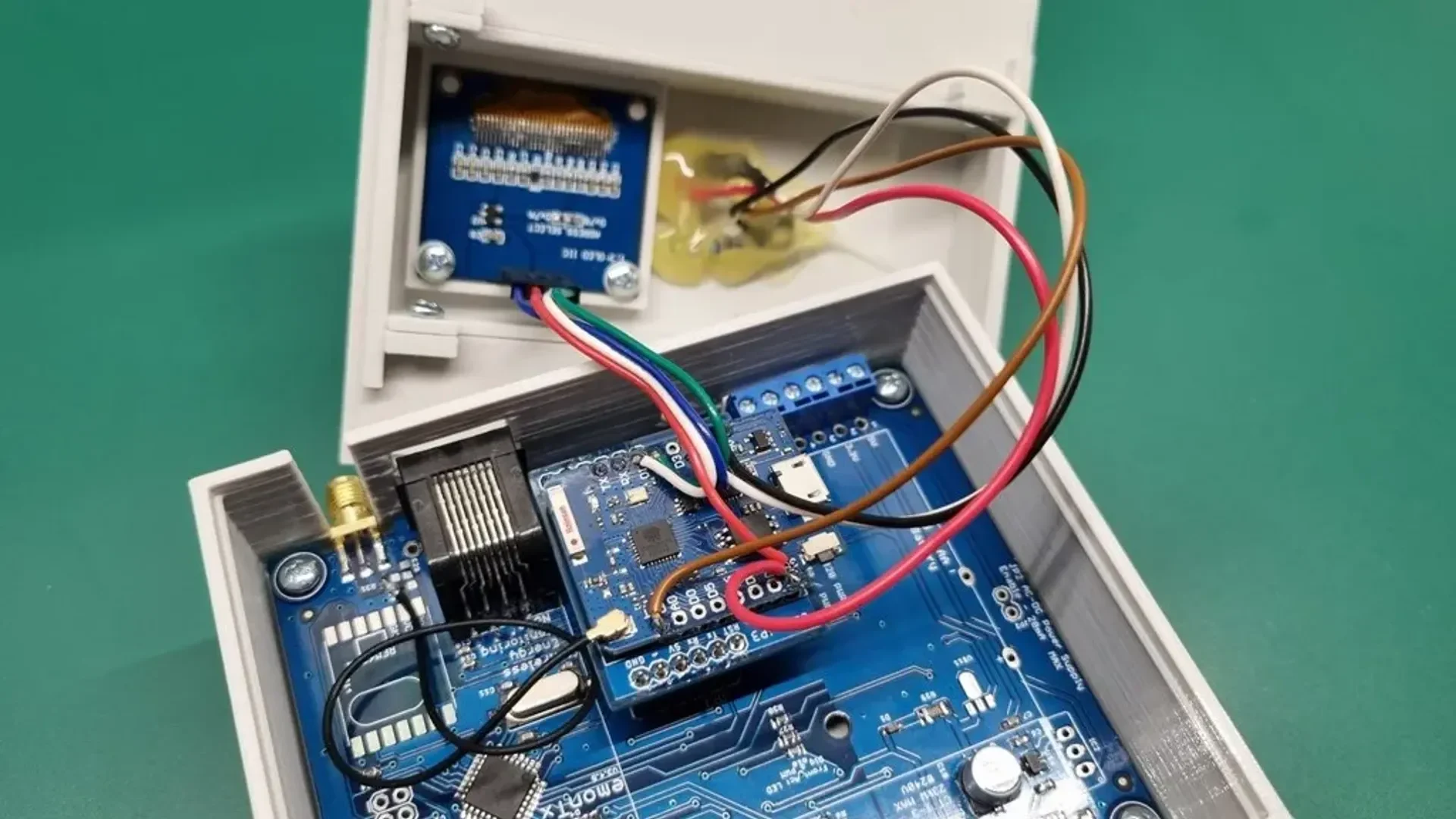

D1 -> SCL D2 -> SDA D4 -> красный светодиод (белый провод) RST -> микропереключатель (коричневый провод) 3V3 -> 3V3 (красный провод) GND -> GND (черный провод) Настройки печати ==============

Бренд принтера:

Пруса

Принтер:

Пруса Клон

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

15%

Нить: Fillamentum PLA Electric Grey

Категория: Сделай сам
