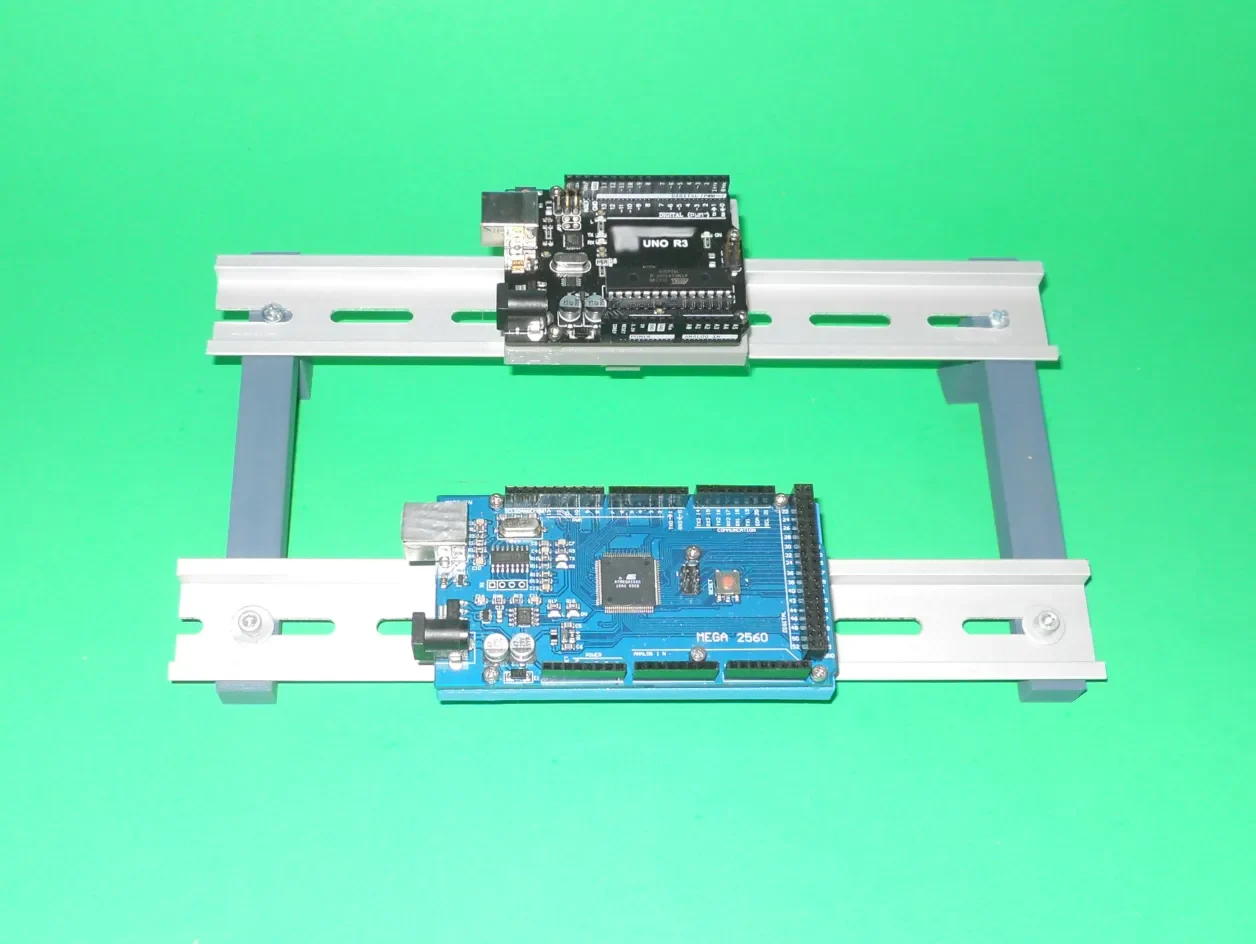

Крепления Arduino Uno и Mega на DIN-рейку

Это крепления на DIN-рейку для Arduino Uno и Mega 2560 или любой другой платы, которая
имеет такие форм-факторы. Зажим на DIN-рейку можно временно прикрепить к
Основание Arduino с использованием кусочка нити диаметром 1,75 мм. Клип можно прикрепить.
горизонтально или вертикально к основанию Arduino. Его также можно приклеить к
База Arduino для постоянной установки. Клип должен быть напечатан на своей стороне.

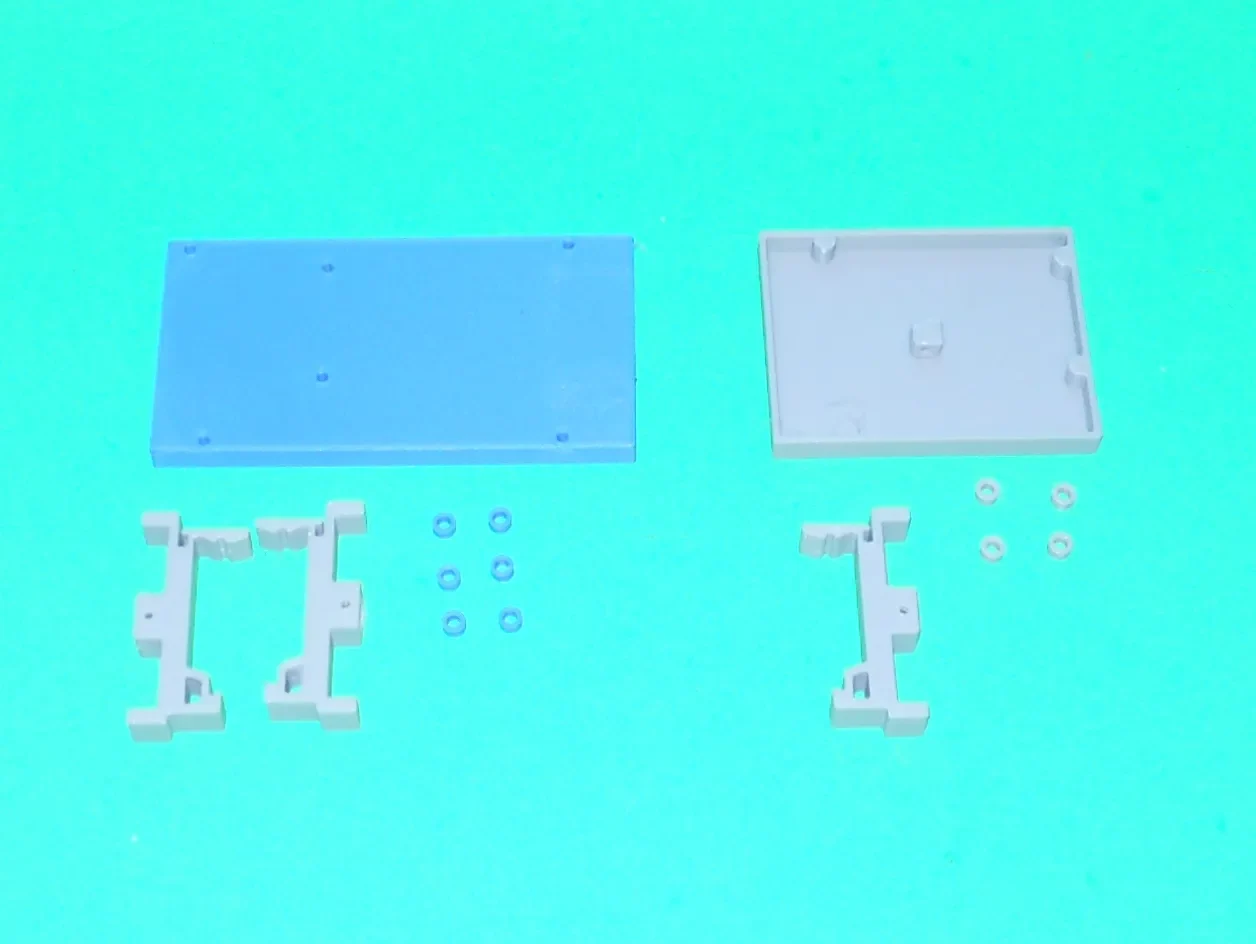

Между основанием и платой Arduino необходимо установить прокладки, удерживаемые
винты. Требуются четыре или шесть винтов M2,5 x 8 мм, но их можно заменить.

Вспомогательный материал не требуется. Тем не менее, выемка зажима дол��на быть
очистка, чтобы предотвратить поломку базовой платы Arduino. Заполнение 20%
рекомендуется.

Главная веб-страница этого объекта:
http://www.ctheroux.com/din-rail-arduino-uno-and-mega-mounts/.

Этот объект был разработан с использованием Solid Edge Community Edition.

Вы можете запросить исходные файлы на странице, указанной вы��е.
