Пресс-держатель матрицы для Proxxon MP-120 Micro Press/Ar..

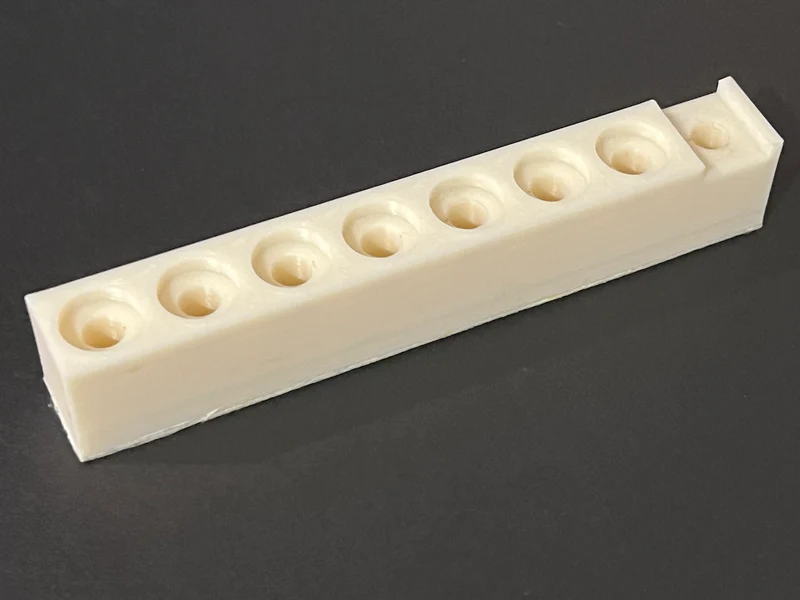

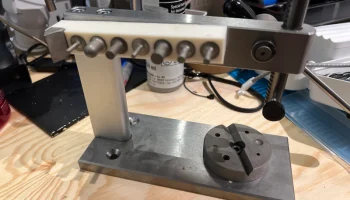

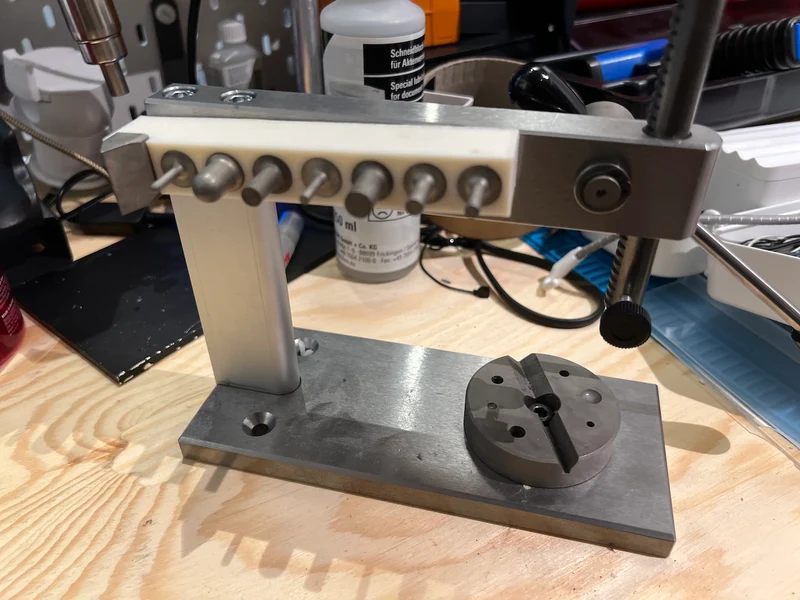

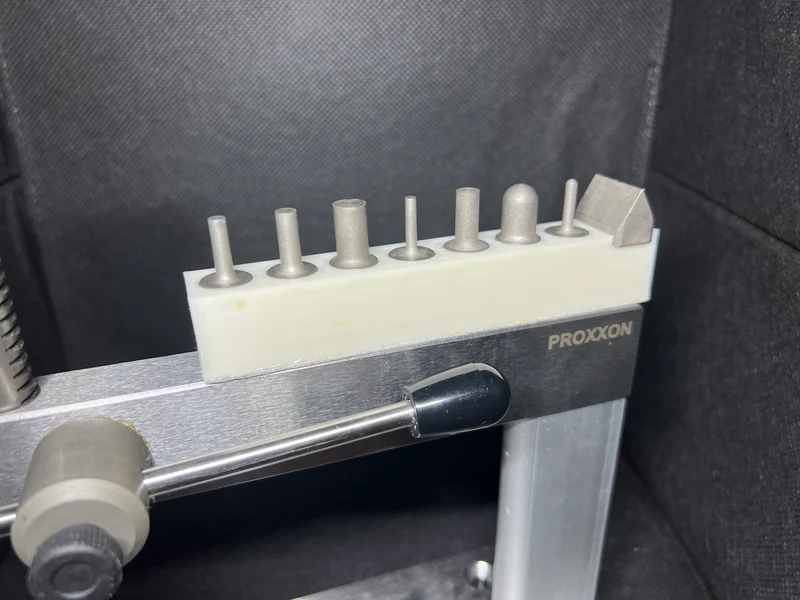

Это держатель инструмента, предназначенный для надежного удержания штамповочных прессов, входящих в комплект Proxxon MP-120 Micro-Press, небольшой беседки для любителей. В держателе используются магниты, которые помогают удерживать пресс-формы в углублениях. Те же магниты позволяют прикрепить держатель к самой оправке либо сверху, либо сбоку.

Дополнительные части:

Сильный цилиндрический магнит, диаметр 6 мм, высота 5 мм (кол-во: 8 шт.)
Жидкий клей
Дополнительно: полоска самоклеящегося тонкого фетра или картона или клейкая лента.

Обратите внимание: я тестировал это только с ABS и ASA. Если вы используете PETG, то клей, скорее всего, не подойдет, и потребуются небольшие изменения в конструкции, чтобы магниты плотно прилегали — отправьте сообщение и дайте мне знать, поможет ли это вам.

Печать

Предоставляются два файла .STL:

Файл для печати для проверки/подгонки, чтобы определить размер отверстий, подходящий для комбинации типа вашей нити, калибровки принтера и диаметра высекального пресса. Распечатайте это и проверьте, легко ли вставляются штампы и остаются ли они в выемке. Они должны свободно входить и выходить, но не раскачиваться внутри отверстия. Если отверс��ие слишком свободно для ваших штампов, уменьшите масштаб на 1% и повторите попытку. Если отверстие слишком узкое, увеличьте масштаб на 1% и повторите попытку. Следите за применяемым масштабированием — оно понадобится вам на шаге 3.
Вставьте магнит в нижнее отверстие и убедитесь, что матрица и магнит держатся вместе. Если вы перевернете держатель «вверх дном», кубик удержится и не выпадет (но делайте это над подносом/столом, чтобы вам не пришлось гонятьс�� за кубиком, если он выпадет...)
Как только вы правильно определите масштабный коэффициент, загрузите второй файл, масштабируйте его с использованием коэффициента, определенного на шаге 1, и распечатайте. Держатель не обязательно должен быть особенно прочным, поэтому нескольких периметров и заполнения на 10-15 % должно быть достаточно.
Сборка

Еще раз напоминаем, что это тестировалось только с ABS и ASA, но должно подойти и для PLA.

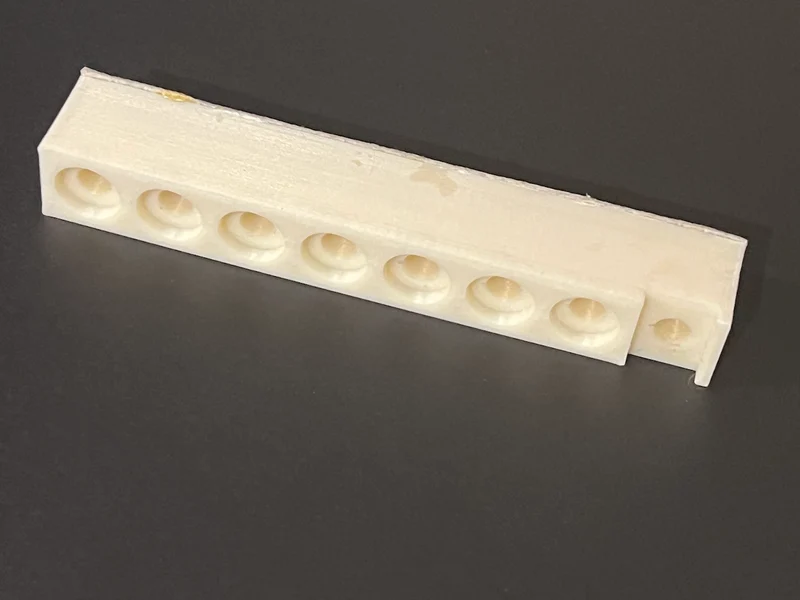

Капните небольшую каплю клея в каждое из 8 нижних отверстий (дно — это сторона со всеми кружками) и аккуратно вдавите магниты в отверстия. Магниты должны находиться на одном уровне с нижней поверхностью держателя.

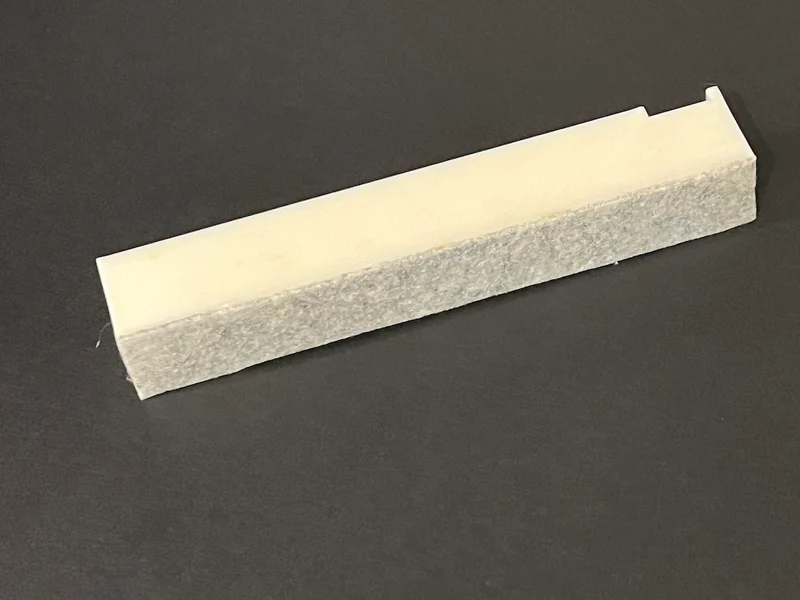

Приклейте полоску самоклеящегося фетра/картона/ленты на дно. Это закроет магниты и облегчит при необходимости снятие зажима с оправки. Обрежьте фетр/картон/ленту по размеру.
