Дескриптор файла

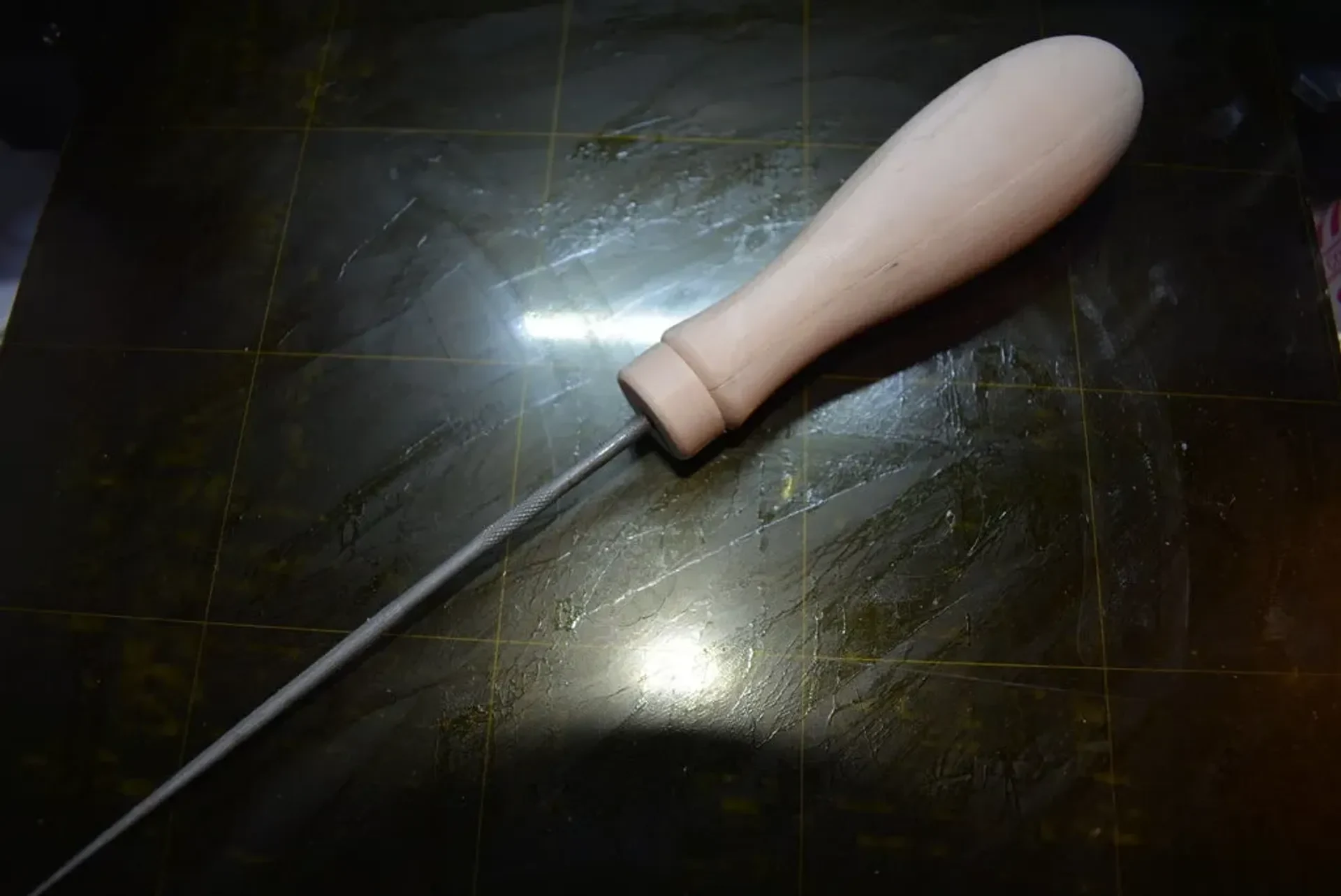

После многих лет использования металлических напильников с наконечниками вместо ручек я решил, что пришло время создать и распечатать набор с помощью моего нового Prusa i3 MK3.

Естественно, для отпечатков я решил использовать древесную нить...

:-)

Несколько альтернативных вариантов использования:

Вы всегда можете раскрасить свой набор инструментов с помощью ручек разного цвета или даже использовать его в качестве шнура для оконной жалюзи или выключателя света в ванной!

Вы также можете импровизировать и использовать его в качестве самодельной ручки для шестигранного ключа, вставив короткий конец шестигранного ключа в отверстие (для выступа напильника на переднем конце ручки) и удерживая его там большим пальцем, чтобы получить более точную регулировку или немного больший рычаг...
(См. https://www.thingiverse.com/thing:3604772, чтобы найти лучшее решение, чем описанный выше метод!)

В зависимости от толщины стержня, даже в качестве рукоятки лозоходной удочки!

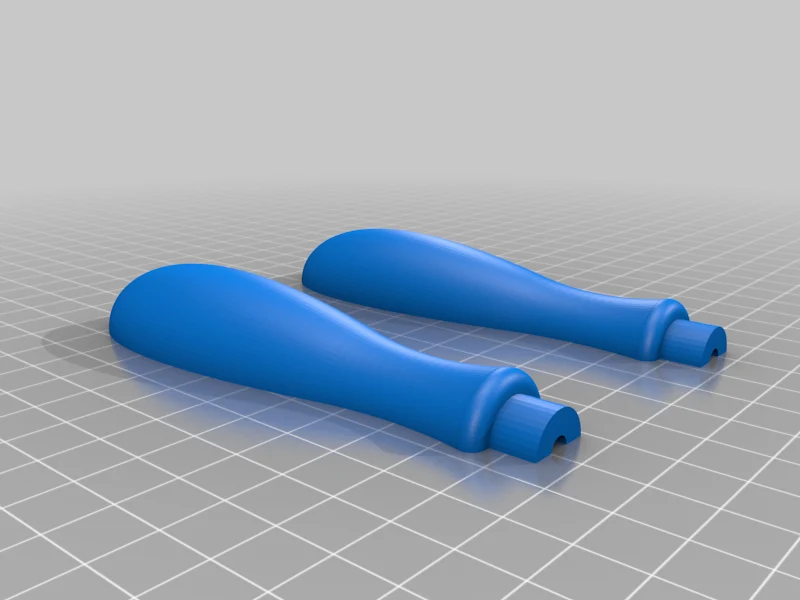

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм Качество

Заполнение:

Не менее 25 % прочности рукоятки инструмента.

Нить:
Обычная древесина PLA

Примечания:

Более высокая плотность печати помогает повысить прочность ручки, и в зависимости от используемого типа или рисунка это может еще больше повысить ее общую структурную целостность. Если 3-миллиметровые вставки окажется трудно успешно напечатать, их можно заменить 1x 16 мм и 2x 14 мм с винтовой резьбой M3, шпилькой или круглым стержнем, как я предпочитаю.

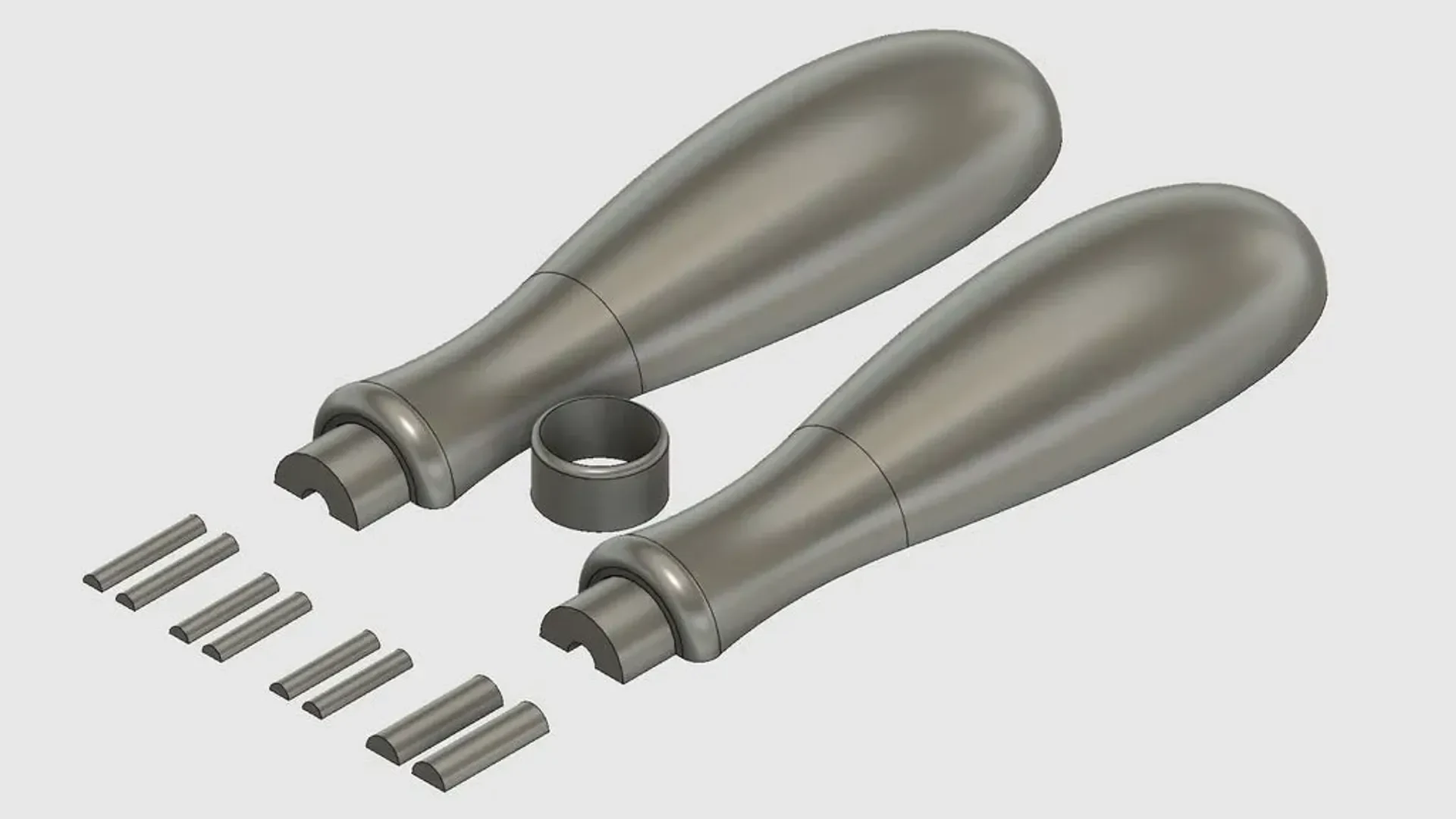

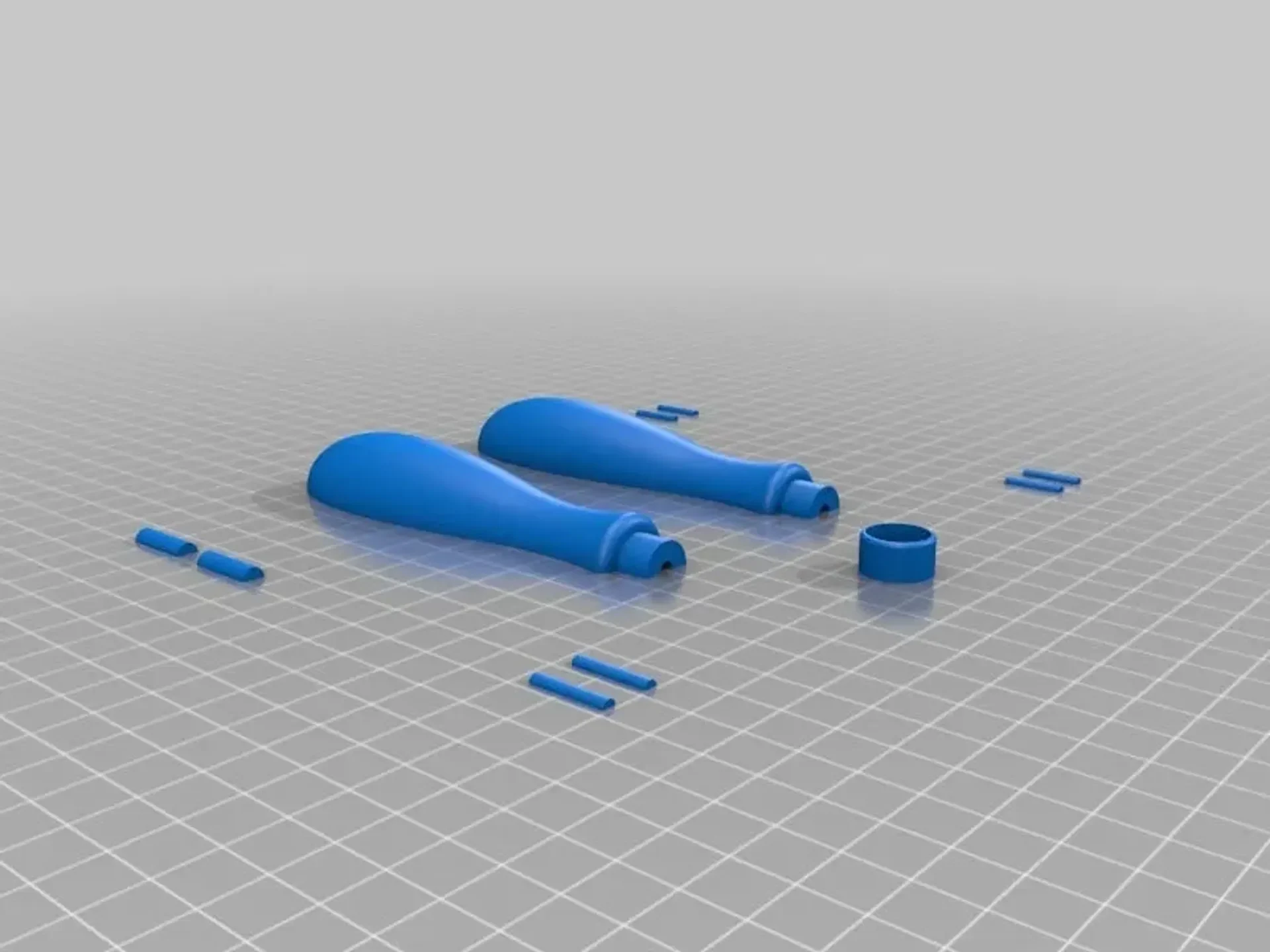

Вставки лучше всего печатать пополам, а затем соединять вместе, причем каждая из них будет прочнее, напечатанной в продольном направлении, поскольку прочность должна быть под прямым углом к ​​направлению силы сдвига.

Однако после соединения их клеем или ацетоном потребуется некоторая дор��ботка. (Вставки из PLA хрупкие, если напечатаны вертикально, поскольку слабость заключается в том, что слои находятся в той же плоскости, что и плоская средняя часть ручки — они просто срезаются между слоями.) Поэтому при этом размере я склонен выбирать более прочную готовую винтовую резьбу, шпильку или даже пластиковый стержень.

Самый простой и доступный метод — ввернуть винт М3 соответствующей длины и размера на половину и отрезать головку. Затем у вас есть готовая ручка (!), чтобы удерживать вставку, пока кончик закруглен и готов к вставке в соответствующее противоположное отверстие.

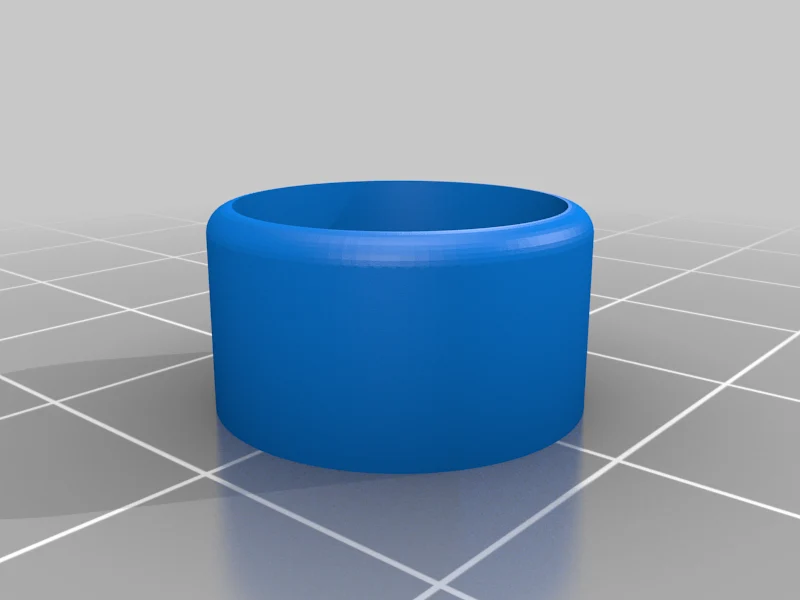

Вставка толщиной 5 мм печатает по вертикали гораздо успешнее, но все равно включена в состав рабочей пластины, так как лежит ровно на двух половинках. Однако замена PLA металлическими вставками предпочтительнее, чем разрыв PLA при вставке их в каждую половину ручки, что усложняет последующую сборку ручки.
(Печать полукруглых вставок толщиной 3 мм может оказаться очень утомительной и грязной при использовании суперклея из-за их размера и безопасности, связанной с дымом или склеиванием пальцев, а не половин вставок!.)

Поэтому я предпочитаю метод со шпильками M3, поскольку на самом деле ширина отверстий составляет 3,1 мм, чего ровно столько, чтобы вставить шпильки плавно. Это быстрее, чище и менее опасно.

Пост-печать

Сборка.

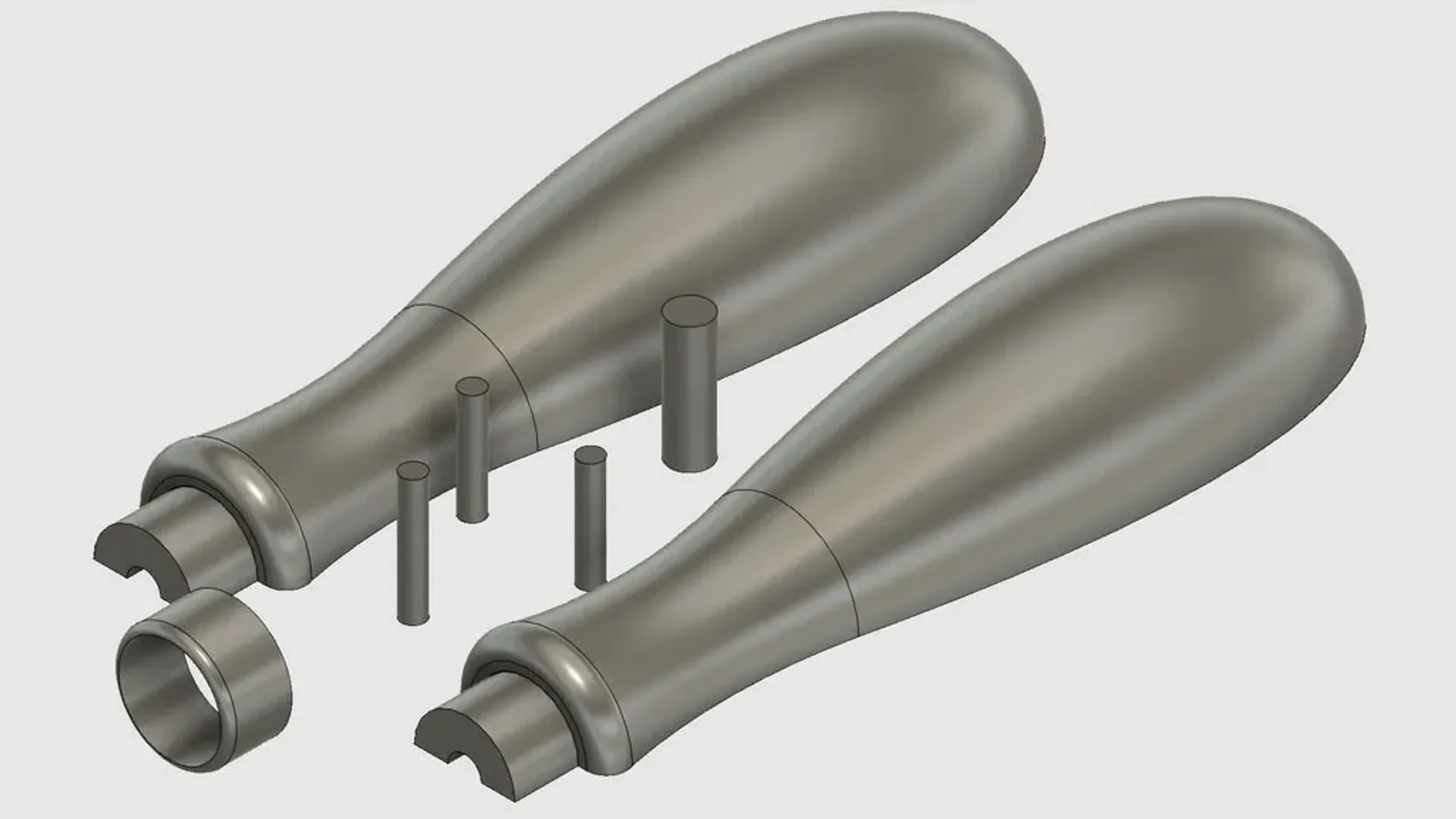

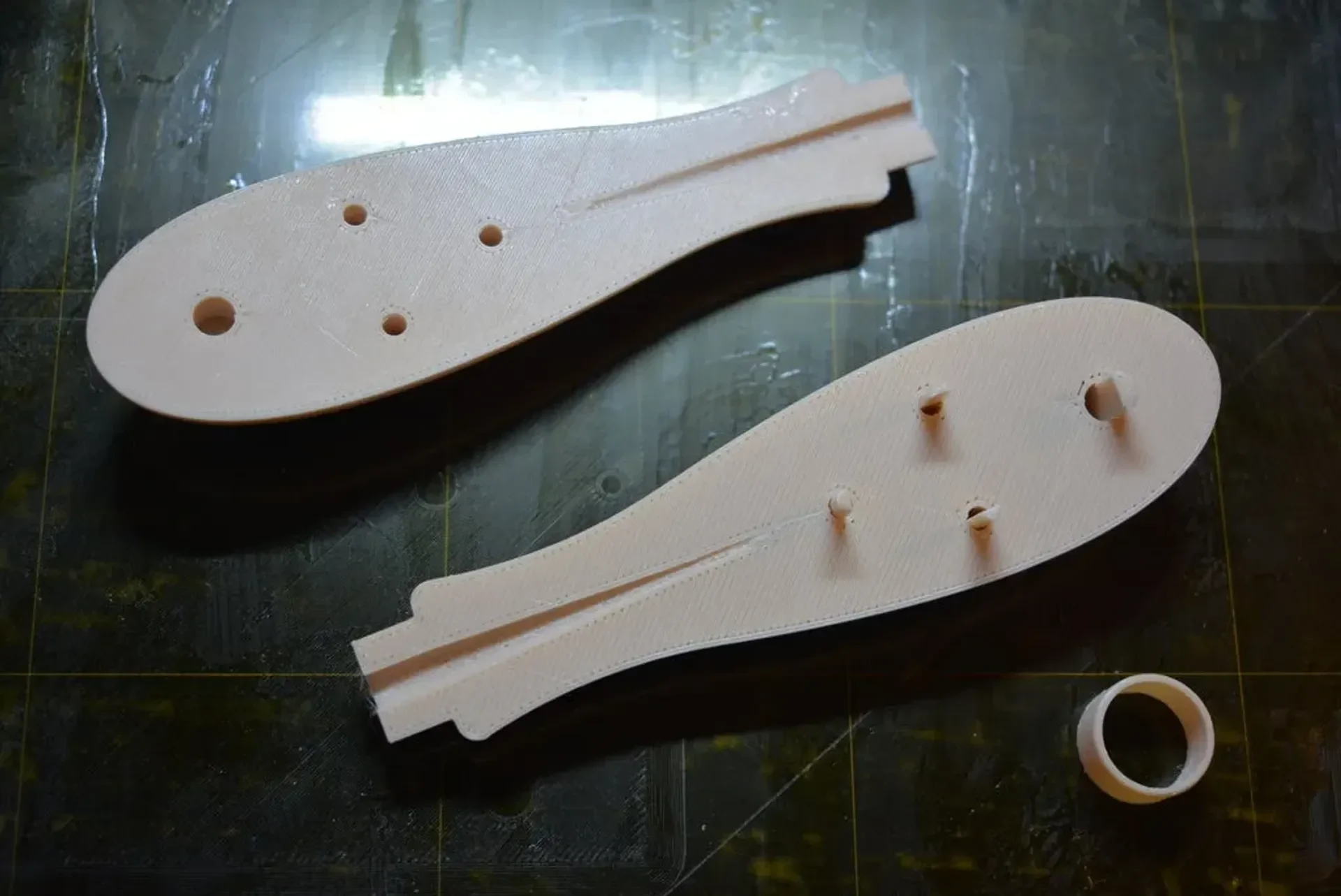

При расположении половин рукоятки вместе все вставки помещаются только в одну из двух половин.
Начните со средней вставки M3 (длиннее 16 мм), ближайшей к хвостовику, так как это поможет легче выровнять две половинки, прежде чем вставлять 2 отрезка длиной 14 мм для двух других с каждой стороны.
Вставка диаметром 5 мм устанавливается в противоположную половину одновременно с двумя вставками M3 д��аметром 14 мм. Если все вставки имеют одинаковую длину, очень сложно установить все вставки на место одновременно, и в зависимости от типа используемых вставок их отверстия могут нуждаться в небольшом расширении.

Как только две половинки ручки смогут легко и аккуратно скользить вместе с вставками на месте, убедитесь, что они не застряли и не приклеились без нанесения клея. После добавления суперклея две половинки необходимо быстро сжать вместе, чтобы они не застряли на полпути друг к другу — вставки предназначены только для того, чтобы направлять две половинки вместе, поэтому действие должно быть плавным.

Подготовка здесь является ключом к успешному завершению.

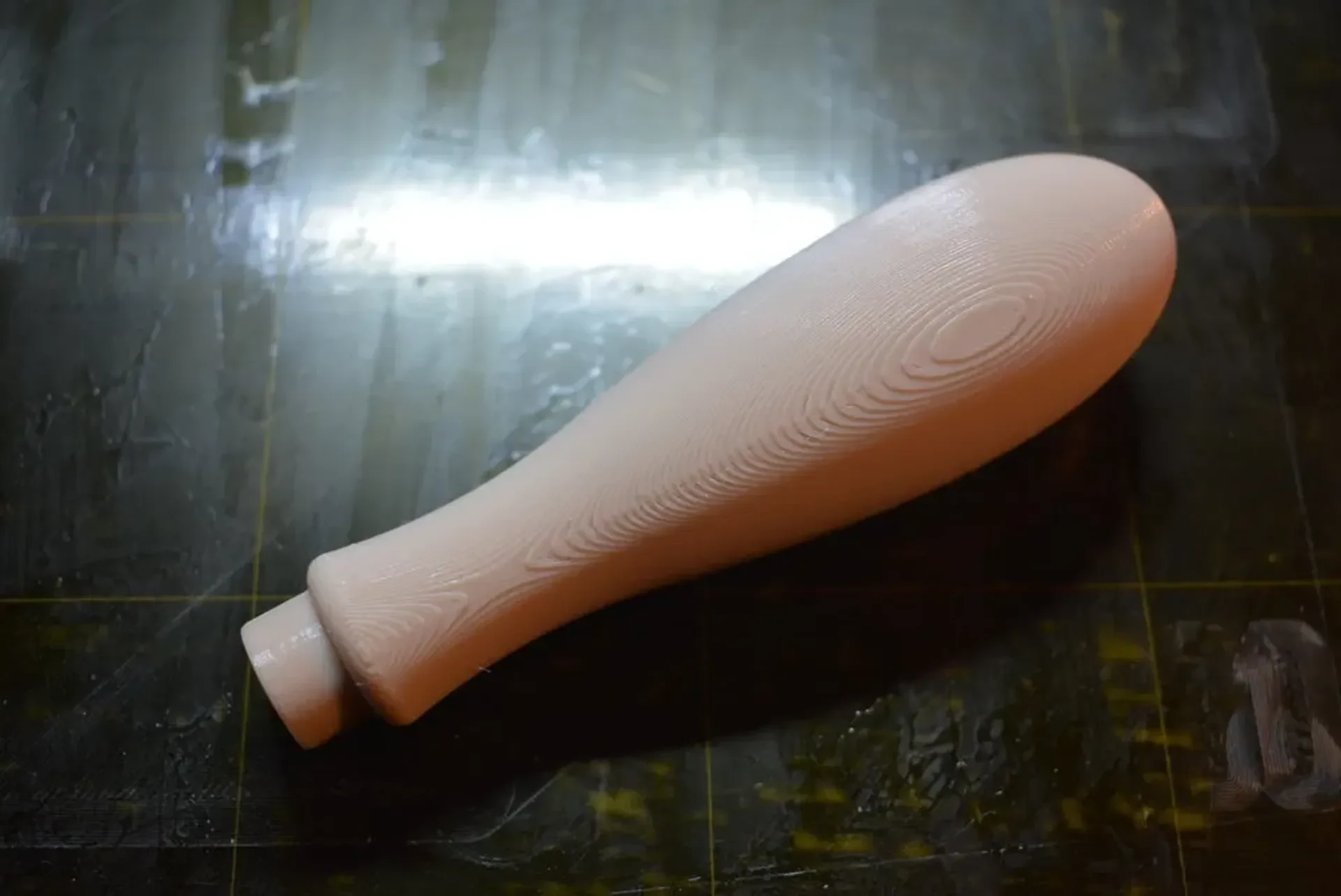

Две половинки прикреплены с каждой стороны вставок и готовы к использованию.
