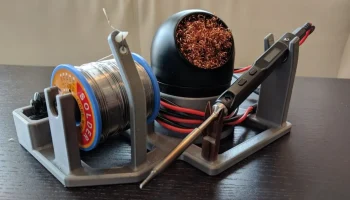

Паяльная станция TS100

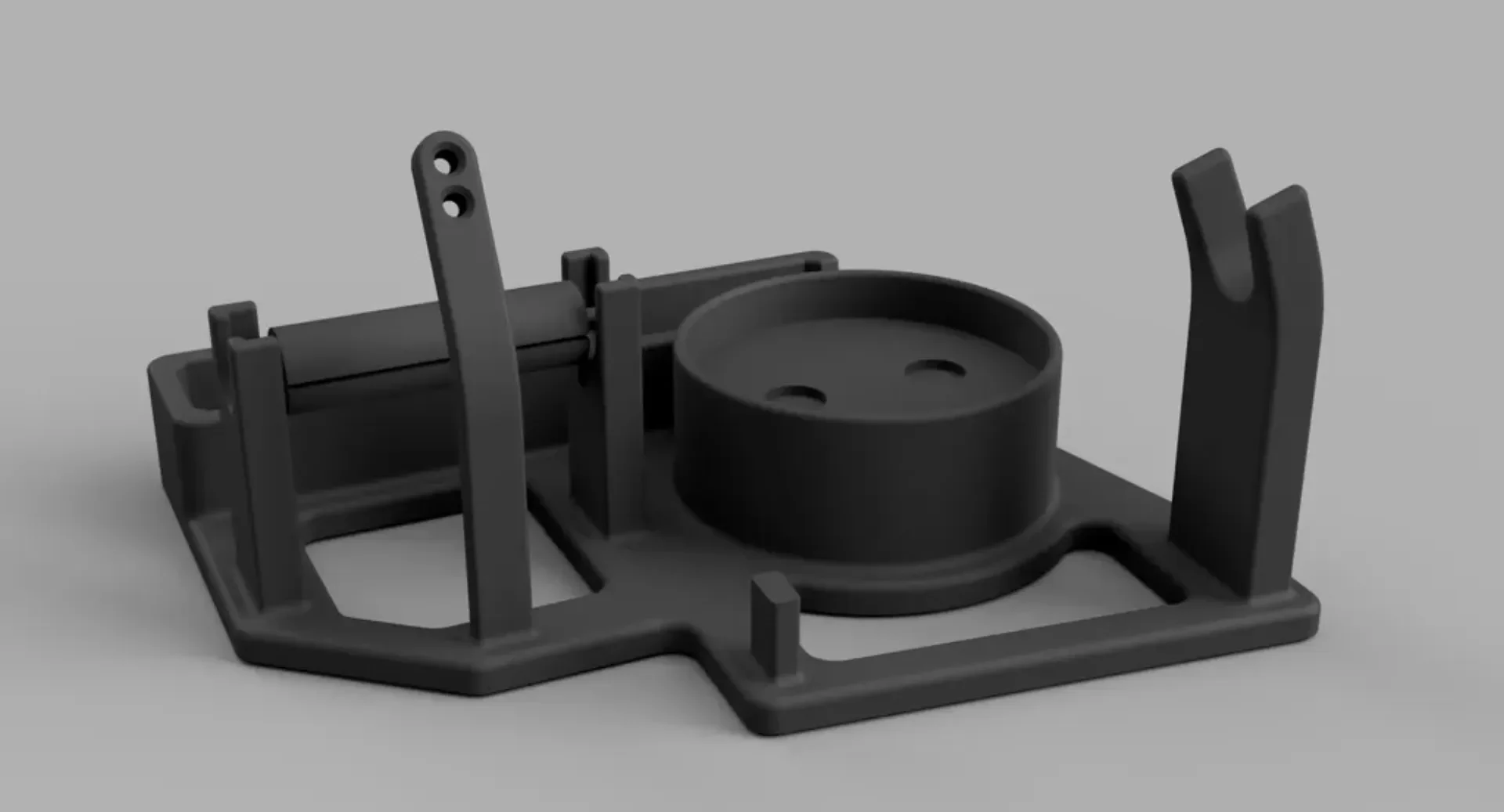

Подставка для замечательного паяльника TS100 с местом для чистки жала медной проволоки, катушкой припоя и небольшим лотком для пинцета и флюсового карандаша.

Вот все разные вещи, которые я использую в этом стенде:

Паяльник TS100. Еще рекомендую приобрести жало TS-BC2.
Очиститель наконечников медной проволоки
катушка припоя 400 г.
Флюсовая ручка
Пинцеты
Витамины

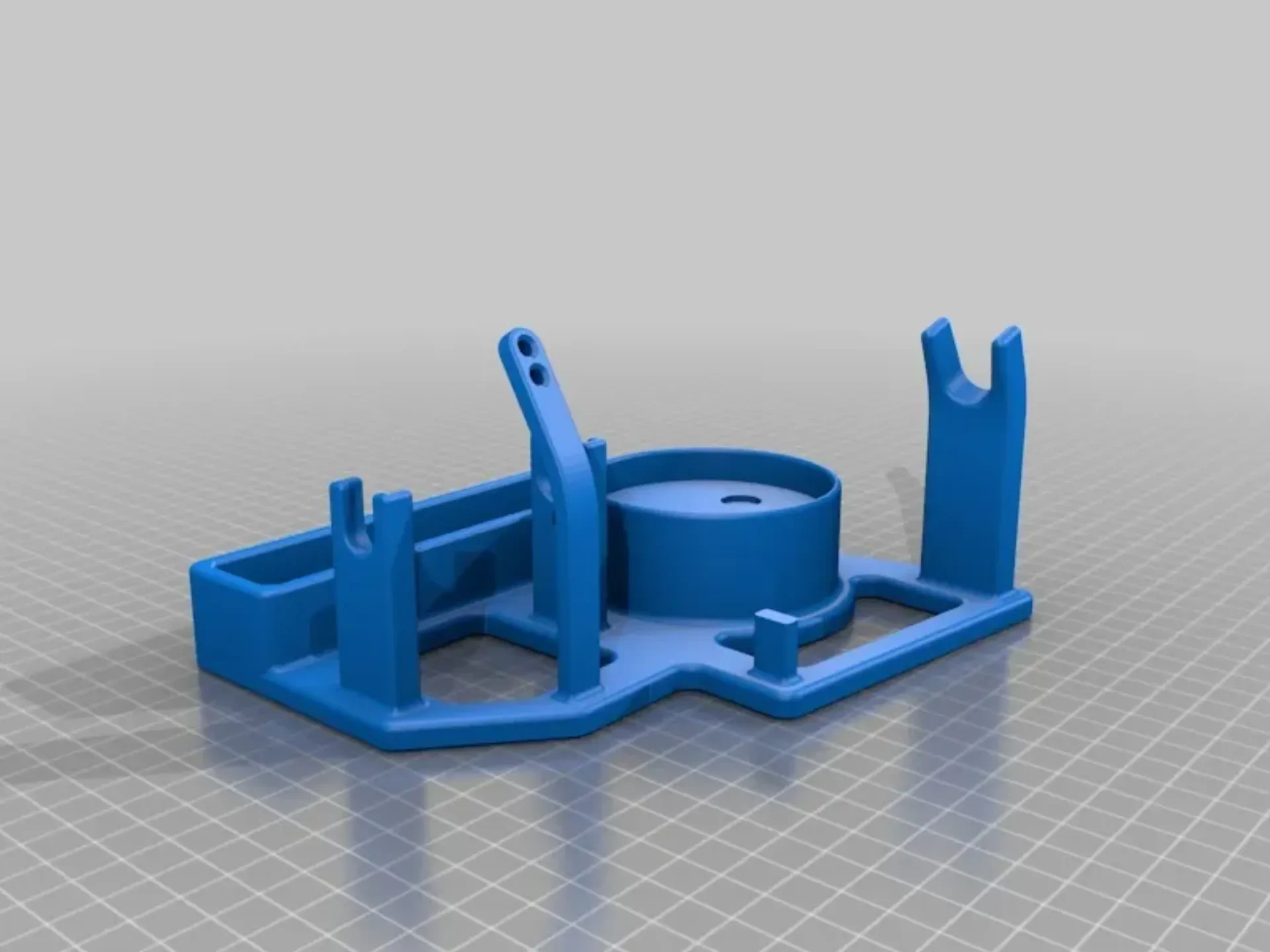

1 базовый принт

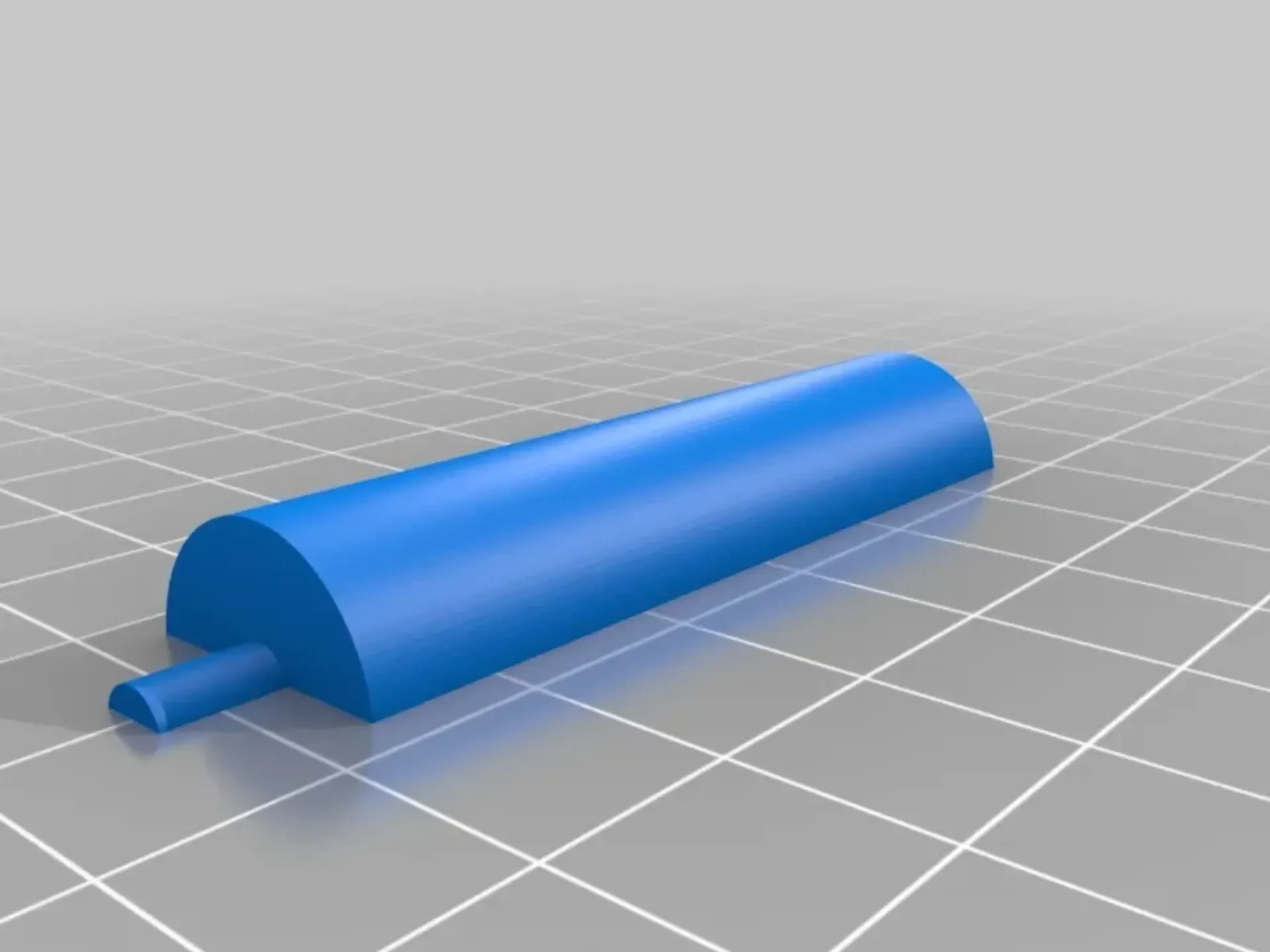

2x принт оси
Небольшой кусок медного листа для поддержки горячего конца утюга (необязательно, поскольку часть, которую нам нужно поддерживать, на самом деле не так сильно нагревается, но вам придется перепроектировать опорную стойку)
2 шарикоподшипника — внешний диаметр 13 мм, внутренний диаметр 4 мм, глубина 5 мм (необязательно, но вам придется изменить детали оси)
2 цилиндрических магнита — высота 2 мм, диаметр 12 мм (опционально)
2 небольших кусочка трубки Боудена из ПТФЭ (дополнительно)
Грубый чертеж выреза медного листа перед гибкой
Изготовление медной опоры

Вырежьте из медного листа фигуру, похожую на ту, что на изображении выше. Согните по пунктирным линиям, чтобы обер��уть короткую опорную стойку. Его нужно будет подогнать по размеру как с основой, так и с самим паяльником, сгибать и резать, пока не получится что-то хорошее.

«Ассамблея»
Поместите две половины оси друг к другу и наденьте подшипник на концы. Это должно скрепить ось, клей не нужен.
Поместите рулон припоя на ось, а ось — на две опоры.
Поместите две части трубки Боудена из ПТФЭ в направляющую для припоя. Если хотите, сделайте из него фрикционный зажим, чтобы удерживать конец припоя на месте. Протяните припой через направляющую.
Поместите медную опору (из предыдущего шага) на стойку.
Поместите два магнита в отверстия под местом для чистки наконечников. Они должны подходить с трением, но вы также можете приклеить их. Поместите очиститель наконечника на магниты.

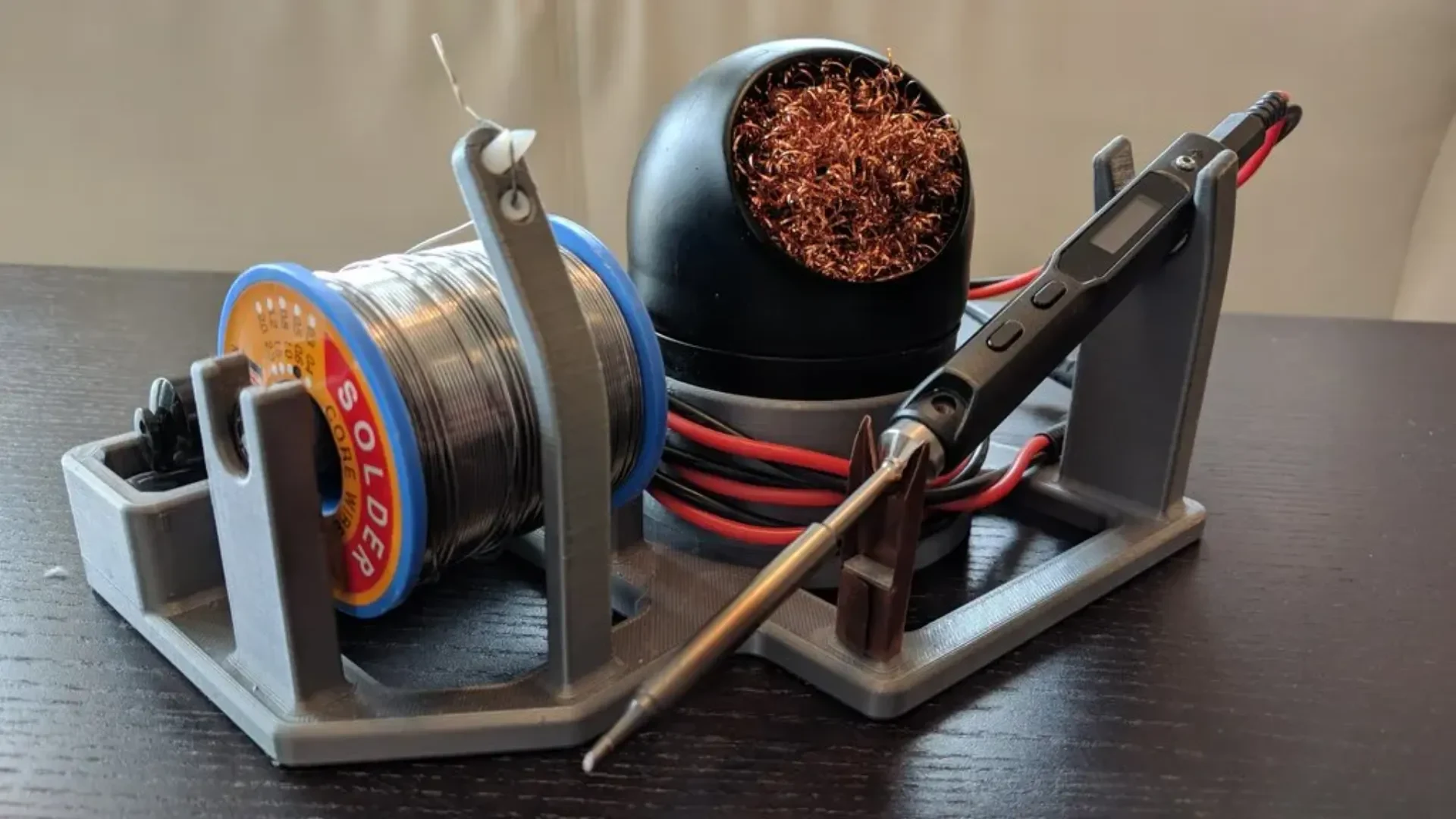

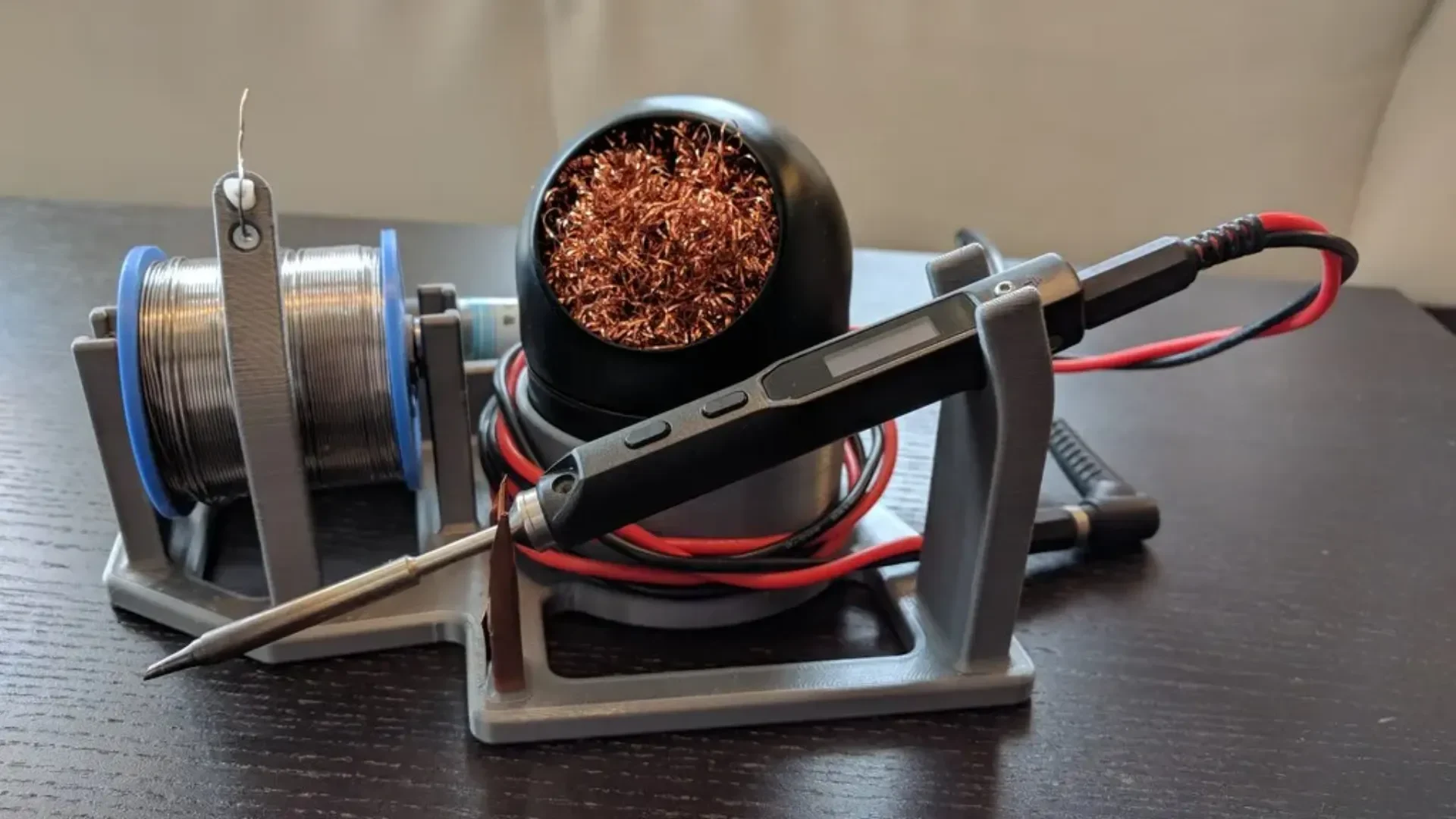

Поместите TS100 в новую паяльную подставку.
Бонусный шаг: удлинение кабеля

Это не имеет никакого отношения к самой подставке, но на фотографиях вы можете видеть, что я использую удлинитель провода от блока питания ноутбука, который я использую со своим TS100. Удлинитель изготовлен из многожильного провода с силиконовой изоляцией, что делает его очень мягким и удобным в работе. Он никогда не мешает, а даже если и мешает, тепло утюга не повредит изоляцию.

Я особенно рекомендую это, если ваш блок питания имеет угловой разъем, потому что его расположение прямо на утюге — это PITA.
