Sy's Peglock - крепление на DIN-рейку.

Это ремикс моей модели Sy's Peglock — улучшенной и параметрической модели, которая представляла собой ремикс превосходной модели Peglock Board Attachment — Parametric Template от @ntressler7, которая представляла собой ремикс превосходной Sy's Peglock — Locking Pegboard System от @SyberSpace, которая позволяет прикреплять крепления системы Sy's Peglock к DIN-рейкам. Я также должен упомянуть коллекцию держателей инструментов для DIN-рейки @Ratasich и держатели инструментов @RussNelson как вдохновение для использования DIN-рейок в качестве организующей системы; это как французские шипы для тех, кто не занимается деревообработкой.

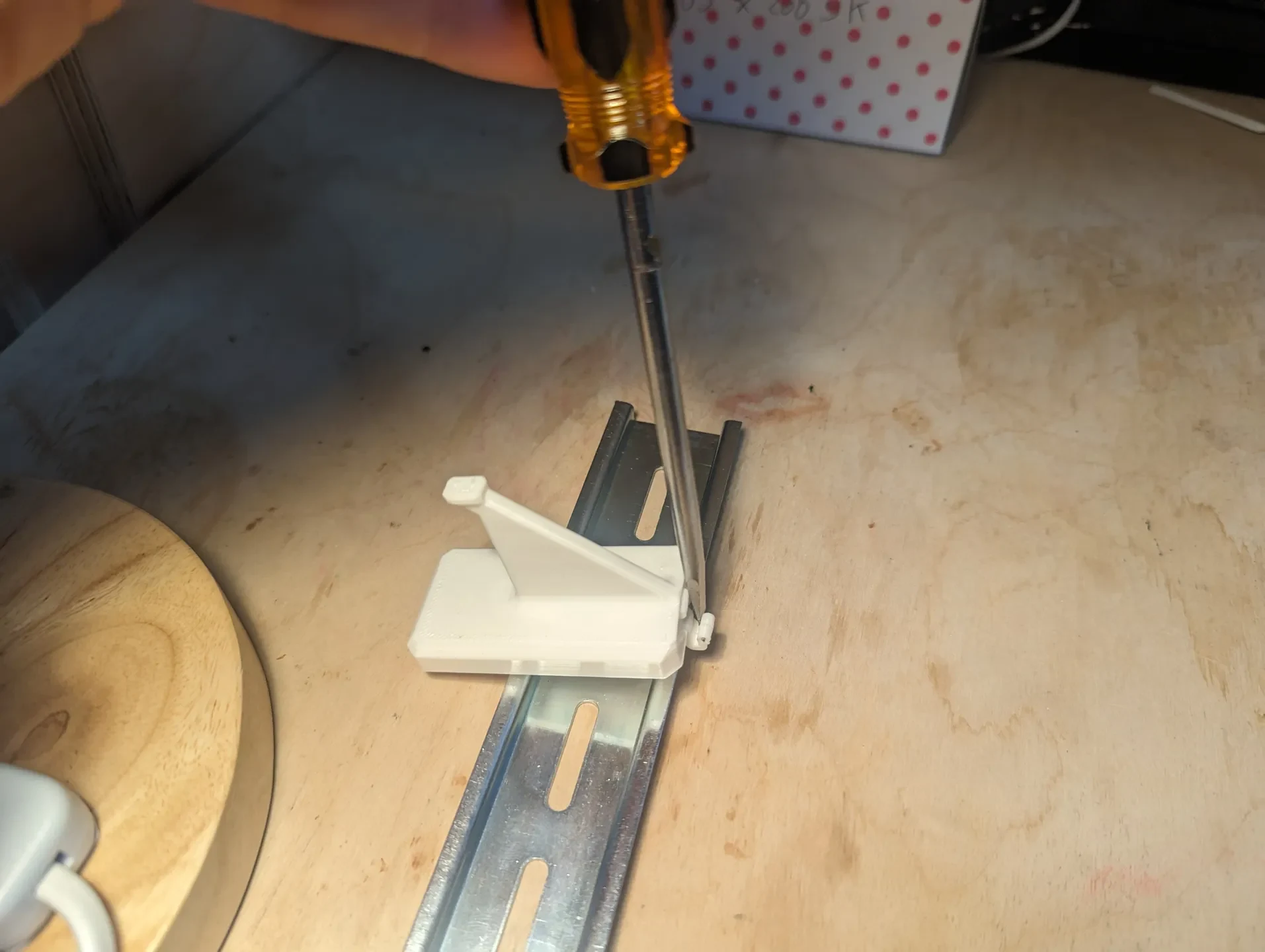

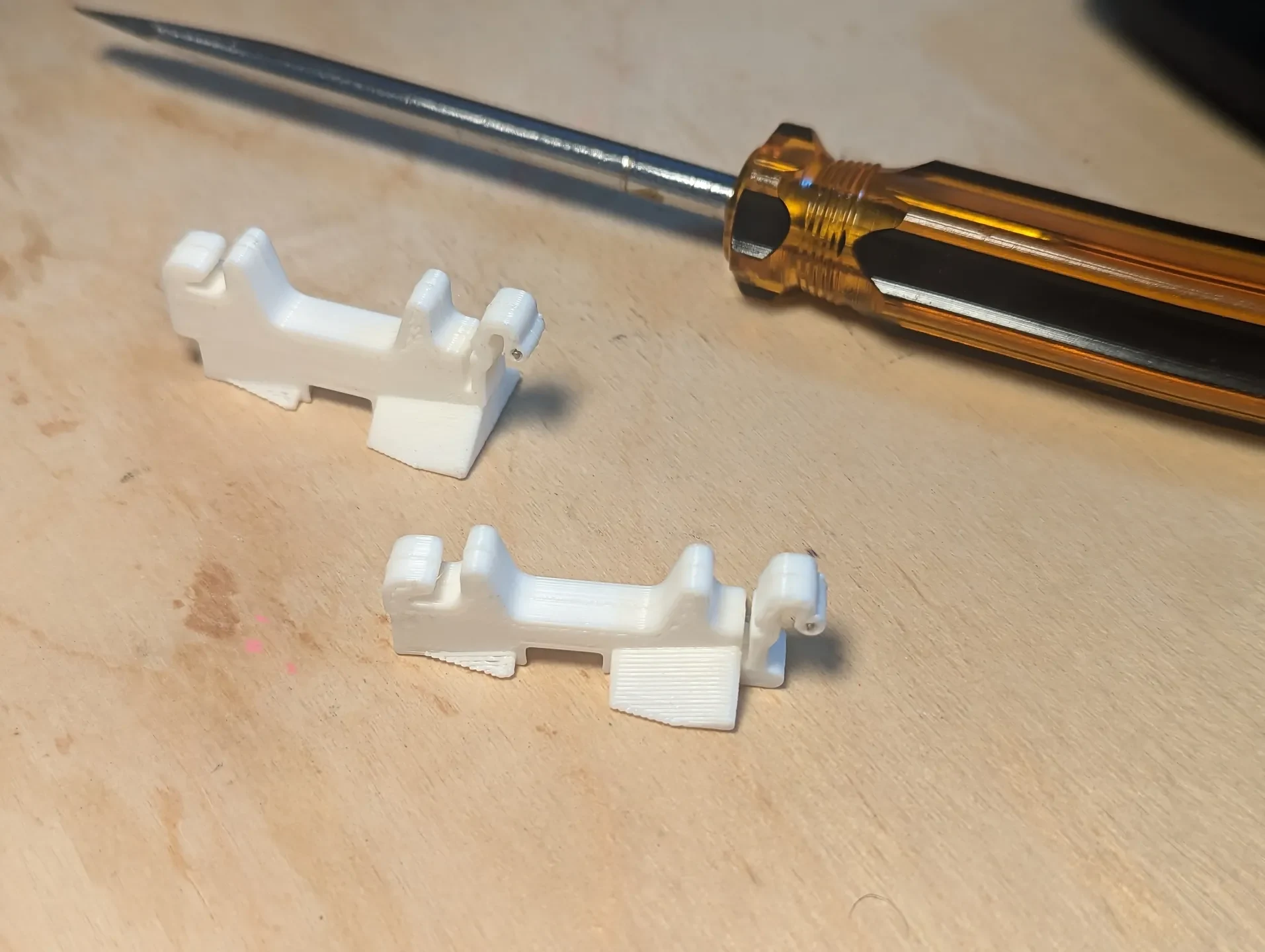

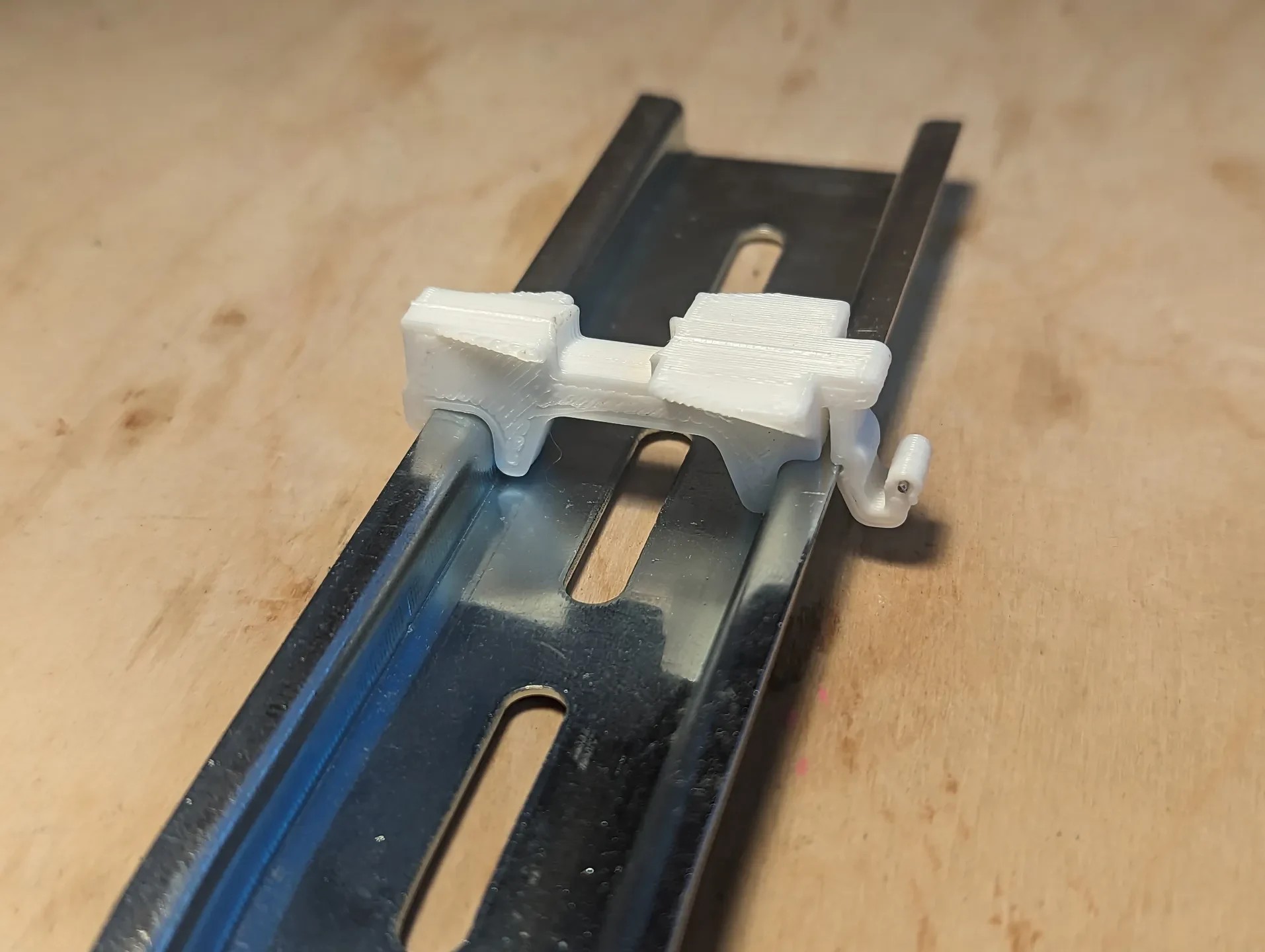

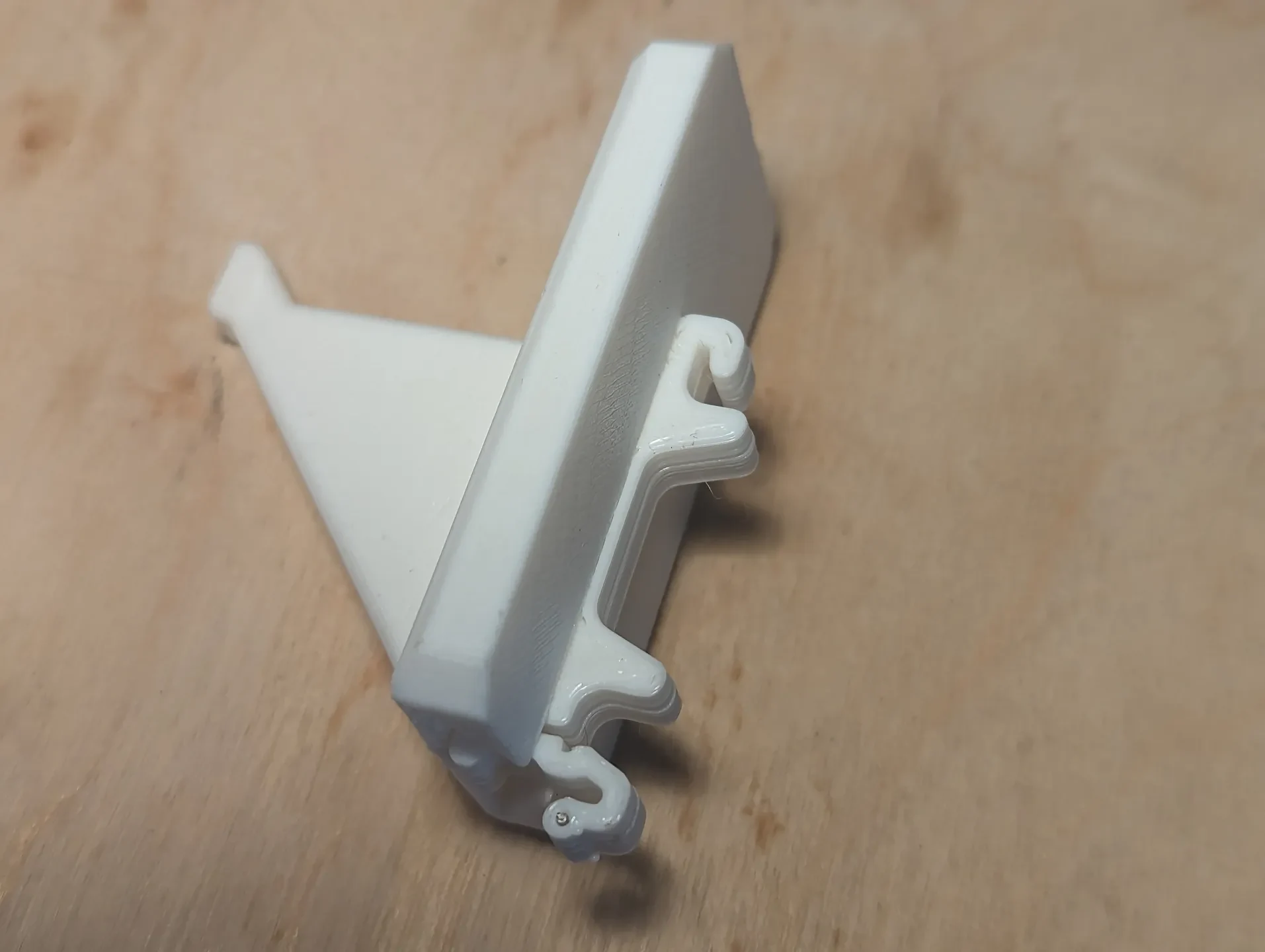

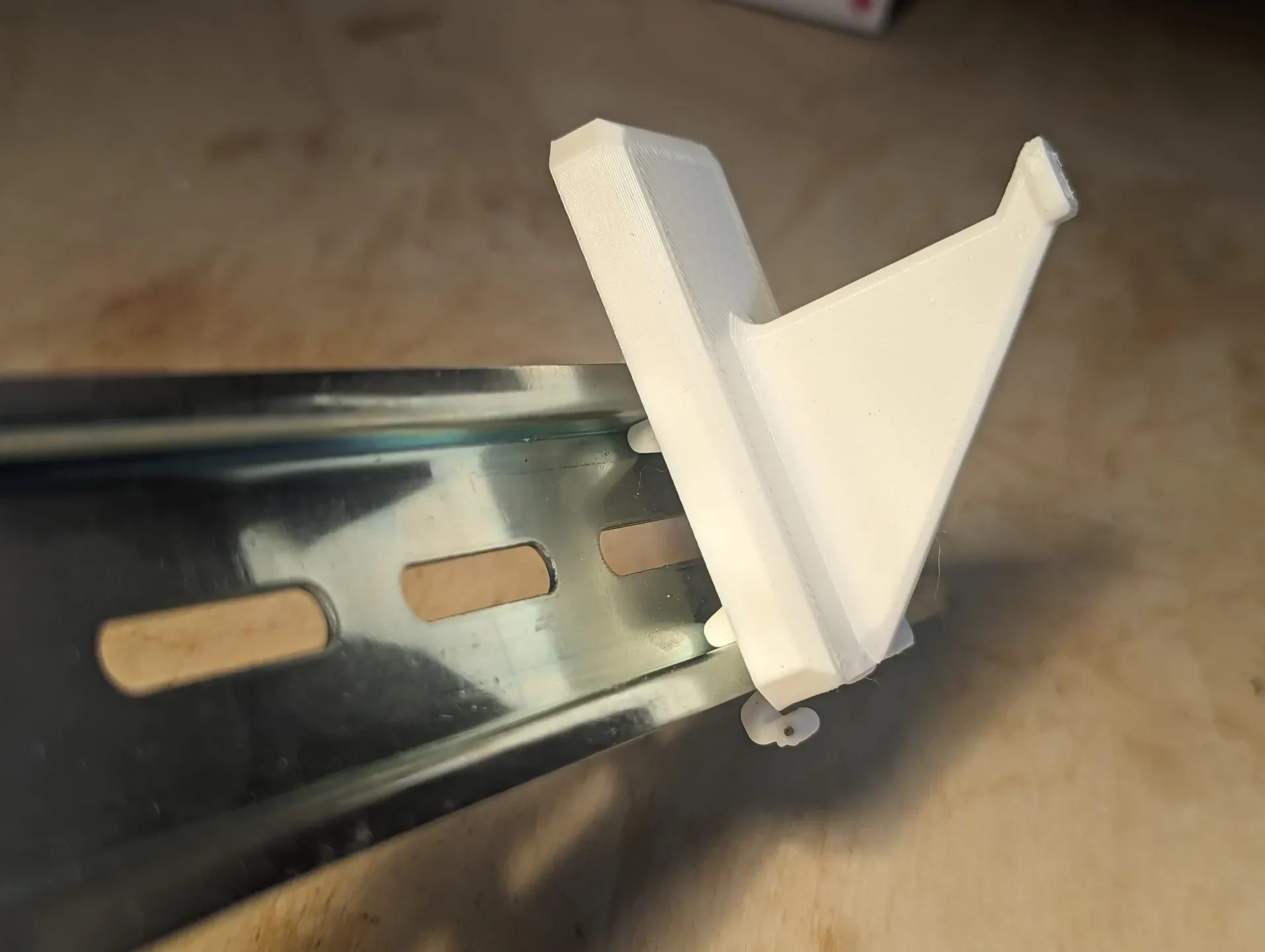

Он должен быть полностью совместим со всеми креплениями системы Peglock от Sy и надежно закреплять их на DIN-рейках. Чтобы отсоединить их от направляющей, можно использовать отвертку. У них есть небольшое отверстие, которое при желании можно использовать с небольшой булавкой (куском скрепки или нити), чтобы скрепить развернутые половинки вместе.

Есть загруженные stl-файлы рекомендуемой конфигурации с отверстием для магнита диаметром 10 мм и толщиной 3 мм. Имя файла stl имеет следующий вид: «Peglock DIN Rail Attachment v<версия> <Ширина корпуса>--<Диаметр магнита>-<Толщина магнита>-<Диаметр штифта>-<Расстояние между направляющими>-<Смещение направляющей>.stl».

Если у вас есть особые требования, вы можете создавать свои собственные модели. Для изменения и экспорта этой модели не требуется регистрация каких-либо учетных записей или загрузка какого-либо программного обеспечения. Просто следуйте этим инструкциям ниже (скопировано непосредственно из инструкций @ ntressler7)!

В настоящее время существует 6 параметров, которые можно настроить, но дайте мне знать, если вам нужно настроить что-то еще, и я смогу это обновить!

Ширина корпуса — ширина корпуса крепления колышка. Не меняйте это значение, если хотите, чтобы оно работало с существующими вложениями для монтирования.
Диаметр магнита — диаметр отверстия магнита. Значение по умолчанию 10 мм обеспечивает хорошую посадку с натягом для магнита диаметром 10 мм и подходит для магнитов меньшего диаметра. Установка этого параметра и толщины магнита на ноль приведет к удалению отверстия под магнит.
Magnet Thickness — толщина отверстия магнита. По умолчанию 3 мм подходят для более тонких магнитов. Установка слишком большого значения ослабит вложение.
Диаметр штифта — диаметр отверстия под штифт через защелку для соединения развернутых половин вместе. Для моего принтера (который, кажется, выдавливает края примерно на 0,2 мм) значение по умолчанию 1,2 мм хорошо подходит для отрезанного куска проволоки для скрепки диаметром 0,8 мм. Использование 2,15 мм должно подойти для куска нити диаметром 1,75 мм. Установите это значение на ноль, чтобы удалить отверстие для штифта (без него оно работает нормально).
Расстояние до рельса — на каком расстоянии от рельса находится задняя часть креплений. Значение по умолчанию 0 мм делает его заподлицо с направляющей. Вы можете установить его выше, чтобы крепления больше выступали. Вам нужно будет установить его как минимум на 6 мм, если значение смещения рельса меньше 2,5 мм.
Смещение направляющей — насколько высоко над направляющей находится средняя точка крепления. Значение по умолчанию 2,5 мм хорошо работает с расстоянием между рельсами по умолчанию, равным 0 мм. Вы можете установить его выше или ниже, но модель начинает выглядеть странно в сочетании с некоторыми настройками Rail Distance. Преж��е чем использовать модель, убедитесь, что она выглядит нормально.
Направления
Перейдите к документу OnShape.

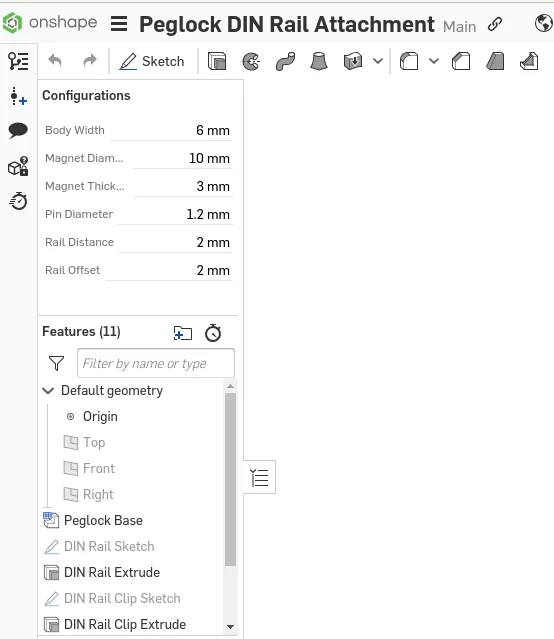

Перейдите на вкладку «Прикрепление к DIN-рейке» Peglock и при необходимости измените параметры крепления к DIN-рейке.

Щелкните правой кнопкой мыши деталь крепления к DIN-рейке Peglock в левом нижнем углу и нажмите «Экспортировать...»

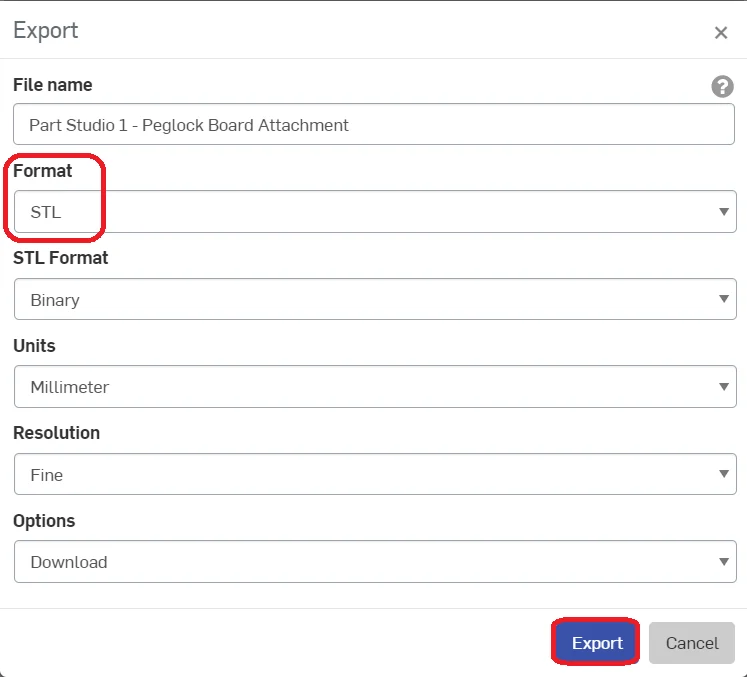

Выберите STL в качестве формата, настройте други�� параметры по своему усмотрению и нажмите Экспорт.
