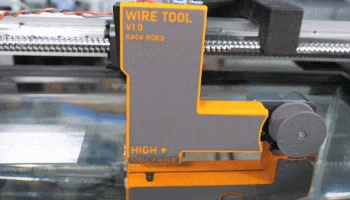

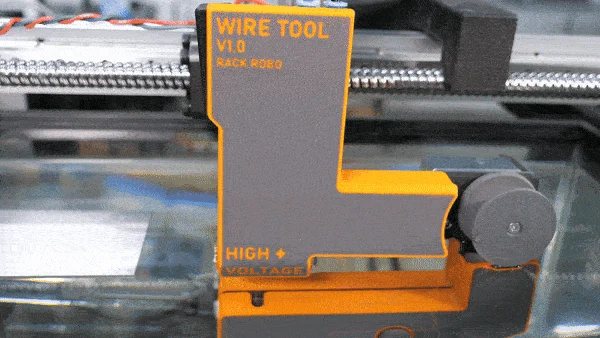

Представляем WT-01, самую простую в мире электроэрозионную обработку проволоки!

Разработанный для всех настольных 3D-принтеров, WT-01 легко превращает вашу машину FDM в мощный станок для резки металла!

Электроэрозионная обработка, или EDM, испаряет любой проводящий материал за счет использования мощных электрических импульсов. Вы можете думать об этом как о микроскопических молниях, вырывающих кратеры из целевого материала!

Электроэрозионная обработка позволяет обрабатывать любой проводящий материал. Будь то алюминий, титан или даже закаленная сталь, ваш WT-01 сможет его разрезать. Все, что вам нужно, это источник питания EDM и провод! Их можно приобрести самостоятельно или на сайтеrackrobo.io.

WT-01 был бесплатно передан в общественное достояние.

Настройка

Для начала загрузите предварительно ориентированные файлы .zip из раздела «Файлы». Был предоставлен предварительно нарезанный многоцветный проект Bambu Lab.

Пример конструкции, представленный для WT-01, предназначен для стандартного 3D-принтера Ender 3 V1. В комплект файлов входит основная сборка и безликое крепление для инструмента. Измените безликое крепление инструмента так, чтобы оно подходило к вашему 3D-принтеру.

Подробные инструкции по сборке можно найти на сайтеrackrobo.io и на странице Github.

Видео по сборке и использованию будут в дальнейшем размещены на Youtube-канале Rack Robotics.

Контроль

WEDM значительно выигрывает от управления скоростью с обратной связью на основе аналоговых и цифровых выходов блока питания Powercore V2 EDM. В будущем в Klipper появится модификация WEDM с замкнутым контуром для поддержки более толстых материалов.

Обновления

[24.09.02] — Обновление оборудования и небольшие изменения в фитировании.

Заменены старые чановые Wago на 2x 221-415 для соответствия стандартам Wago.
Добавлен анкер для снятия натяжения в банк Wago.
Добавлен анкер для снятия натяжения для крепления инструмента и бесхарактерного крепления инструмента.
Исправлено расположение отверстий на креплении для инструментов Ender 3.
Укороченная нижняя часть спины для улучшения посадки и сборки.
Добавлен дополнительный путь для проводов к задней нижней базе для более короткого электрического пути.
Добавлен дополнительный объем для заливки на задней нижней базе.

[24.06.29] — Значительное обновление. Исправление ЭМИ. Изменения в установке и качестве жизни.

Обновлены электрические схемы для соответствия новому методу. Уменьшает электромагнитные помехи системы во время использования
Обновлено размещение крепления инструмента Wago.
Обновлено размещение Vat Wago.
Добавлено больше места для крепления инструмента Ender 3.
Обновлено бесхарактерное крепление инструмента, чтобы отразить вышеизложенное.
Добавлено больше материала на переднюю часть промывочной крышки и корпуса натяжителя для повышения прочности и качества печати.
Обновите магнитную крышку корпуса натяжителя для работы с дополнительным объемом корпуса натяжителя и промывочной крышки.
Увеличен зазор на катушке для отходов. Более простая установка и меньшая вероятность столкновения с крепежными деталями.

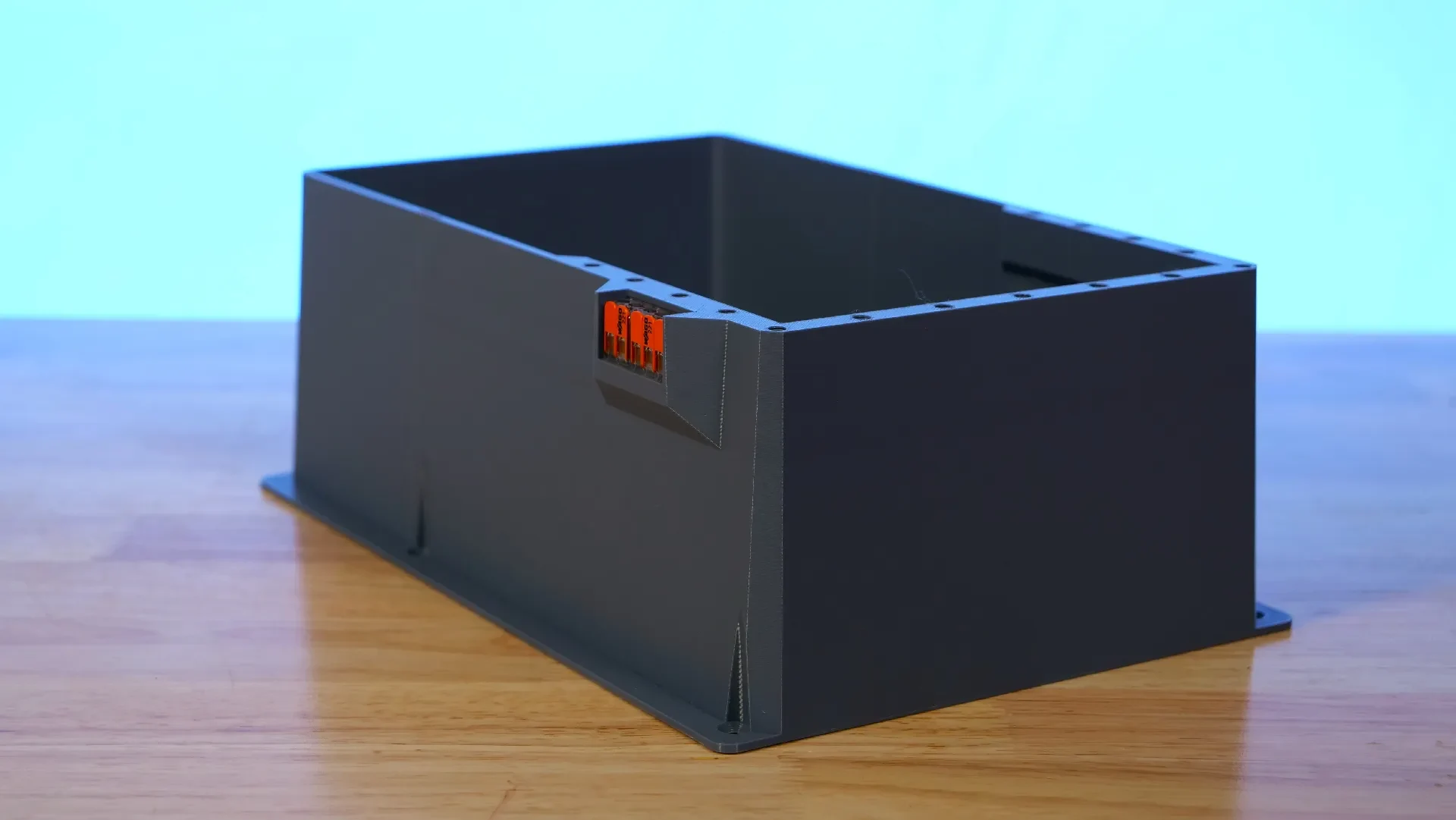

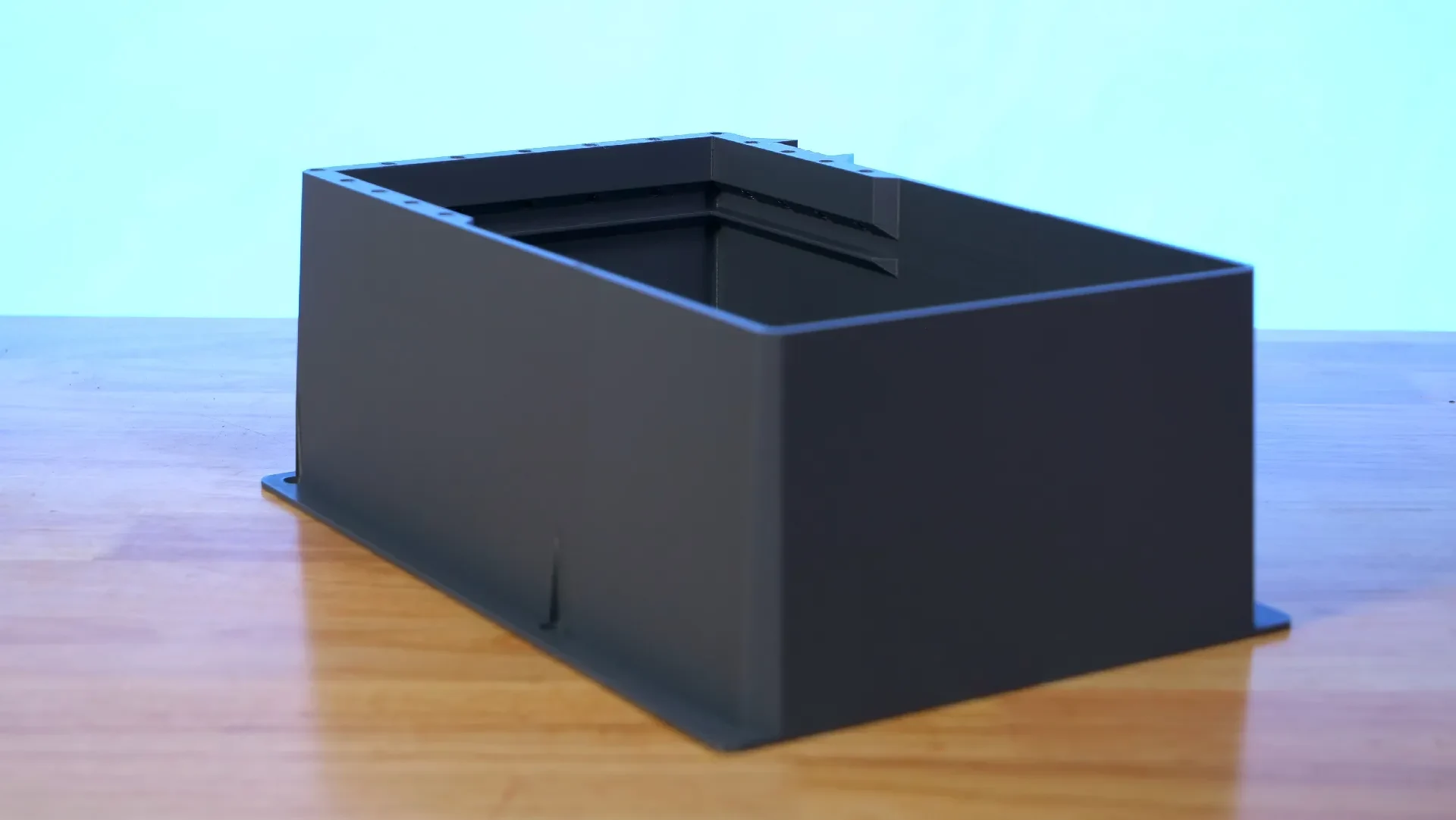

[24.06.16] — Добавлен EDM Vat. Модифицированное крепление инструмента для установки M4x16 CS. В предыдущей версии одно отверстие было слишком мелким.

[24.06.14] — Выложены первые файлы.
