SPUDNIK

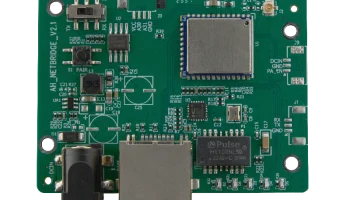

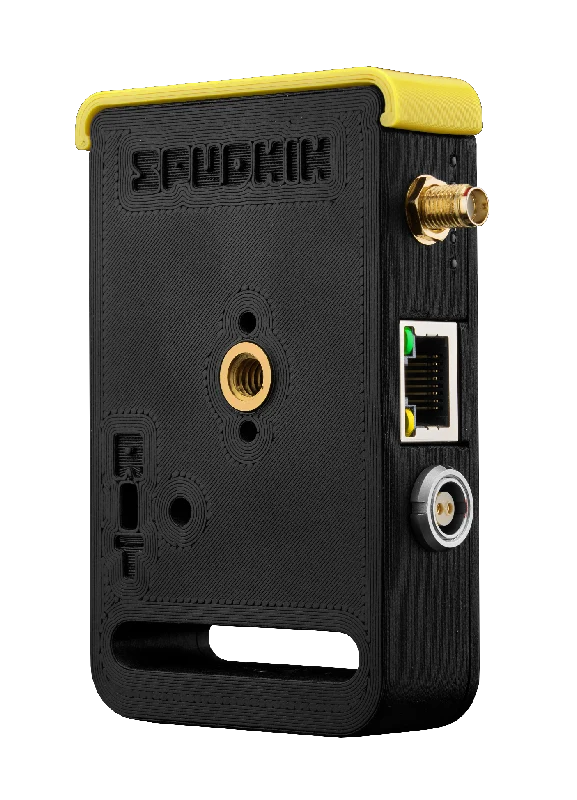

Полюбуйтесь SPUDNIK — самодельной сборкой OEM-плат Netbridge 2.1, предоставленной Anjelo, Loocam и т. д.
Этот проект использует все преимущества платы netbrige 2.1, IP-соединения с большой дальностью действия 900 МГц, низкой задержкой и невероятно быстрым временем загрузки, а также переупаковывает его для использования на съемочной площадке.

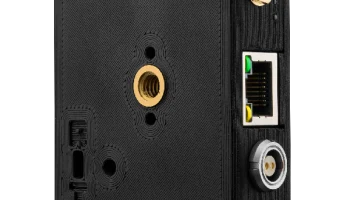

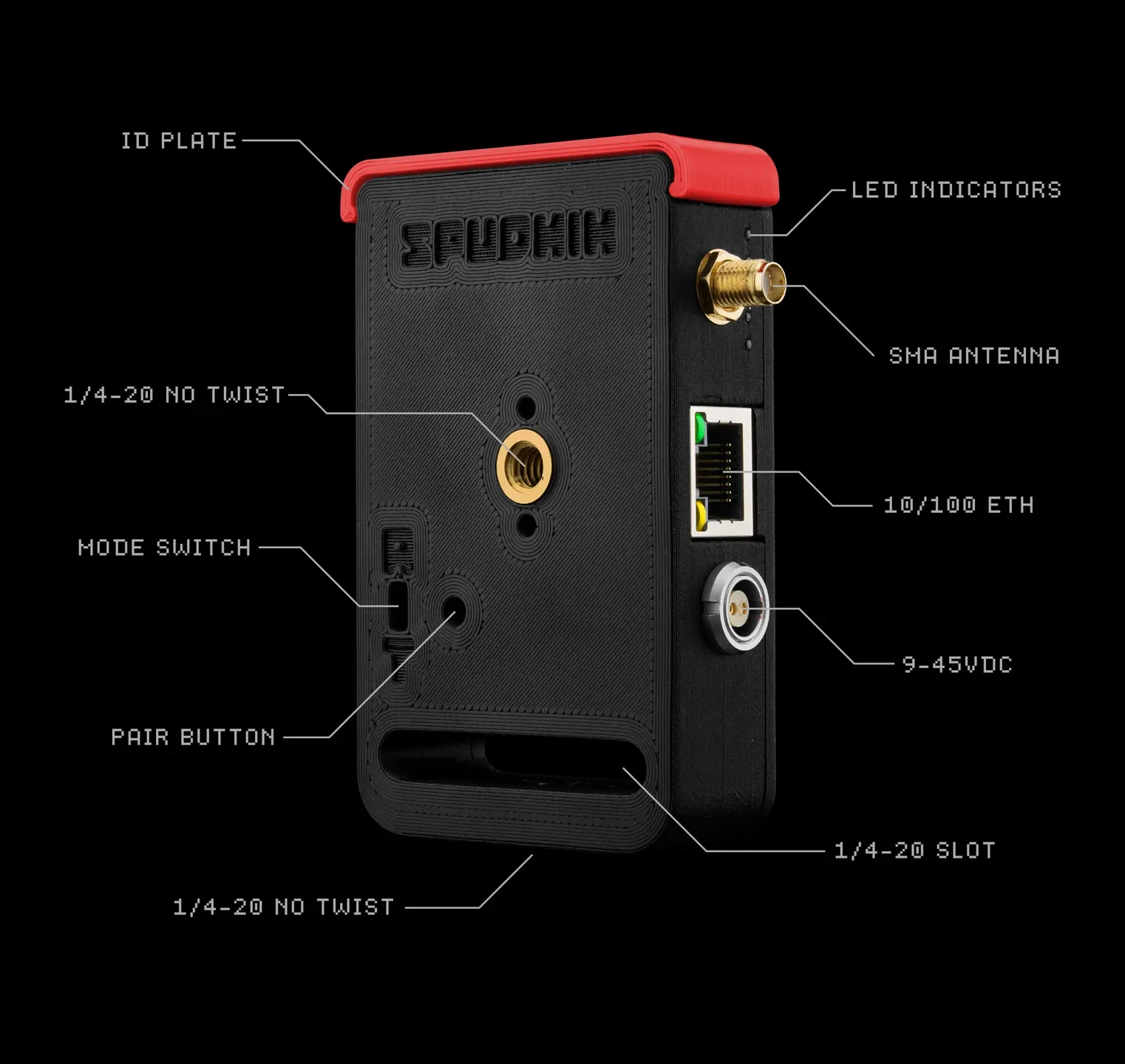

Он добавляет 2-контактный порт Lemo, регулировку мощности и позволяет получить доступ к переключателю TX/RX, а также к кнопке сопряжения снаружи.
Этот проект можно приобрести в готовом виде на моем сайте здесь.
Спецификация:
2-контактный порт LEMO: ECG.0B.302.CLL
Регулировка мощности: Понижающий регулятор напряжения Pololu 9 В, 2,9 А D30V30F9.
2x термофиксационные вставки M2: Стандарт, Кухня с ЧПУ
4x термофиксирующие вставки M3: Короткие, Кухня с ЧПУ
2 винта M2 x 4 мм
4 винта M3 x 12 с плоской головкой
Вставки для термофиксации ¼-20: Резьбовая вставка E-Z LOK для пластика
Провода: 24AWG, желательно кремниевые.
ANT-916-CW-HWR-SMA
Инструменты:
Паяльник
Шестигранные ключи, отвертки
Инструмент для вставки термофиксатора
ЛЕМО ДЧ.91.121.ПА
Маленький параллельный ключ или аналогичный
Шестигранная отвертка 8 мм
плоскогубцы с игольчатыми носами
инструменты для зачистки проводов
набор прецизионных отверток
Лезвие бритвы
жидкая изолента (рекомендуется)
Инструкции по сборке:
Разберите оригинальный корпус, сняв лицевую панель. оставьте лицевую панель, так как детали от нее нам понадобятся позже.
извлеките плату из корпуса и аккуратно отсоедините антенну. отвинтите антенну от корпуса и отложите в сторону.
Распечатайте приложение. Предпочтителен CF-PETG, но стандартный PETG работает, PLA долго не прослужит.
Установите термофиксирующие вставки. их необходимо устанавливать прямо, так как допуски на компоненты невелики, а плохие вставки ¼-20 могут привести к их поломке.
установите антенный кабель. осторожно поверните шестигранную подложку так, чтобы плоская сторона прошла мимо монтажной стойки, затем поверните ее, чтобы ее можно было вставить на место. используйте острогубцы, чтобы обеспечить надежную посадк��, затем наденьте шайбу и гайку на антенну и затяните их с помощью шестигранной отвертки на 8 мм.

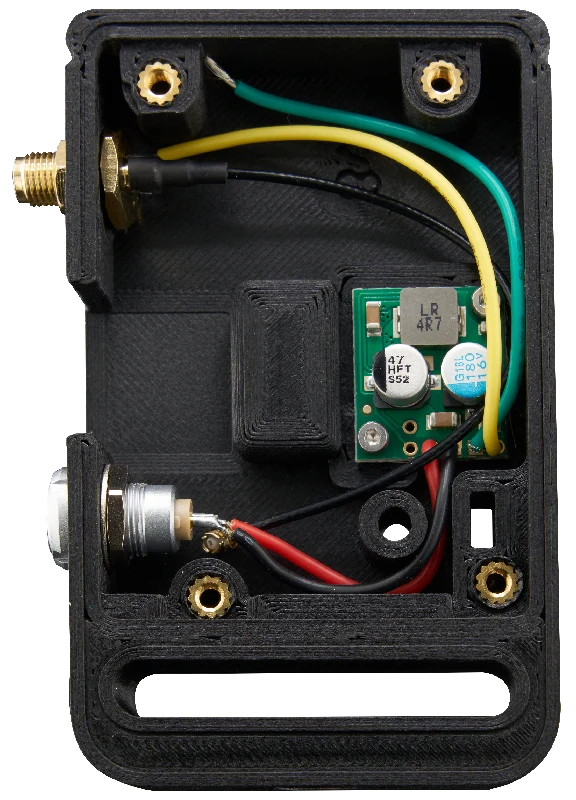

отрежьте провода примерной длины и припаяйте к плате Pololu. вам понадобятся более короткие выводы для lemo (ведущие к входу питания), чем к плате сетевого моста.

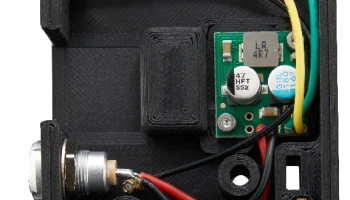

припаяйте порт lemo к входным выводам на плате pololu и соблюдайте полярность. Земля должна идти к выводу, отмеченному полукругом возле чашки припоя.
установите гайку на заднюю часть порта Lemo, а также шайбу. вставьте порт Lemo в отверстие на корпусе и затяните.
возьмите винты M2 и прикрепите плату pololu к внутренней части корпуса.
возьмите лицевую панель из оригинального корпуса и осторожно извлеките прозрачные световые каналы. они могут быть установлены с запрессовкой внутри модели или их может потре��оваться увеличить с помощью шестигранной головки 0,9 мм или чего-то подобного.

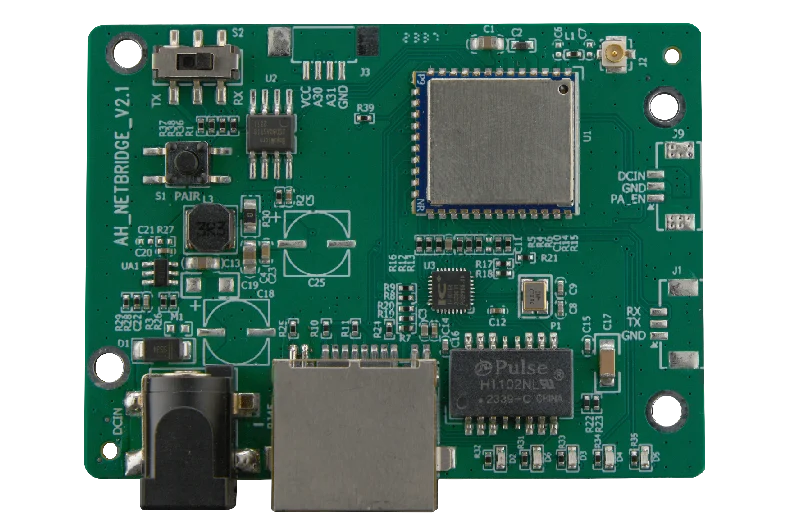

Снимите разъем постоянного тока с платы сетевого моста. используйте паяльник и лезвие бритвы, чтобы снять разъем. будьте осторожны, не снимайте колодки.
припаяйте плату сетевого моста к выводам питания платы pololu. дважды проверьте полярность, указанную на плате: минус ближе к порту Ethernet, а плюс дальше от него.
ПОДКЛЮЧИТЕ АНТЕННЫЙ ВЫВОД И АНТЕННУ перед включением платы для проверки. Индикаторы должны мигать, показывая, что вы успешно включили плату. неподключение антенны к плате до включения может привести к сгоранию радиомодуля, что не будет понятно, пока вы не попытаетесь выполнить сопряжение устройства.
нанесите на соединения жидкую изоленту для дополнительной защиты. установите плату на место, стараясь не повредить кнопку или переключатель, пока они установлены в свои каналы. поместите крышку сверху и закрепите 4 винтами М3.
