Лабораторный рокер/микшер/шейкер с открытым исходным кодо..

Вот мой взгляд на лабораторный рокер, который представляет собой лабораторный инструмент/устройство, используемое в лабораториях для умеренных и умеренно агрессивных биологических и молекулярных смешиваний.

Обратите внимание, что ни одна из представленных здесь моделей не может использоваться для коммерческого применения/продаж.

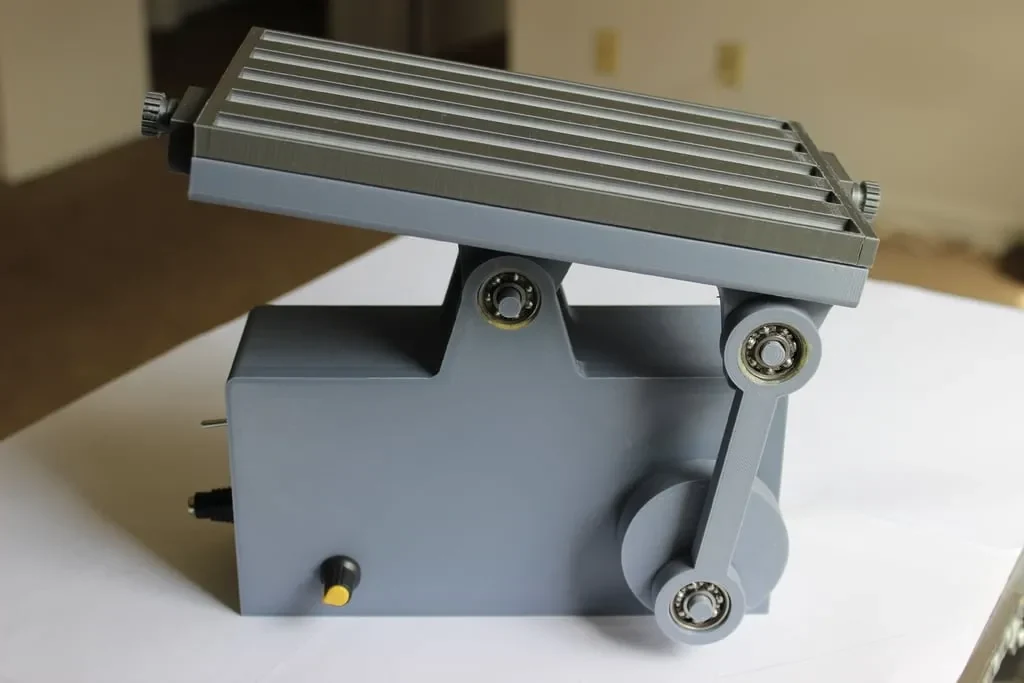

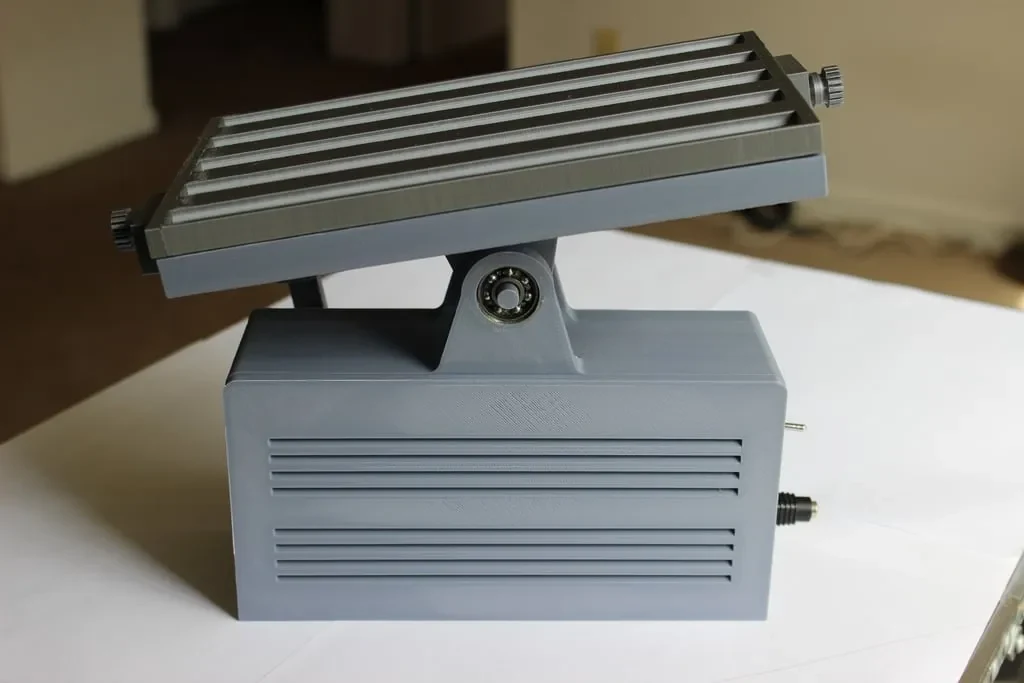

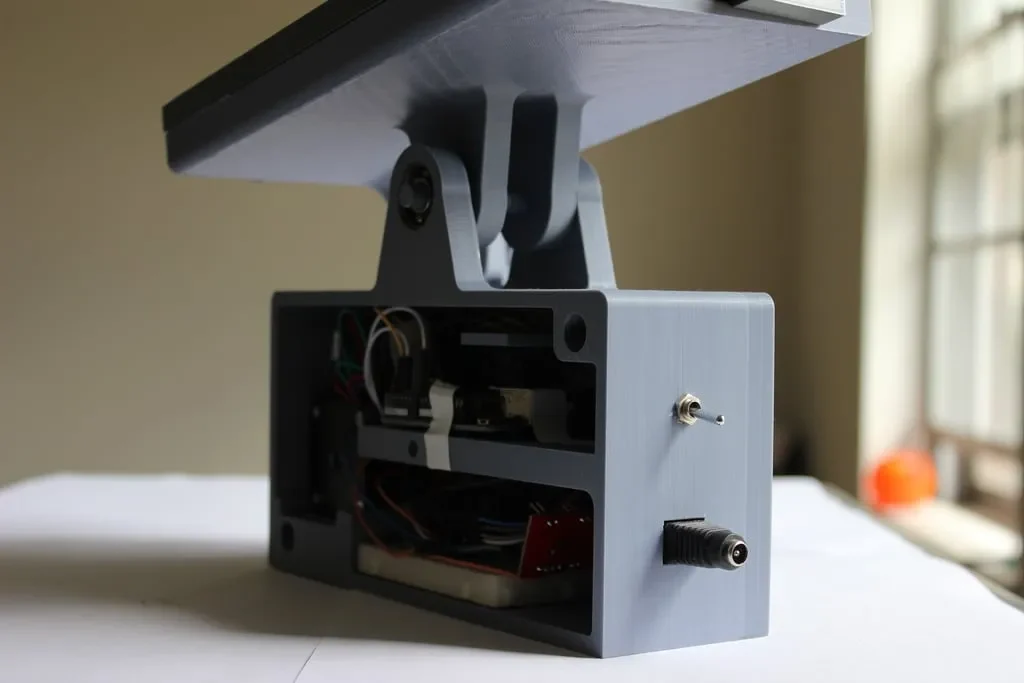

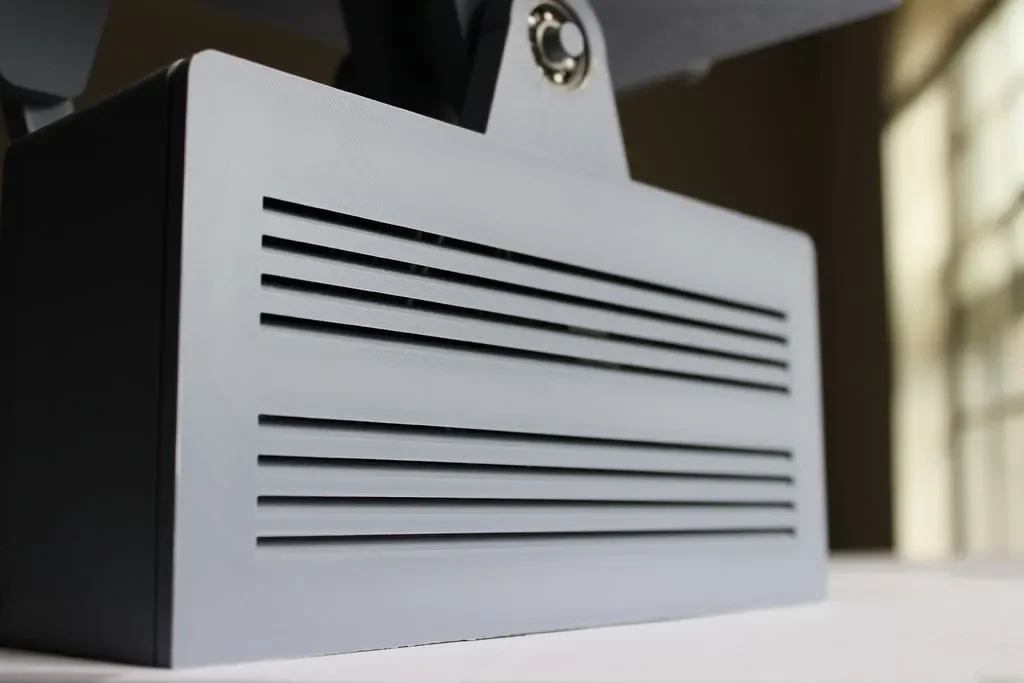

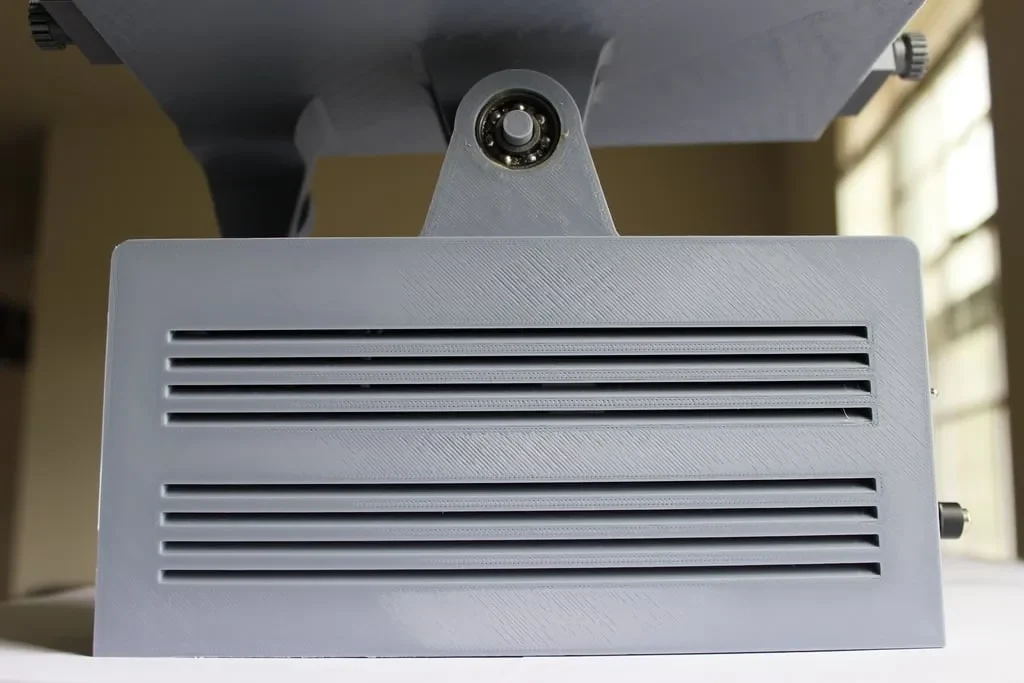

Эта двухмерная качалка с регулируемой скоростью была полностью разработана в Autodesk Fusion360.

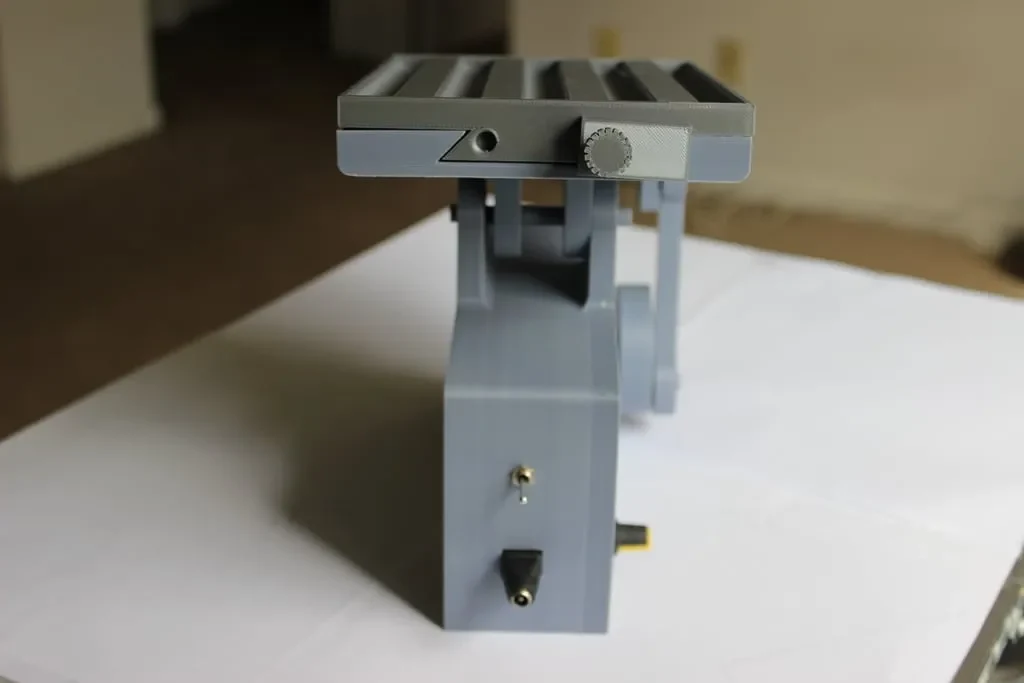

В конструкции используется сменная ст��йка/поднос/платформа для устройства, предназначенная для удержания устройства и выполнения качающегося движения для смешивания содержимого.
Полку/поднос можно закрепить на месте с помощью боковых замков с обеих сторон.
Я загрузил два типа стоек/лотков для этой штуки: -
Цельный штатив для пробирок
Цельный поднос для стаканов
Размер поверхности поддона для стаканов составляет 205 х 105 миллиметров.

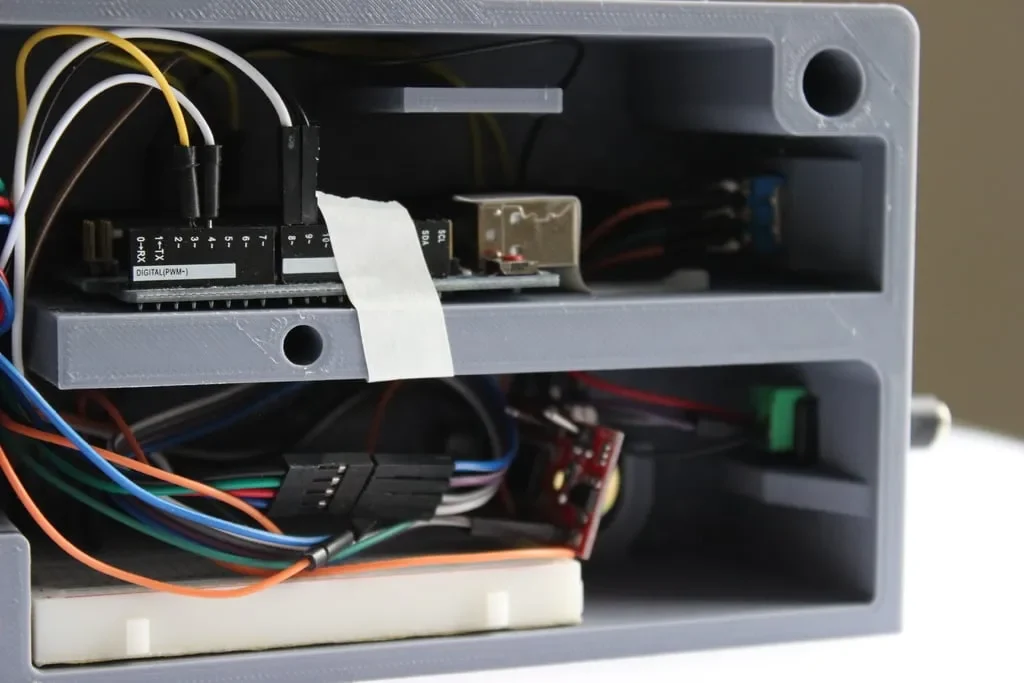

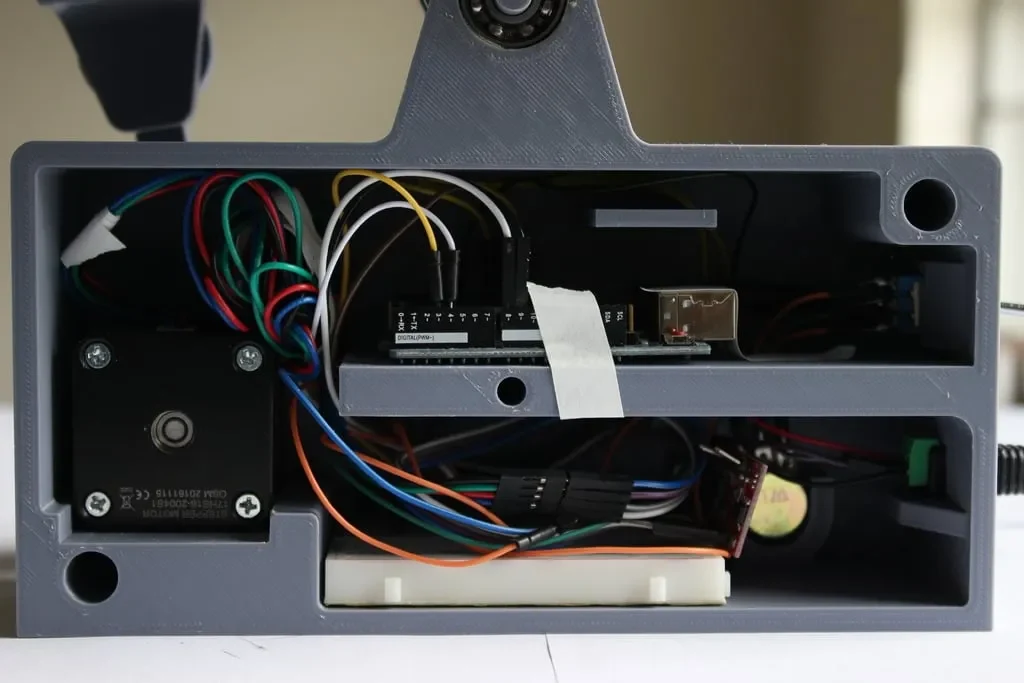

В прототипе модели используется
Ардуино УНО
Шаговый двигатель NEMA 17.
EasyDriver v4.4
Внешний источник питания постоянного тока 12 В.
Легкодоступные подшипники для скейтбордов,
И некоторое базовое электронное оборудование, такое как соединительные провода, потенциометры, макетные платы и паяльное оборудование.
Я купил этот комплект, чтобы сэкономить время на поиске отдельных компонентов.
Проект имеет открытый исходный код, и идентичные модели для 3D-печати (STL) и фотографии продуктов также доступны на бирже 3D-печати Национального института здравоохранения.
Файлы схем схемы, созданные с помощью программного обеспечения Fritzing, и код Arduino доступны на моем Google Диске.

Пожалуйста, не стесняйтесь предлагать еще несколько идей дизайна лотков/стойок или спроектируйте их самостоятельно и добавьте ссылку на оригинальный дизайн в разделе ремиксов.

Если вам понравился дизайн, поставьте ему лайк и поделитесь им с коллегами в социальных сетях.

Я искренне надеюсь, что мой проект и вклад помогут многим исследователям, небольшим лабораториям, «мокрым» лабораториям и т. д., которые планируют использовать подобное лабораторное оборудование в условиях ограниченного бюджета. Я всегда буду рад любой конструктивной критике, предложениям, советам по улучшению и другим методам, которые вы хотели бы использовать.

Примечания:

→ Распечатайте как минимум 2 детали левого замка 1 и стопорного винта, чтобы закрепить стойку/лоток для аппарата на месте с обеих сторон.

Пост-печать

Сборка

Сборка устройства относительно проста.

→ Используйте загруженные фотографии в качестве образца, чтобы вставить подшипники открытого типа и завершить внешнюю механическую сборку. Я приклеил подшипники к 3D-модели суперклеем (клей Gorilla — цианакрилат), но вы можете выбрать другой метод фиксации их на месте по своему усмотрению.

→ Вы можете использовать лист силиконовой резины толщиной 3 мм на поверхности цельного лотка для стаканов в качестве противоскользящего коврика.

PS: Руководство по сборке находится в стадии разработки. Приношу искренние извинения, что не выложил это отдельно!

Идеальное применение модели

— Приложения для биологического и молекулярного смешивания (пробирки или стаканы с плоским дном)

— Умеренно агрессивное перемешивание биологической смеси (пробирка или стакан с плоским дном)

— Травление печатных плат с использованием ванны с хлоридом железа или аналогичного средства (кастрюля или плоский контейнер).

— Смешивание краски и разбавителя (плоский контейнер).

Наслаждайтесь и удачной печати!
