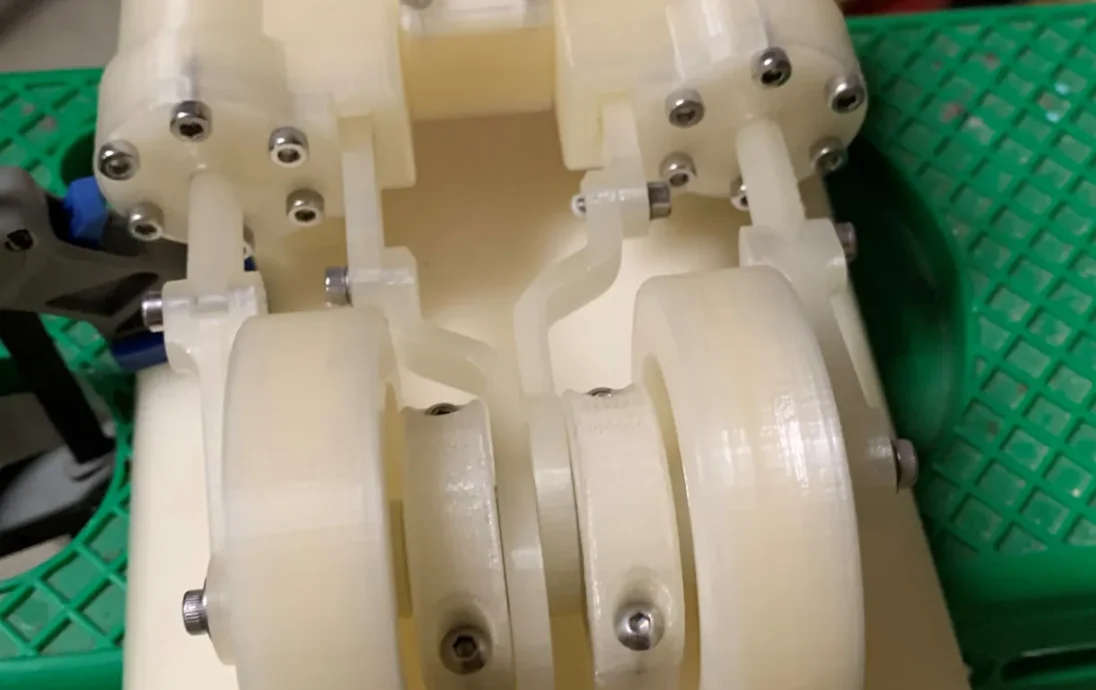

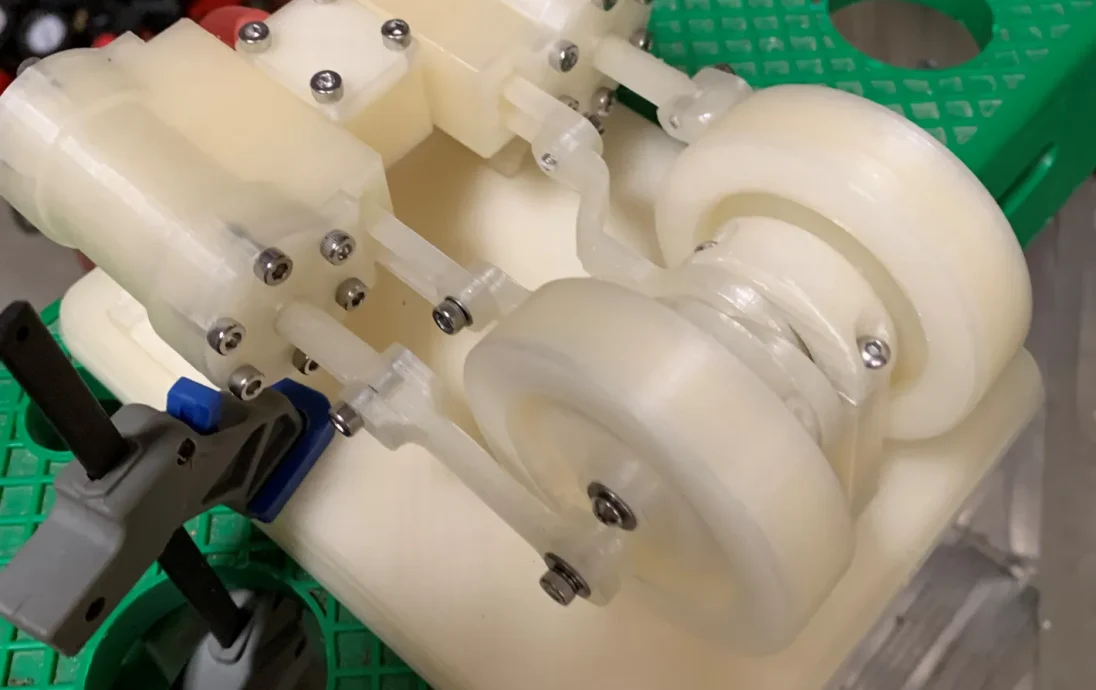

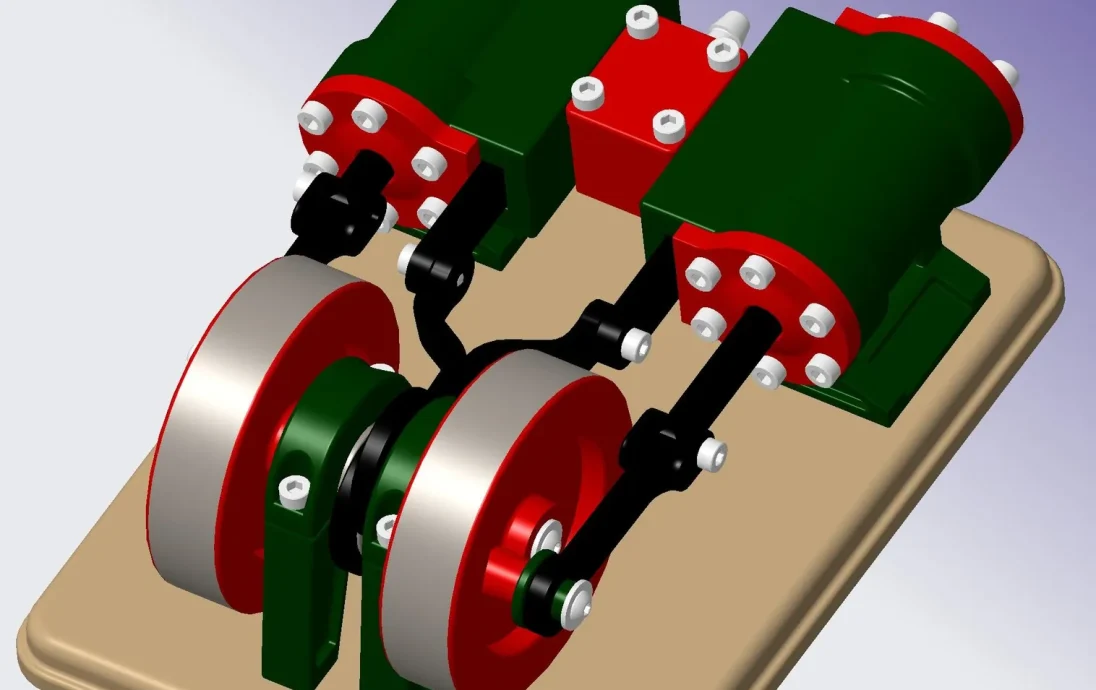

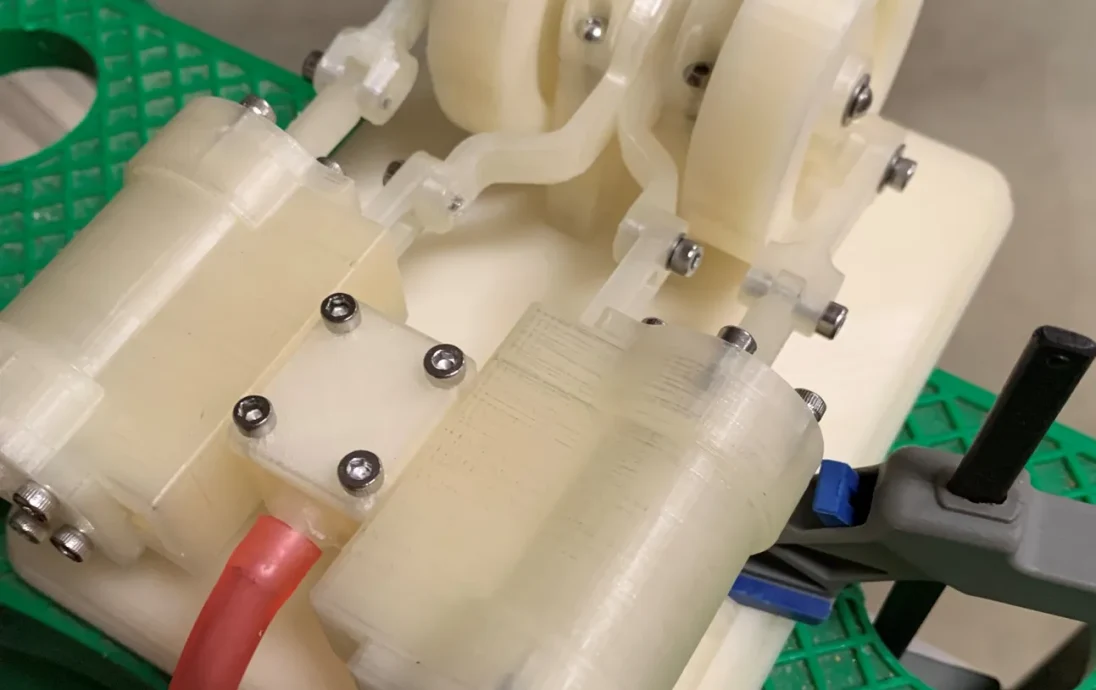

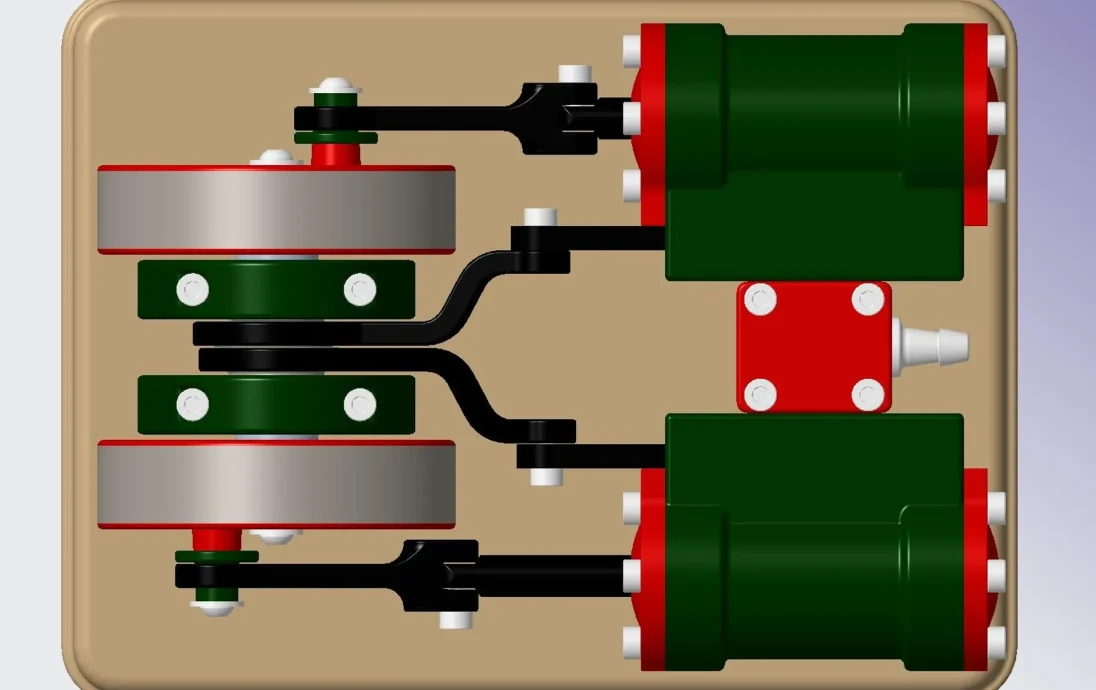

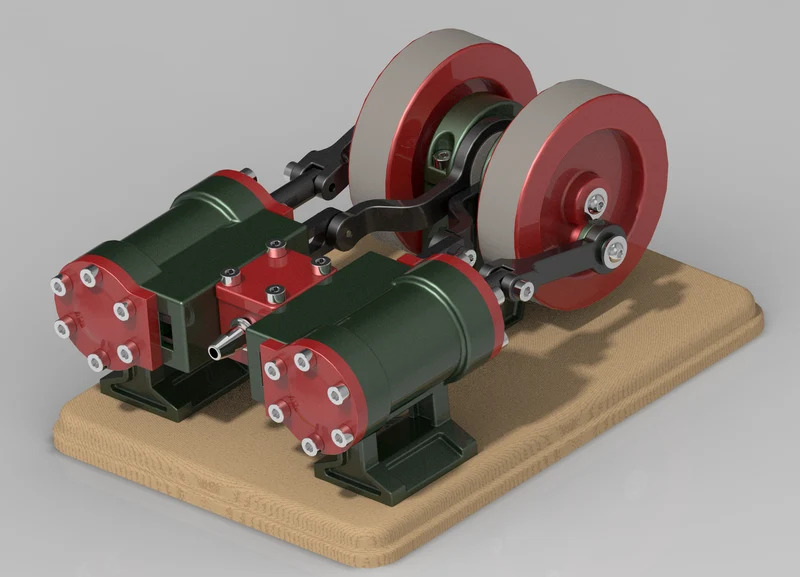

2-цилиндровый двигатель со скользящим клапаном

Вот 2-цилиндровая версия, созданная на основе моего предыдущего пневматического двигателя со скользящим клапаном (https://www.thingiverse.com/thing:2492963). Эта конструкция работает хорошо, но ей нужно много воздуха.

В файлы включен список деталей и оборудования — см. BOM_list.pdf. Также имеются изображения, помогающие установить ориентацию эксцентрика во время сборки.

Также включен файл .step, если вы хотите внести изменения.

Slider_3 был оптимизирован для одноцилиндрового двигателя и может быть лучшим вариантом и для этого двигателя. Это хорошо работает со Slider_2.

Вот пара видео работы двигателя.

Распечатать инструкции

Несвязанные теги: пневматический привод, золотниковый клапан, паровой двигатель

Категория: Механические игрушки Настройки печати

Производитель принтера: Prusa

Принтер: И3 МК3С

Поддерживает: Да

Заполнение: варьируется

Примечания:

Поддержка там, где она необходима, многие детали в ней не нуждаются.

Обязательно заполните 100% вращающихся компонентов. Маховикам нужна масса.

Распечатал это PLA для проверки работоспособности и работоспособности, вроде работает нормально.
