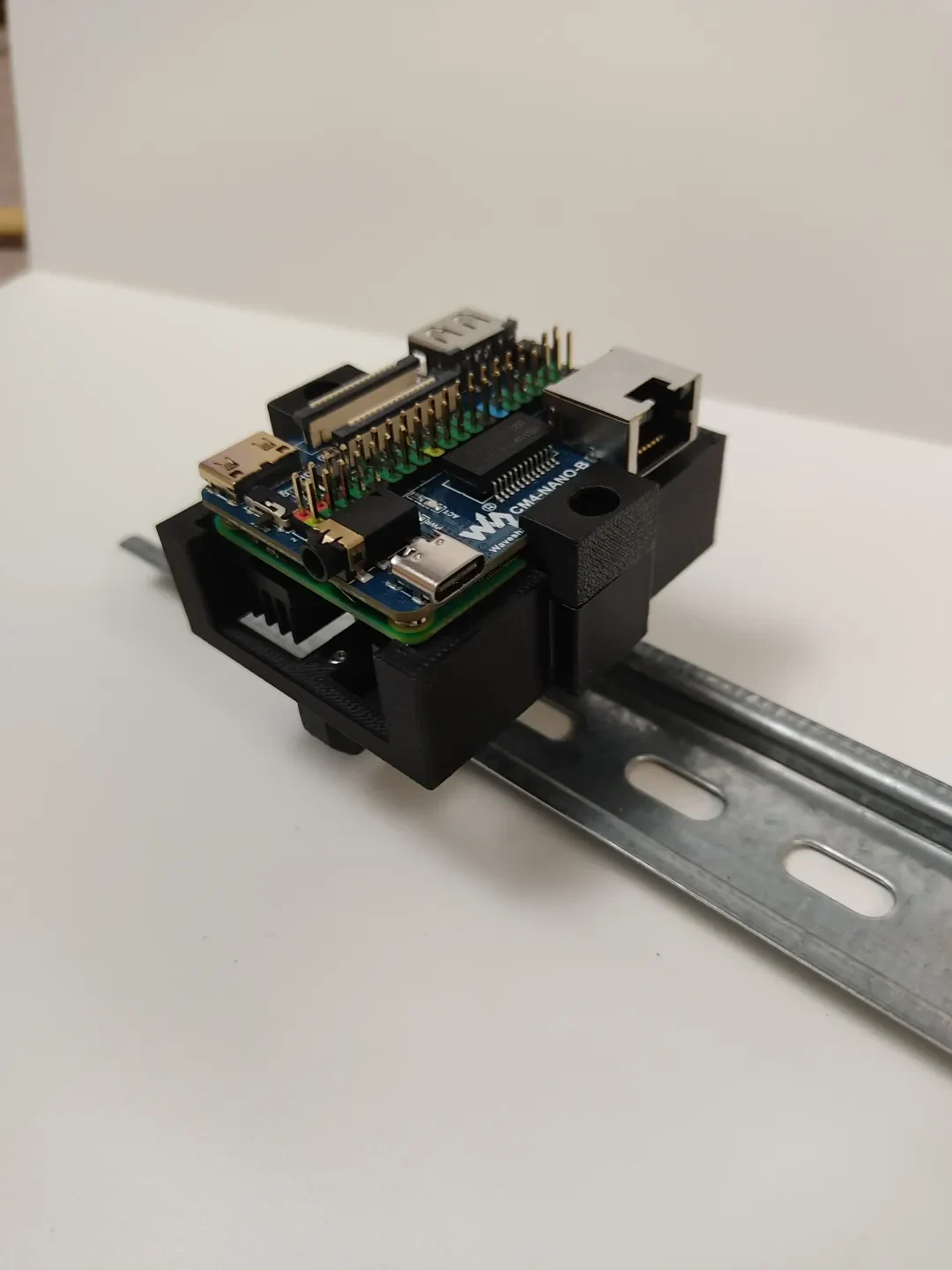

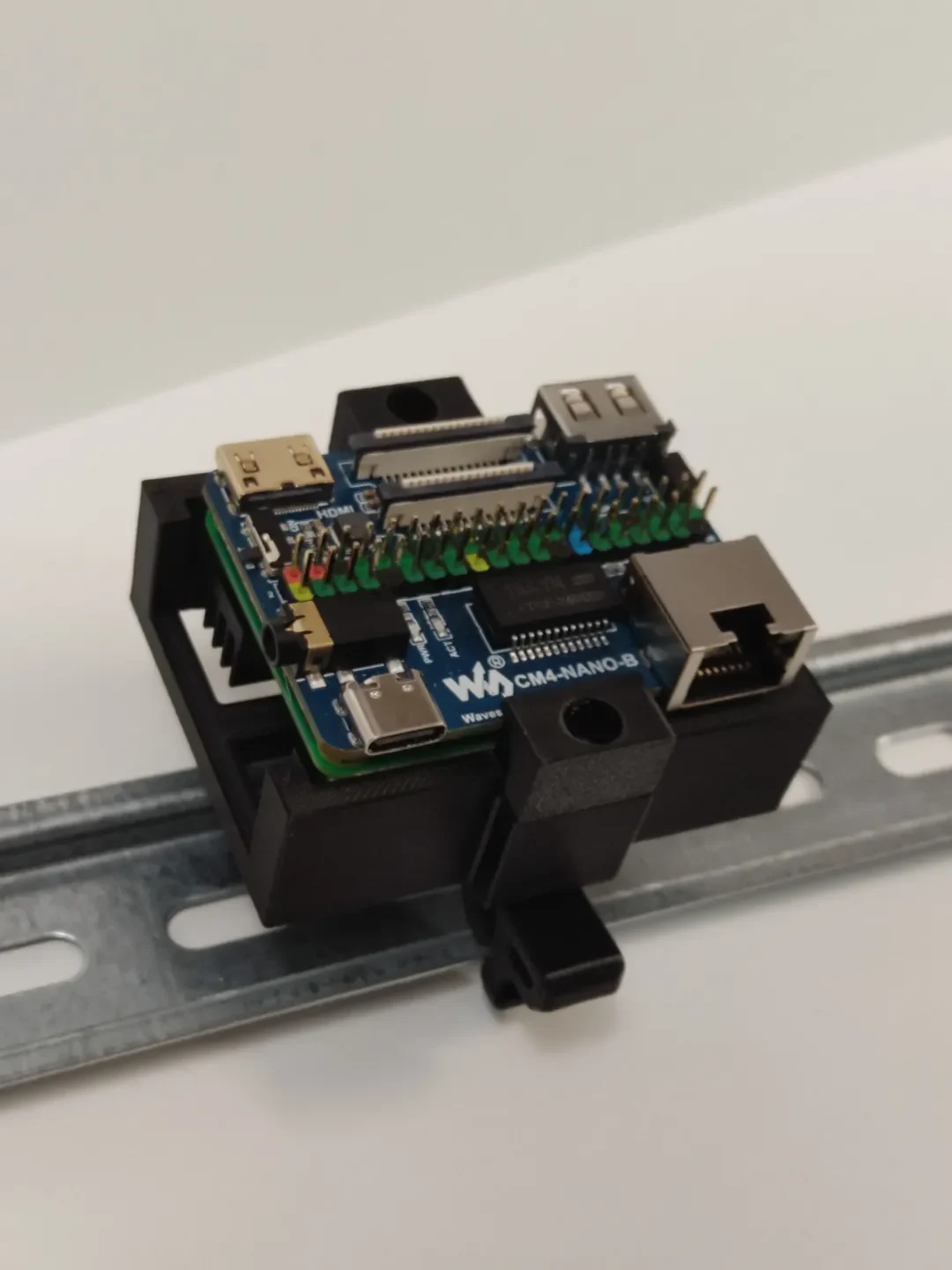

Рамка плинтуса Waveshare CM4-NANO-B для DIN-рейок Voron....

Raspberry Pi 4 трудно найти. Использование модулей Raspberry CM4 вместе с дешевой материнской платой может стать производительной и совместимой альтернативой.

Плинтусы CM4-Nano стоят менее 20 евро, поэтому подходят хорошо. Это относительно простое крепление для крепления на DIN-рейку, но его можно очень легко модифицировать, чтобы использовать практически на любом принтере или в любом случае.

Вот почему я добавил архив fusion 360, чтобы упростить создание ремиксов.

Сделано для:

Waveshare CM4-Nano-B (и CM4-Nano-A): https://www.waveshare.com/CM4-NANO-B.htm

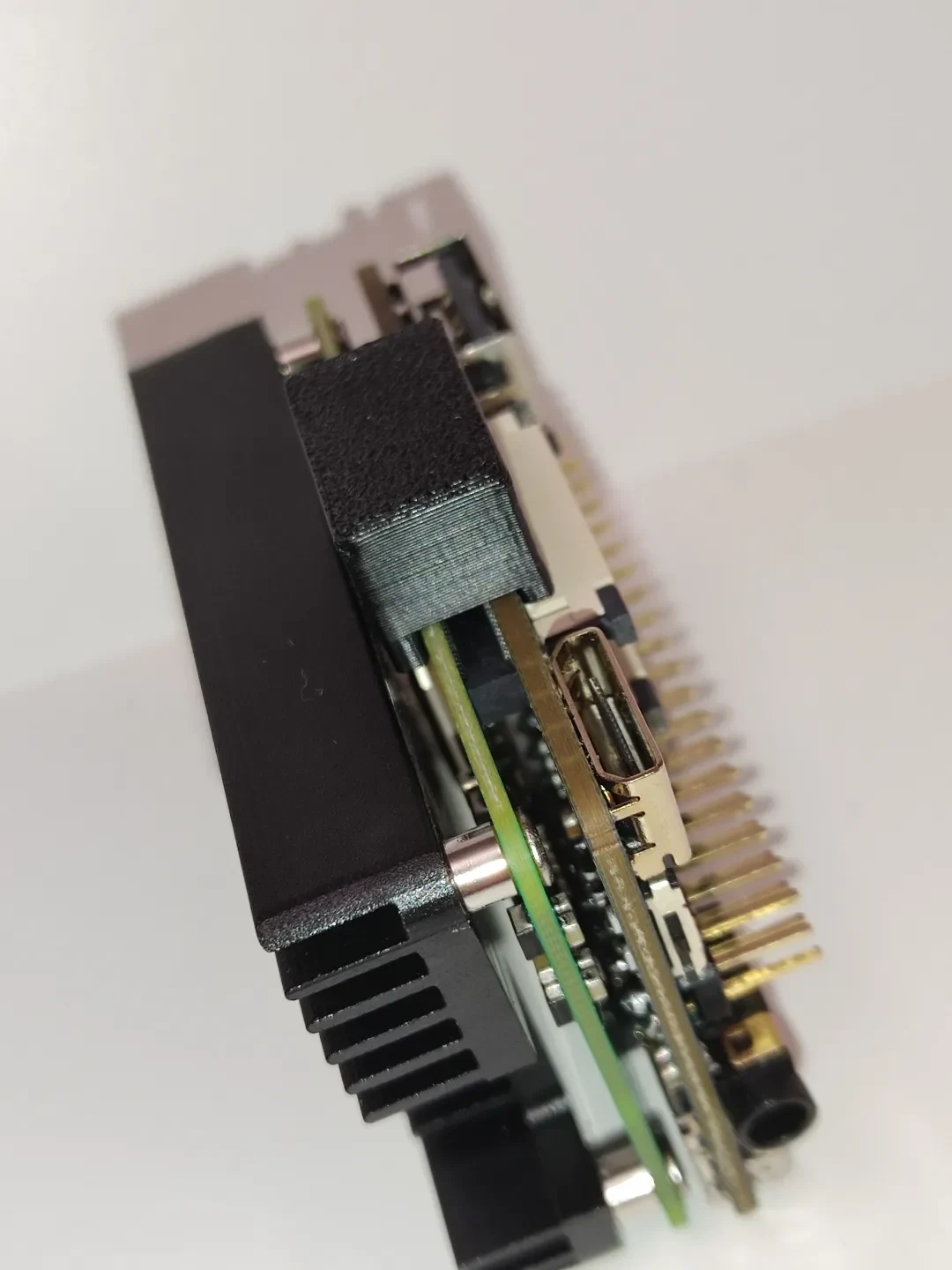

Радиатор высотой 10 мм: https://www.waveshare.com/product/accessories/power-heat-sinks/heat-sinks/cm4-heatsink-b.htm

Радиатор высотой 5 мм: https://www.waveshare.com/cm4-heatsink.htm

Вам необходимо распечатать/заказать:

2 отпечатка cm4_clip

2 винта M3 (длина 6-8 мм)

1x распечатка DIN-зажима Voron ( https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/pcb_din_clip_x3.stl )

2 винта M2,5 (или M2) (длина 5-6 мм)

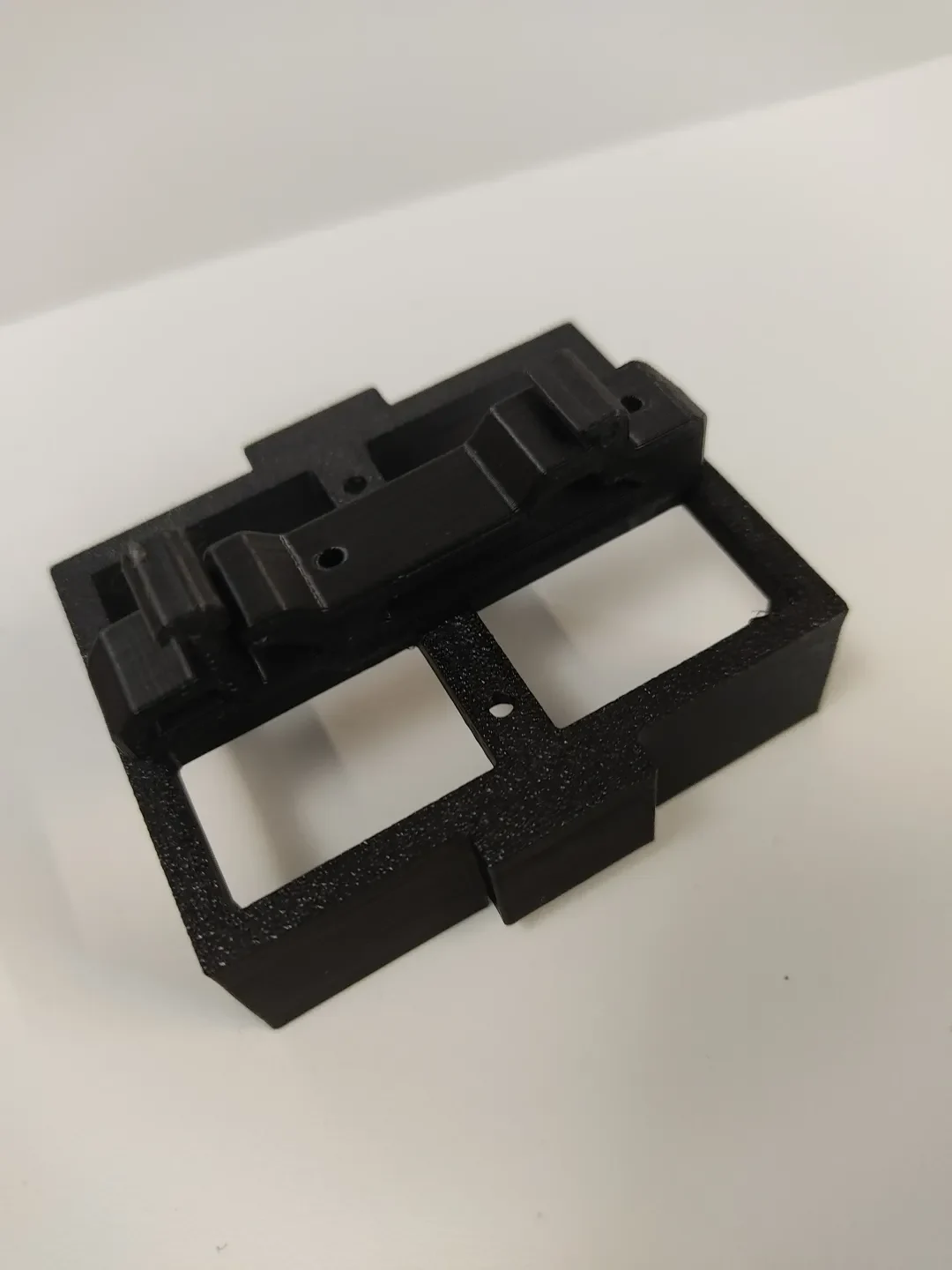

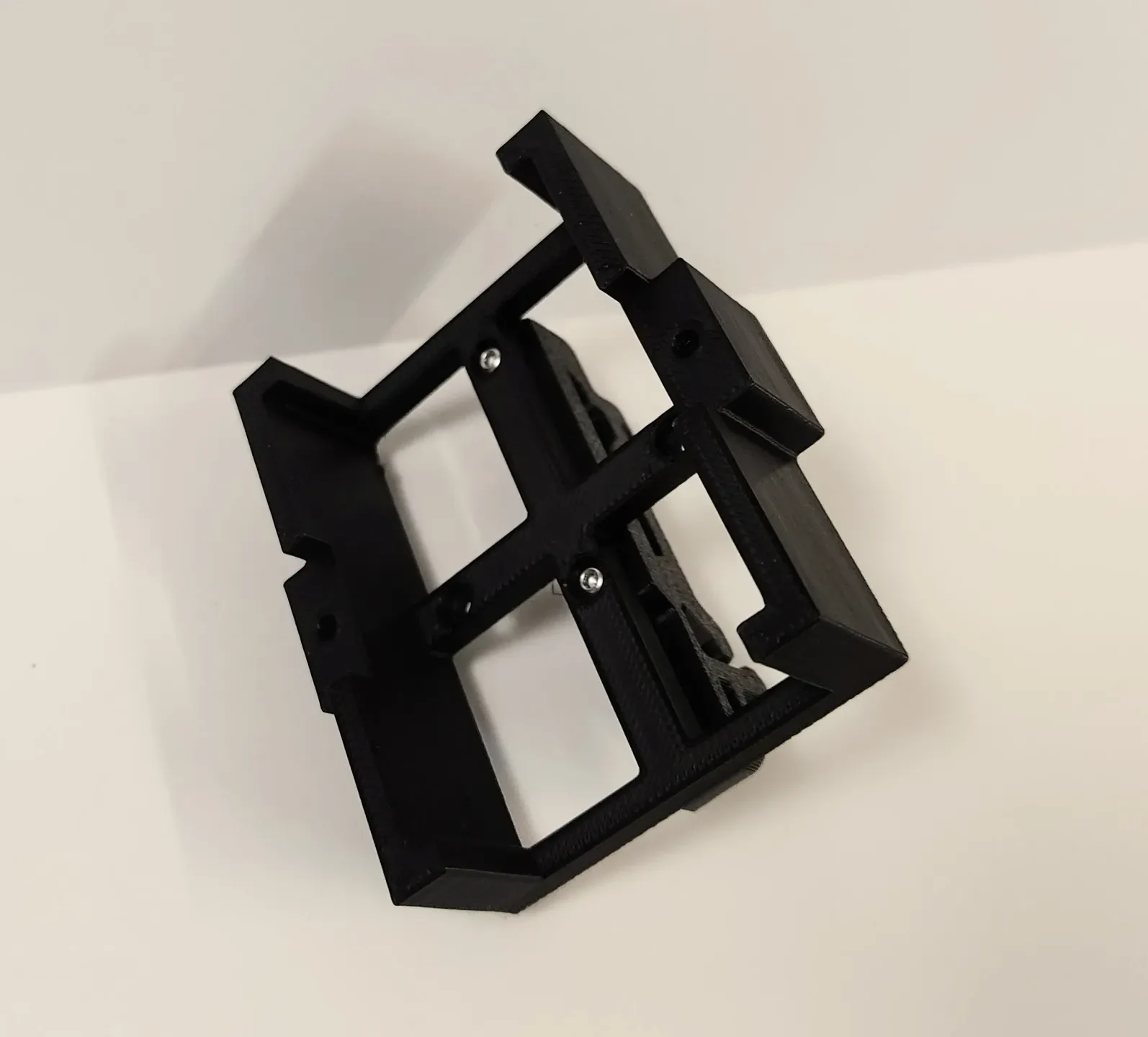

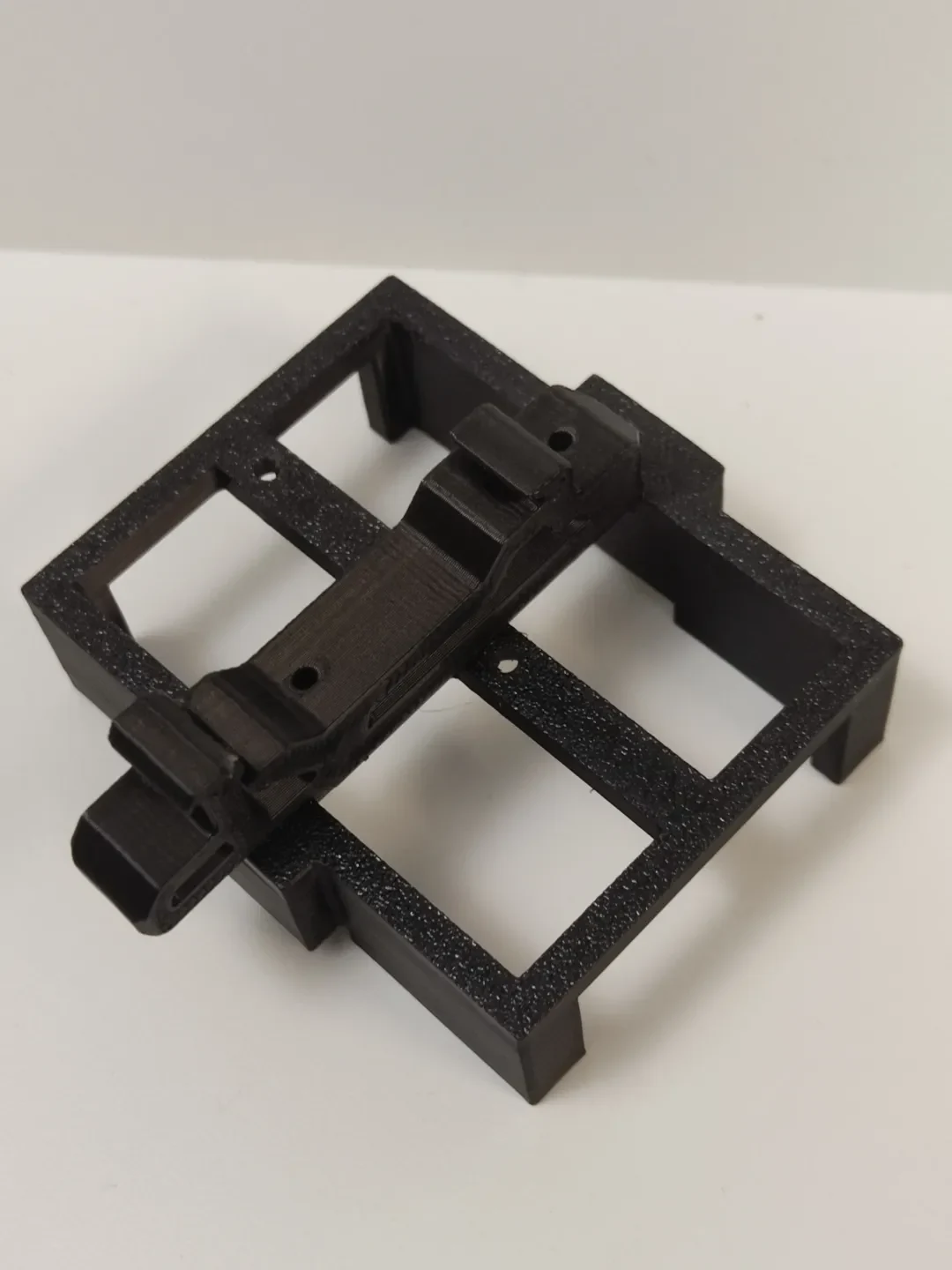

1 отпечаток cm4_din_clip_frame_10mm или cm4_din_clip_frame_5mm в зависимости от высоты радиатора cm4.

Никакие опоры не нужны. Используйте 3 вертикальных периметра (3 стены для пользователей Cura), чт��бы иметь достаточную прочность.

Нестандартные размеры/ремиксы:

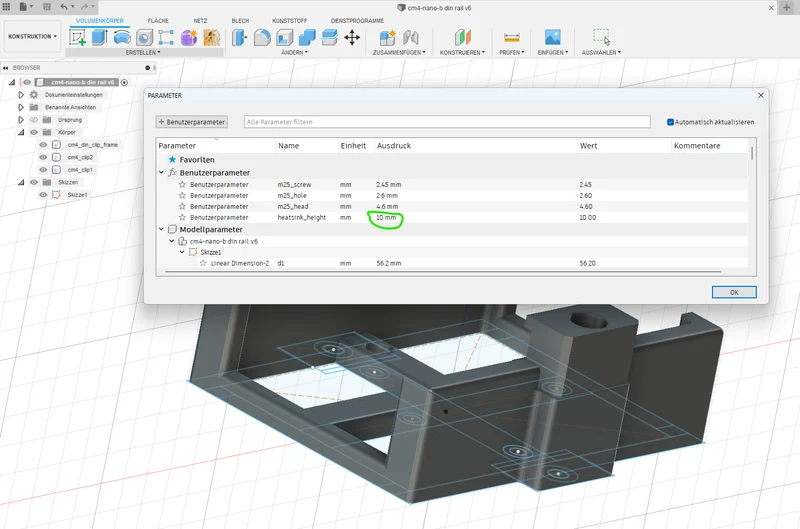

Если вы хотите создать свой собственный кадр, смело используйте добавленный архив fusion 360. Он использует пользовательский параметр «Heatsink-height», что упрощает настройку высоты. (См. скриншот)
