Параметрические кронштейны для стеллажей (метрические).....

Эта страница содержит файлы с метрическими размерами. На этой странице находятся файлы с имперскими размерами.

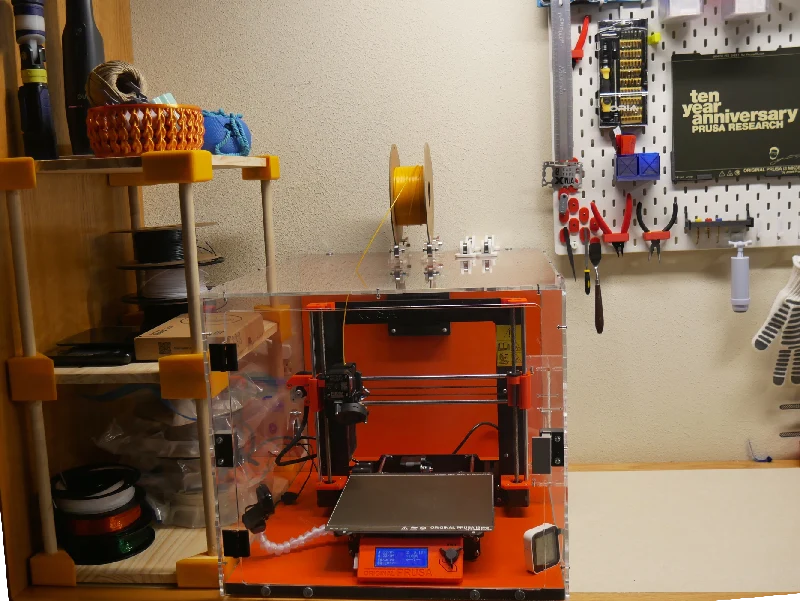

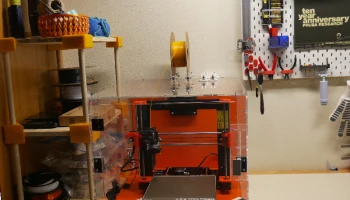

Я хотел создать полку для открытого пространства рядом с корпусом принтера на столе. Я не могу переместить вольер из-за розетки. Я также знал, что хочу сделать это как можно проще, сохраняя при этом невысокую стоимость. Я также хотел сделать это без аппаратного обеспечения, чтобы сделать его максимально доступным. Я решил использовать дюбели и доски с клееной кромкой, потому что цена меня устраивала. Напечатав кронштейны для размещения досок между дюбелями, я смог сделать прочные, простые в изготовлении стеллажи по индивидуальному заказу. Основная функция кронштейнов — удерживать все деревянные детали на месте, и они не имеют особого контроля над прочностью полки. Прочность вашей полки будет зависеть от выбранных вами кусков дерева.

Еще мне понравилась идея сделать напечатанные кронштейны регулируемыми по разным параметрам. Я создал файл в FreeCad (ветка RealThunder), так что, если мне понадобится полка, которая впишется в какое-либо пространство, я смогу сделать ее с помощью этого проекта. Толщину дюбелей и досок можно регулировать. Углы, которые должен образовывать каждый кронштейн, чтобы соответствовать кускам дерева, также можно регулировать. С помощью этого файла FreeCad я могу создавать напечатанные детали для нестандартных полок любого размера и формы, которые захочу.

Зная, что не все хотят скачать FreeCad и научиться работать с параметрами, чтобы сделать кронштейны самостоятельно, я сгенерировал большое количество файлов для древесины различной толщины. Поскольку на данный момент имеется 300 файлов (еще 300 в дюймовых размерах), я бы рекомендовал использовать кнопку «Все файлы моделей», чтобы загрузить их все. Я считаю, что читать их с помощью встроенного проводника, который есть на вашем компьютере или устройстве, оказывается проще и удобнее для поиска, чем просмотр в Интернете. Я разложил их по папкам в зависимости от диаметра дюбеля. Все файлы содержат единую схему именования: ParametricShelvingBrackets_[тип соединителя]_[диаметр дюбеля]_[толщина платы]_[угол угла доски].stl. У меня также есть папка «TestParts» с моделями меньшего размера, которые можно измерить по дюбелям и доскам, чтобы убедиться, что деталь имеет правильные размеры. Печать небольших тестовых отпечатков занимает гораздо меньше времени, чем печать основных частей.

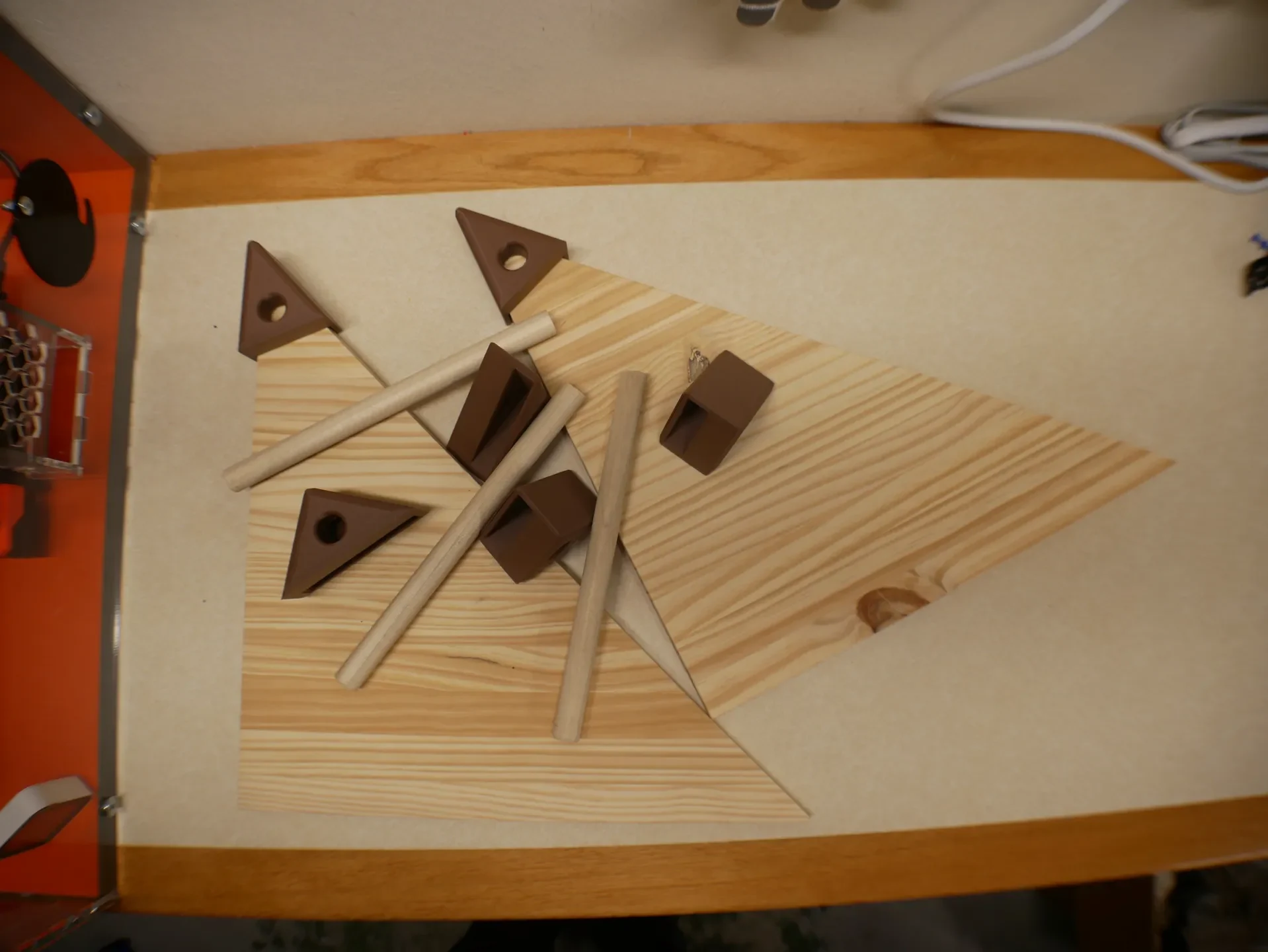

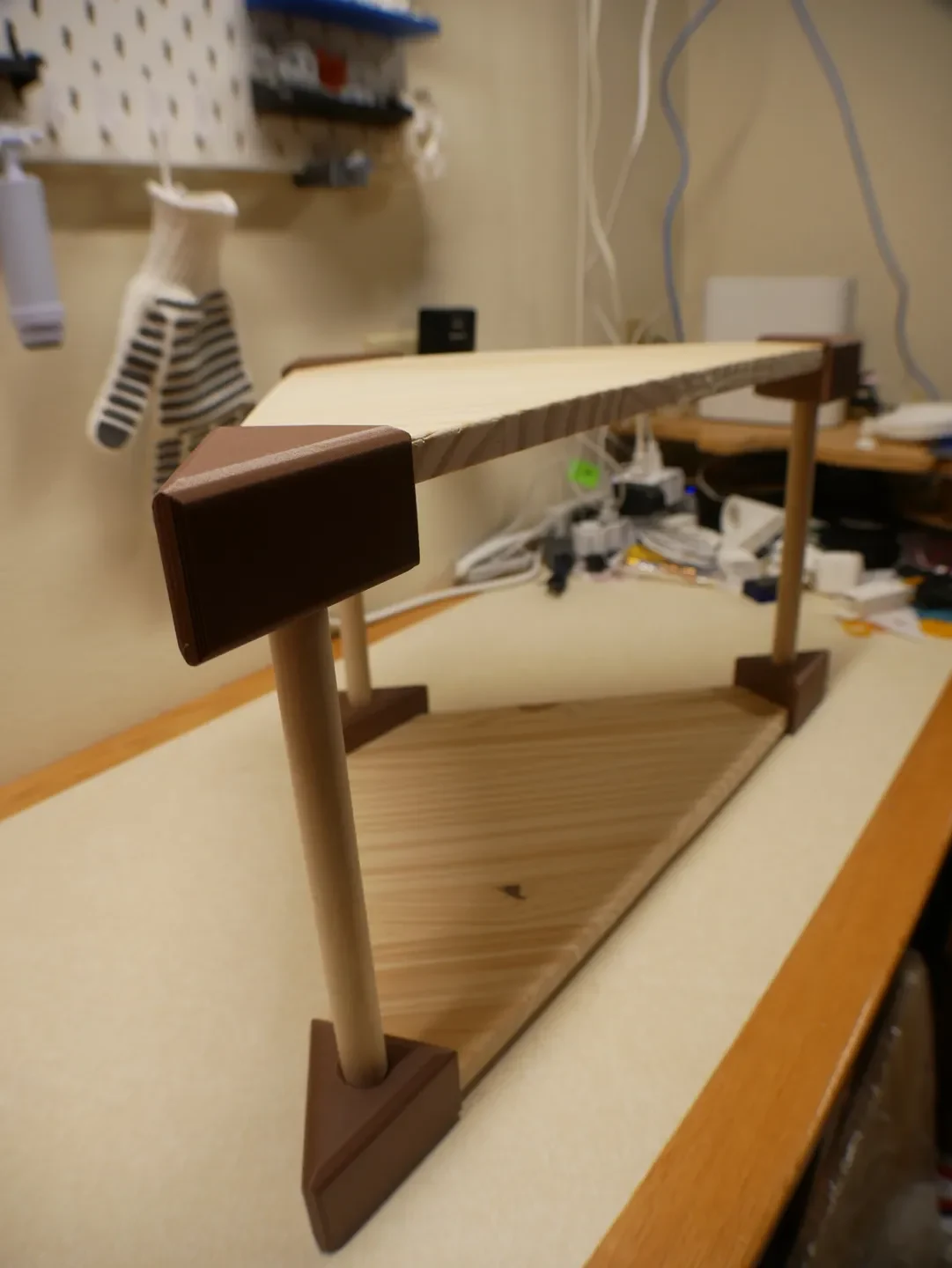

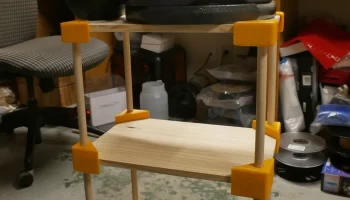

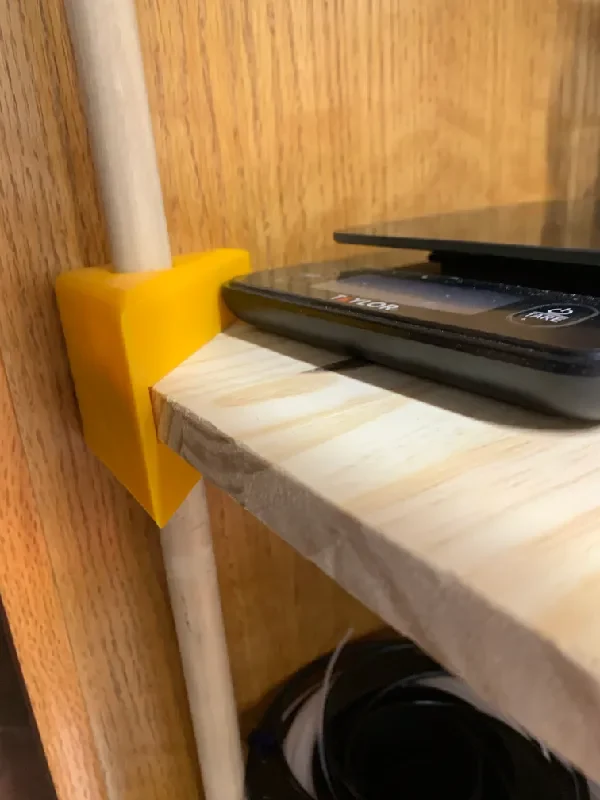

Для моей полки с желтыми скобками я использовал:

Дюбеля из тополя диаметром 3/4 дюйма
Клееные деревянные доски из сосновой кромки толщиной 1 дюйм (фактическая толщина указана как 5/8-3/4 дюйма).
ПараметрическиеShelvingBrackets_Ends_.75inDowel_.625inBoard_Angle90.stl (8x)
ПараметрическийShelvingBrackets_Middle_.75inDowel_.625inBoard_Angle90.stl (4x)
Нить Polymaker PETG, желтая.

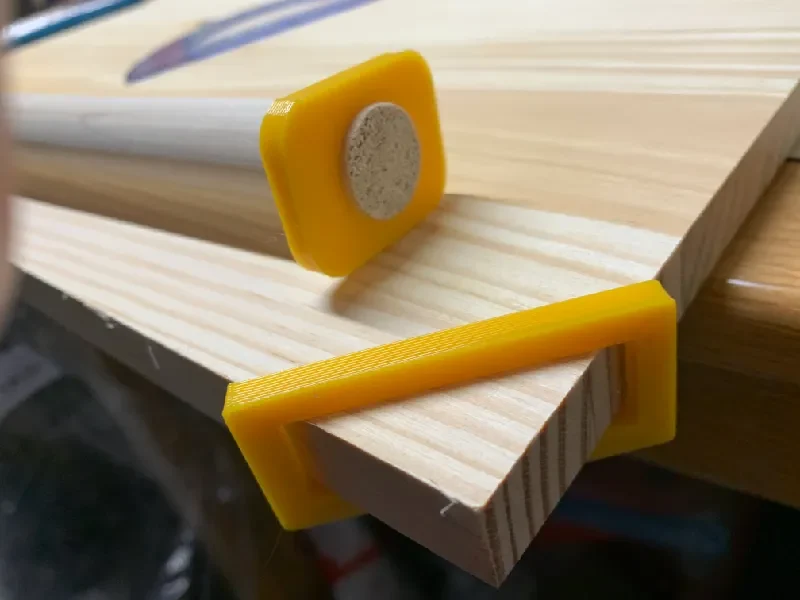

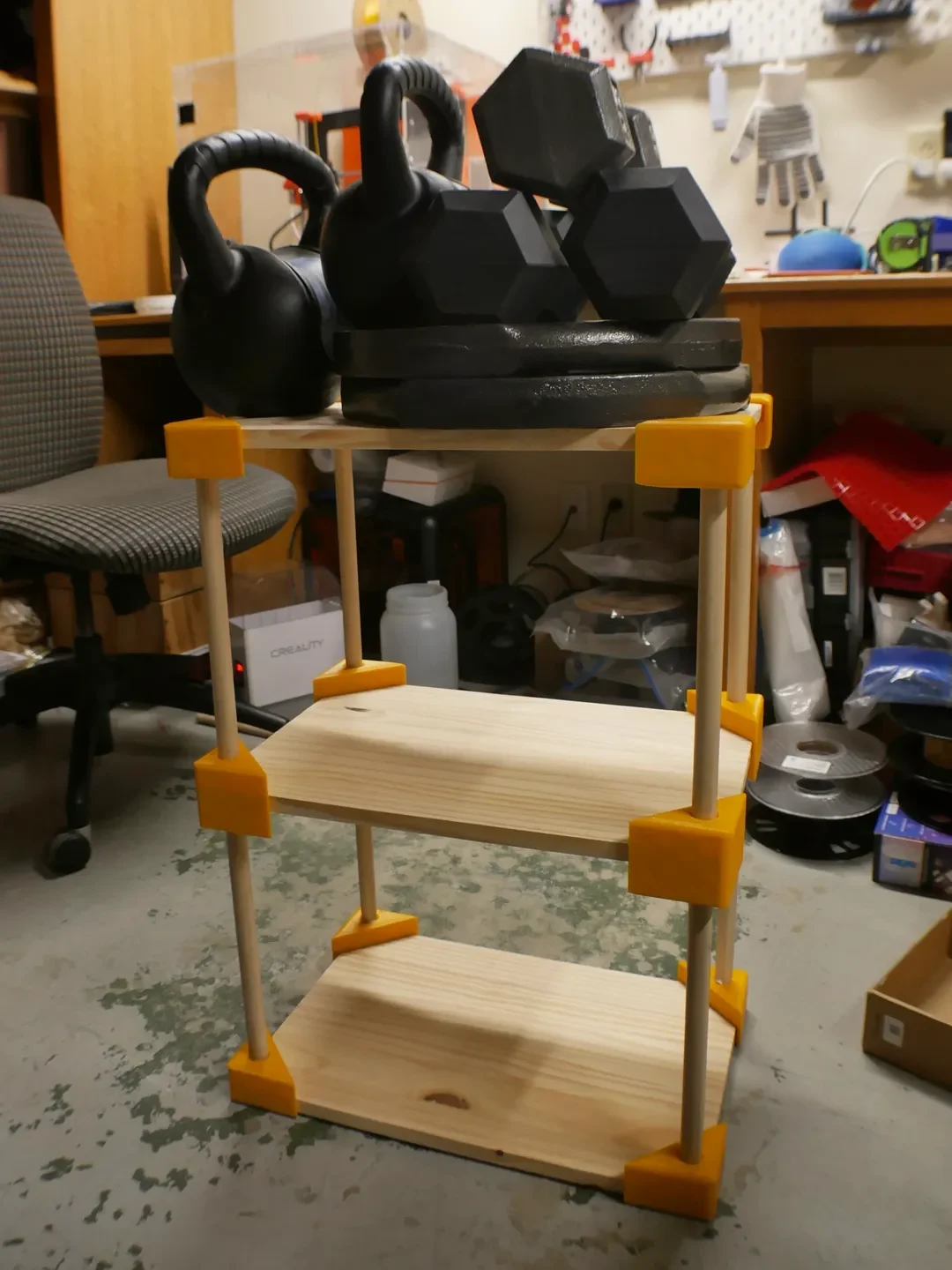

У меня еще осталось немного древесины и около 100 г нити в рулоне. После проверки квитанций на материалы общая стоимость полки составила менее 50 долларов. Он прочный и может выдержать вес в 140 фунтов, который я на него возложил. После распечатки кронштейнов и резки дерева сборка полки заняла у меня всего несколько минут. После простого опыта соединения двух таких полок я бы порекомендовал использовать резиновый молоток, чтобы забить дюбели в кронштейны, чтобы процесс прошел намного быстрее и плавнее.

Я сделал свои полки без использования какого-либо оборуд��вания или клея, потому что хотел иметь возможность изменить дизайн при необходимости. Я также хотел создать систему стеллажей без аппаратного обеспечения, чтобы сделать ее более доступной для тех, кто не хочет или не может рубить дрова или использовать инструменты. Скорее всего, когда здесь станет теплее, я захочу нанести на дерево слой морилки, и тогда мне придется разбирать полки. Это не обязательно для того, чтобы полка держалась вместе, но если добавлени�� клея для надежной фиксации поможет вам чувствовать себя более уверенно, это тоже вариант.
