Параметрическая кабельная цепь с кабельными разделителями..

С помощью загруженного SCAD-файла вы можете легко создавать кабельные цепи, параметры для изменения находятся в конце скрипта (строка 285 и последующие). Файл был создан для специальной цели и перед загрузкой не подвергался особой очистке, но, надеюсь, его смогут использовать и другие люди :-).

длина: общая длина звена цепи

externalWidth: внешняя ширина звена цепи.

externalHeight: внешняя высота звена цепи.

угол: угол от одного звена цепи к другому

clipDiam: диаметр круглого зажима, который соединяется со ссылками.

кабели: (многомерный) массив с диаметрами кабелей (включая дополнительное пространство 10-20 % на каждый кабель). То есть: [[7.15, 6.6, 6.6], [7.15, 7.15, 6.6], [10.8, 6.6, 4]] => создает 3 столбца, в каждом из которых уложены по 3 кабеля.

Размеры стен можно изменить в модул�� «chainLink».

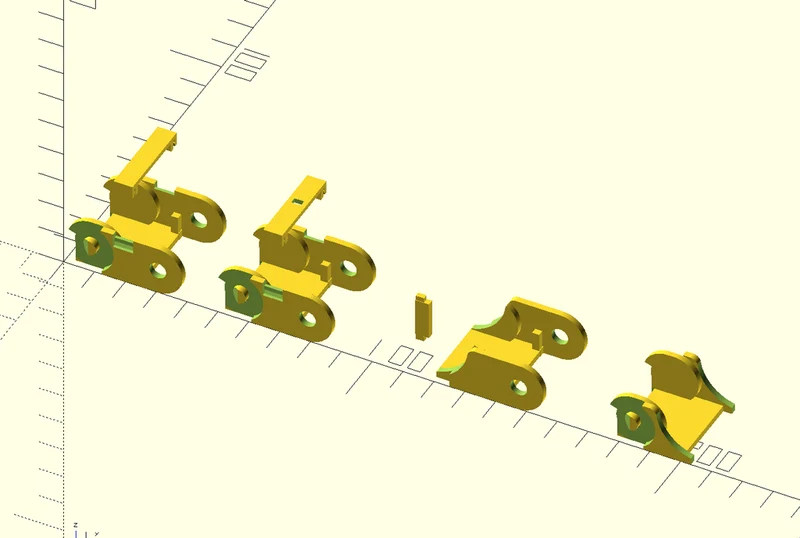

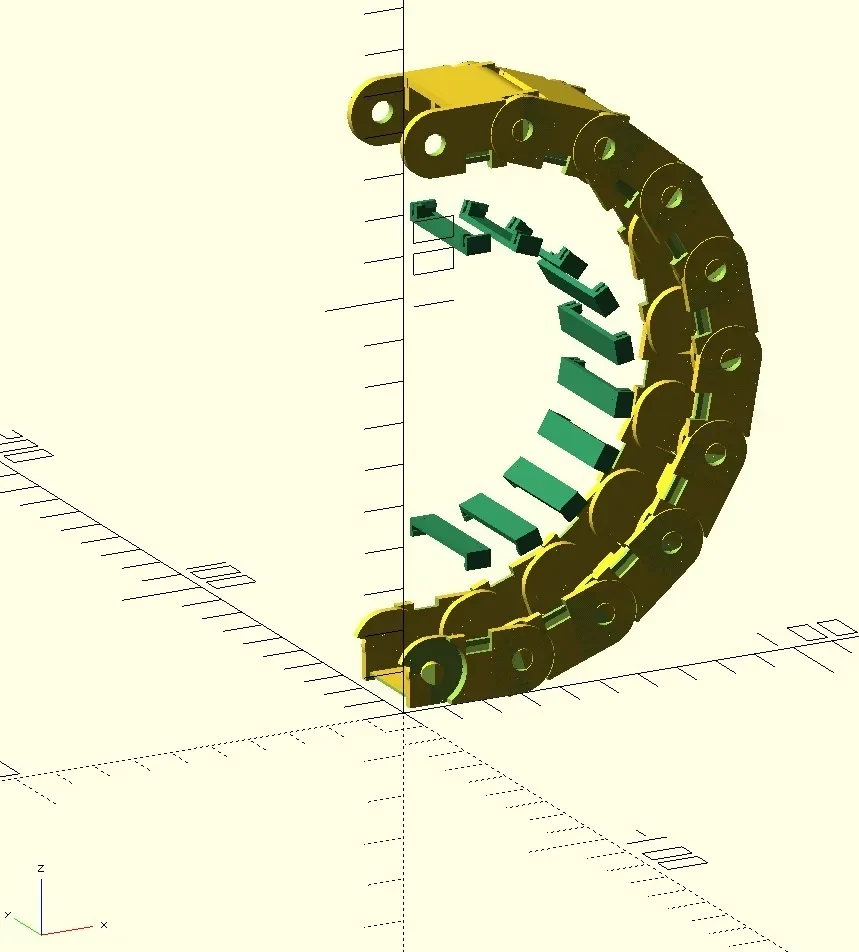

Переключатель «singleLink» в строке 321 позволяет переключаться между удобным видом для редактирования и экспорта (true) и видом, позволяющим видеть полный полукруг со звеньями цепи, прикрепленными друг к другу под заданным углом.

Настройки печати

Бренд принтера:

Ультимейкер

Принтер:

Ультимейкер 2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

100%

Примечания:

В качестве нити мы использовали PET-G, поэтому были необходимы широкие поля (32 витка), чтобы избежать наматывания.

Категория: Запчасти
