Преобразование графического планшета Wacom в USB-C........
Эта модификация должна работать с любым планшетом Wacom, который может использовать «Набор беспроводных аксессуаров Wacom». Следующие модели должны работать нормально:
Бамбук (CTH-470K | CTH-470S | CTH-670S),
Intuos (CTH-480S | CTH-480SN | CTH-680S | CTL-490 | CTH-490 | CTH-690),
Intuos5 (PTH-450 | PTH-650 | PTH-850),
Intuos Pro (PTH-451 | PTH-651 | PTH-851)
Свою модификацию я выполнил на Bamboo CTH-470.
��
Требования:
Коммутационная плата USB-C: https://s.click.aliexpress.com/e/_DCZkEld
Паяльное оборудование + тонкая проволока (я использовал проволоку для намотки, но эмалированная проволока тоже подойдет)
Клей (чтобы закрепить коммутационную плату USC-C внутри корпуса, я рекомендую что-нибудь потолще, например 5-минутную эпоксидную смолу)
Инструкция (для Bamboo CTH-470K):
Сначала откройте графический планшет — у него есть два винта под крышкой и два винта под липкими ножками на противоположном конце. И много пластиковых клипс.
Затем к отмеченным точкам можно припаять четыре провода:
Для моделей, отличных от CTH-470K, вы можете использовать мультиметр для поиска контрольных точек в соответствии с распиновкой микро-USB, для этого, я предполагаю, вам понадобится немного знаний в области электроники. По какой-то причине моя модель не имеет тестовой площадки VCC, поэтому необходимо припаивать провод непосредственно к маркированному резистору, это может быть справедливо и для других моделей.
Результат должен выглядеть примерно так:
Далее можно припаять провода к коммутационной плате USB-C, согласно распиновке, указанной в «отмеченных точках», и вклеить ее в кейс:
Обратите внимание, что контейнер должен быть перевернут, чтобы открытая сторона была обращена в сторону от большинства компонентов, а вырез в корпусе был обращен к разъему micro-USB.
Затем сделайте небольшой вырез (с помощью точного ножа или чего-то еще, что у вас есть под рукой) в крышке, чтобы сквозь него могли пройти провода. Возможно, можно было бы проложить тонкие провода рядом с разъемом беспроводного передатчика без необходимости делать вырез, но мой оказался слишком толстым.

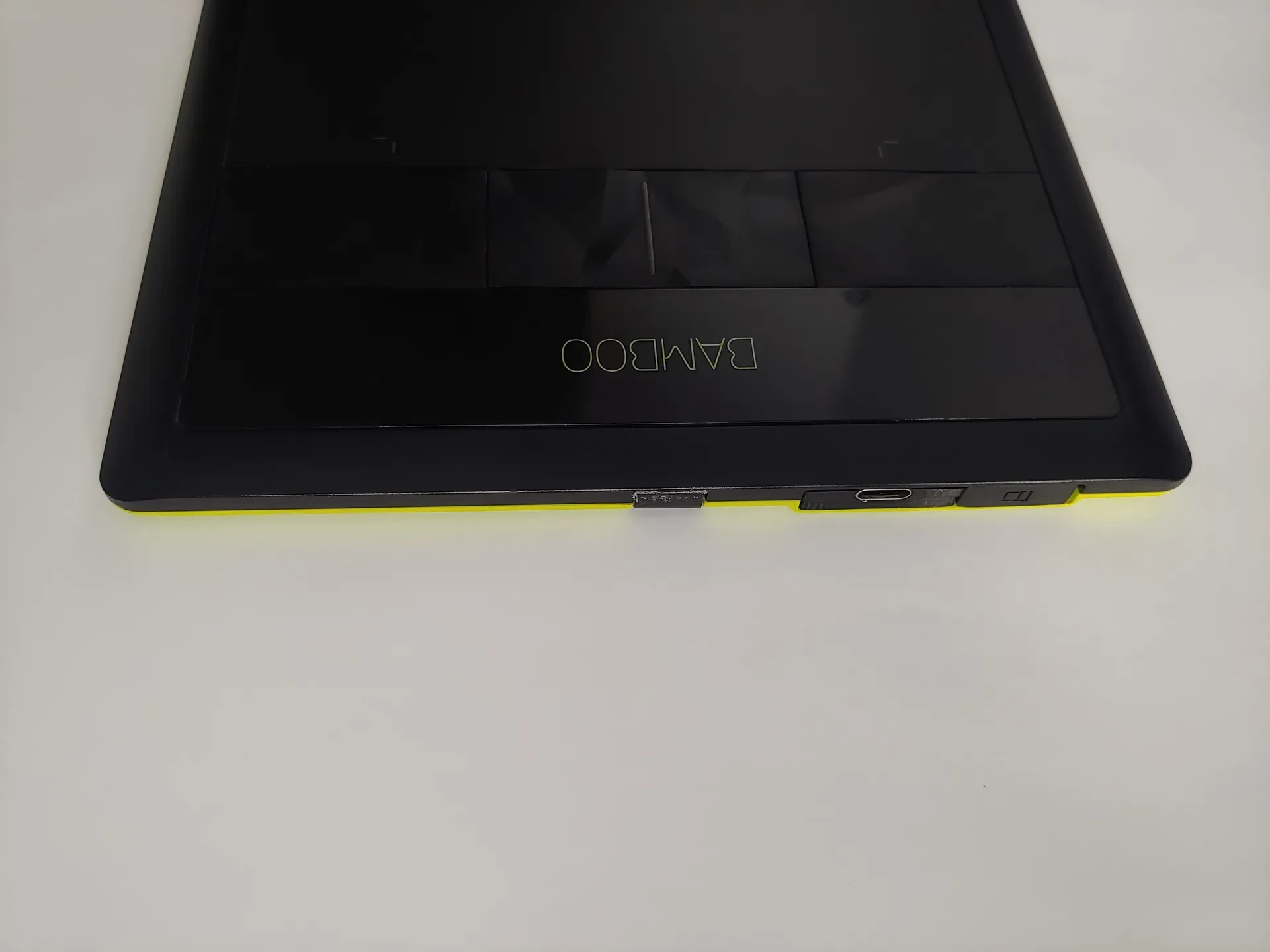

Теперь вы можете собрать все воедино.
Я обнаружил, что проще всего вставить печатную плату обратно в корпус и использовать кусок ленты, чтобы удерживать провода на одном уровне с вырезом, созданным на предыдущем шаге, чтобы они не защемлялись при закрытии корпуса.
Я сделал небольшую деталь («заготовку»), чтобы закрыть порт micro-USB. Поскольку он все еще активен, вы можете не закрывать его, но убедитесь, что вы не подключаете к графическому планшету два кабеля одновременно!
