Сверлильный станок модели 3 Sensitive

Обновление от 21.03.2025
Возвращаясь к этому, чтобы предоставить документацию, которую он заслуживает. Загружено
«блок разъемов», «плата разъемов», «разъемное основание сзади», «разъемное основание спереди»
чтобы можно было печатать базу на принтерах меньшего размера.

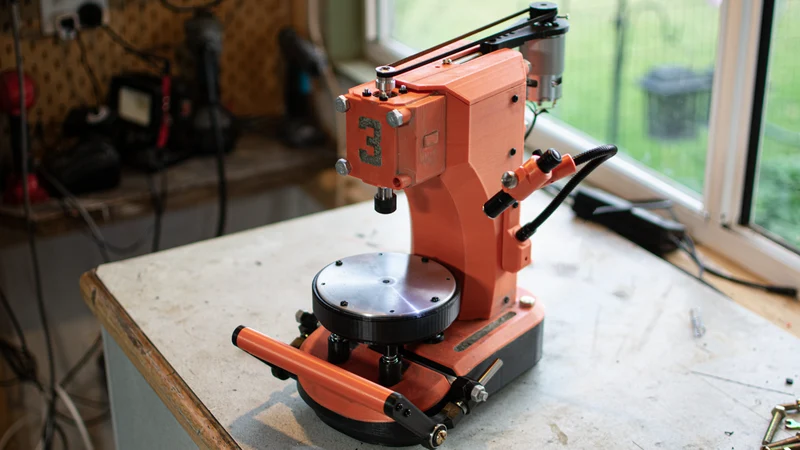

Проект, который я давно хотел попробовать. Этот небольшой (но не крошечный) сверлильный станок, вдохновленный станками часовых мастеров, представляет собой удобную и мощную платформу для использования. Вес бетона не только обеспечивает превосходную прочность и гашение вибраций, но и заставляет пресс восприниматься как настоящий инструмент, что является проблемой, с которой я сталкиваюсь при использовании многих легких печатных инструментов.

Видео:

Хоть проект и не сложный, но сложный. Я обоснованно считаю, что собрать это проще, чем даже самый простой проект на токарном станке.

Что касается инструментов, вам понадобится только ножовка, основные инструменты для сборки (отвертки и т. Д.) И место для заливки бетона.

Из материалов, помимо печатных деталей, вам понадобятся:

для стола
— кусок алюминия диаметром 122 мм толщиной 5 мм (ОПЦИОНАЛЬНО)

Если вместо этого используется распечатанная таблица, потребуются 4 резьбовые вставки м4 длиной 5 мм.

4 стяжные гайки m4 длиной 20 мм.
Болты 4хм415мм
1x болт м480мм
1 гайка м4
4 стержня М8 длиной 105 мм.
4 втулки M8 длиной до 20 мм, наружным диаметром 12 мм.

Для руки:
4 болта М465 мм
2 стержня М8 длиной 80 мм.
2 шариковые втулки LM8UU
2 подшипника 608 (22 наружный диаметр, 8 внутренний диаметр)
2 болта М840 мм
стержень с резьбой М8 длиной 24 см.
18-сантиметровая алюминиевая трубка диаметром 12 мм и внутренним диаметром 8 мм или альтернативная печатная версия. В случае с космическими рычагами длина будет меняться в ��ависимости от длины используемых втулок.

Для базы:
3 стяжные гайки M8
1x болт m8*10 мм
2 стяжные гайки M8 (опция)
7 резьбовых вставок М4 любой длины
8 шариковых втулок LM8UU
4 болта М4*35 мм для стоек
Стержень с резьбой М8 длиной 2x30 см.
4 гайки М8
2 шайбы M8

Для основного колума:
гайки 10xm4
4 стяжные гайки M8
5 стяжных гаек M4 (опционально)
10 болтов М410 мм (временные)
4 болта m8100мм
3 вставки с резьбой M4
1 шт., длина 80 мм, экструзия 2020 г.
4 гайки m5 t для экструзии 2020 г.
3 болта М525
1 болт М58 мм (или большего размера с проставкой)

Для головной бабки:
4 болта м8*75 мм
4 болта м4*80 мм
48м4 гайка
4 гайки М8
3x608 подшипник
стержень 8 мм для шпинделя
Патрон на выбор (я использую цанговый патрон er11)
Проставки, если они необходимы, будут зависеть от выбора патрона (кольца вала 8 мм).

Шкив приводного ремня на выбор

В общем: -бетон, около 10 кг, имейте под рукой больше, чем вам нужно, чтобы быть в безопасности.
-мотор и электроника Зависит от того, что вы хотите сверлить прессом. Я тестировал двигатель 755 на 24 В, который достиг скорости около 24 000 об/мин для мелких деталей, но я планирую перейти на более крупный, но более медленный двигатель. Также рекомендуется использовать регулятор скорости, но у меня нет рекомендаций по использованию конкретных моделей.

Автономный шпиндель можно легко модифицировать, чтобы заменить всю переднюю бабку в сборе и избавиться от ремней. Если вам нужны высокие обороты, это, вероятно, хороший выбор. Расположение болтов на передней бабке достаточно широкое, чтобы вместить двигатель 755, установленный как шпиндель.

-ремень и шкив для мотора по выбору.

Я думаю, что видео должно охватывать 95% сборки, я буду сообщать здесь обо всех болевых точках, о которых спрашивают люди.

Как отрегулировать подшипники передней бабки?
При заливке бетоном установите в подшипники отрезок стержня М8, чтобы обеспечить ось между подшипниками.

Почему бы не песок и т. д.?
Бетон предназначен не только для веса, но и для прочности. На самом деле это дешевле, чем даже 10%-ное заполнение, но при этом обеспечивает прочность и гашение вибраций. Напильники, как и задумано, имеют стенки толщиной 1,5 мм, которые недостаточно прочны для одного лишь песка.
