KeyCraft Pro - макропад QMK

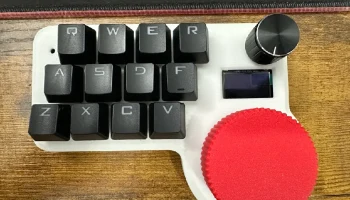

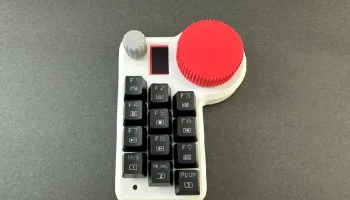

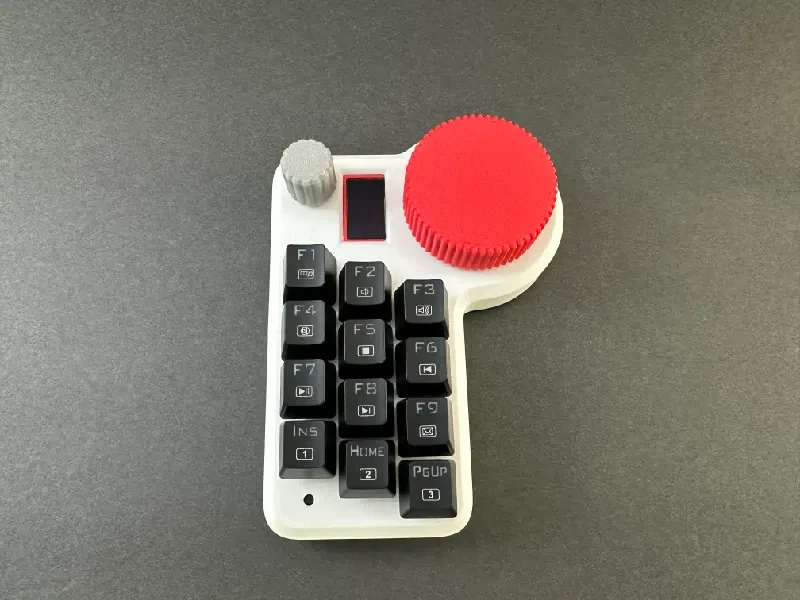

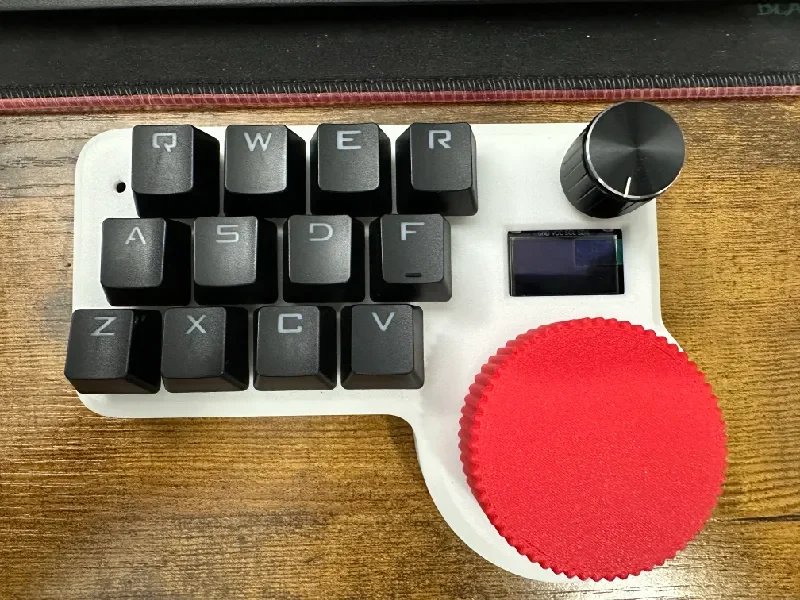

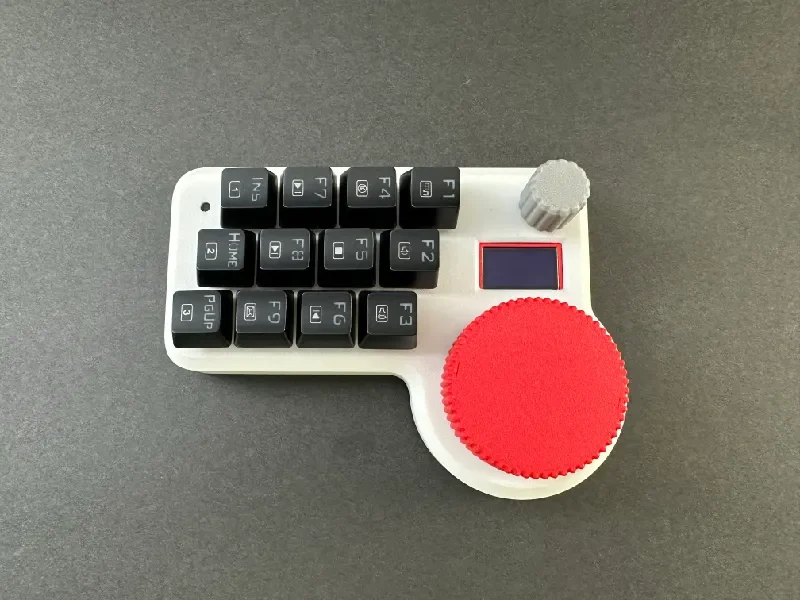

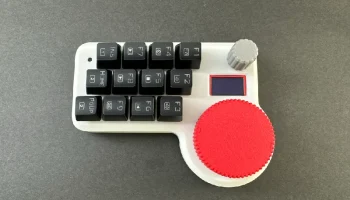

Key Craft Pro — это новый макропад QMK, удобный для самостоятельной сборки, с двумя поворотными энкодерами EC11 и oled-дисплеем SSD1306 128x64 с 12 клавишами Cherry MX.

Также добавлено небольшое отверстие для кнопки сброса спереди. Это помогает при частой прошивке, так как не нужно каждый раз перепрошивать.

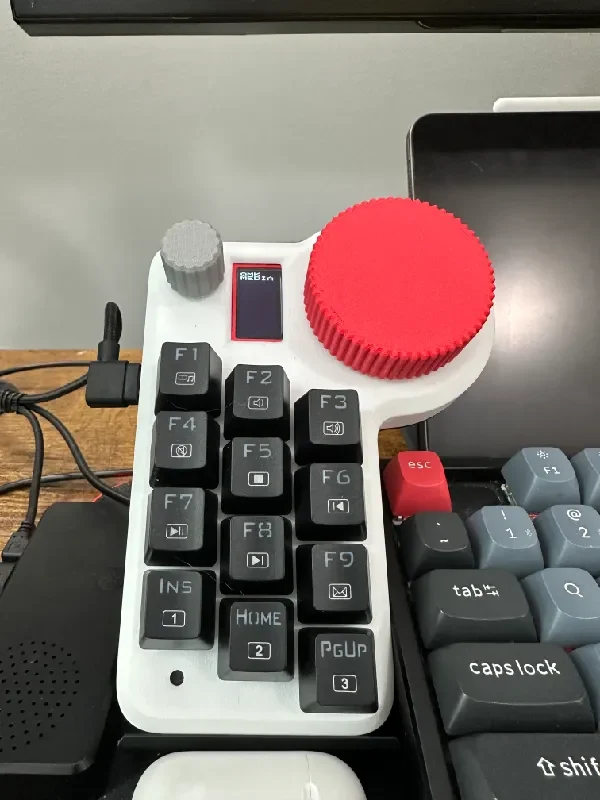

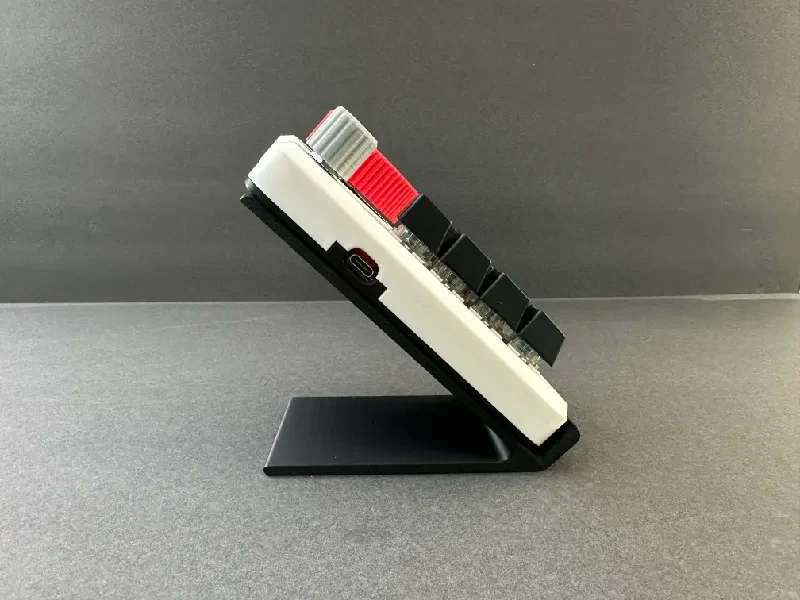

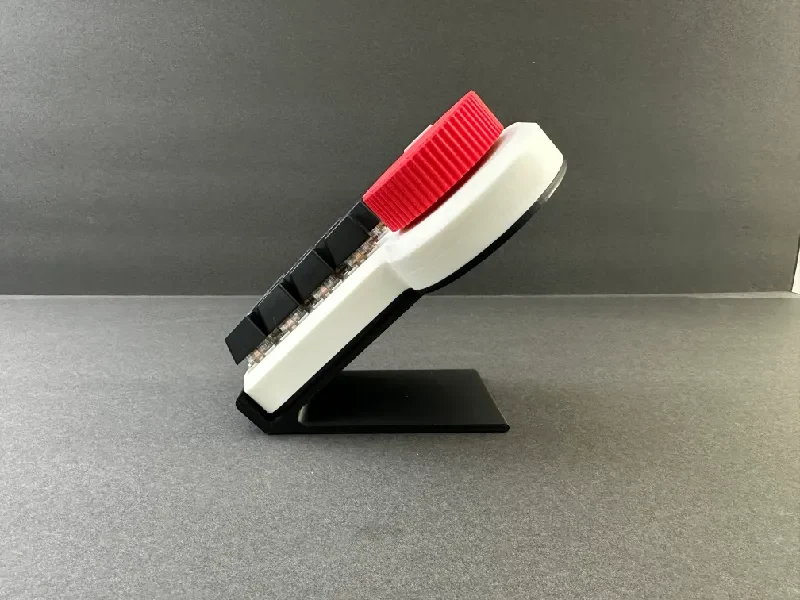

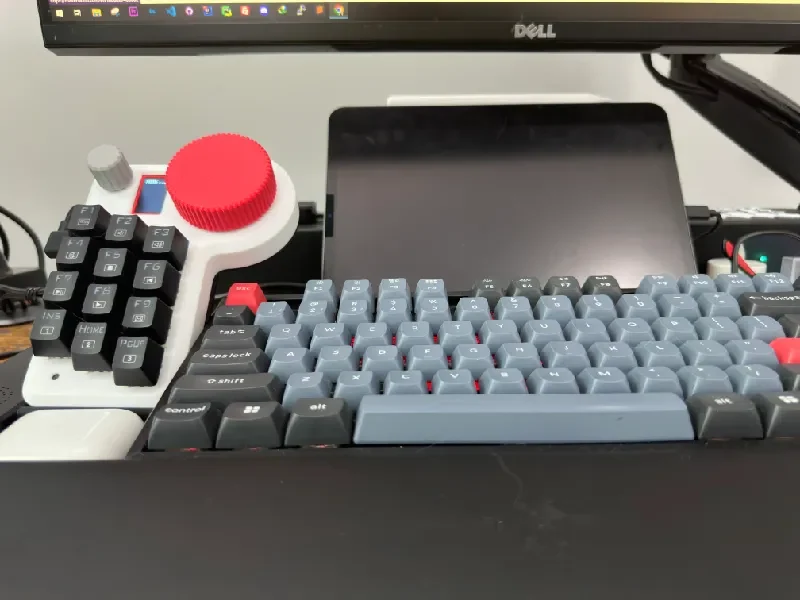

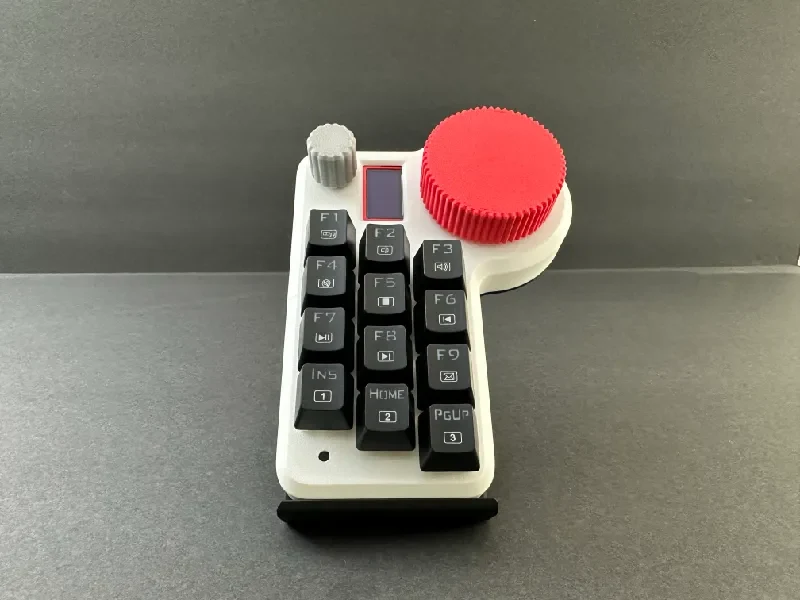

Сейчас использую его на своем столе с подставкой Simple: https://www.printables.com/model/830278-simple-stand

Инструкции по пе��ати:

Высота слоя: 0,2 мм
Материал: ПЛА
Поддерживает: Нет
Плоты: Нет
Брим: Нет

Программное обеспечение:

Прошивка QMK: https://qmk.fm/

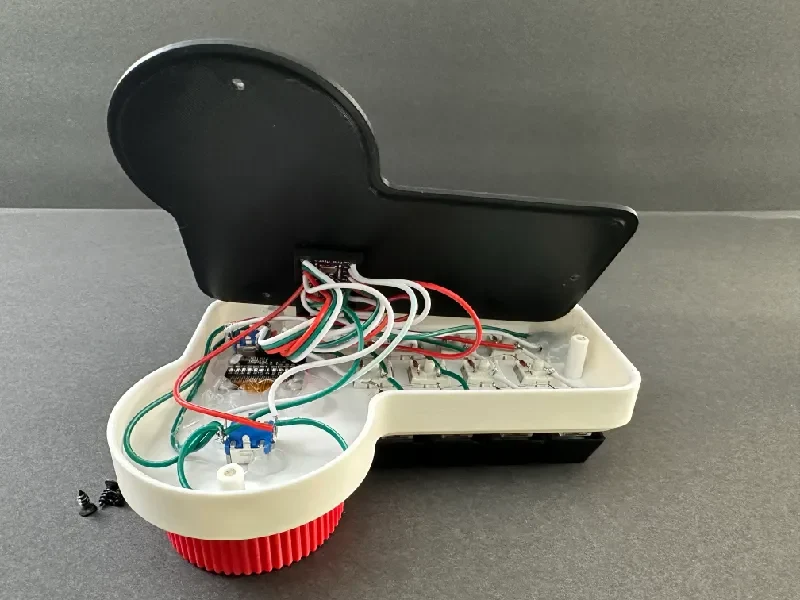

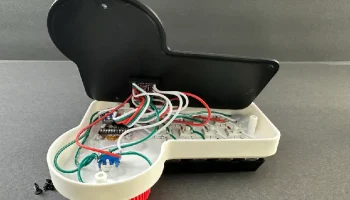

Аппаратное обеспечение:

EC11 Поворотные энкодеры с кнопкой — х 2 — AliExpress
Arduino Pro Micro (AtMega32U4) — х 1 — AliExpress
I2C SSD1306 128x64 OLED дисплей — 1 шт. — AliExpress
Диоды 1N4148 — х 12 — Aliexpress

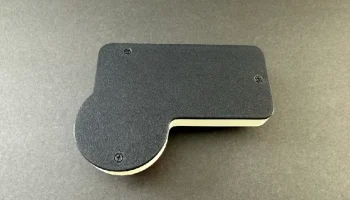

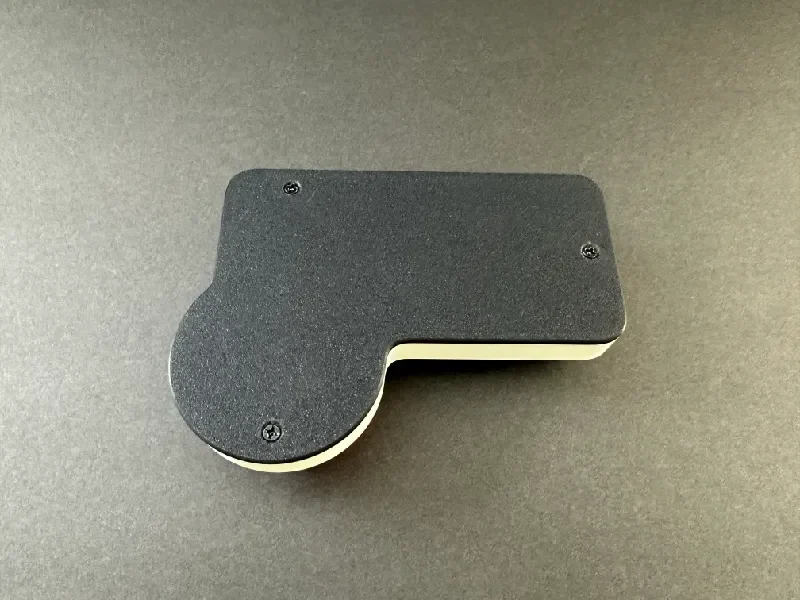

Маленькие винты M3 — 3 шт.

Примечания:

Некоторые oled-дисплеи SSD1306 128x64 бывают разных размеров. Если у вас другой размер, просто защелкните выступы на корпусе и прикрепите его к корпусу с помощью горячего клея.
Если вам нужна помощь с прошивкой, пайкой или моей раскладкой, пишите мне в комментариях.
Ссылки на Алиэкспресс не являются аффилированными. Это именно то, что я покупал себе.

Спасибо и удачной печати!
