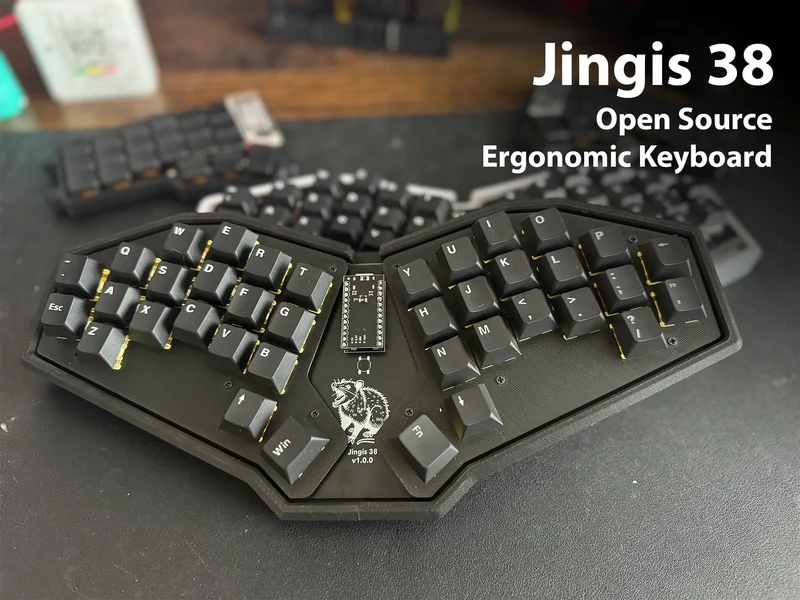

Эргономичная клавиатура с открытым исходным кодом - Jingi..

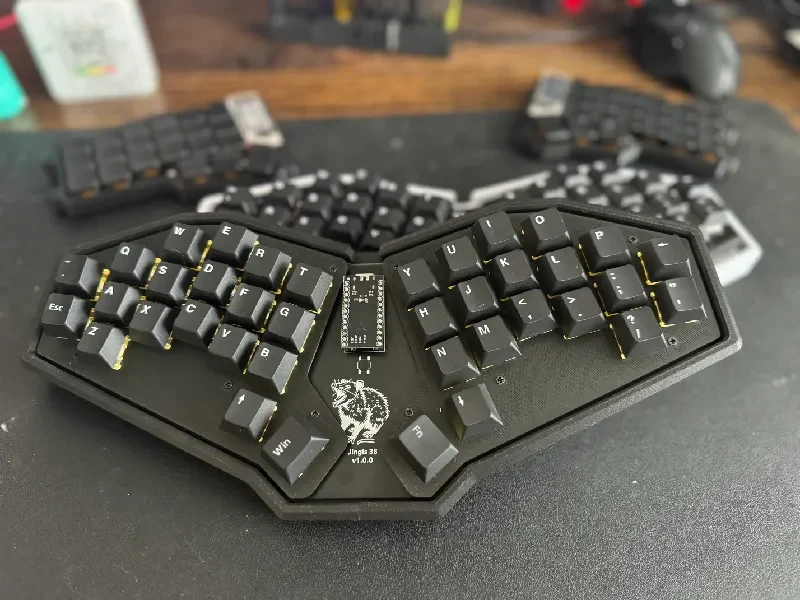

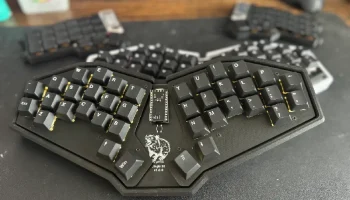

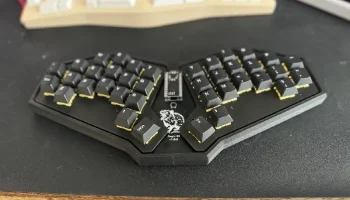

Это эргономичная 38-клавишная клавиатура, совместимая с VIAL, на основе Corne/crkbd, но с увеличенным расположением колонок. Я разработал плату с возможностью горячей замены и использованием дешевых компонентов SMD.

Вы можете найти репозиторий этой доски в моем репозитории на GitHub. Репозиторий содержит все, что вам нужно для работы этой платы (gerbers, базовая прошивка qmk, прошивка флакона, файлы dxf пластины/корпуса и т. д.)

спецификация

Платы от производителя печатных плат (5 таких плат JLCPCB обошлись мне в 18 долларов)
Про Микро ATMega32U4
1N1418 Диоды для поверхностного монтажа
Розетки Kailh с горячей заменой
Кнопочные переключатели MX
Колпачки клавиш MX
Вставки для термофиксации M2
Опорные винты M2x10
CA Клей

Процесс сборки

Как только вы получите печатные платы и все компоненты, вы готовы к сборке. Создание этой доски должно быть довольно простым делом для любого, кто раньше делал это для других досок. Если нет, то процесс сборки выглядит следующим образом:

Пайка SMD компонентов

Первый шаг — залудить одну сторону площадок для каждого диодного пятна на плате. После того как вы залудили площадки, можно приступать к пайке компонентов. Убедитесь, что вы припаиваете диоды с правильной полярностью. На одной стороне диодов должна быть линия, поэтому убедитесь, что она совпадает с точкой треугольника на печатной плате. Если припаять их задом наперед, вам придется плохо.

Розетки Kailh с возможностью горячей замены должны стоять на втором месте. Мой процесс пайки аналогичен процессу пайки диодов: заложьте одну из площадок для каждого места на плате, припаяйте компонент к луженой площадке, а затем, когда закончите со всей платой, вернитесь и добавьте припой на другую площадку, завершая соединение.

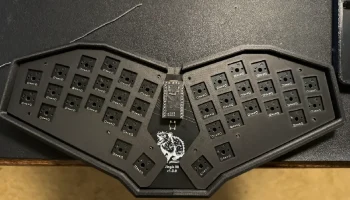

Припой Про Микро

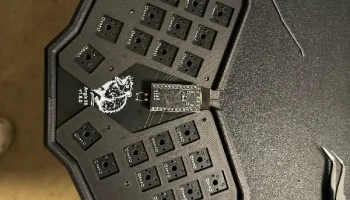

Следующий шаг — припаять разъемы MCU. MCU на этой плате устанавливается поверх платы. Поместите контакты разъема в верхнюю часть платы и припаяйте их сзади. Прикрепите по одному штырю с каждой стороны, а затем убедитесь, что разъемы стоят вертикально в своих пазах и не наклоняются ни в одну, ни в другую сторону.

После того, как разъемы прикреплены к плате, вы можете припаять MCU к разъемам. MCU для этой платы должен быть перевернут, при этом порт USB-C должен быть обращен к плате, а не от нее.

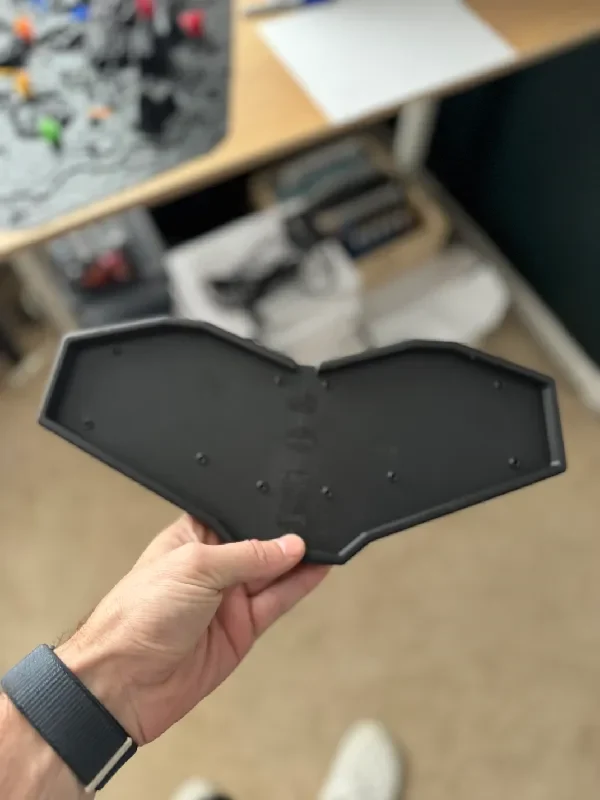

Подготовьте корпус к установке

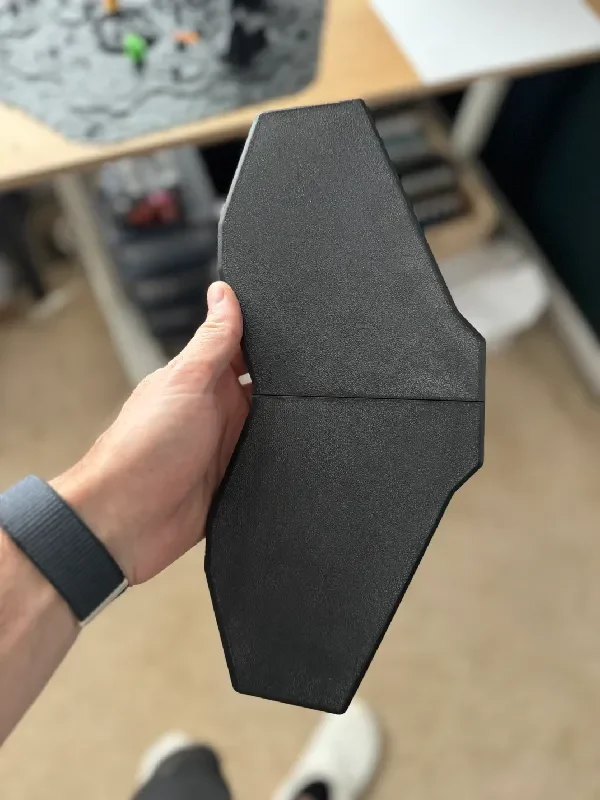

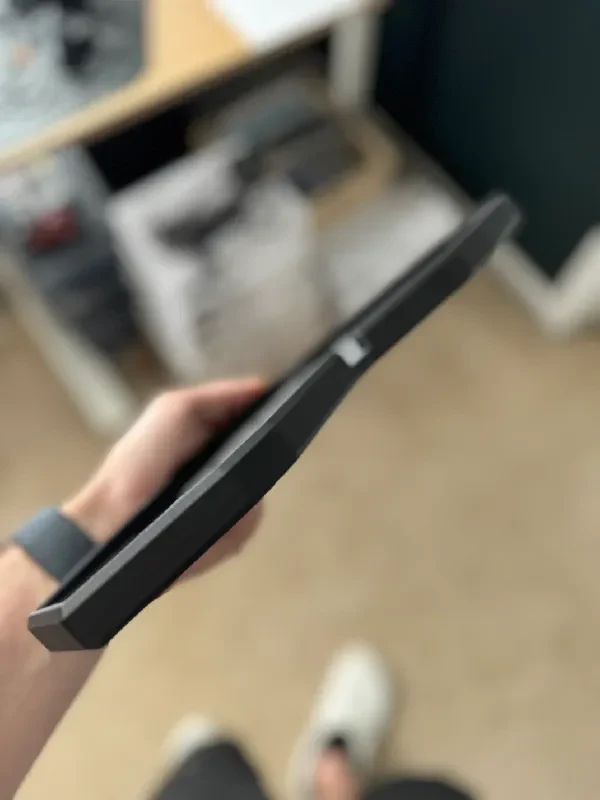

Кейс печатается в количестве 4 штук. Две половинки, а затем две переключающие пластины. На рабочей пластине также имеются механизмы-бабочки для соединения двух половин корпуса. Совместите две половинки корпуса, нанесите немного суперклея в пазы-бабочки на корпусе, а затем вставьте в эти пазы соединительные детали.

Когда клей схватится, установите вставки для термофиксации в каждое отверстие корпуса. Это должны быть стойки M2, чтобы можно было вставить винты в отверстия на печатной плате.

Установите переключатели и соберите плату

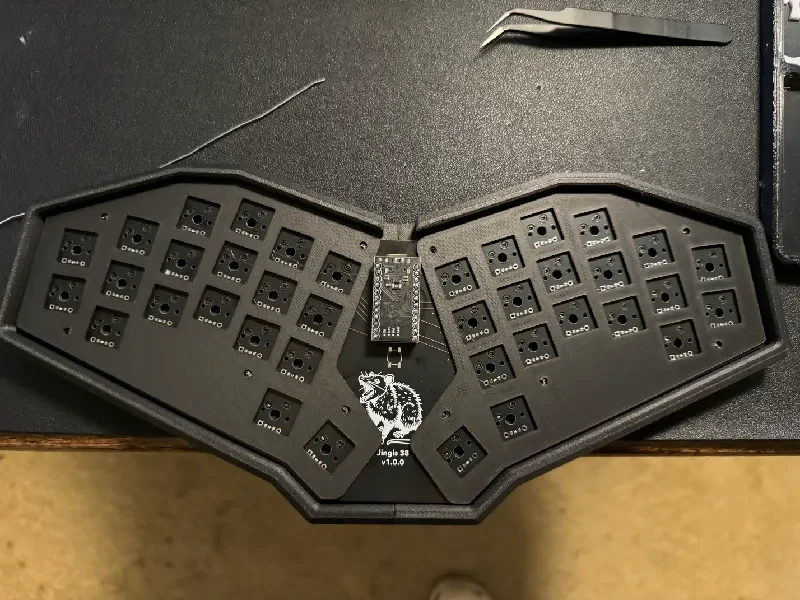

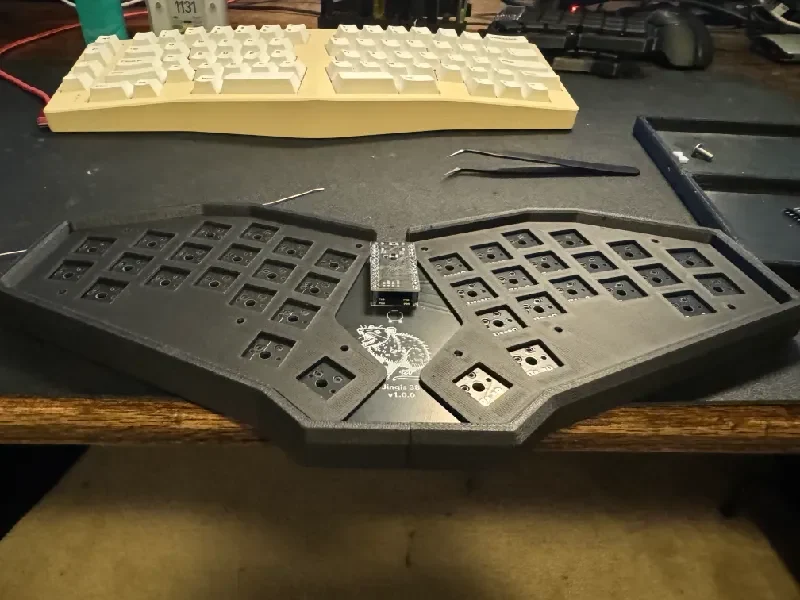

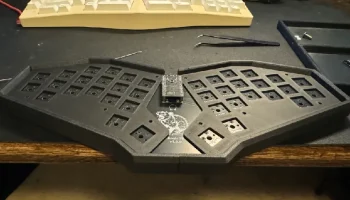

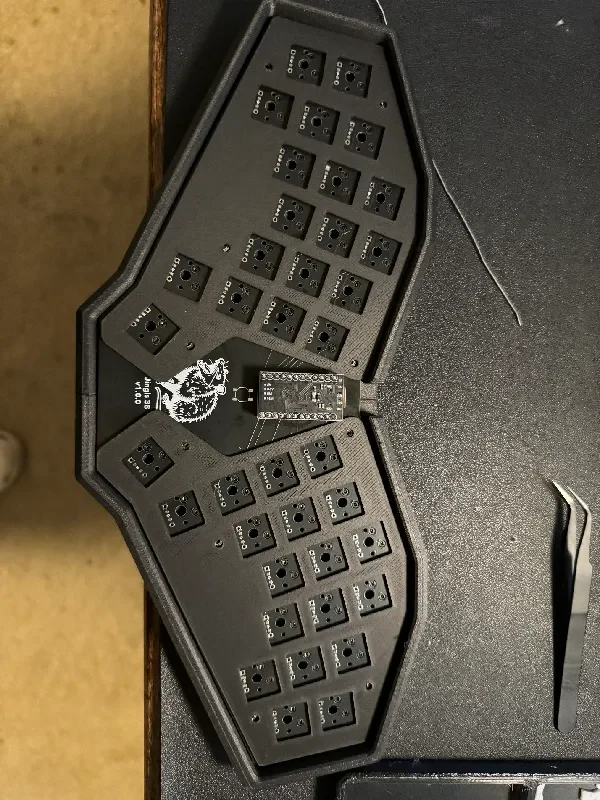

Поместите переключатели в пластины, которые вы распечатали, затем выровняйте пластины по направлению к доске и нажмите вниз. Убедитесь, что во время этого процесса вы не погнули контакты переключателя.

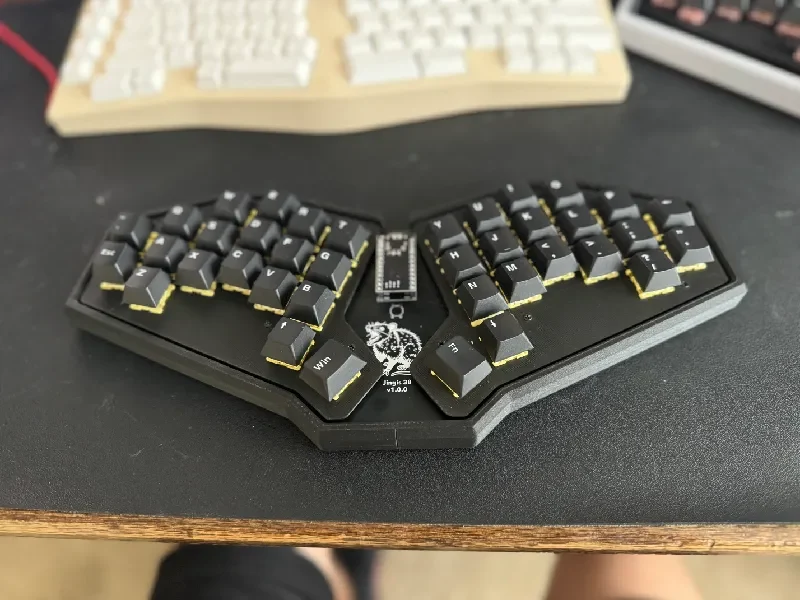

Если у вас есть переключатели с каждой стороны, прикрепленные к плате через разъемы для горячей замены, поместите готовую печатную плату в корпус. Используйте опорные винты M2x10 через отверстия на пластинах переключателей, чтобы прикрепить плату к корпусу. Когда вы их все добавите, доска должна чувствовать себя в безопасности.

Флэш-прошивка

Прошивка для этой клавиатуры находится в каталоге jingis репозитория. Клонируйте репозиторий, а затем создайте символическую ссылку на этот конкретный каталог с вашей установкой QMK и запустите qmk compile -kb jingis -km default. Используйте набор инструментов QMK для прошивки прошивки на плату.

*на данный момент (25.07.2024) у меня еще осталось 3 печатные платы из моего заказа. Если вы участвуете в CONUS и хотите собрать эту пл��ту, не стесняйтесь обратиться за печатной платой.
