The CIY Tester 68 Special - липкий чехол для клавиатуры с червячным креплением для тестера 68

ВВЕДЕНИЕ:

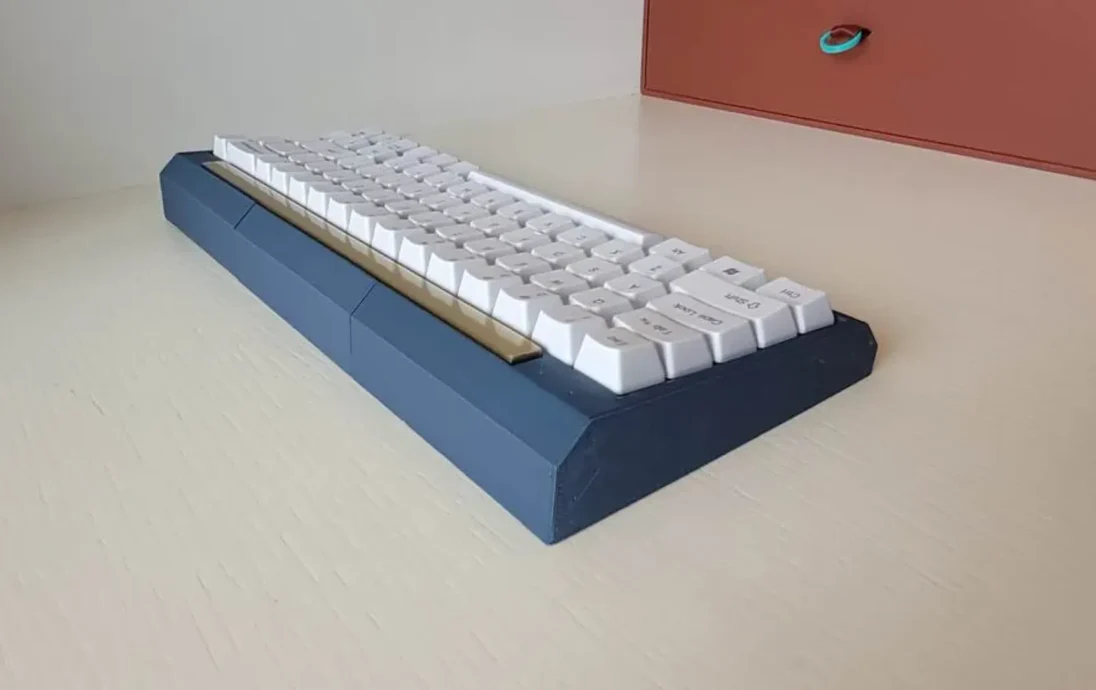

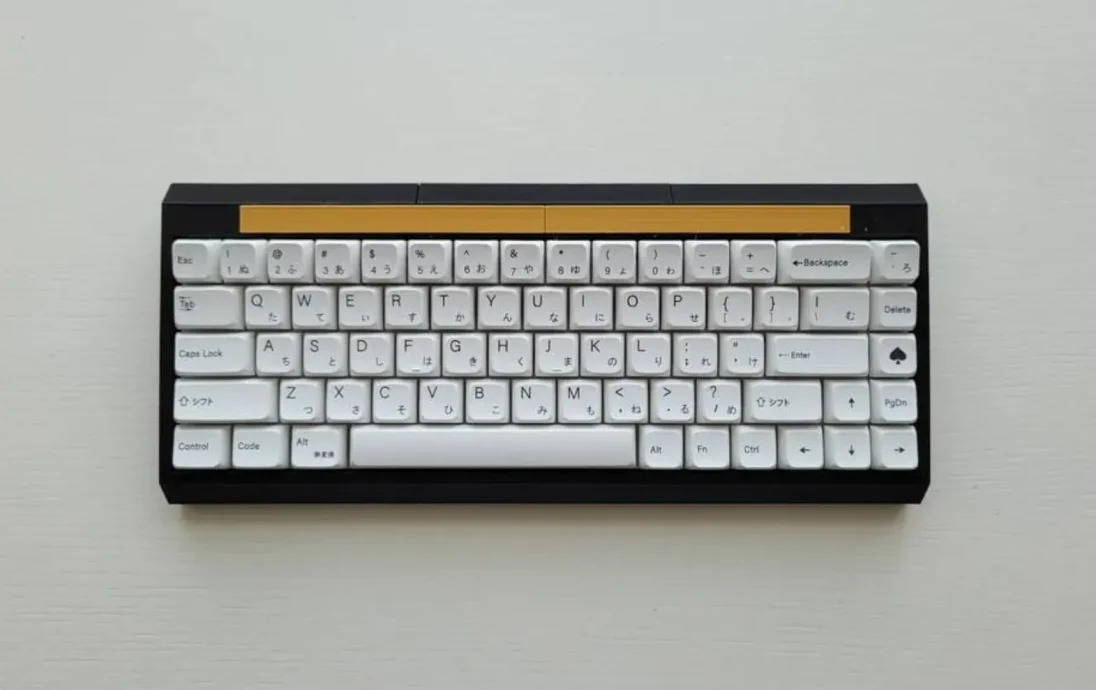

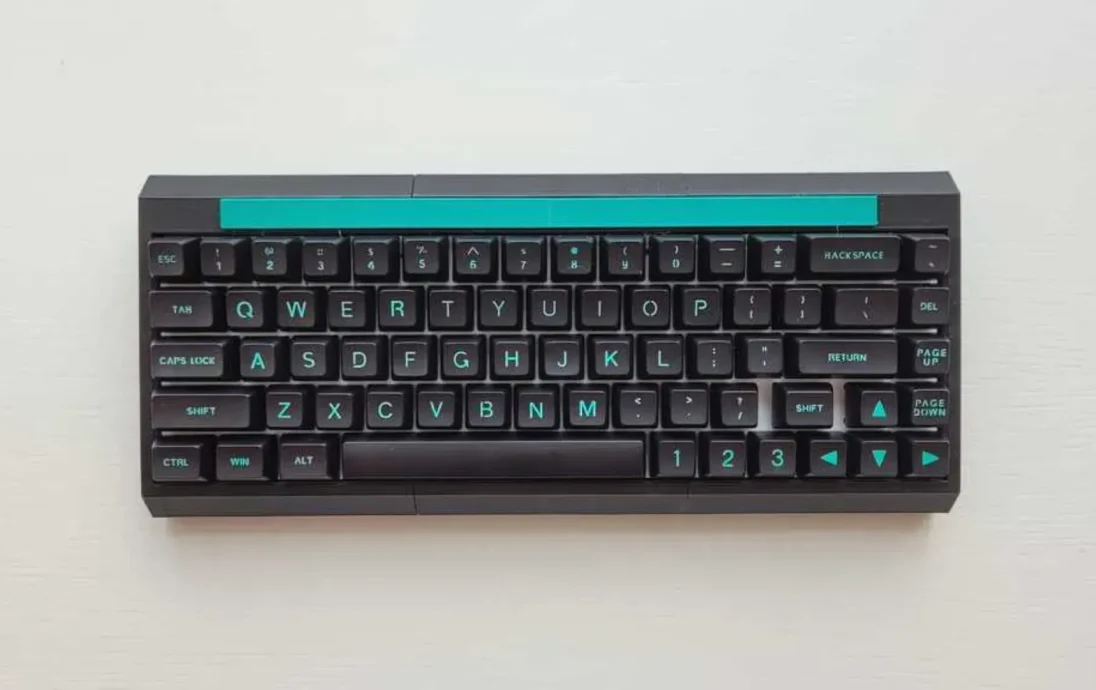

Это липкий чехол с червячным креплением для CIY Tester 68, отличного набора клавиатуры barebone, который можно приобрести на Taobao примерно за 12,50 долларов США (без учета доставки). Он великолепен в своем стоковом виде, а также является отличной платформой для модификации.

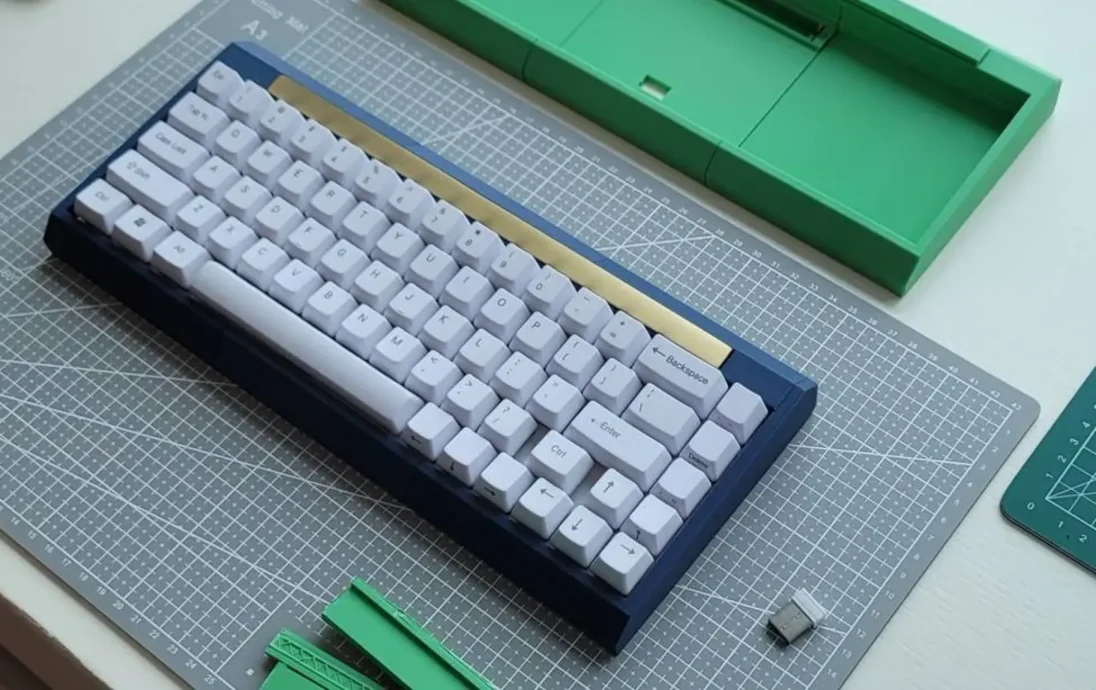

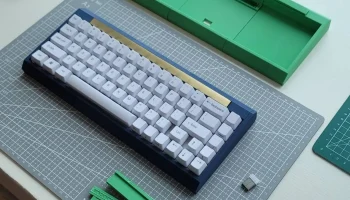

Я разместил здесь две версии корпуса: с ручкой и без.

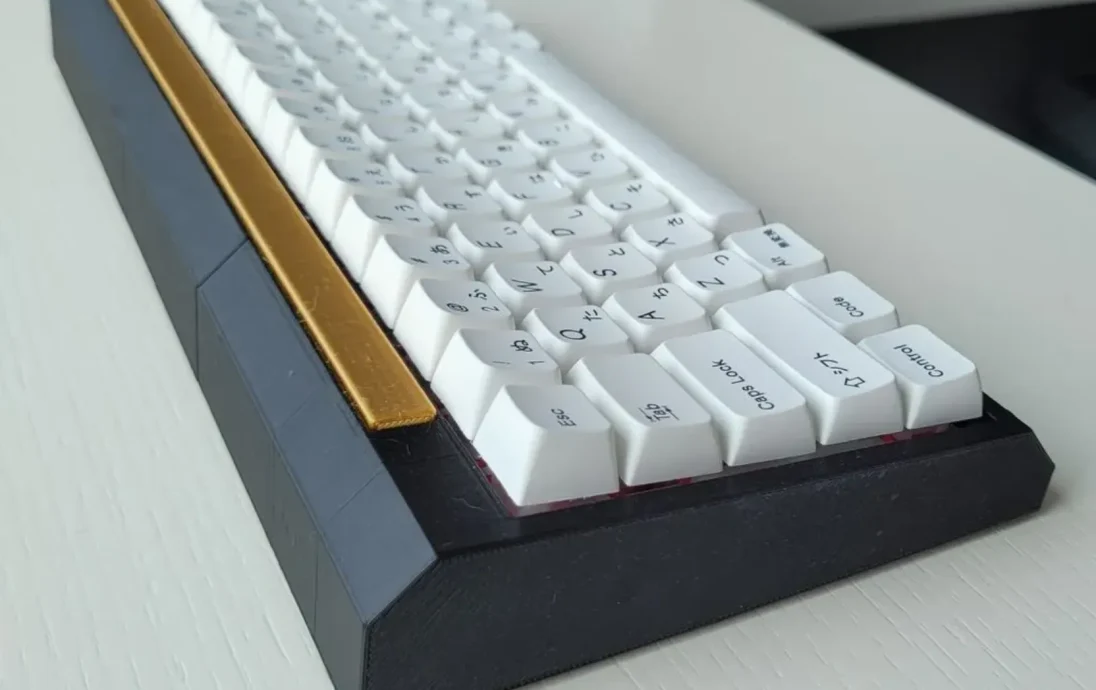

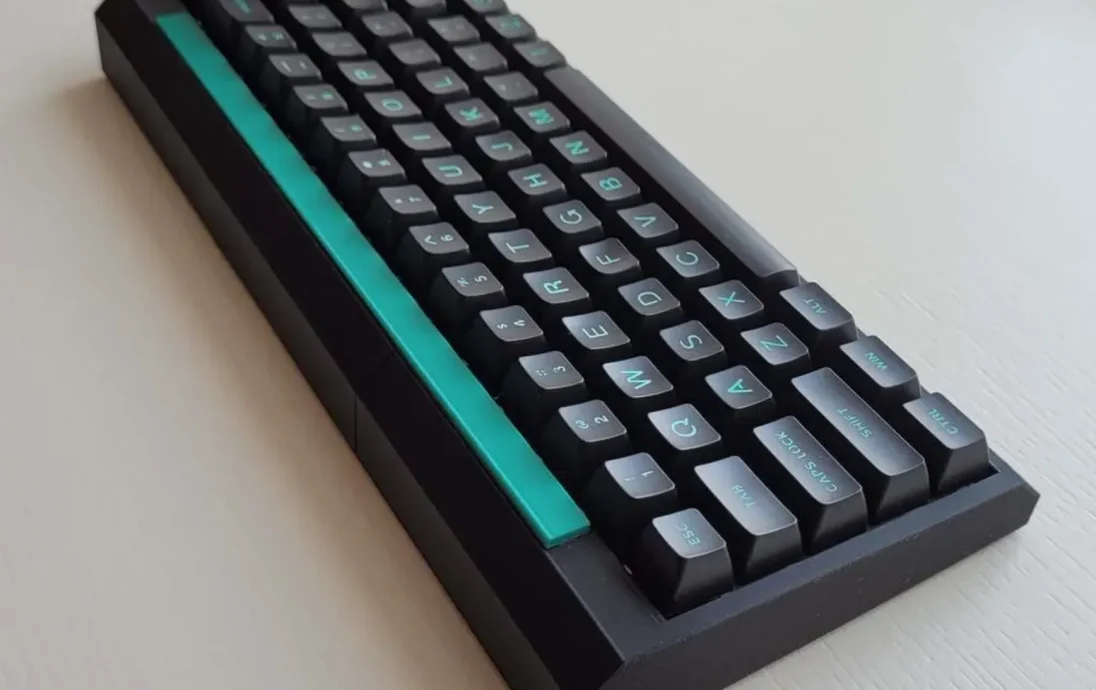

Я также опубликовал модель перила (которую вы можете использовать как есть или изменить) для тех, кт�� хочет акцентировать внимание, но не может найти конкретную дверную ручку шкафа Taobao, которую я использовал.

Наконец, я разместил удлинитель/крышку для стандартного переключателя включения-выключения, потому что в новом корпусе до оригинального переключателя стало слишком трудно добраться.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ПРОЦЕСС ПРЕОБРАЗОВАНИЯ ЯВЛЯЕТСЯ РАЗРУШИТЕЛЬНЫМ; АКЦИОНЕРНЫЙ КОРПУС, ВЕРОЯТНО, БУДЕТ УНИЧТОЖЕН В РЕЗУЛЬТАТЕ КОНВЕРСИИ. Для этого вам потребуется (1) вытащить металлические контакты батареи из оригинального корпуса (при этом я безвозвратно повредил пластиковые зубцы, удерживающие контакты) и, если вы собираетесь закрепить пластину с помощью червяка, (2) обрезать внешний край силикона стандартной пластины, чтобы клейкий червь мог беспрепятственно помещаться между пластиной и печатной платой. ПОЭТОМУ, ПОЖАЛУЙСТА, ДЕЙСТВУЙТЕ НА СВОЙ СОБСТВЕННЫЙ РИСК.

Если вы не хотите резать силикон пластины или у вас нет подходящего резинового уплотнительного кольца, вы также можете положить пластину прямо на выступы на внутренней стороне корпуса. Клавиатура по-прежнему звучит и ощущается довольно хорошо.

Я пытался найти альтернативный аккумуляторный отсек с разъемом JST, чтобы не разрушать исходный корпус, но не смог найти подходящий.

ОБНОВЛЕНИЕ 31 ЯНВАРЯ 2022 ГОДА: при замене чехлов мне удалось сломать один из ��роводов, идущих к контактным контактам аккумулятора, что подчеркивает, насколько они хрупкие. Чтобы это исправить, я снял часть покрытия с конца сломанного провода; поднял контакт аккумулятора; вставил вновь оголенный провод под контакт; вернул контакт на место, закрепив таким образом поводок; а затем развязал два провода (которые по умолчанию связаны вместе), чтобы компенсировать потерю провисания провода, идущего под контактом. После этого исправления клавиатура работает нормально.

ИНГРЕДИЕНТЫ:

Комплект CIY Tester 68 (в частности, пластина, печатная плата, пенопластовая пластина [опционально], контакты аккумулятора с разъемом JST, штатный USB-ключ). Я купил свой на Taobao (https://item.taobao.com/item.htm?spm=2013.1.w4004-24132882369.19.4e6f25a1qluJNq&id=652102082248) примерно за 12,50 долларов США (перед отправкой).

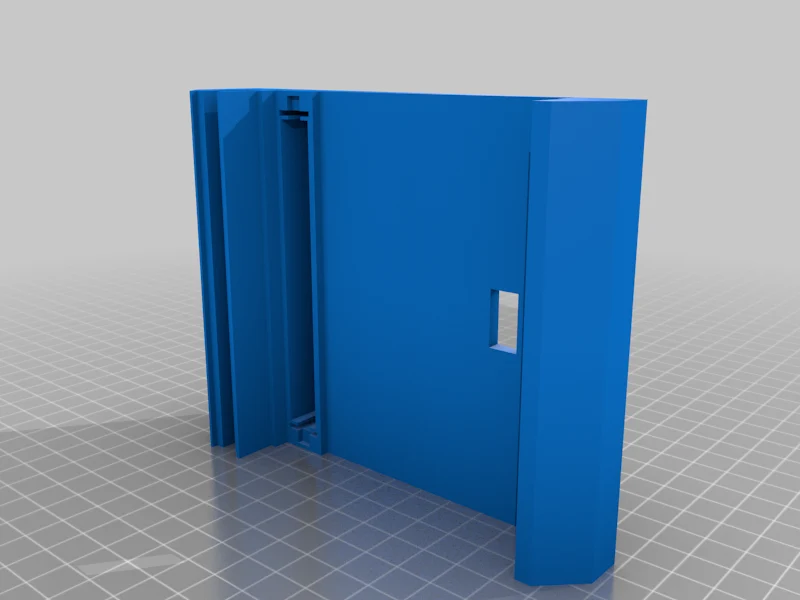

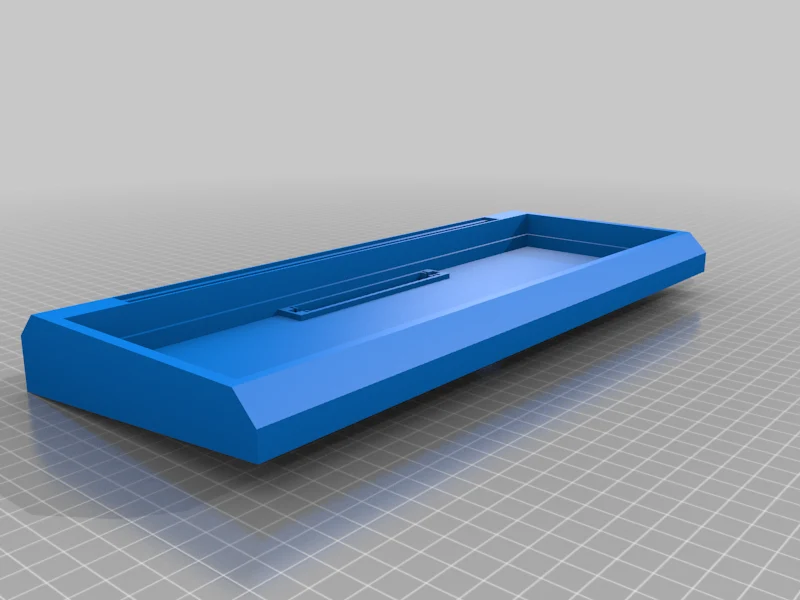

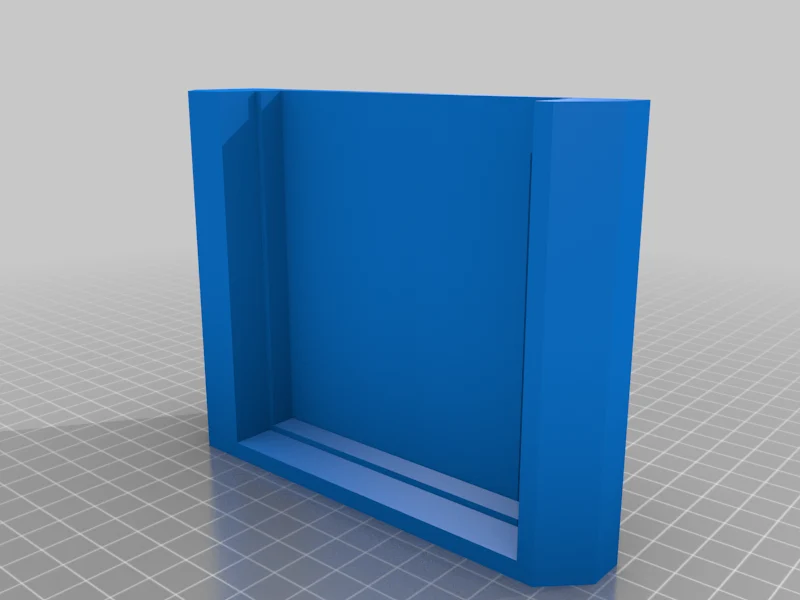

Корпус, напечатанный на 3D-принтере, опубликован здесь.
[Дополнительно] Клейкое уплотнительное кольцо. Я использовал AS568-261 171,04*3,53, но вы можете использовать любой прокладочный материал, который у вас есть, например, отрезок силиконовой трубки диаметром около 4 мм, или вы можете просто положить пластину прямо на выступы корпуса. К сожалению, продавец Taobao, у которого я купил уплотнительное кольцо, похоже, прекратил работу, поэтому я не могу предоставить ссылку здесь.
[Дополнительно] Ручка двери шкафа в ванной, куплена на Taobao (https://detail.tmall.com/item.htm?id=626809219301&spm=a1z09.2.0.0.4f1c2e8dzVMl8m&_u=i20rh52k821b&skuId=4442549429553) (пункт Т5109-224-Т字).

○ Два винта M3 x 12. Те, что идут в комплекте с ручкой Taobao, слишком длинные. Винты не являют��я обязательными, поскольку ручка может быть вставлена ​​в корпус с помощью трения.

СБОРКА:

Разбираем штатный Тестер 68.

А. Удалите 8 (или около того) винтов, крепящих пластину к корпусу, и выньте пластину.

Б. Снимите силиконовую пластину.

C. Удалите 2 (или около того) винта, которыми плата крепится к корпусу, и выньте плату, стараясь отсоединить разъем JST от платы, прежде чем полностью вынимать плату.

D. Осторожно извлеките металлические контакты батареи из пластиковых штырей в корпусе. Н.Б. При этом я уничтожил зубцы. Я также немного погнул контакты, но смог немного их сгладить перед вставкой в ​​корпус, распечатанный на 3D-принтере. Кроме того, слоты в корпусе, напечатанном на 3D-принтере, достаточно велики, чтобы вместить слегка изогнутые конта��ты. 2. Распечатайте опубликованный случай с версией Penrail или без Penrail h.
