keebcu - andimoto75Q1 iso

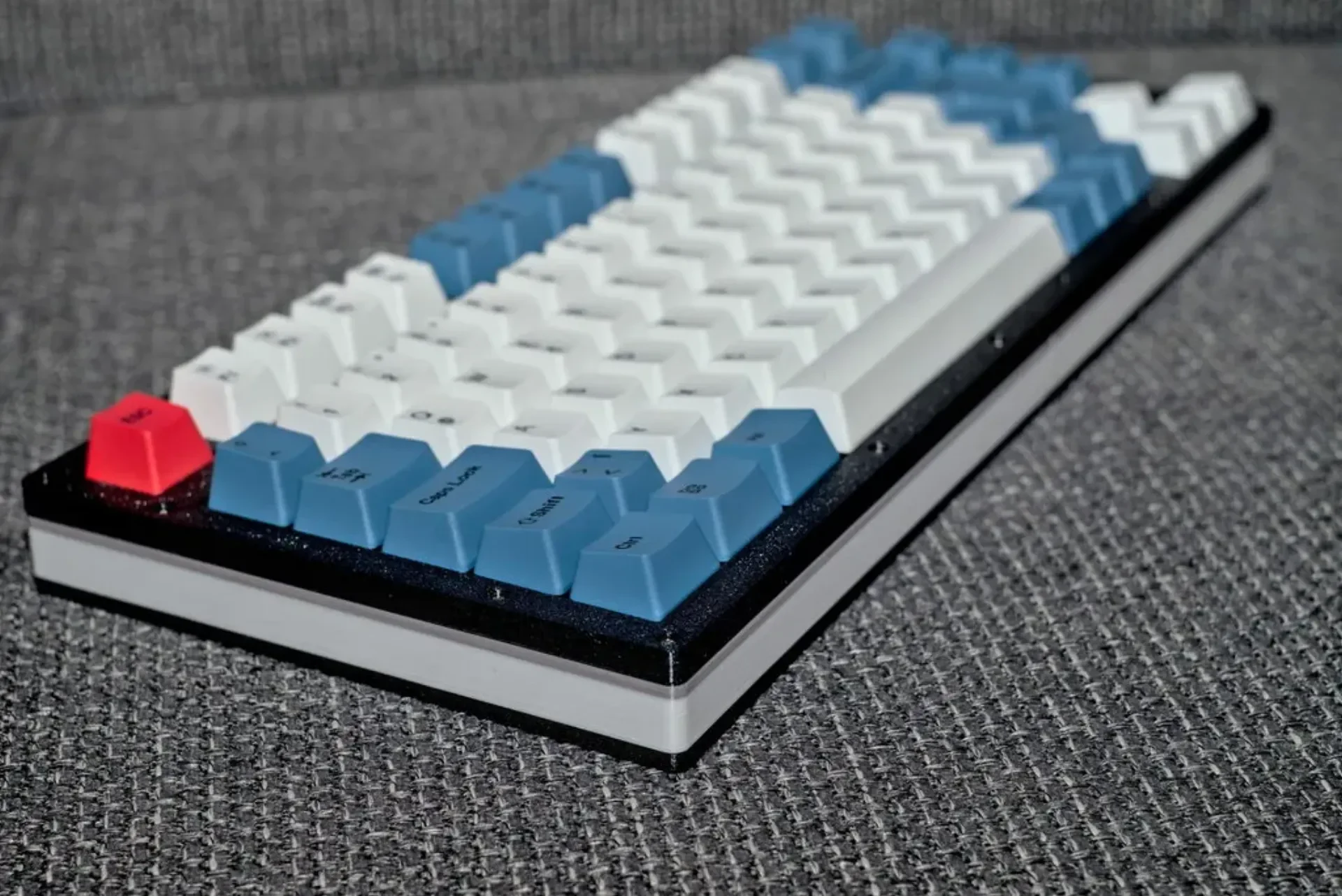

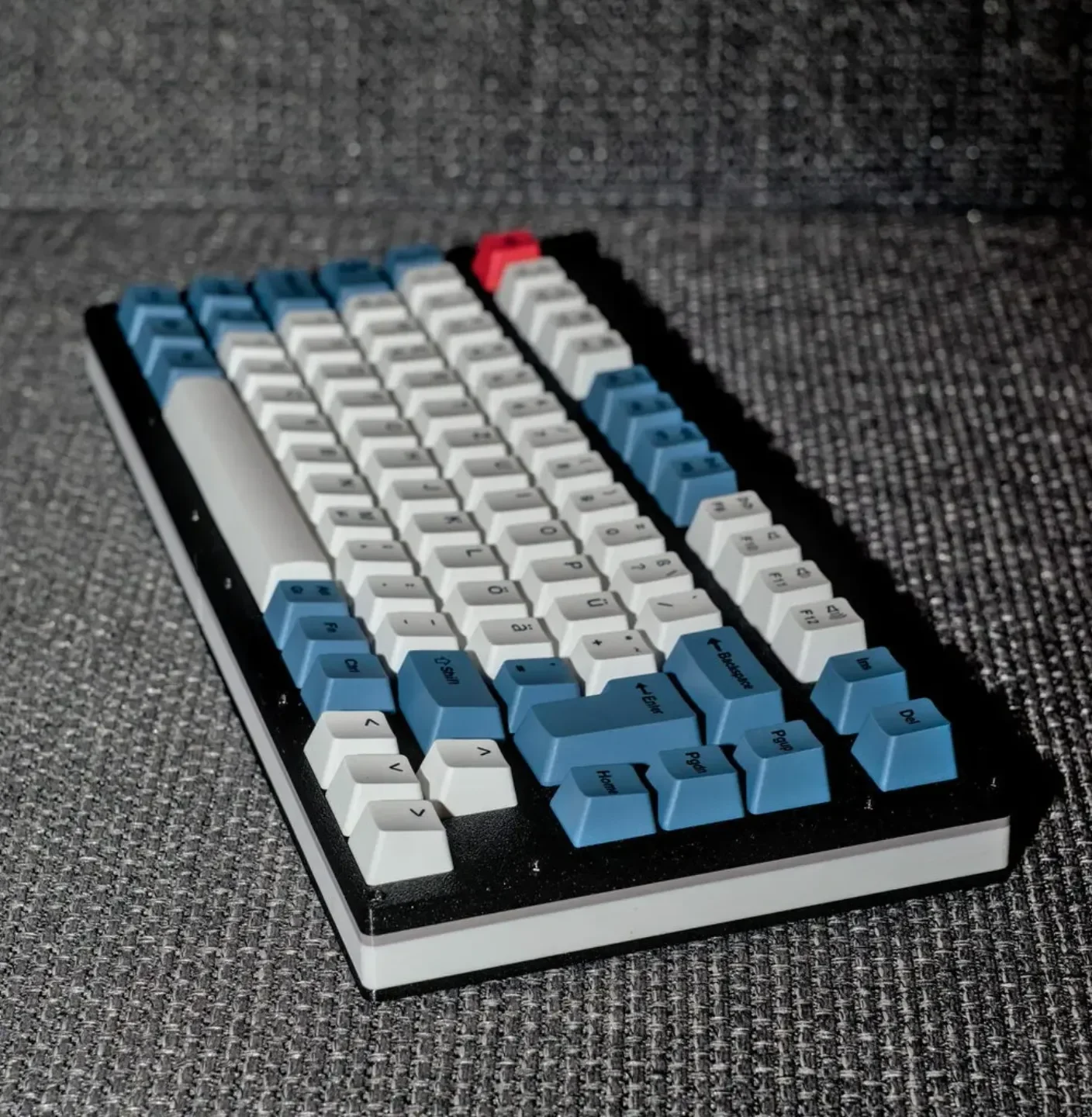

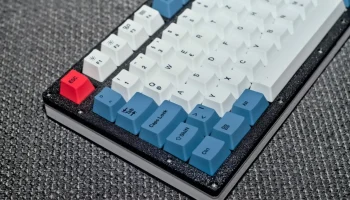

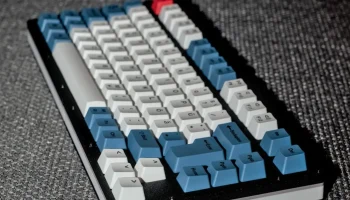

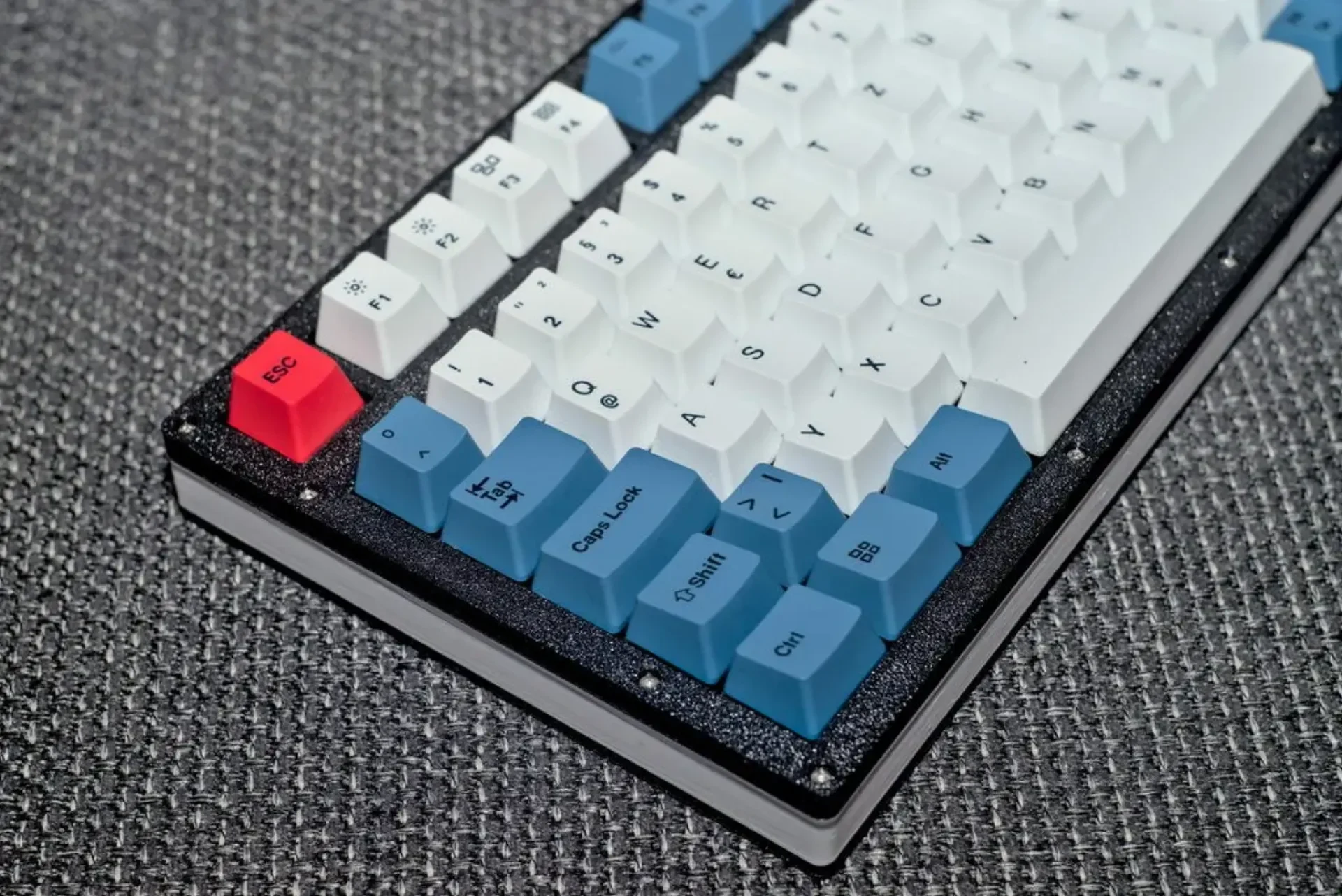

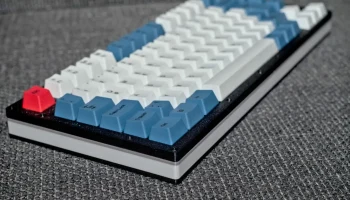

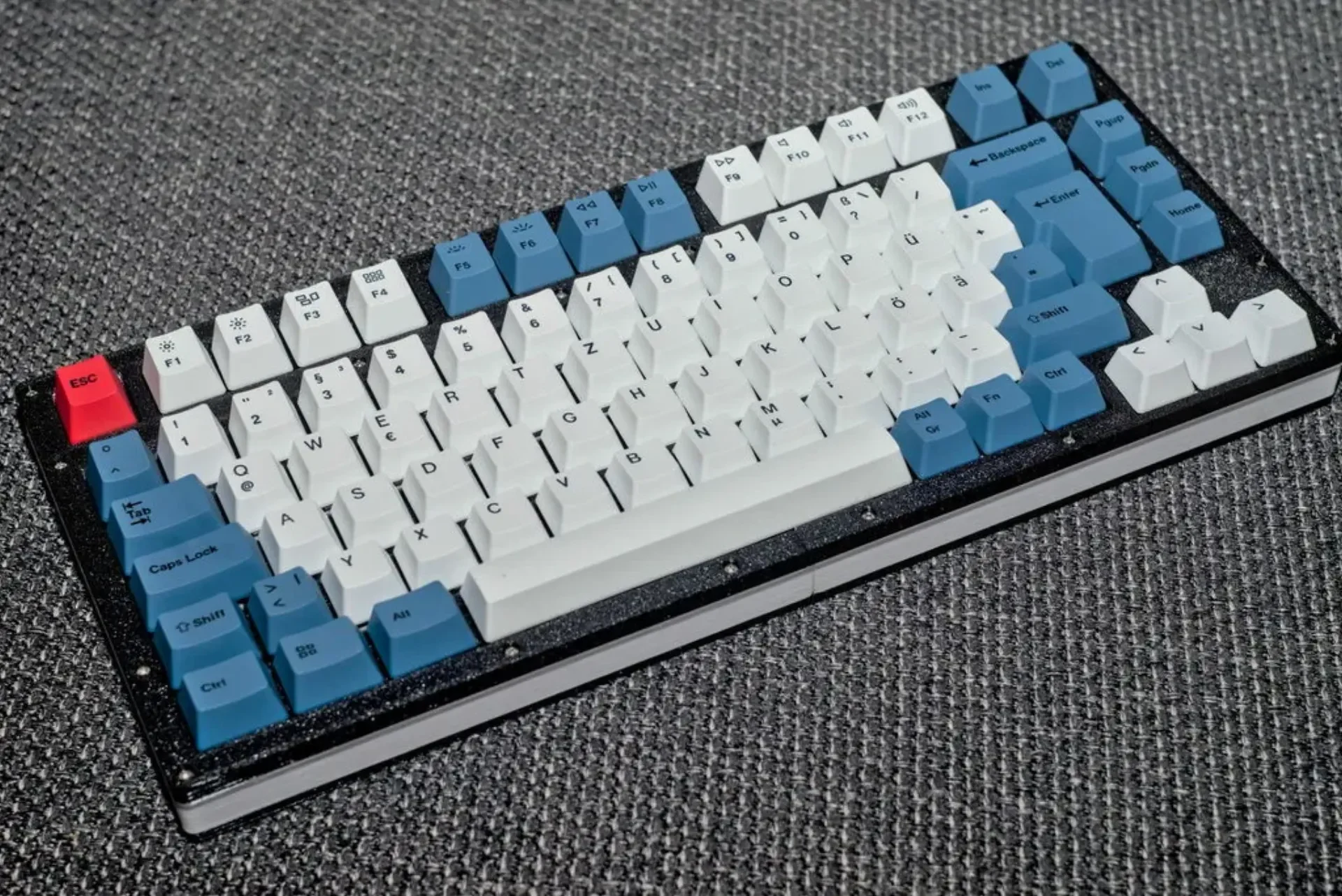

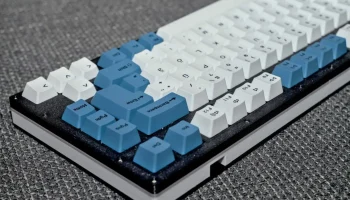

Это один из моих дизайнов клавиатуры, который я создал с помощью настройщика клавиатуры keebcu. Это 75+% механическая клавиатура с раскладкой Q1, которую можно печатать на небольших принтерах, таких как Prusa Mini. 75Q1iso означает размер 75% с клавиатурой в стиле Keychron Q1 с раскладкой ISO.

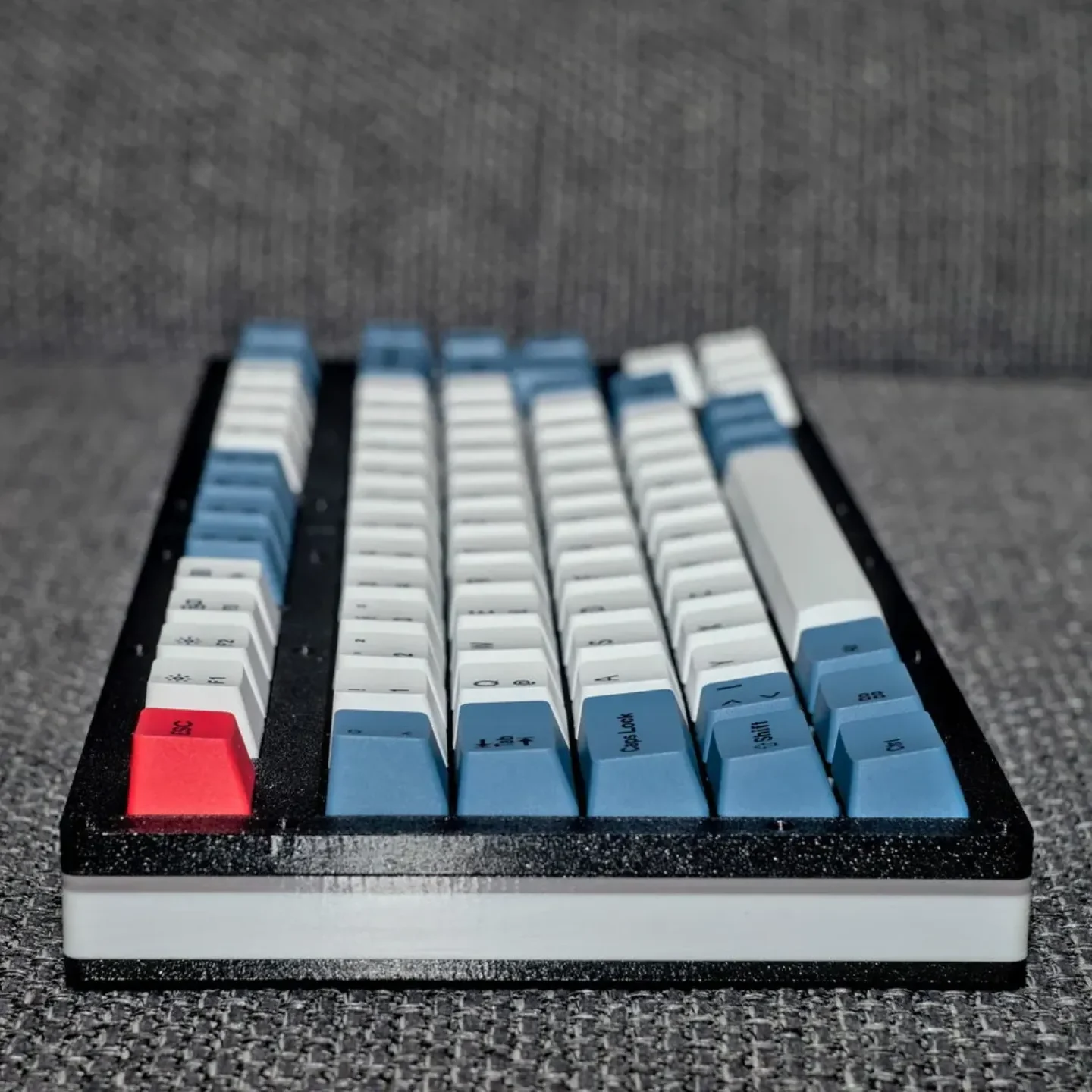

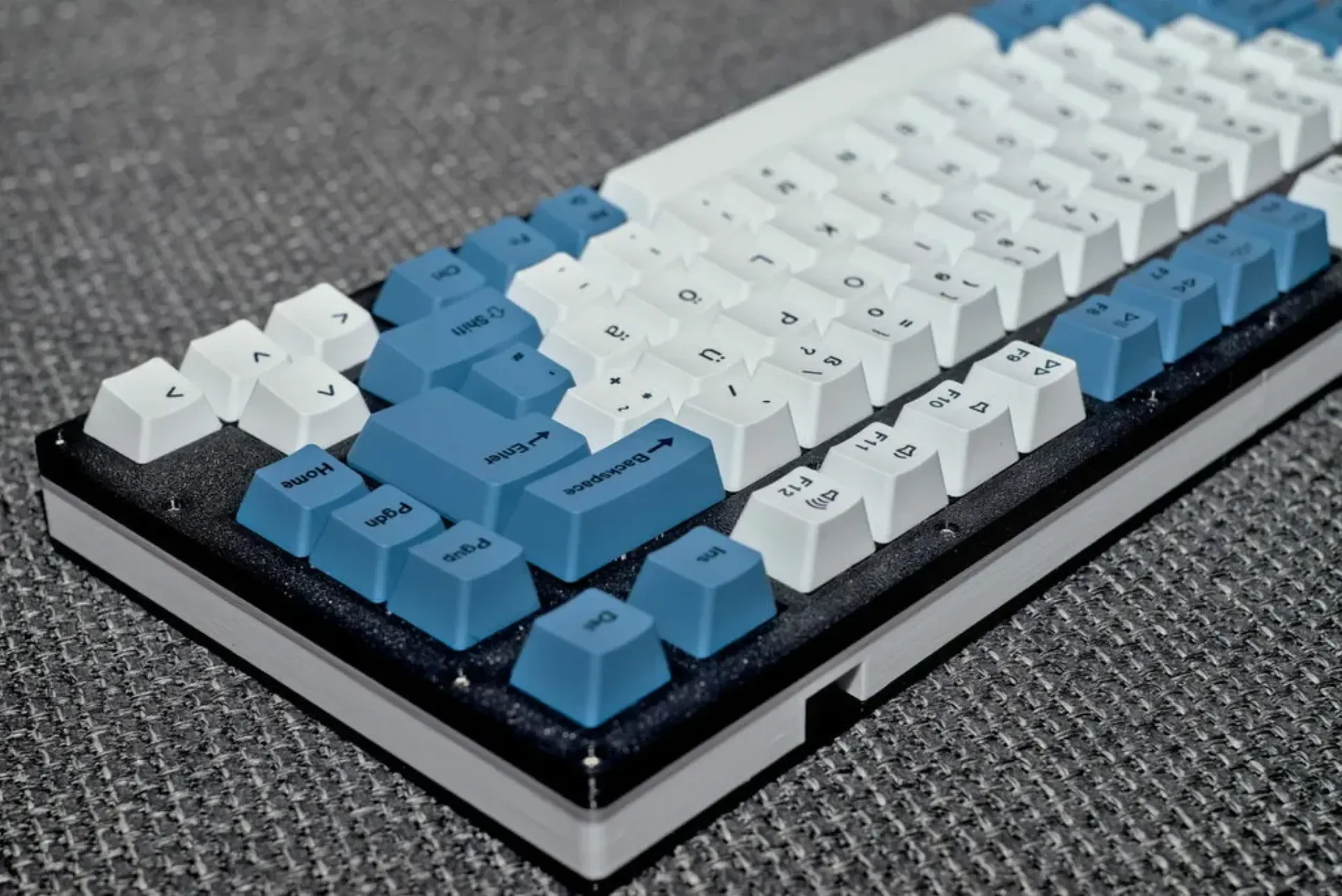

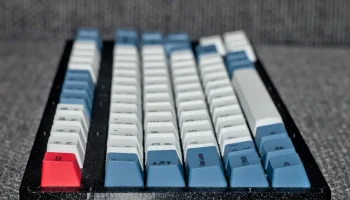

Эта модель дополнительно имеет верхнюю рамку, скрывающую переключатели. Это придает красивый чистый вид.

Если вы хотите сразу собрать полную клавиатуру, я также добавил полные модели.

В этой конструкции в качестве контроллера используется Teensy2. Если вам нужны некоторые настройки, проверьте репозиторий и измените файлы клавиатуры или создайте свою собственную.

Файлы и документация OpenSCAD: https://github.com/andimoto/keebcu.

Схему подключения можно найти здесь:

https://github.com/andimoto/keebcu/blob/develop/wiring_sheets/andimoto75Q1-iso/andimoto75Q1_iso_teensy2_wiring.pdf

Прошивку можно найти здесь:

https://github.com/andimoto/keebcu/tree/develop/qmk-builds/andimoto75Q1-iso

Исходники прошивок можно найти здесь:

https://github.com/andimoto/qmk_firmware/tree/andimoto-keyboards/keyboards/andimoto/andimoto75Q1iso

Вам нужно:

чехол для клавиатуры (левый и правый или полный)
крышка (левая и правая или полная)
рамки
стояки
переключатели в стиле Cherry MX
необычные колпачки клавиш (для этого подходят ISO-колпачки Q1)
стабилизаторы костар
клей
провода (тонкие)
Диоды 1N4148
12 винтов m3x8
20 винтов M2,5x8 для рамы

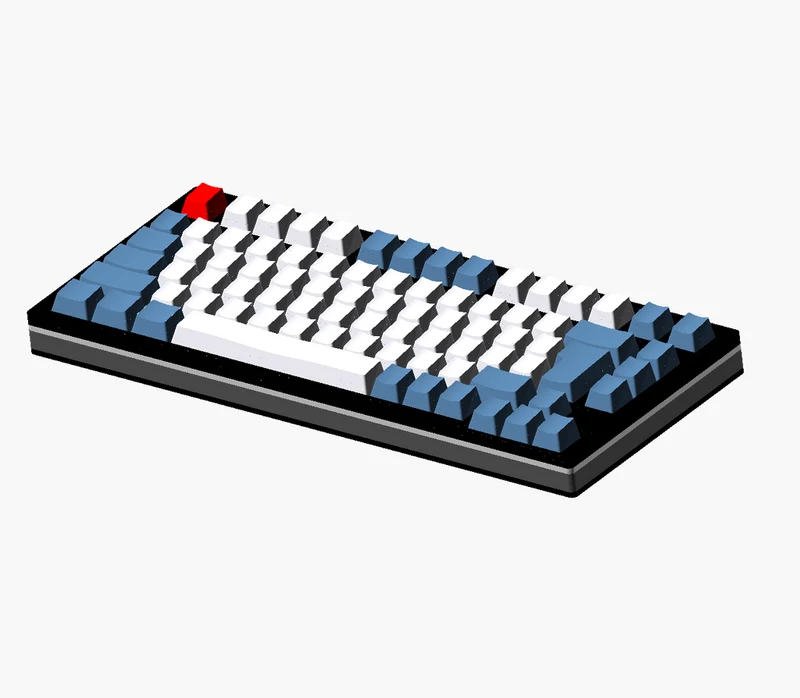

Я также добавил полную модель, которую можно распечатать на более крупных принтерах. Длина клавиатуры составляет 325 мм.

Если у вас есть вопросы, напишите мне!

Получайте удовольствие от его создания!!
