Mako 69 (70%-процентная клавиатура с возможностью 3D-печа..

Мако 69 V2 уже в продаже!!! Ссылка: https://www.thingiverse.com/thing:4967096.

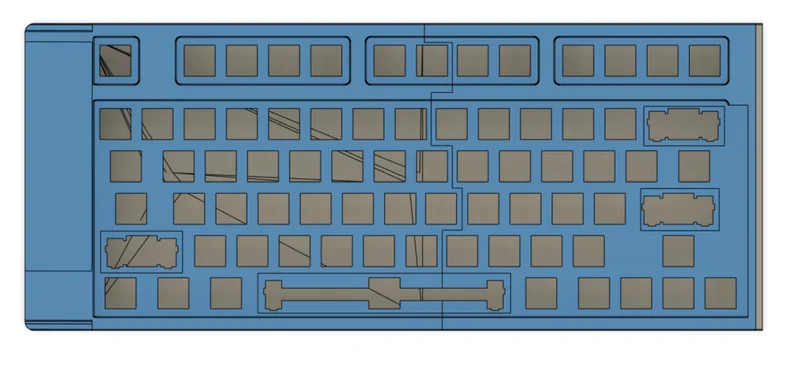

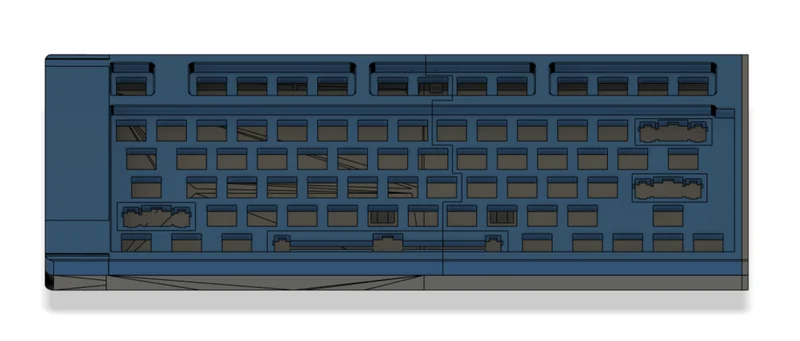

Это мой собственный вариант механической клавиатуры, сделанной своими руками, она основана на Mech 104, но я изменил такие вещи, как дизайн и многое другое.

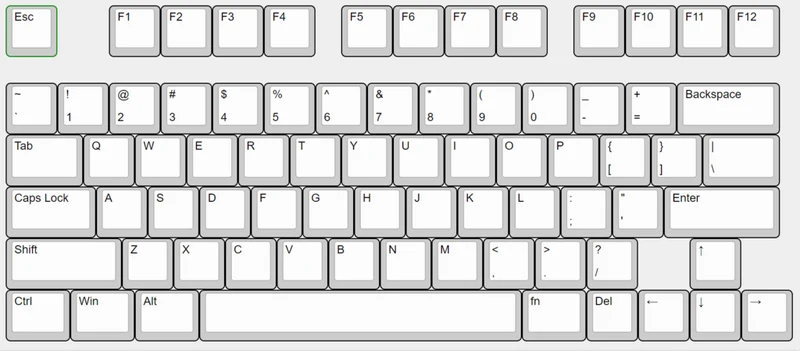

Эта клавиатура имеет в общей сложности 75 клавиш с клавишами Fn.

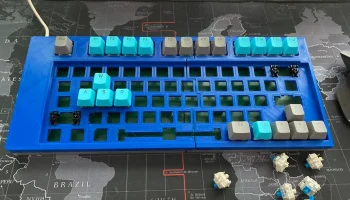

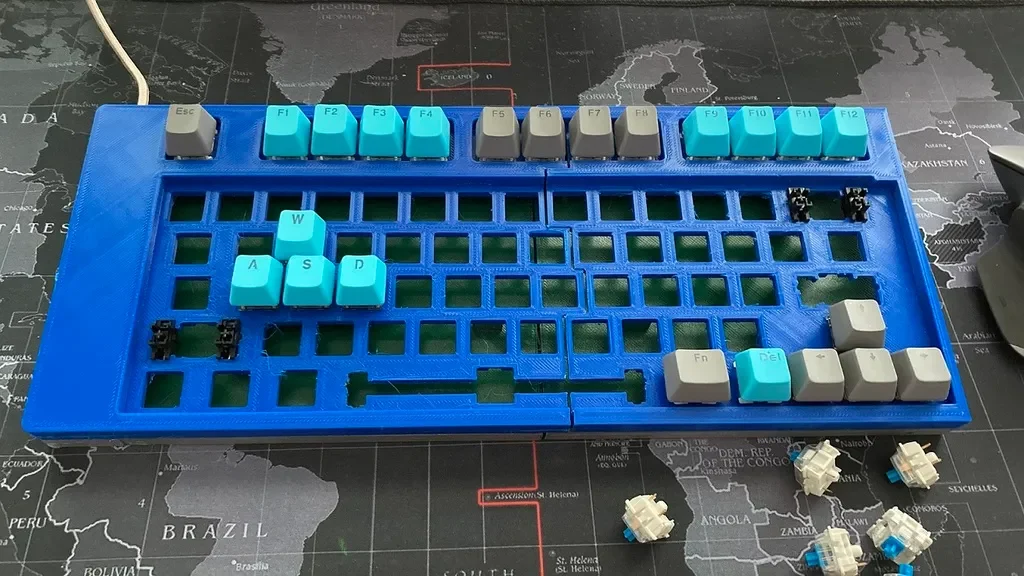

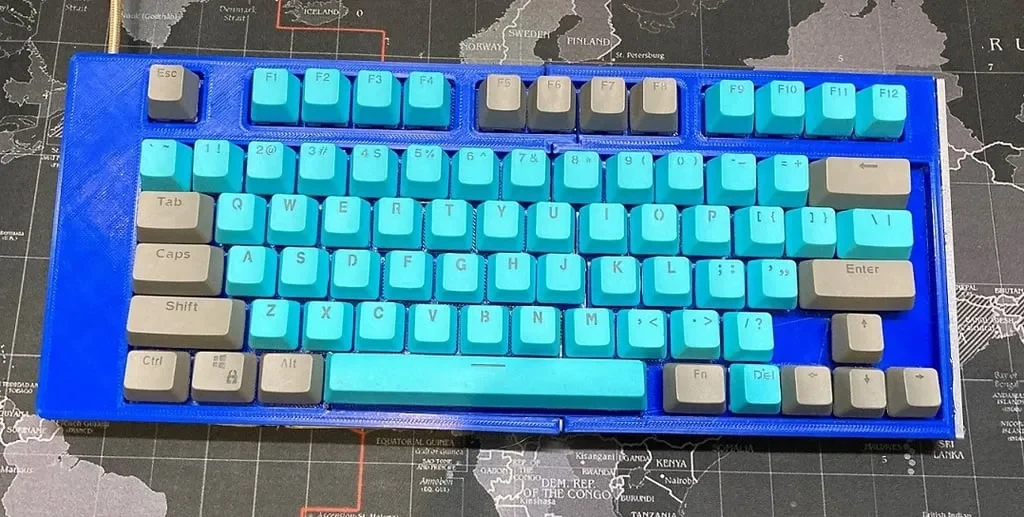

У того, что на фотографии, неработающий пробел, поэтому мне пришлось его перепроектировать, за исключением того, что вся клавиатура работает нормально.

В этой клавиатуре также используются стабилизаторы, совместимые с Cherry, такие как стабилизаторы, монтируемые на пластину Durock V2, и переключатели, совместимые с Cherry, такие как переключатели Gatreon.

Для микроконтроллера Arduino Pro Micro будет достаточно портов gpio для размещения всей проводки, всего требуется 20 портов ввода-вывода. — СПИСОК ДЕТАЛЕЙ ПРОРУСТИТЕ ВНИЗ — Переключатели: переключатели, совместимые с Cherry, такие как Gatreon (я использовал их) Стабилизаторы: совместимые с Cherry Стабилизаторы, такие как Durock V2 Колпачки клавиш: колпачки клавиш, совместимые с Cherry Stem Я использовал серо-синие колпачки клавиш TBKB Гайки и болты: винты M4, такие как M412 и M425 (можно заменить, просто возьмите 5-6 больше, чем необходимо) Для этих M412 вам понадобится всего 4 и 2 M425 (можно изменить, просто возьмите на 5-6 больше, чем нужно)

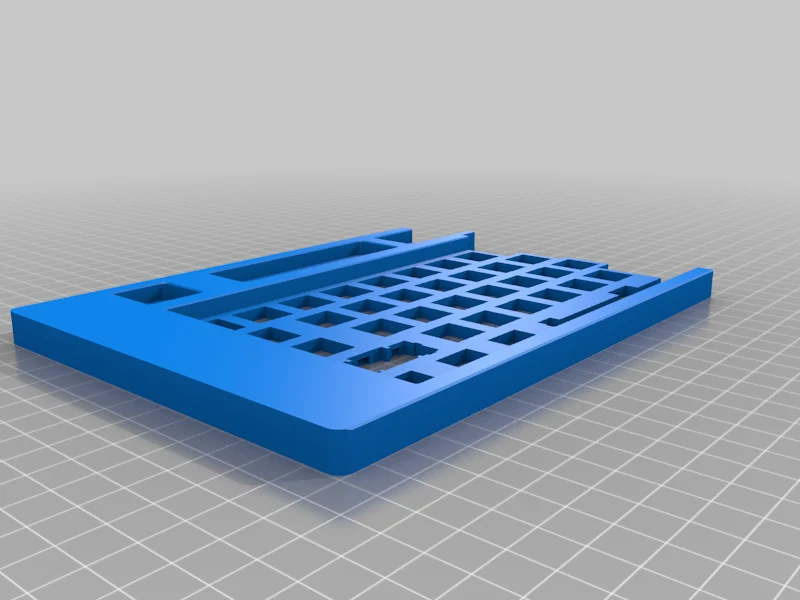

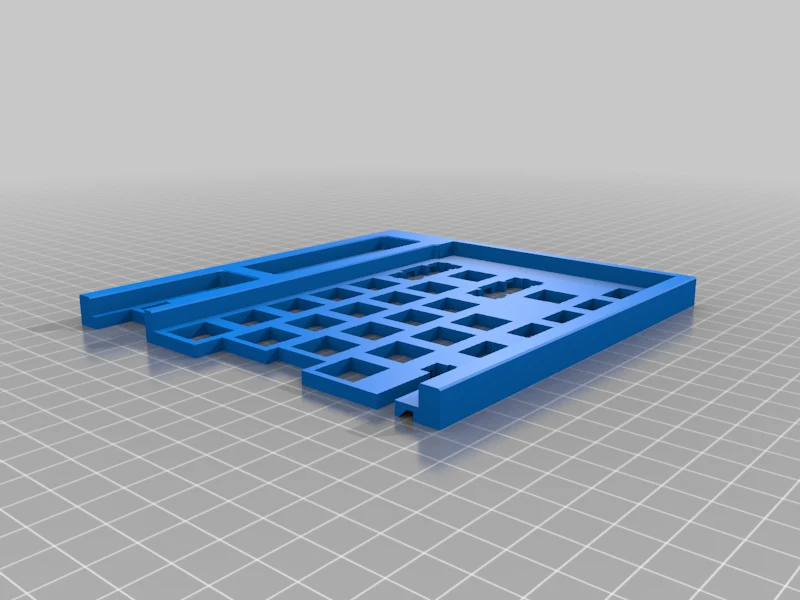

Что печатать? Загрузите файл WHAT_TO _PRINT.txt и прочтите, прокрутите вниз д�� журнала обновлений, чтобы увидеть, что вы хотите распечатать. В журнале обновлений подробно описаны большинство новых частей. Примечание. Некоторые детали являются модульными, поэтому вы можете выбрать нужный тип.

Дополнительные примечания: скоро я обновлю улучшенную версию, добавив больше отверстий для винтов для дополнительной устойчивости и более крупные детали, и уродливый боковой выступ исчезнет.

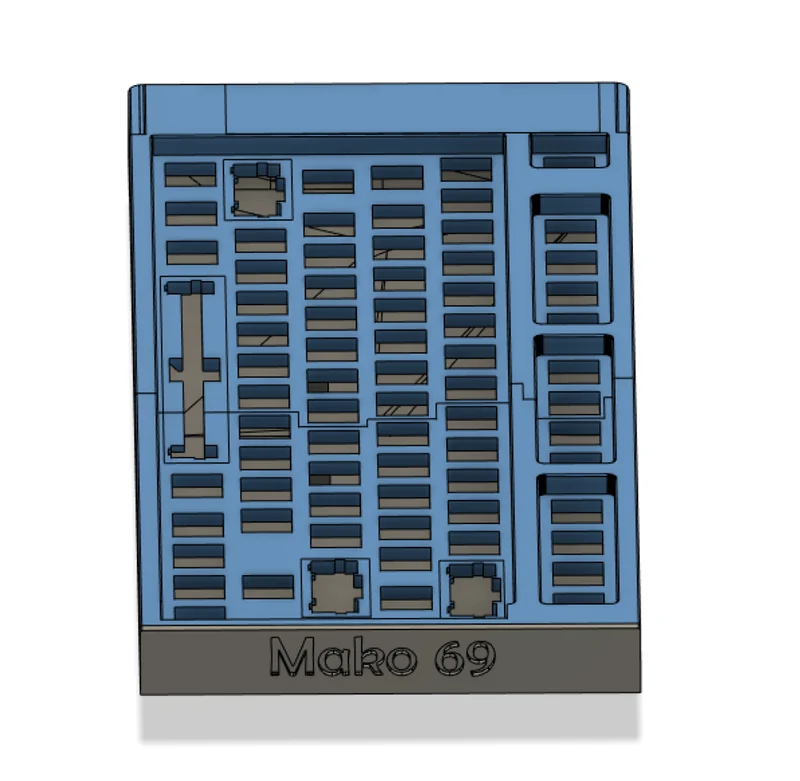

В этой версии я избавился от всех логотипов и текста, кроме таблички Mako 69, это пустая версия для людей, которые хотят ее настроить. Еще следует отметить, что вы можете нарисовать выкройку и распечатать ее, а затем приклеить на удлиненную боковую часть для украшения. Размеры указаны, размеры 2,8 на 13,5 см.

НЕОБХОДИМО ПРИКЛЕИТЬ БОКОВУЮ ПЛАСТИНУ MAKO 69 И ЗАДНЮЮ ОПОРУ

ЧАСТЬ ТАКЖЕ НЕОБХОДИМО ПРИКЛЕИТЬ ПО СТОРОНАМ, ЧТОБЫ ОН ОСТАЛСЯ НА МЕСТЕ.

ИНФОРМАЦИЯ ПО СБОРКЕ:

Боковую пластину Mako 69 необходимо приклеить, а винты не нужно вкручивать полностью, если

вы используете M4*12, так как это будет достаточно безопасно

Используйте видео для помощи в создании собственной механической клавиатуры: https://www.youtube.com/watch?v=LVzpsjFWPP4&list=LL&index=2&ab_channel=Matt3o https://www.youtube.com/watchv=BQ5fnELhFeI&list=LL&index=2&ab_channel=StevieBuilds

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR10S ПРО

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

5% Модель гироида

Нить: ESUN PLA + синий, зеленый

Примечания:

(⌐■_■)
ПРОЧИТАЙТЕ ЖУРНАЛ ОБНОВЛЕНИЙ

Прокрутите вниз, чтобы увидеть журнал обновлений.

Журнал обновлений. Прочтите, чтобы правильно распечатать

Обновление журнала

Мако 69 V2 уже в продаже!!!!
Ссылка:

Обновление от 15 сентября 2021 г.: Mako 69 V2 вышла с обновлениями, она несовместима со всем оборудованием Mako v1.

Обновление от 6 сентября 2021 г.:

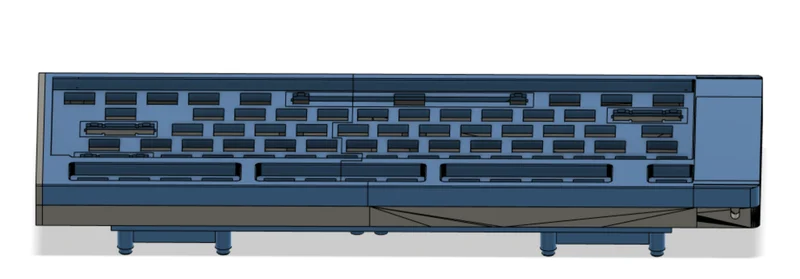

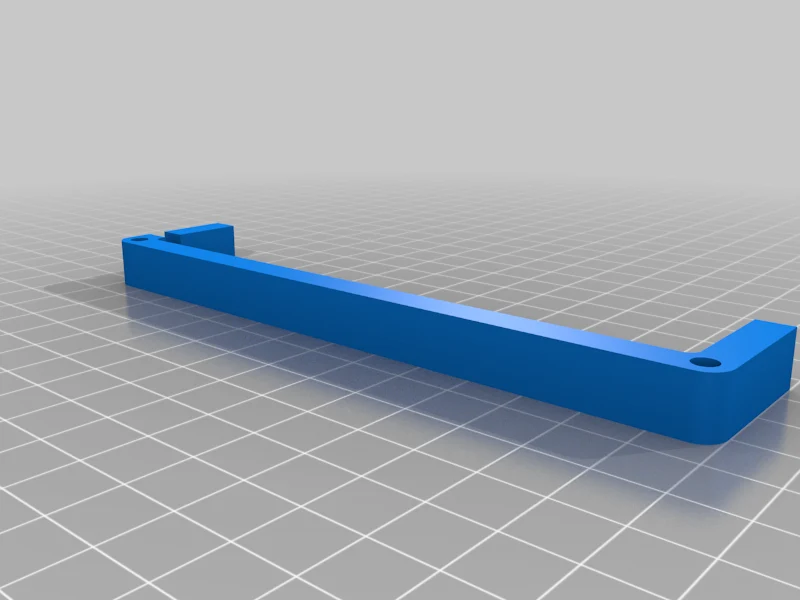

Закончена новая часть каркаса, она обеспечивает большую стабильность и ее легче печатать, она увеличивает угол наклона на несколько градусов и скрывает болт. Если вы не уверены, распечатайте эту, она самая безопасная. Я также загрузил цифровую клавиатуру/макроспад, который можно использовать с этим

клавиатура. Новая часть поддержки будет называться BackSupport V2.

Макроспад/цифровая клавиатура опубликована как расширение этой клавиатуры. Дальше будет больше. В новой серии под названием Mako будет множество модификаций для этой клавиатуры. Сохранено в моей коллекции, проверьте мой профиль.

Обновление от 21 августа 2021 г.: у меня пробел не работал, поэтому я изменил конструкцию верхней части, сделав отверстие, часть пробела предназначена для того, чтобы, если пробел не работает, я мог выбить ее и вбить новую. Файл будет в архиве zip, детали будут начинаться с буквы S. Он должен плотно прилегать, чтобы удерживать деталь на месте. Не шлифуйте деталь, если не кажется, что она может сломать раму.

Обновление от 18 августа 2021 г.: средний пробел был обновлен и изменен, так как дизайн мне не подошел. Имена файлов остались прежними, но в конце имени будет стоять буква V2.
