Инструментальная головка QIDI X-MAX 3

Из-за проблем с нагревом, которые могли повлиять на головку инструмента QIDI серии 3, конструкция некоторых заглушек была изменена, чтобы улучшить поток воздуха и снизить температуру электроники горячего наконечника и головки инструмента.

Этот мод был создан для QIDI X-MAX 3, поскольку 3 модели одинаковы и должны подходить по всем или некоторым частям, проверьте перед печатью.

Это мод из 3 (или 4 в зависимости от мода) частей:

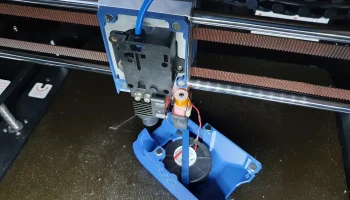

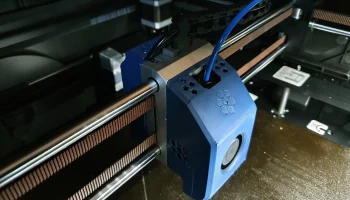

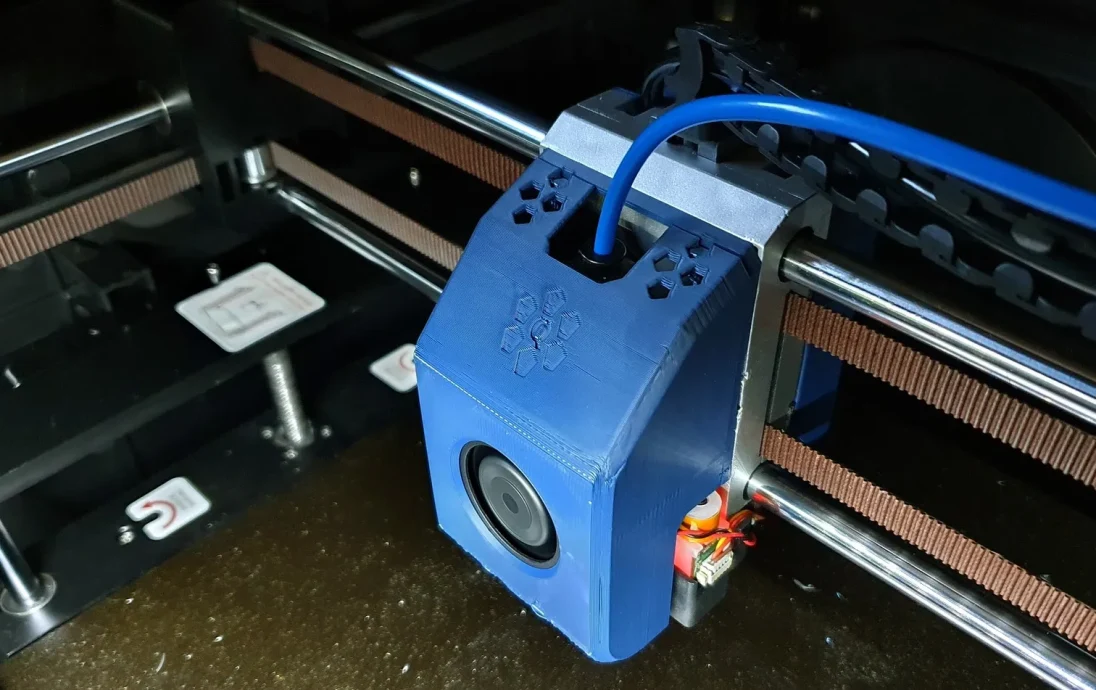

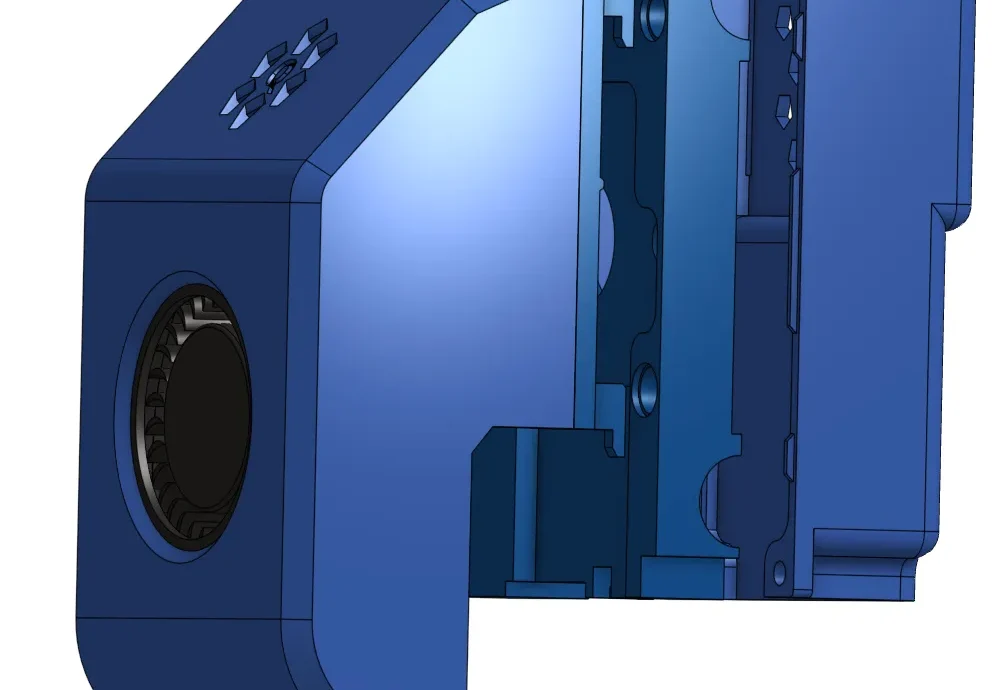

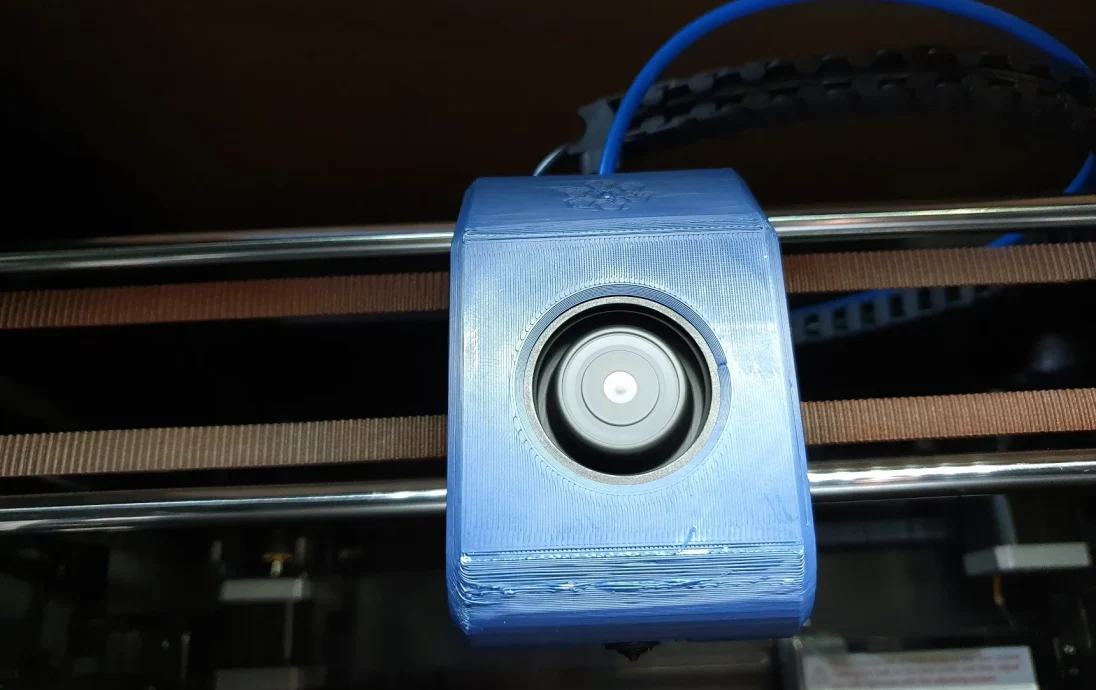

Передняя обложка Toolhead, более приятная (по кр��йней мере для меня) версия оригинала. Канал вентилятора улучшает воздушный поток и использует трехрожковую конструкцию, обеспечивающую поток воздуха в трех разных направлениях, улучшая адгезию слоев. Различные варианты (в настоящее время все эти версии созданы для использования стандартного вентилятора 5015, мы использовали Sunon Maglev… версия со стандартным вентилятором не тестировалась):

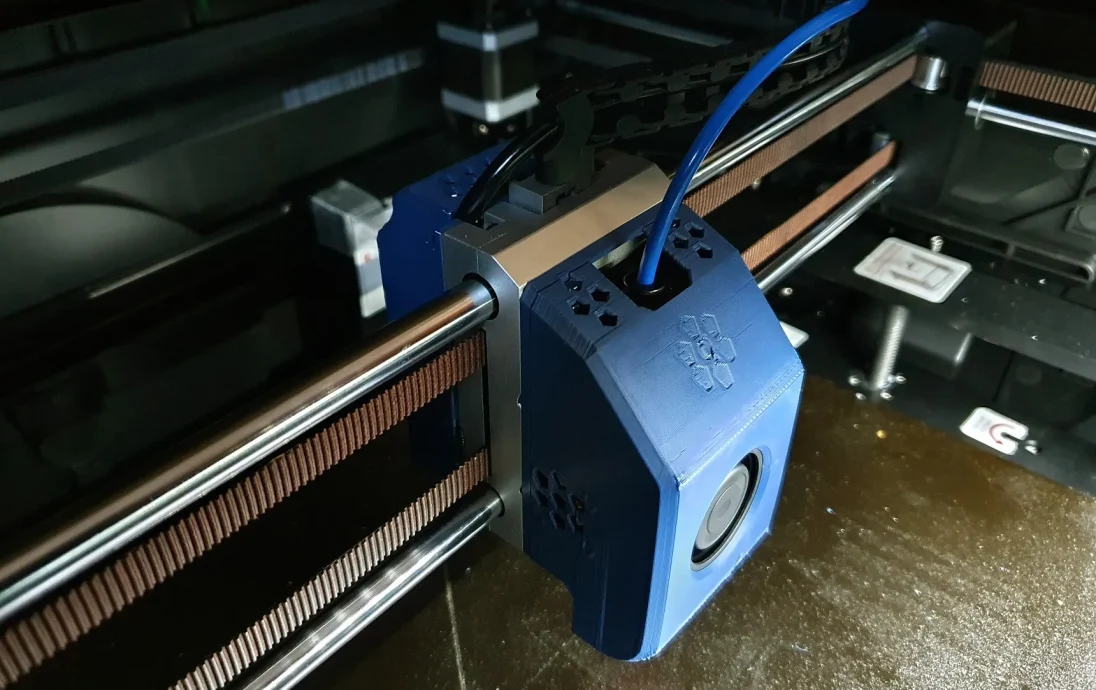

Версия v3.a, включая встроенный трехрожковый вентилятор и боковой вспомогательный вентилятор, включенный в новые модели, и новый внешний дизайн.
Версия v3.a.mag аналогична предыдущей, но добавлена новая деталь для использования с магнитным неодимом 6x1,5 мм для облегчения разборки передней крышки.
Версия v3.b аналогична версии v3.a, но включает еще один верхний вспомогательный вентилятор… согласно нашим тестам, это лучшее место для этого вспомогательного вентилятора.
Версия v3.b.mag аналогична предыдущей, но добавлена новая деталь для использования с магнитным неодимом 6x1,5 мм для облегчения разбор��и передней крышки.

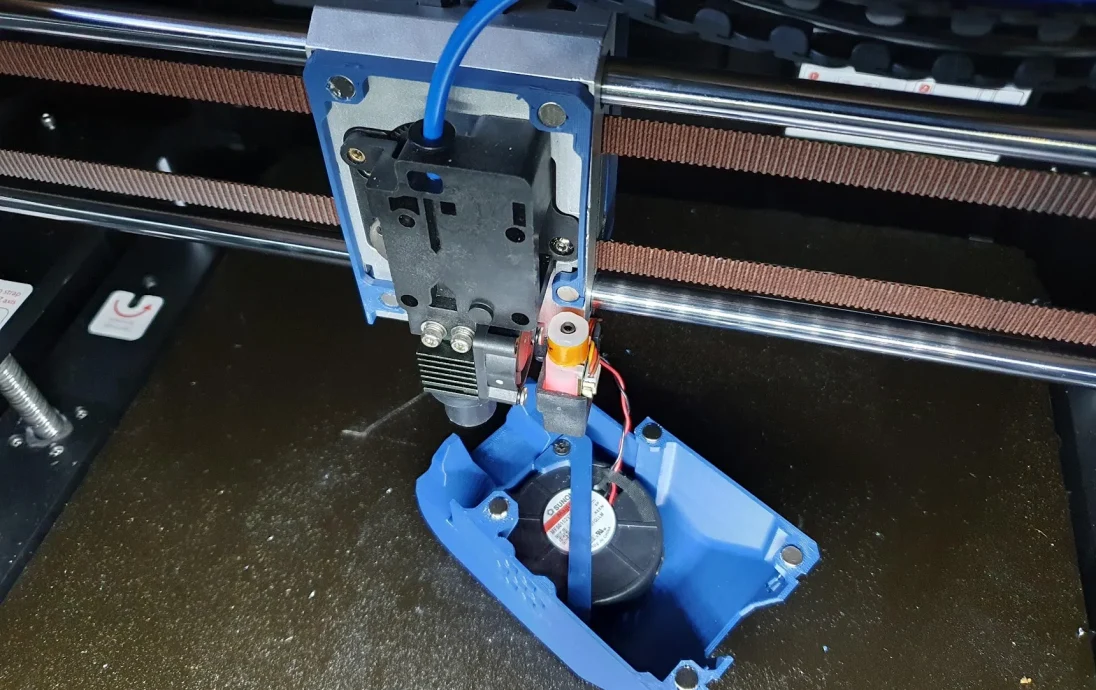

Зажим для фиксации многослойного вентилятора для улучшения фиксации многослойного вентилятора 5015.

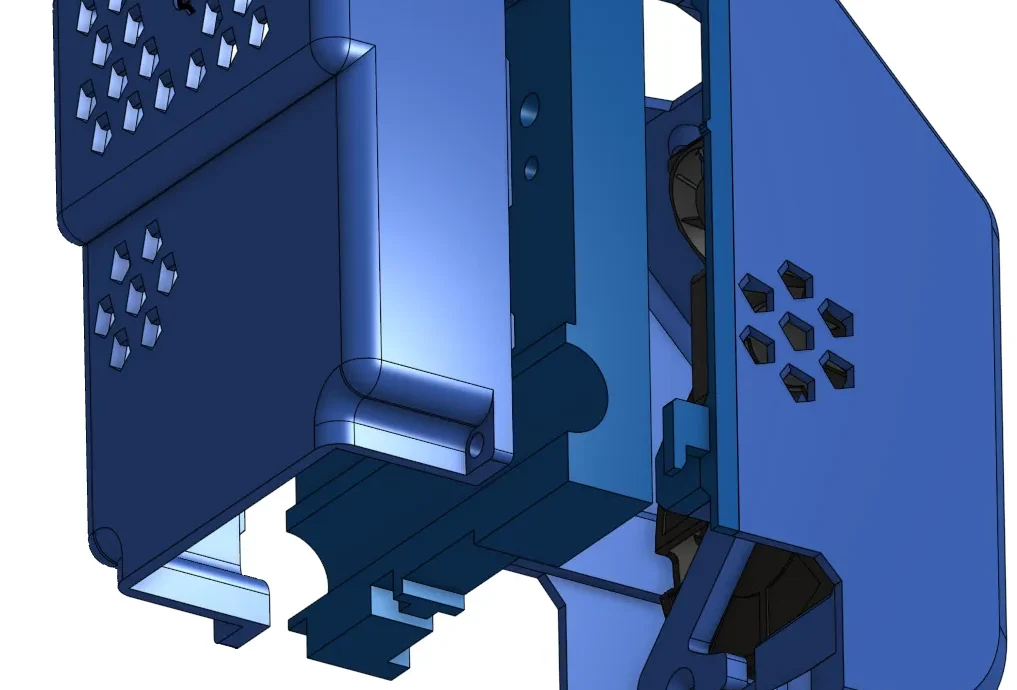

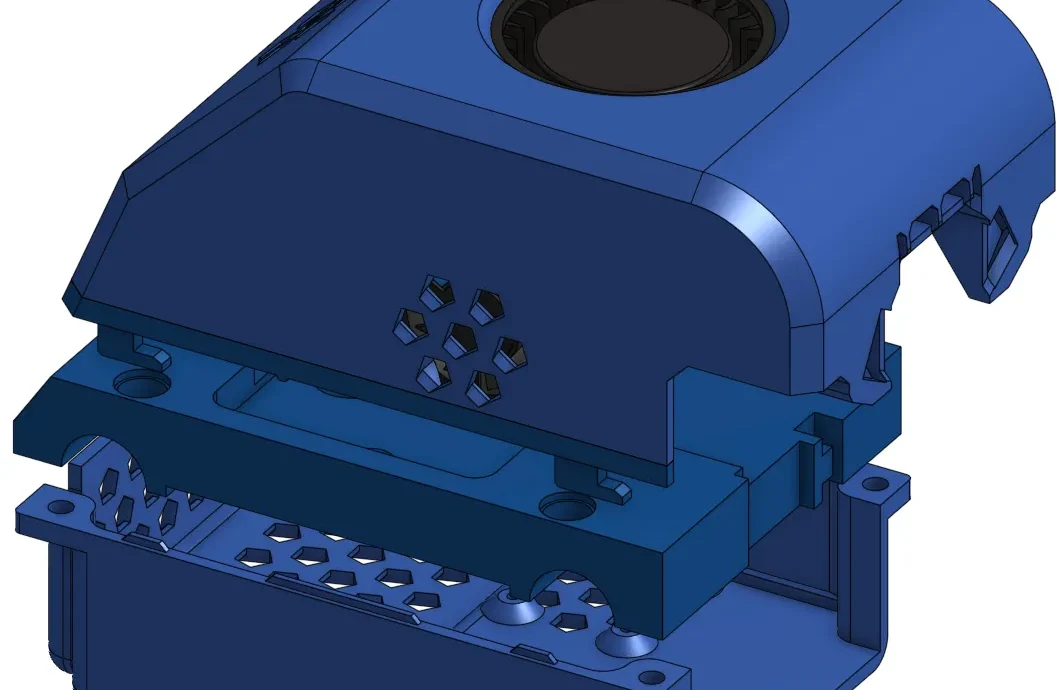

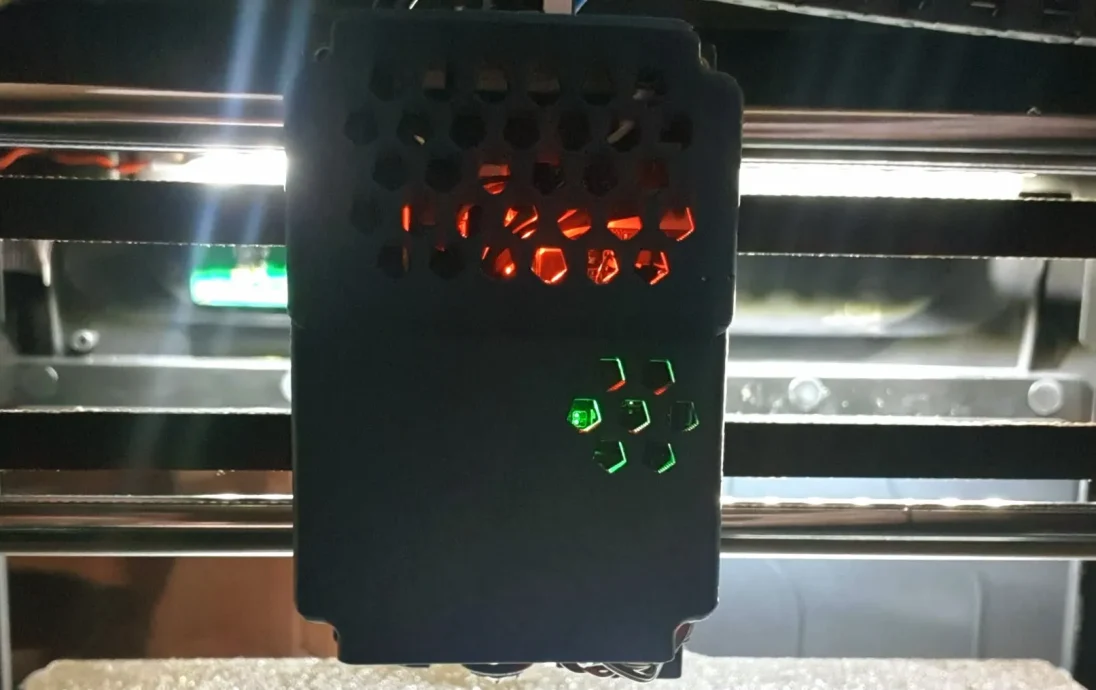

Задняя крышка головки инструмента улучшает поток воздуха и снижает температуру электроники

Необходим дополнительный материал:

Вы можете использовать штатные винты для установки мода.
Стандартный вентилятор 5015: мы использовали Sunon Maglev для улучшения ��оздушного потока и снижения шума… если вы выберете стандартную версию вентилятора
x8 — 6x1,5 мм магнитный неодим… если вы выберете магнитную версию

Печать из ABS/ASA или аналогичной нити с хорошей температурной поддержкой, 4 стенки, 4 верха/низа, гироид заполнения 20% и опоры для деревьев необходимы только в кровати.

Список изменений:

01.26.2028 Обновлены версии v3 с пропущенной фаской для улучшения печати, спасибо @LjhtomJavierHernando
01.18.2024 Добавлены v3 версии:
улучшен и интегрирован слой воздуховода вентилятора
вспомогательные вентиляторы
новый внешний дизайн
магнитные версии
01.12.2024 Добавлена БЕТА-версия для головки инструмента X Plus 3
12.17.2023 Обновлены все детали
На передней крышке улучшены держатели 5015 и добавлен зажим для фиксации (требуется винт M3), оригинал очень хрупкий. Добавлена ​​возможность установки новых вспомогательных вентиляторов. Другие незначительные улучшения для удобства печати.
Задняя крышка, новый дизайн, больше места для вспомогательных вентиляторов
12.04.2023 Обновлена передняя обложка (3Dwork_QIDI_XMax3_Toolhead_Front-v1.0.4), придающая дополнительную прочность штырям-держателям и упрощающая опоры для печати.
