Прочный адаптер питания 12-20 В для инструментов Parkside..
Прочный адаптер питания 12-20 В для инструментов Parkside X20V Team Tools (версия WAGO и термофиксирующая вставка)
Резюме

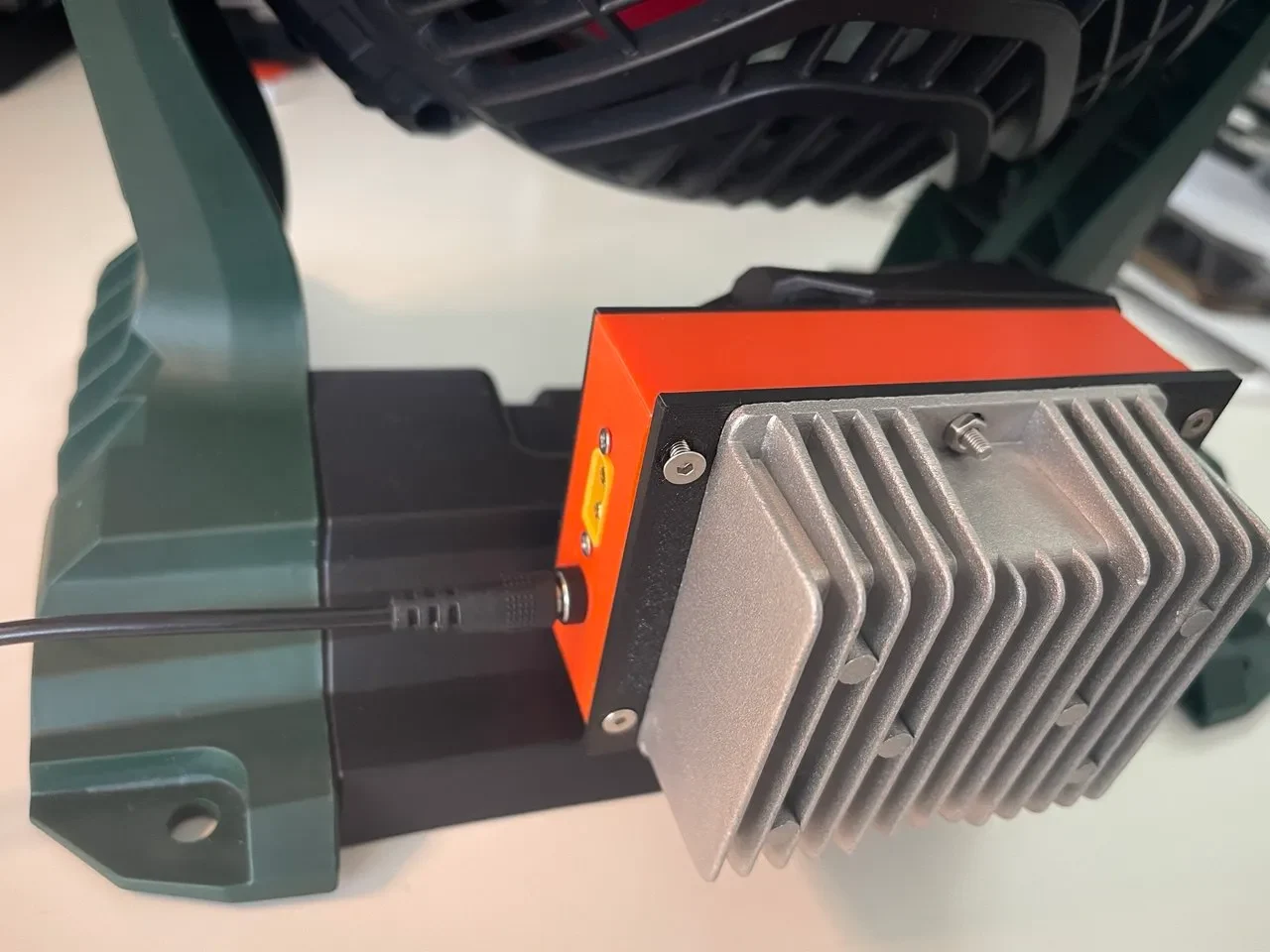

Запитайте свои инструменты Parkside X20V Team от любого источника напряжением 12 В с помощью этого мощного адаптера. Независимо от того, используете ли вы автомобильный аккумулятор, большую литий-ионную/литий-полимерную батарею напряжением 12 В или лабораторный блок питания, этот адаптер позволит вам непрерывно использовать ваши инструменты без замены батарей.
Данная конструкция рассчитана на долговечность и простоту сборки. Модульный корпус, состоящий из трех частей, усилен латунными термофиксируемыми вставками, а проводка упрощается за счет использования чистого и надежного разъема WAGO с рычажной гайкой. Он оснащен мощным повышающим преобразователем постоянного тока, повышающим напряжение с 12 В до стабильных 20 В, что позволяет использовать его даже с самыми требовательными инструментами.
В конструкции предусмотрены два входа питания (XT60 и цилиндрический разъем постоянного тока) и правильно реализован третий Т-образный разъем, что обеспечивает полную совместимость и безопасную работу со всеми вашими инструментами Parkside X20V Team.
Ключевые особенности
Модульная и прочная конструкция: состоит из основного корпуса, верхнего слайдера для интерфейса инструмента и нижней крышки. Сборка крепится с помощью крепежных винтов к латунным термофиксированным вставкам для максимальной долговечности.
Упрощенное подключение: используется разъем WAGO 221 с рычажной гайкой, обеспечивающий чистоту, простоту и надежность подключения Т-образной клеммы и отрицательного полюса.
Полная совместимость с инструментом: включает третью Т-терминал, подключенную через резистор 10 кОм к отрицательному полюсу, что соответствует внутренней электронике инструмента.

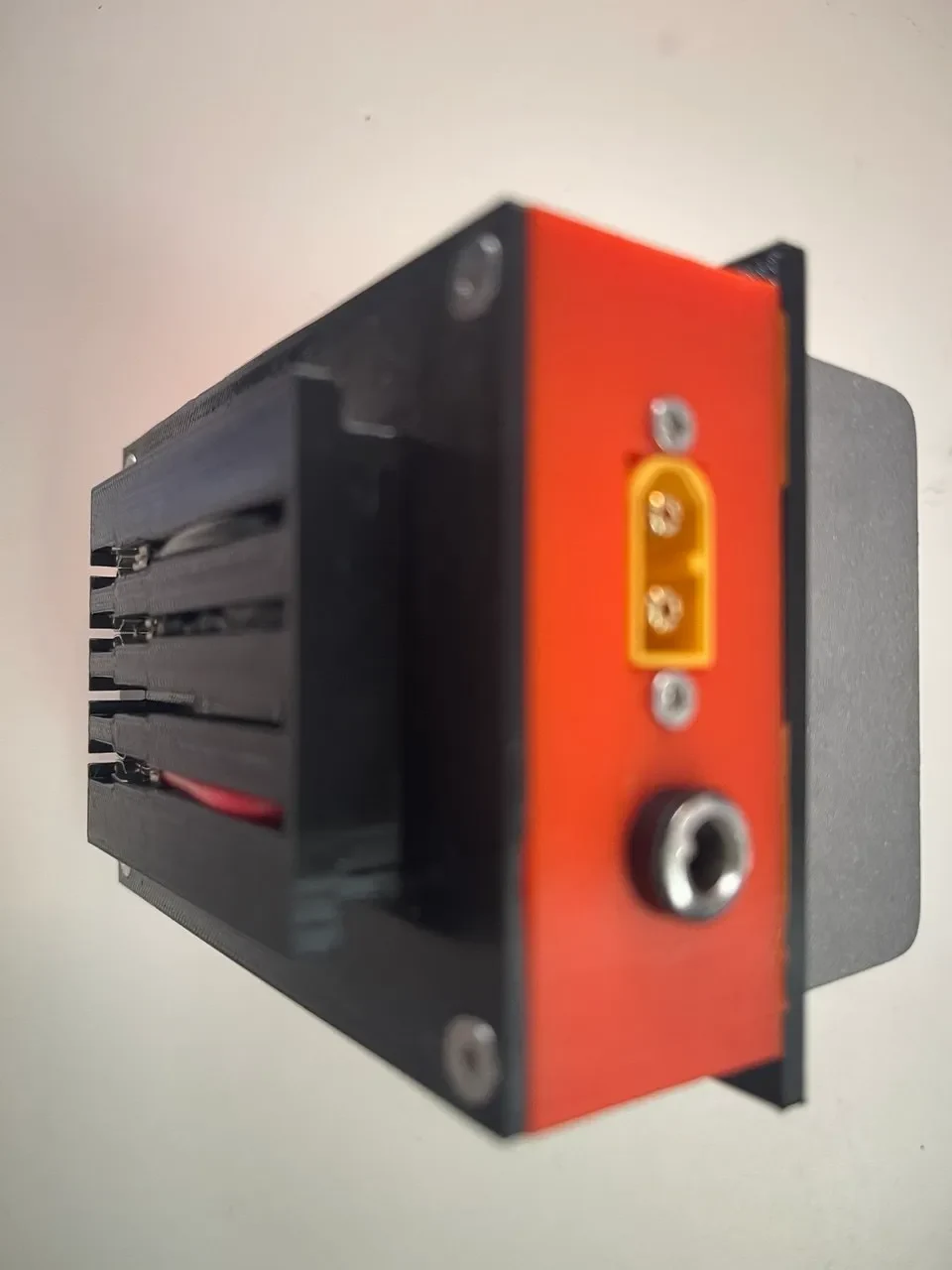

Двойной вход питания: в основном корпусе имеются вырезы как для сильноточного разъема XT60, так и для обычного цилиндрического разъема постоянного тока, что дает вам гибкие возможности подключения.

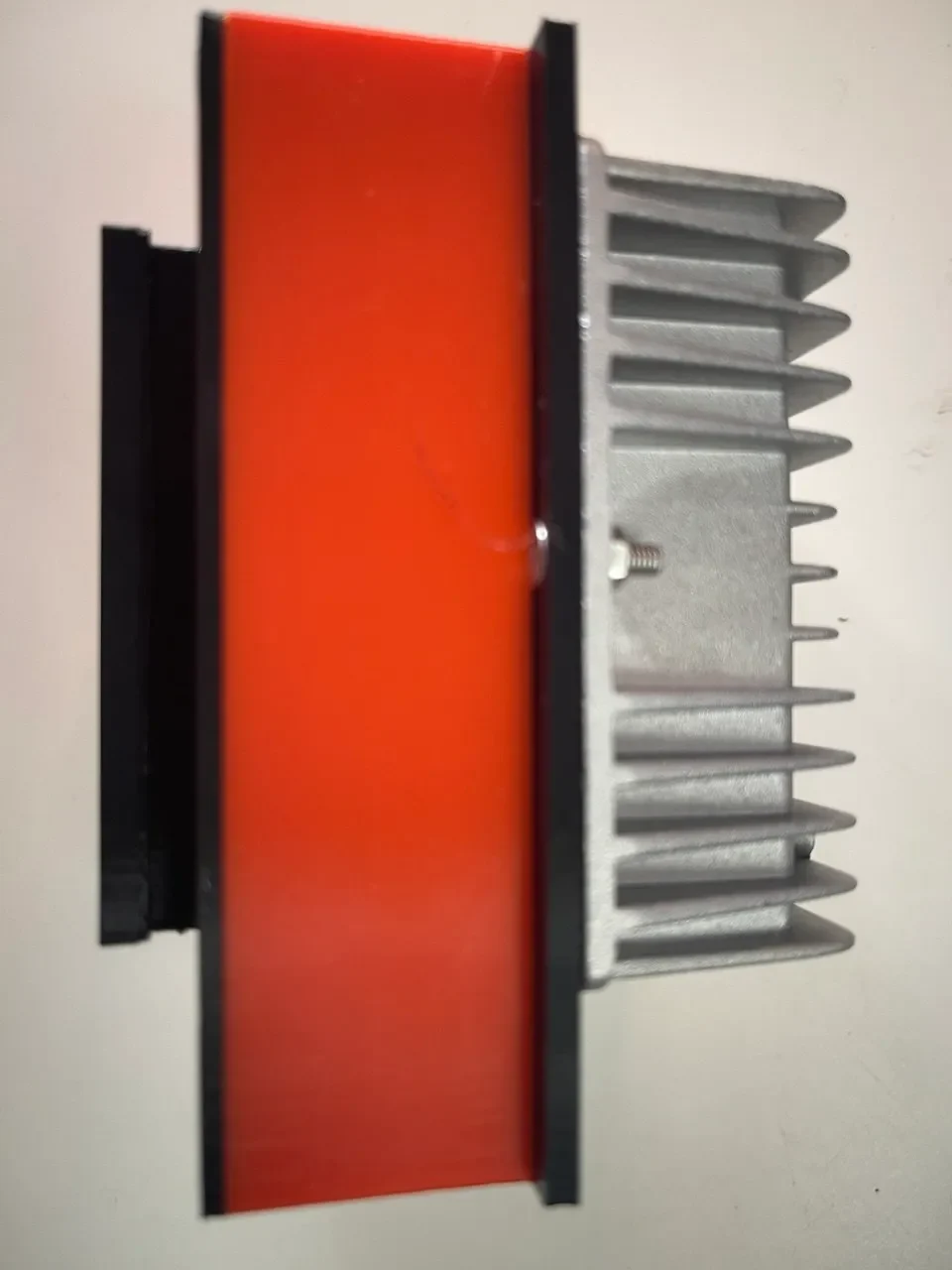

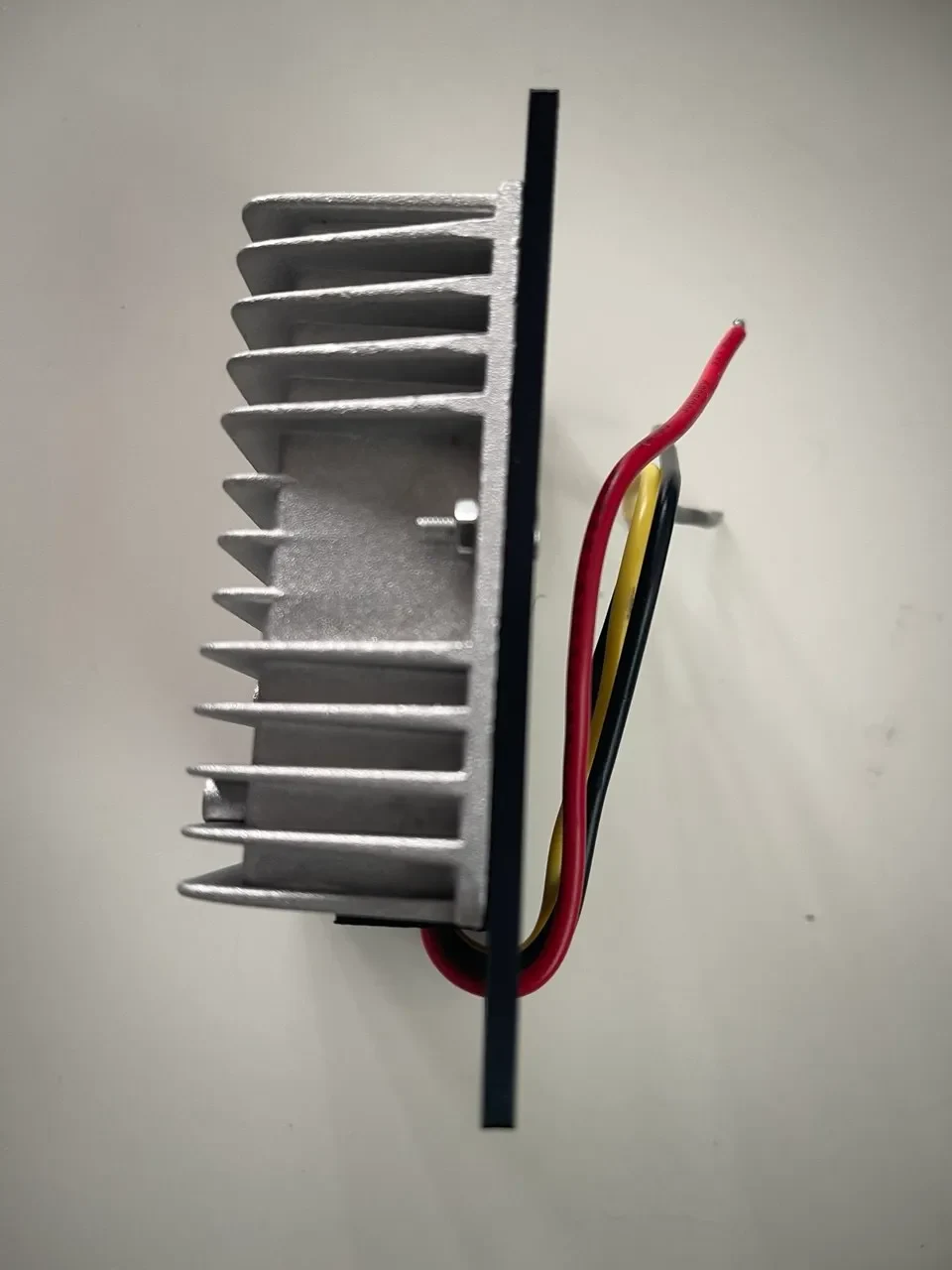

Готовность к высокой мощности: построен на основе большого повышающего преобразователя постоянного тока с оребрением для эффективного управления теплом и обеспечения стабильной мощности под нагрузкой.
Идеально подходит: разработан для вставки и фиксации в любом инструменте Parkside X20V Team, как оригинальный аккумулятор.
Спецификация материалов (BOM)
Повышающий преобразователь постоянного тока в постоянный: 1x 12 В до 20 В / 5 А
Входные разъемы питания:
1 штекерный разъем XT60-M
1x цилиндрический разъем постоянного тока, крепление на панели [укажите размер, например, 5,5 x 2,1 мм]
Разъем проводки: 1x WAGO 221-413 (3-портовая рычажная гайка) или аналогичный.
Резистор: 1 резистор 10 кОм (1/4 Вт).
Аппаратное обеспечение:
8 термофиксируемых вставок M3 M3 x 6,3 x 4,6 x 5,5
8 винтов M3 для нижней крышки 8 мм
2 винта и гайки M3 для крепления преобразователя 12 мм
Электрические контакты: 3 металлических контакта для интерфейса инструмента (+, — и T)
BX2091C Клеммы блока предохранителей Соединительные клеммы Терминалы страхования автомобилей Клеммы предохранителей для автомобильных счетчик��в
Провод: высококачественный силиконовый провод 14 AWG или 12 AWG.
Инструкции по печати
Рекомендуемый материал: PETG, ABS или ASA для термостойкости и долговечности.
Высота слоя: 0,2 мм
Заполнение: 30-40%
Опоры: опоры, необходимые для свесов направляющих в верхней части направляющей.
Детали для печати: основной корпус, верхний слайдер, нижняя крышка.
Сборка и установка
⚠БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО! ⚠Работать с электричеством опасно. Перед включением питания дважды проверьте все соединения, полярность (±) и настройки. Вы строите это на свой страх и риск.
Распечатайте и подготовьте тело: распечатайте все три части. Установите 4 термофиксируемых вставки M3 в угловые стойки основного корпуса. С помощью паяльника аккуратно нагрейте и прижмите их заподлицо.
Подготовьте верхний слайдер:

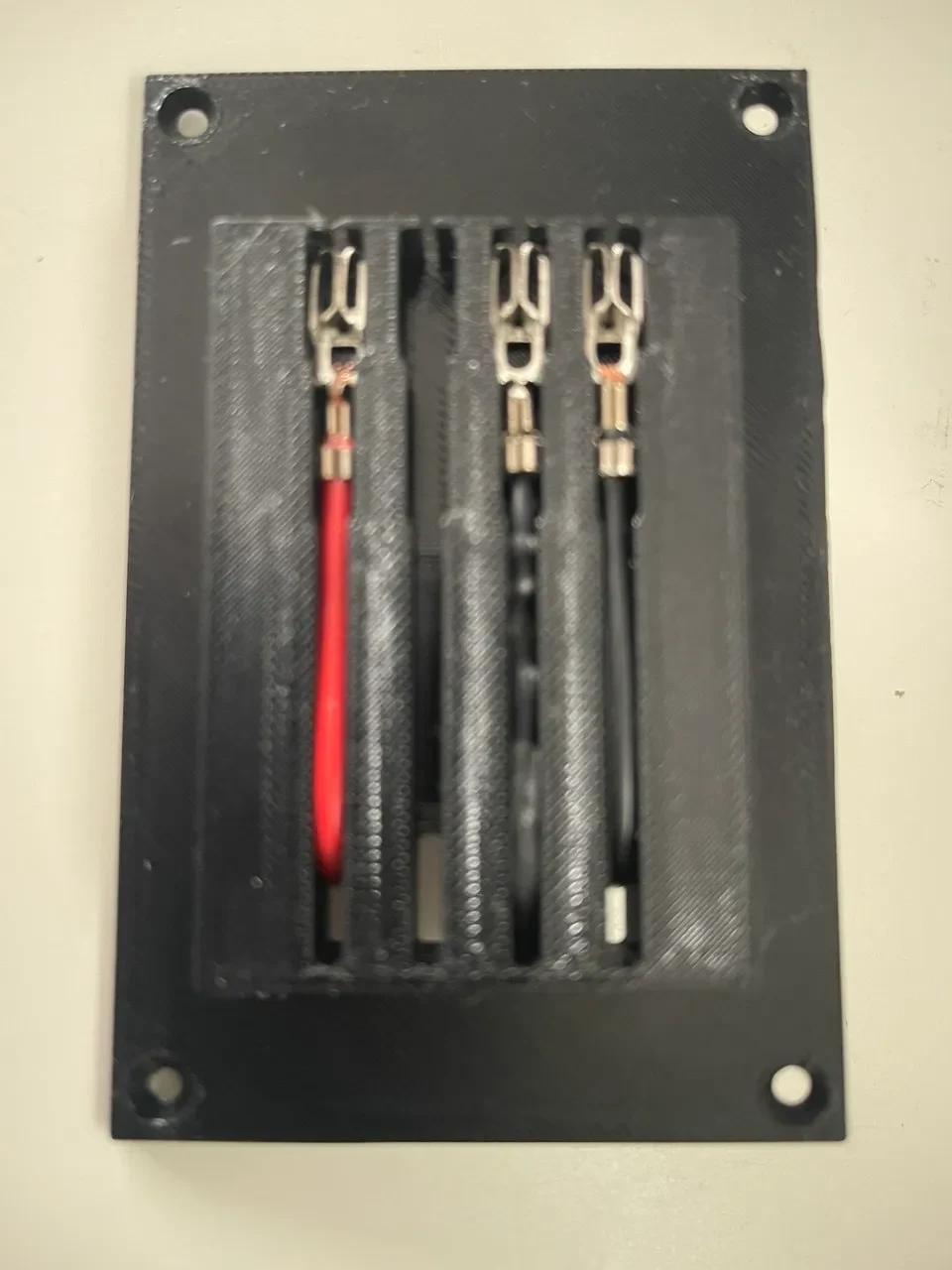

Обожмите провода к трем металлическим контактам (+, -, T) и вставьте их в пазы верхнего слайдера.

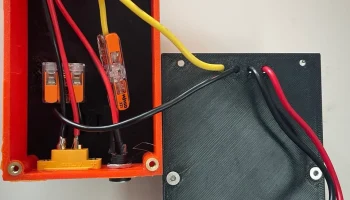

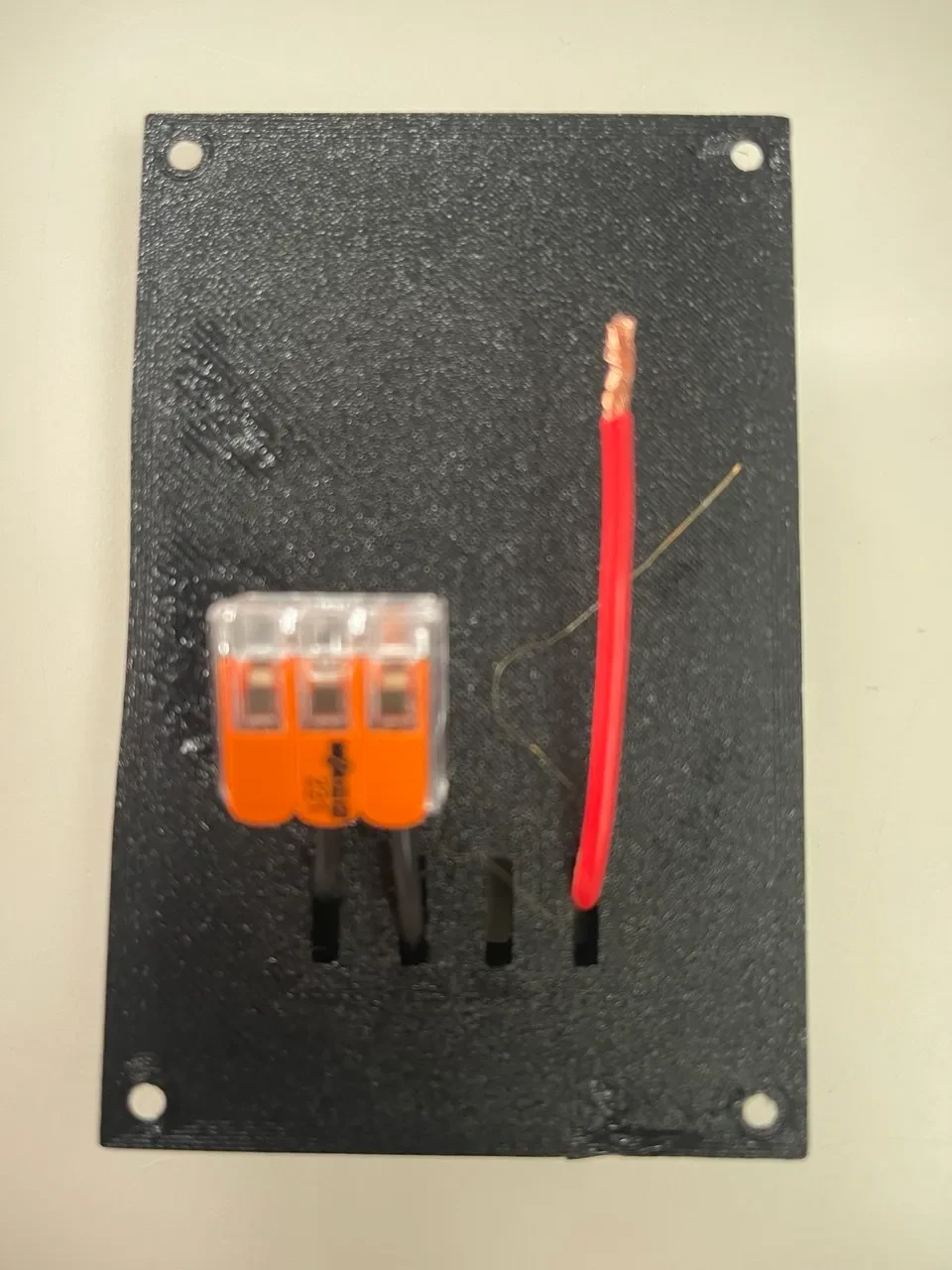

Возьмите отрицательный (-) провод и провод «Т» и подключите их к двум портам разъема WAGO 221.
Вставьте две ножки резистора 10 кОм в одни и те же два порта WAGO, соединив Т-образную и отрицательную клеммы.

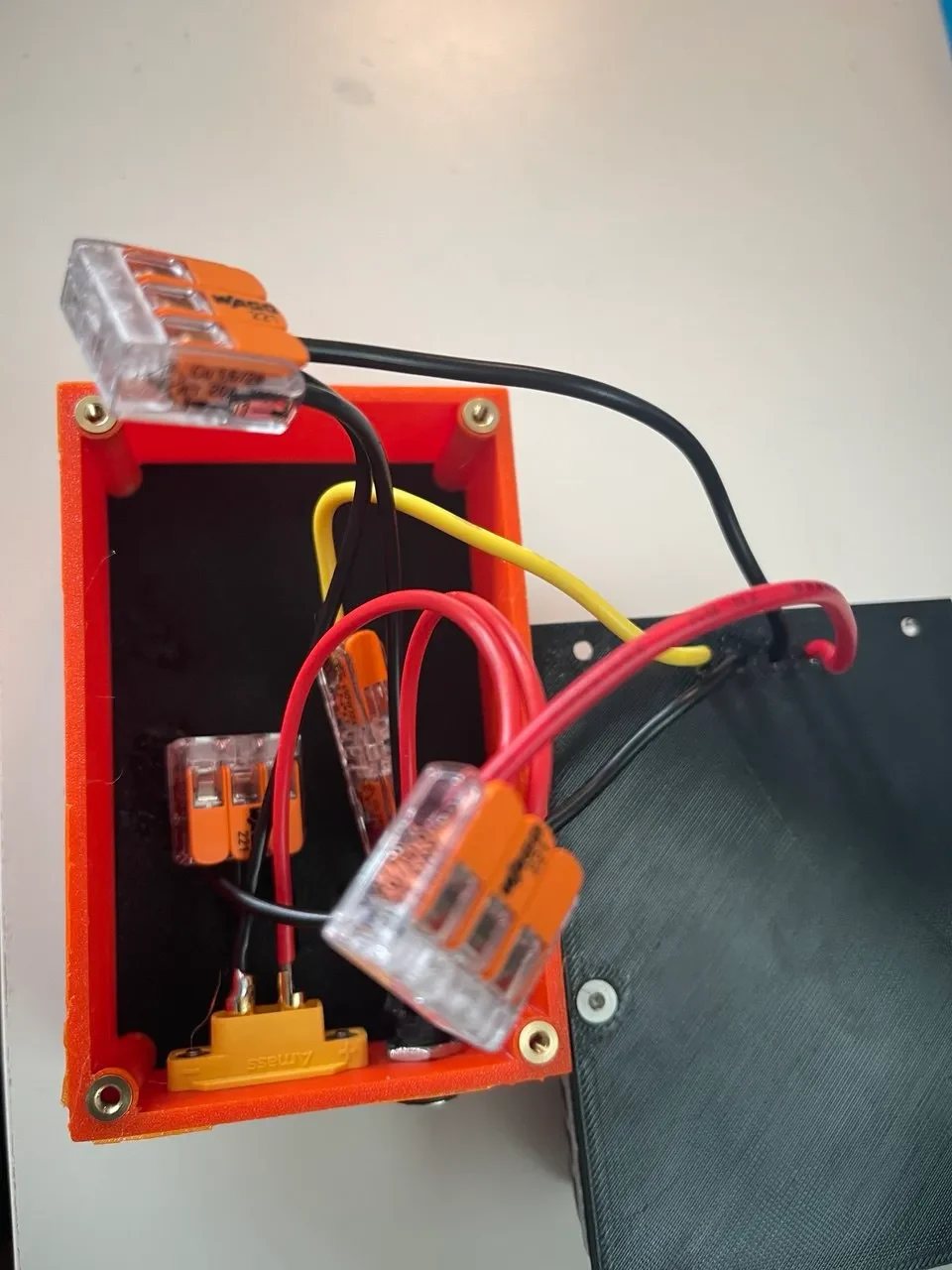

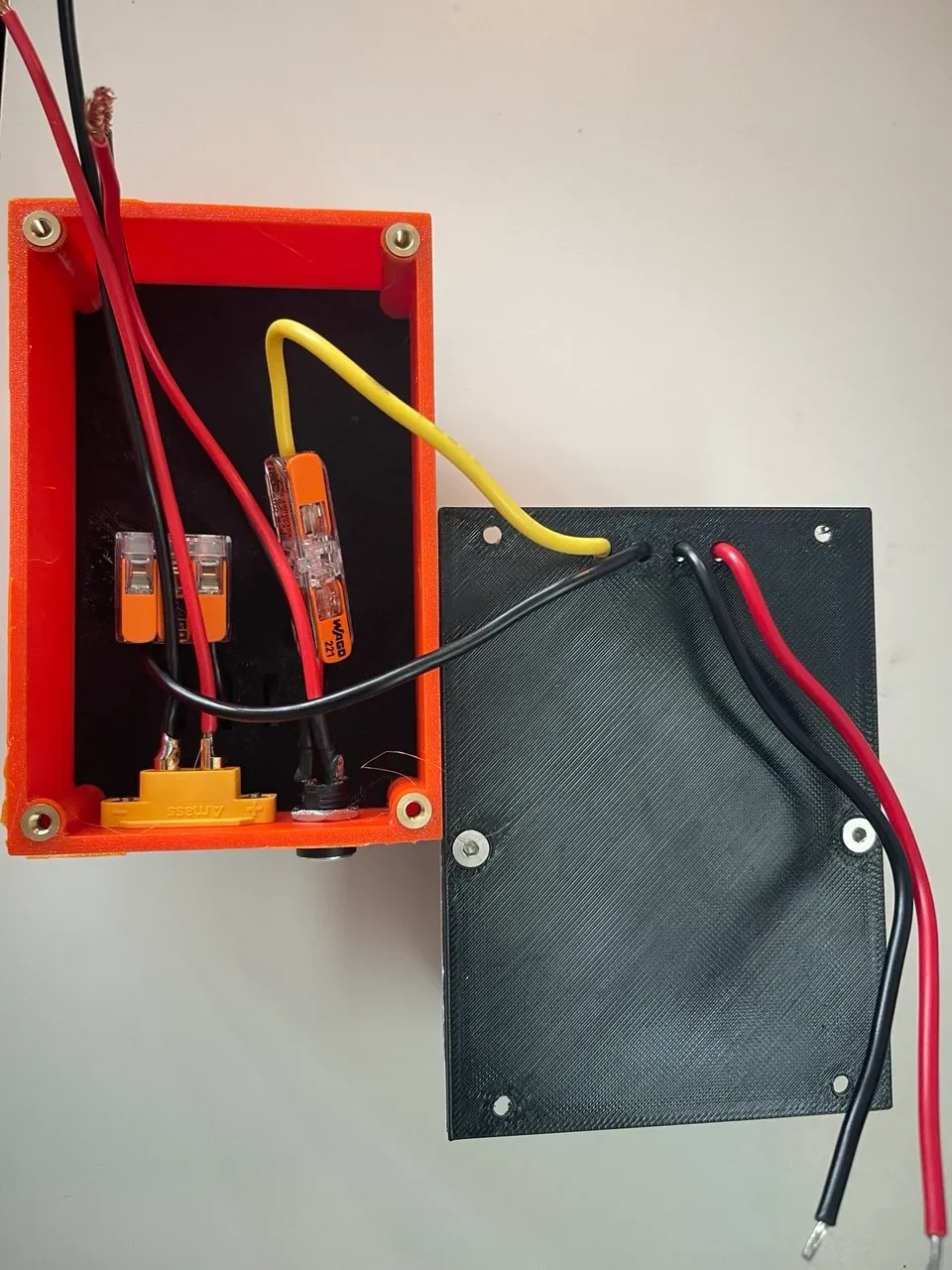

Проводные входы основного корпуса:

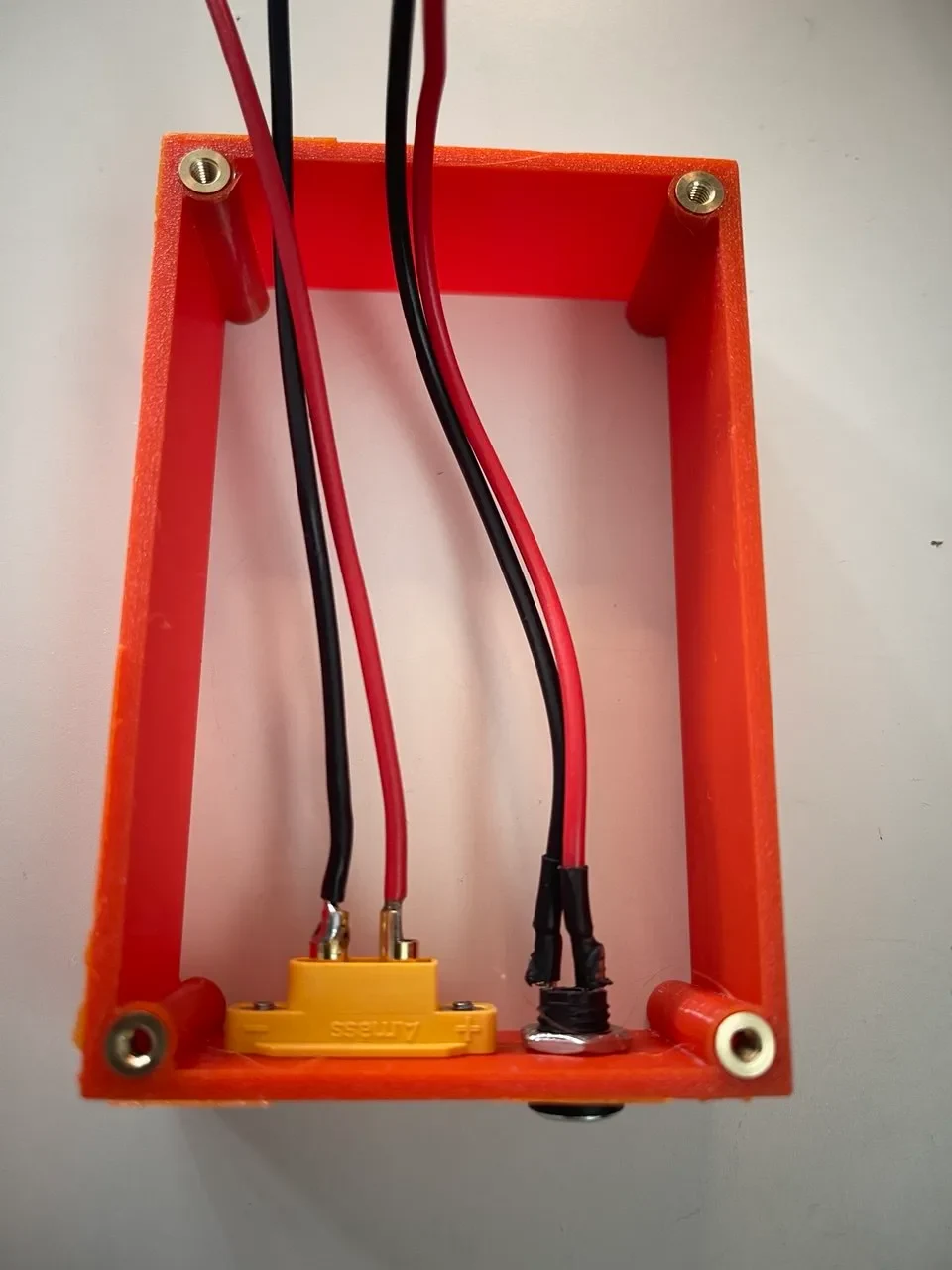

Установите XT60 и цилиндрический домкрат постоянного тока сбоку основного корпуса.

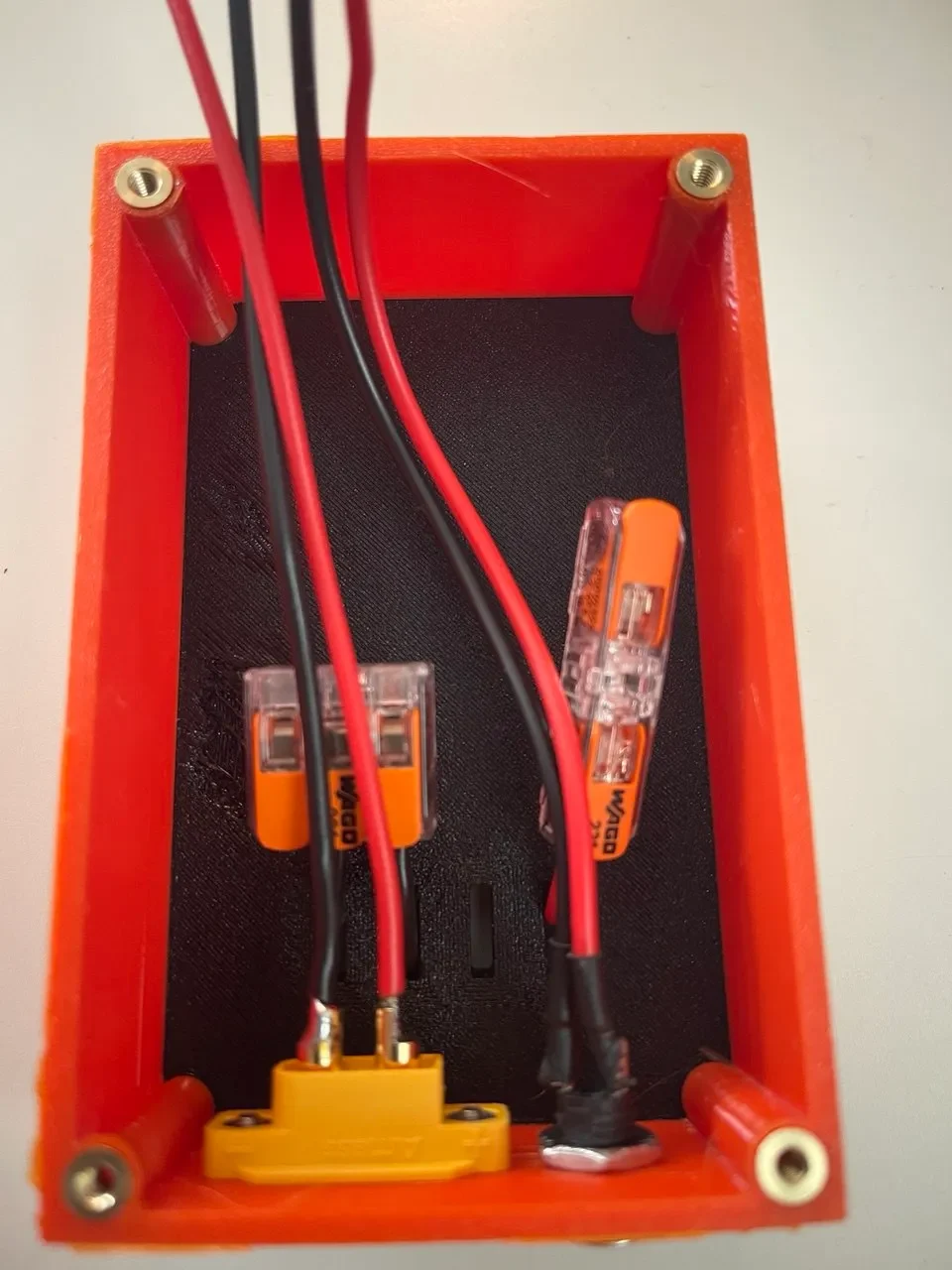

Обожмите положительную (+) и отрицательную (-) клеммы параллельно (красный-красный, черный-черный). Это ваши основные входные провода.
Установить конвертер:
Установите повышающий преобразователь внутри основного корпуса с помощью винтов и гаек M3.
Подключите основные входные провода к клеммам INPUT+ и INPUT- преобразователя.
Окончательные подключения проводов:
Подключите положительный (+) провод верхнего слайдера к выходу OUTPUT+ на преобразователе.
Подсоедините новый провод от третьего, пустого
