Адаптер аккумулятора Lidl Parkside X20V Team для крошечной э

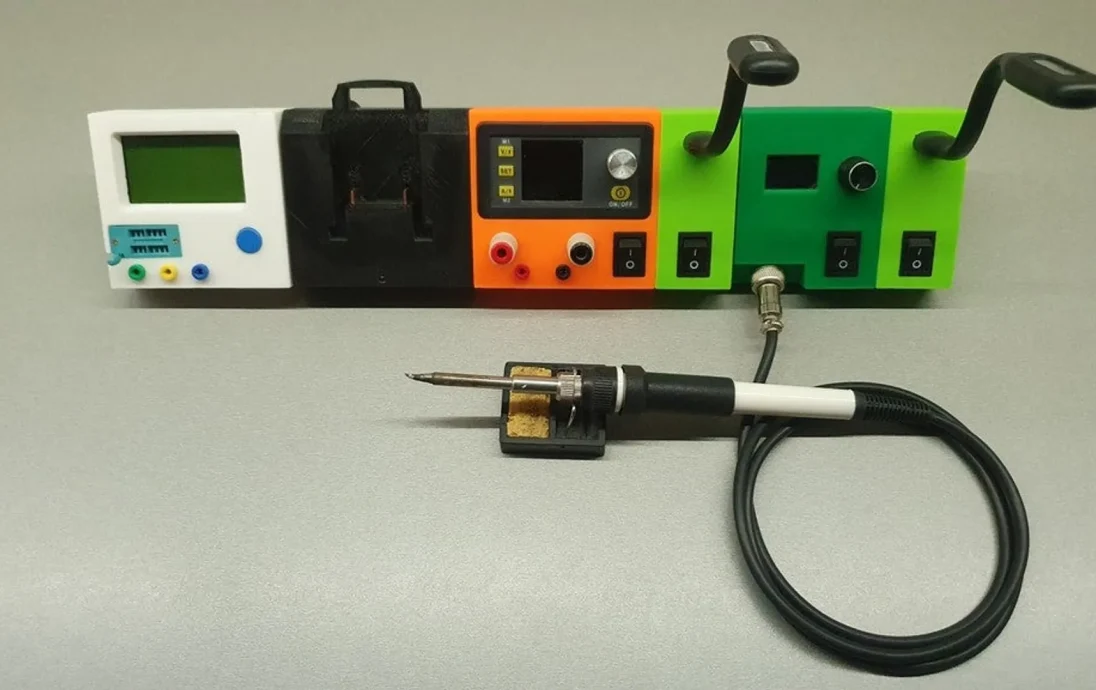

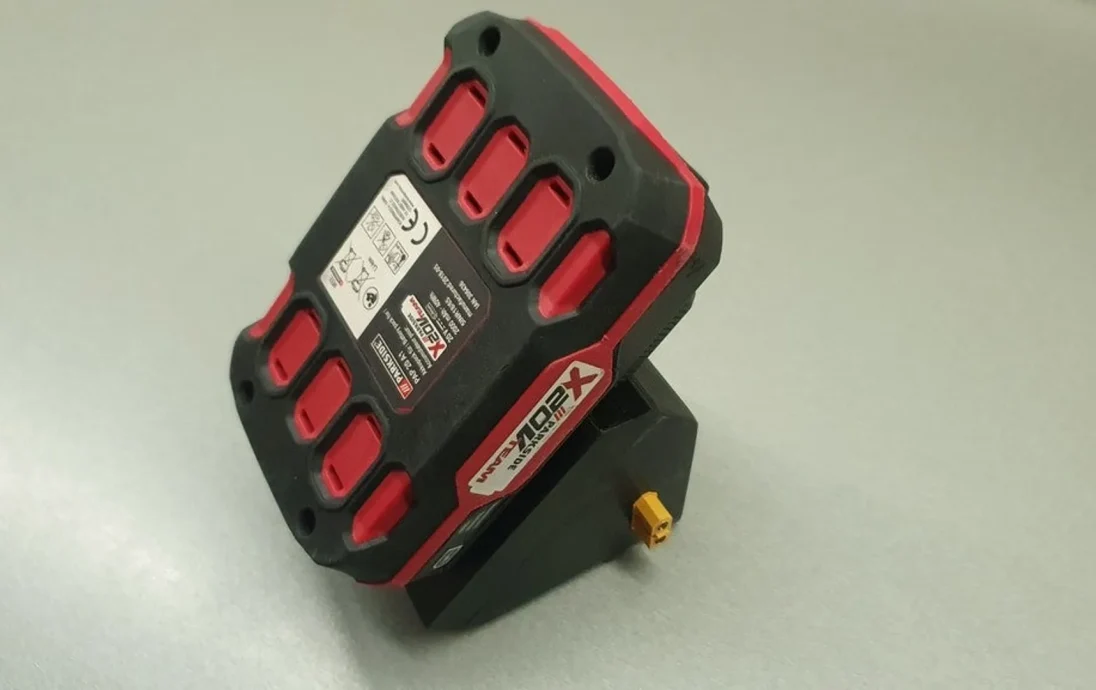

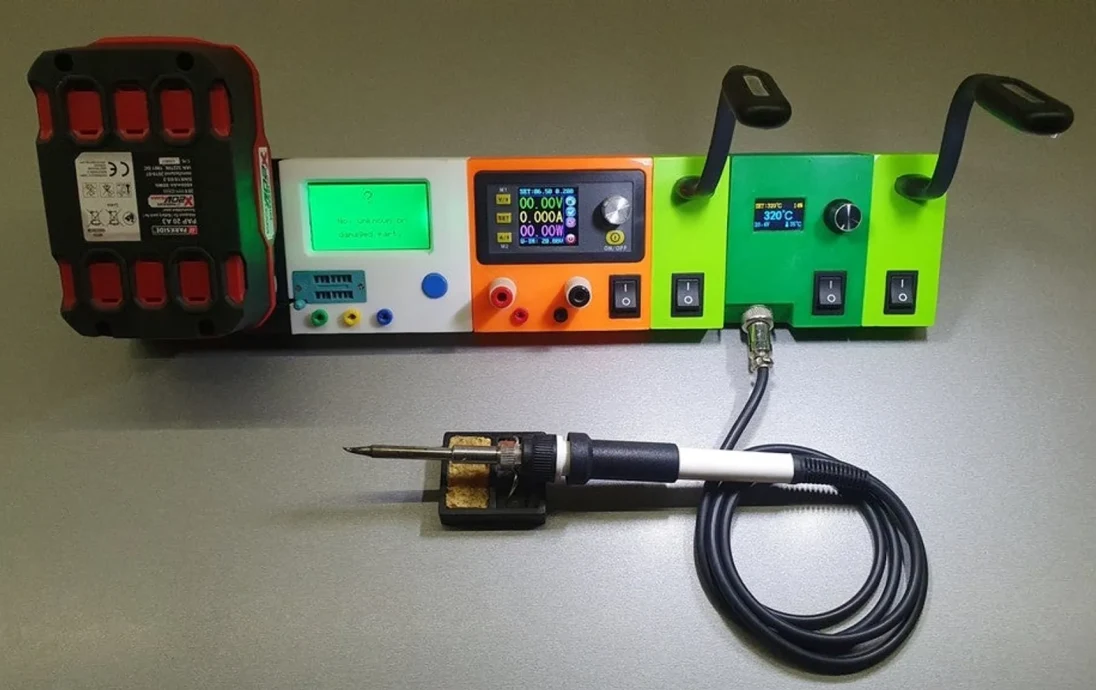

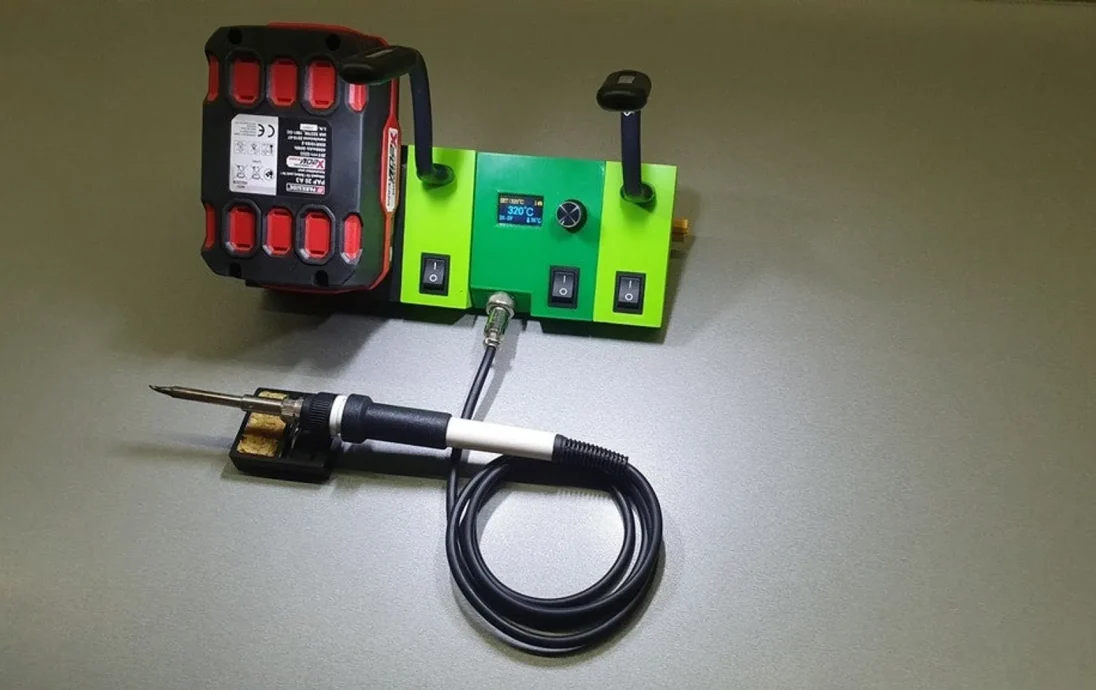

Это аккумуляторный адаптер Lidl Parkside X20V Team для Tiny e-Lab. Благодаря этому адаптеру и любому LiPo-аккумулятору Lidl Parkside X20V Team (2 Ач или 4 Ач) вы можете брать свою Tiny e-Lab куда угодно.

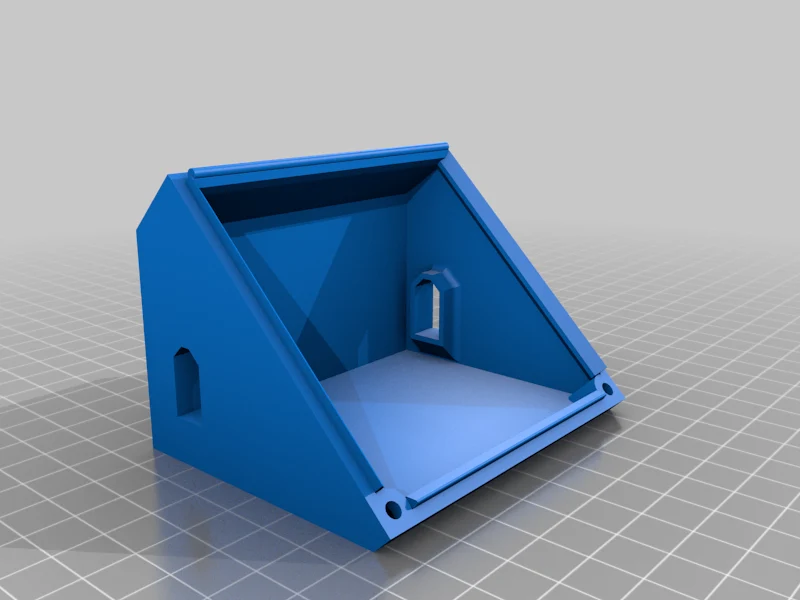

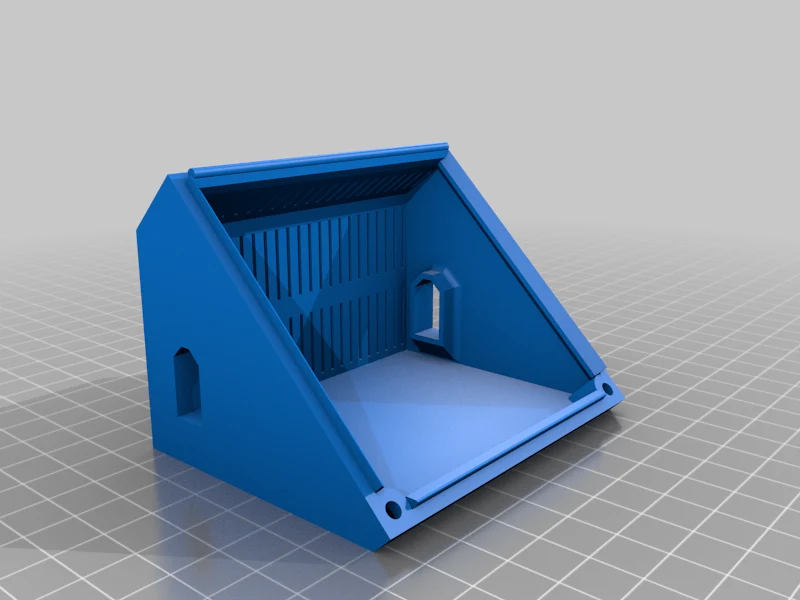

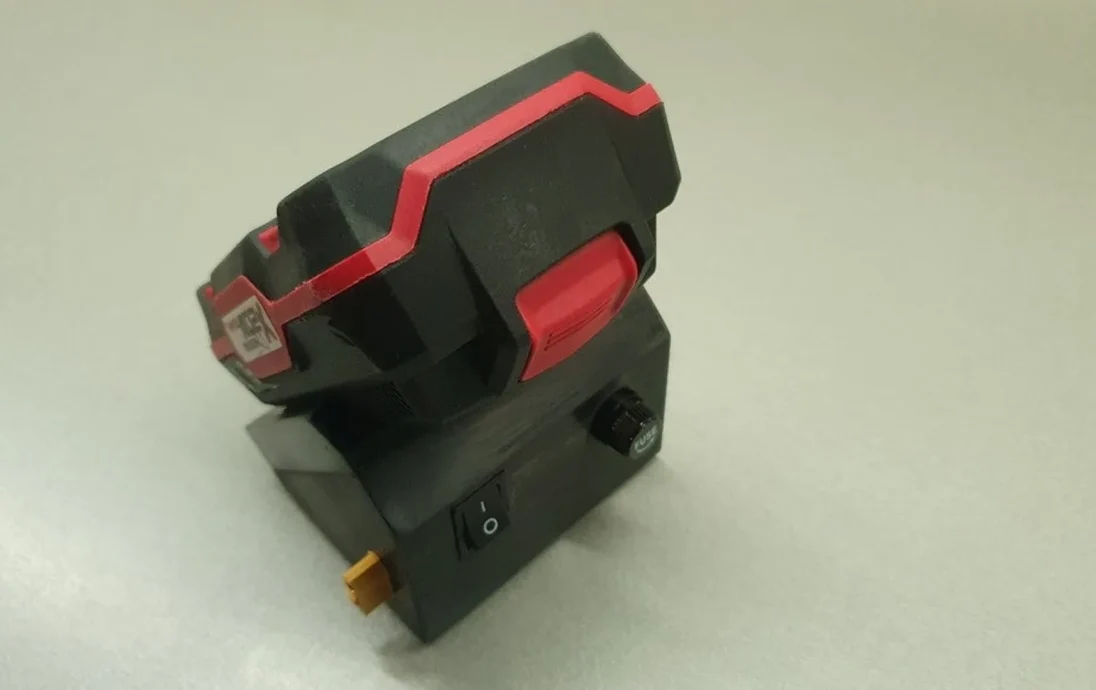

Адаптер состоит из двух частей: передней (панели) и задней (корпуса). Задняя часть выполнена в трех вариантах, поэтому вы можете выбрать вариант, который больше подходит вашему проекту: базовый, с вентиляционными отверстиями, с предохранителем и выключателем.

БМ:
1 кулисный переключатель ВКЛ-ВЫКЛ (21x15 мм)
1 разъем XT60 «папа»
1 разъем XT60 «мама»
1x держатель предохранителя
1x предохранитель 250В 4А

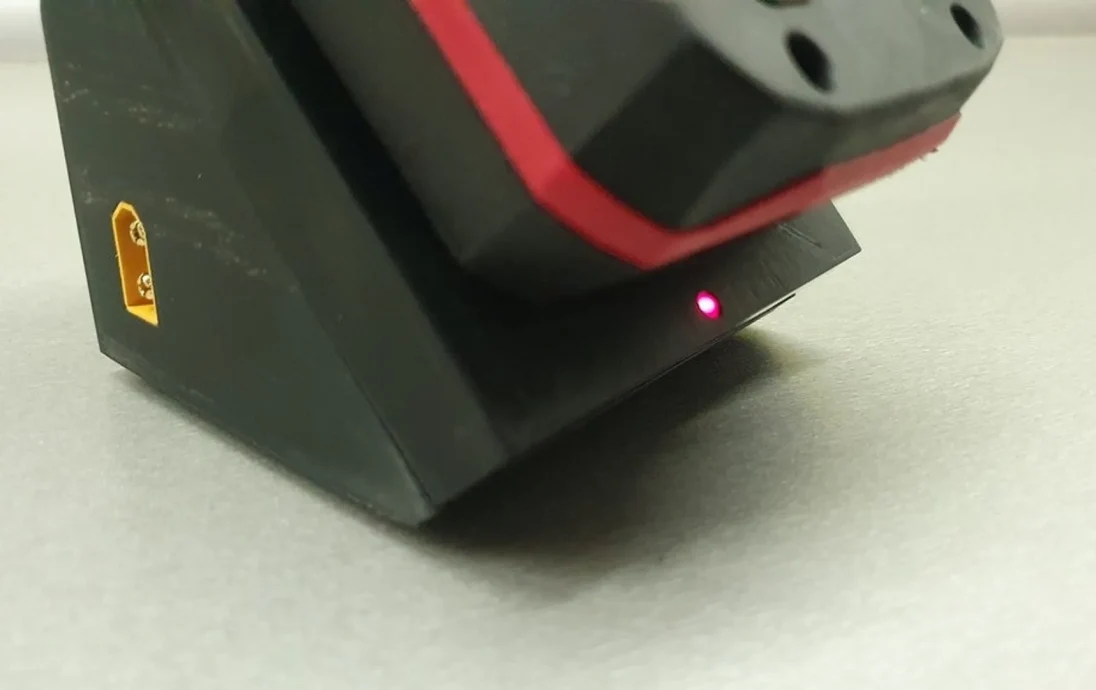

1x светодиод 3 мм красный
1x резистор 2к
2 контакта аккумулятора (медные пластины или разъемы Faston)
1 диод Шоттки (для защиты аккумулятора от неконтролируемого заряда)

ПРИМЕЧАНИЕ. Некоторые позиции в спецификации не являются обязательными, поскольку это зависит от выбранного вами варианта задней части.

Информация о батареях 18650 внутри аккумуляторного блока: https://lygte-info.dk/review/batteries2012/Parkside%20INR18650E%202000mAh%20(Blue)%20UK.html

Распечатать инструкции

Разрешение: 0,3

Заполнение: 20%

Нить: Prusament PETG, черная.

Дела

Я хотел бы добавить диод Шоттки последовательно с аккумулятором, чтобы защитить аккумулятор от неконтролируемой зарядки от внешнего источника питания.
