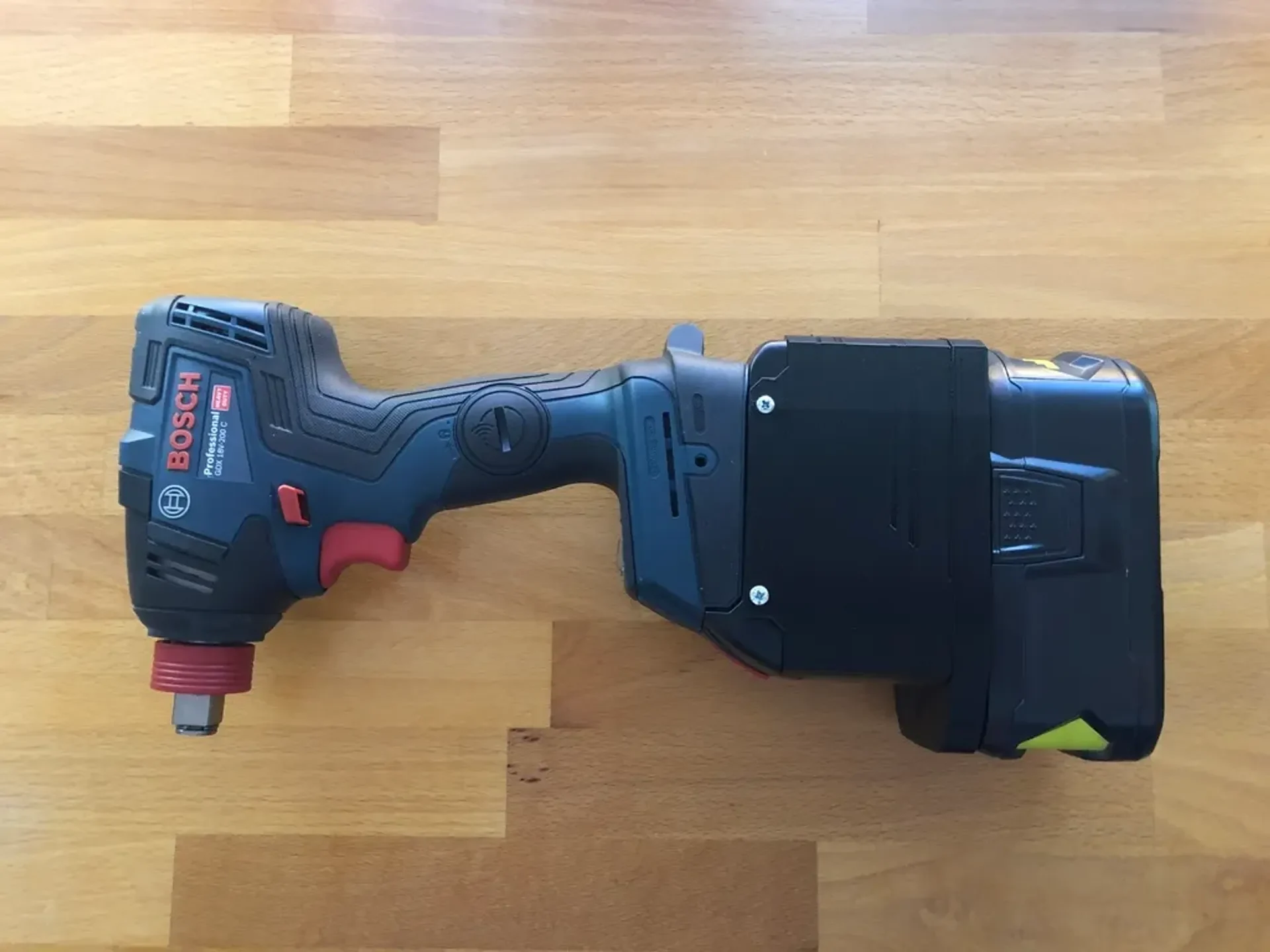

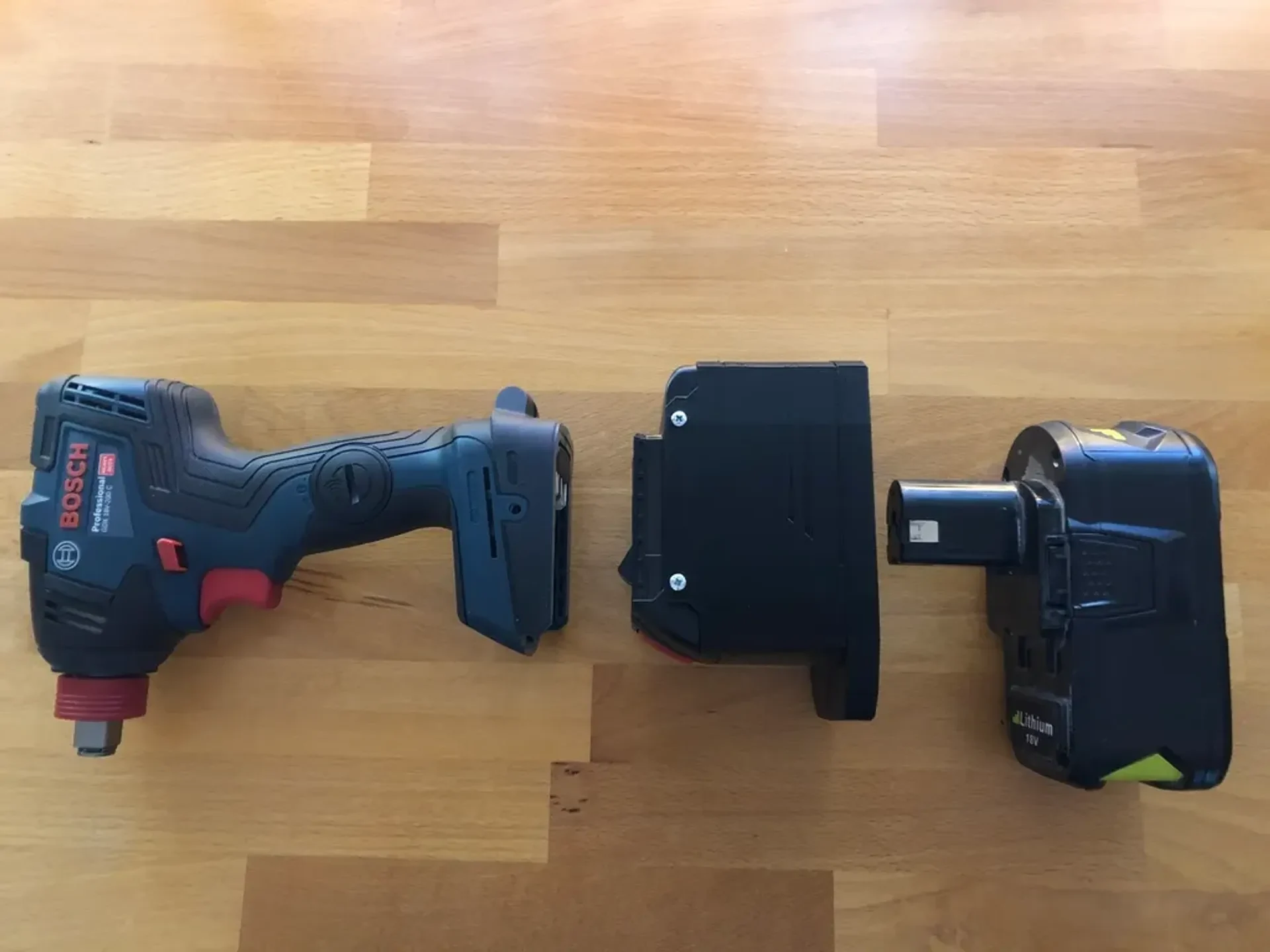

Переходник для аккумулятора Ryobi на инструмент Bosch
Ремикс Адаптера из Born-of-Fire
Я исправил несколько вещей, потому что они были немного шаткими (деталь терминала была наклонена и т. д.), и спроектировал детали так, чтобы они подходили к обычному аккумуляторному чехлу Bosch от Ali или eBay.
Детали, которые вам нужны
*1 корпус для аккумулятора Bosch Professional 18 В *7 вставок с резьбой m3 *3 болта с потайной головкой m3x10 *4 болта с потайной головкой m3x16 *4 гайки m3 *3 болта поддона m3x16 *1 болт поддона m3x20 *2 контакта батареи «KEYSTONE 204»
Как собрать?

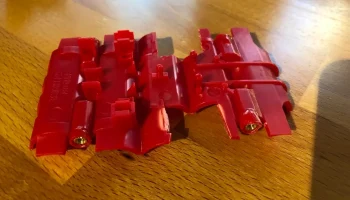

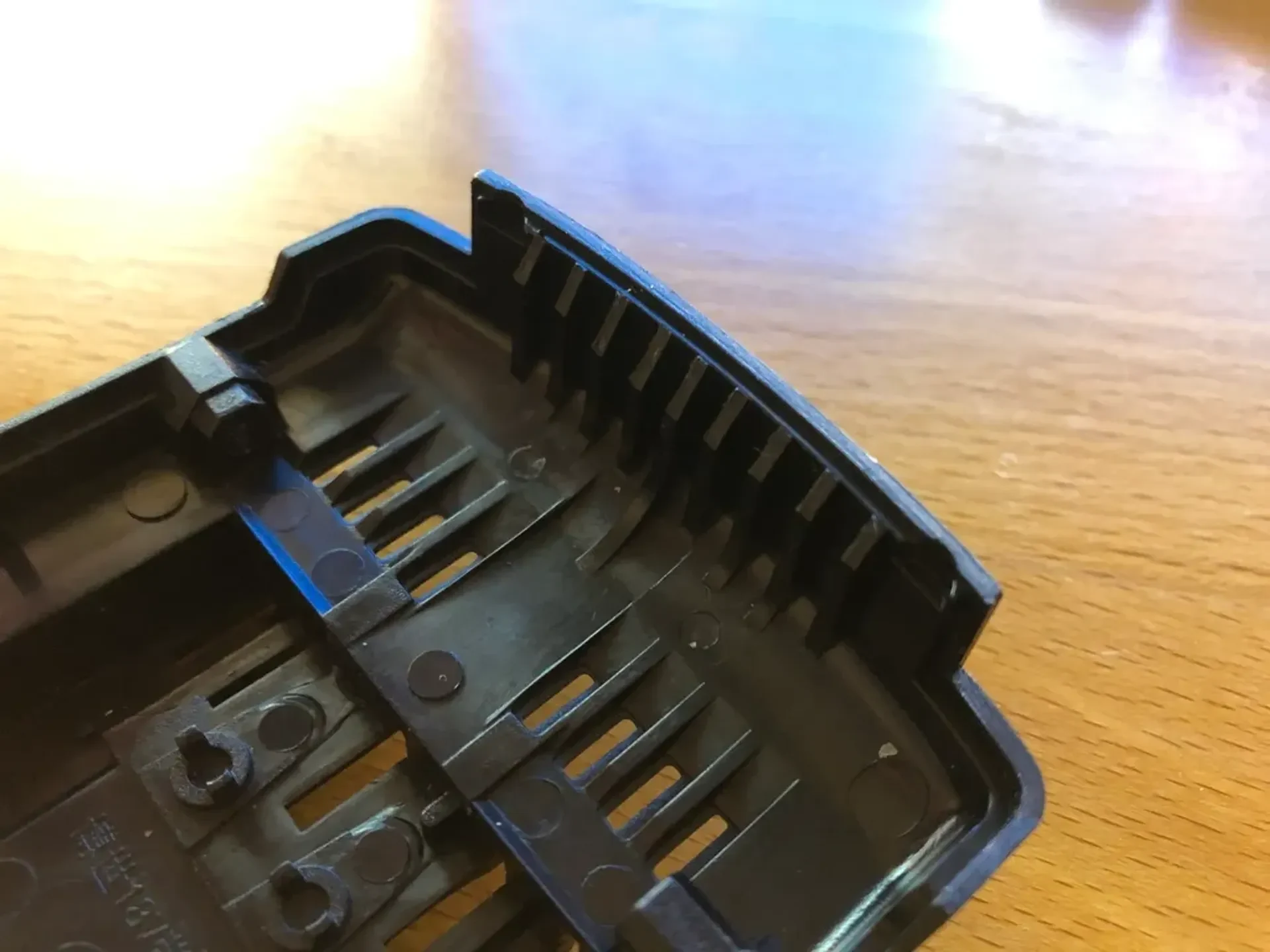

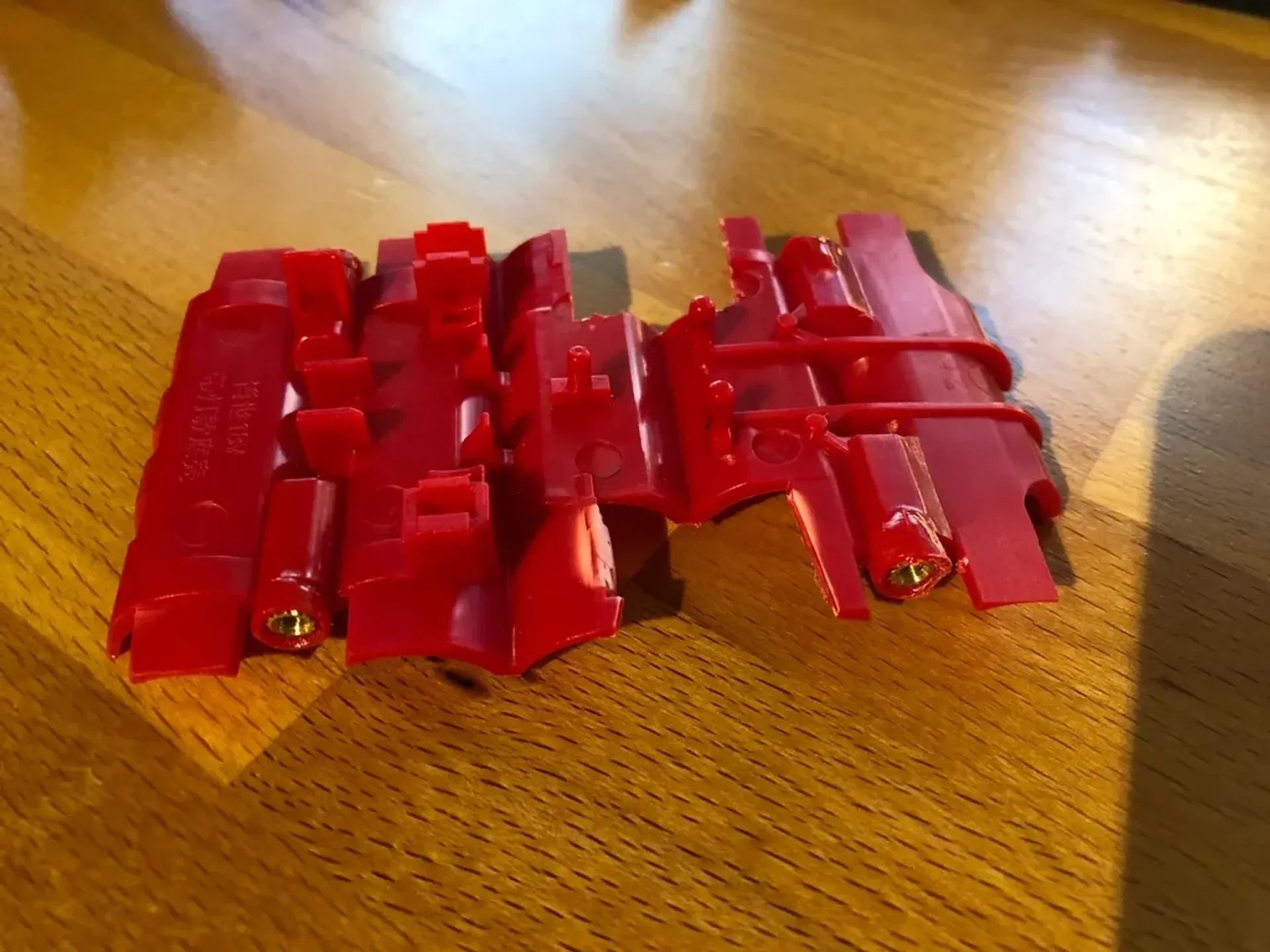

После того, как вы распечатали детали, вставьте резьбовые вставки в клеммную часть (3 вставки) и в красный корпус батареи, а также измените корпус батареи, как показано на рисунке, добавленном к этой штуке.
Припаяйте плату толстым проводом к плате аккумулятора (вам нужно будет добавить датчик температуры, иначе он не будет работать) и вставьте их в клемму (это будет сложно и, возможно, сложно, но подойдет).

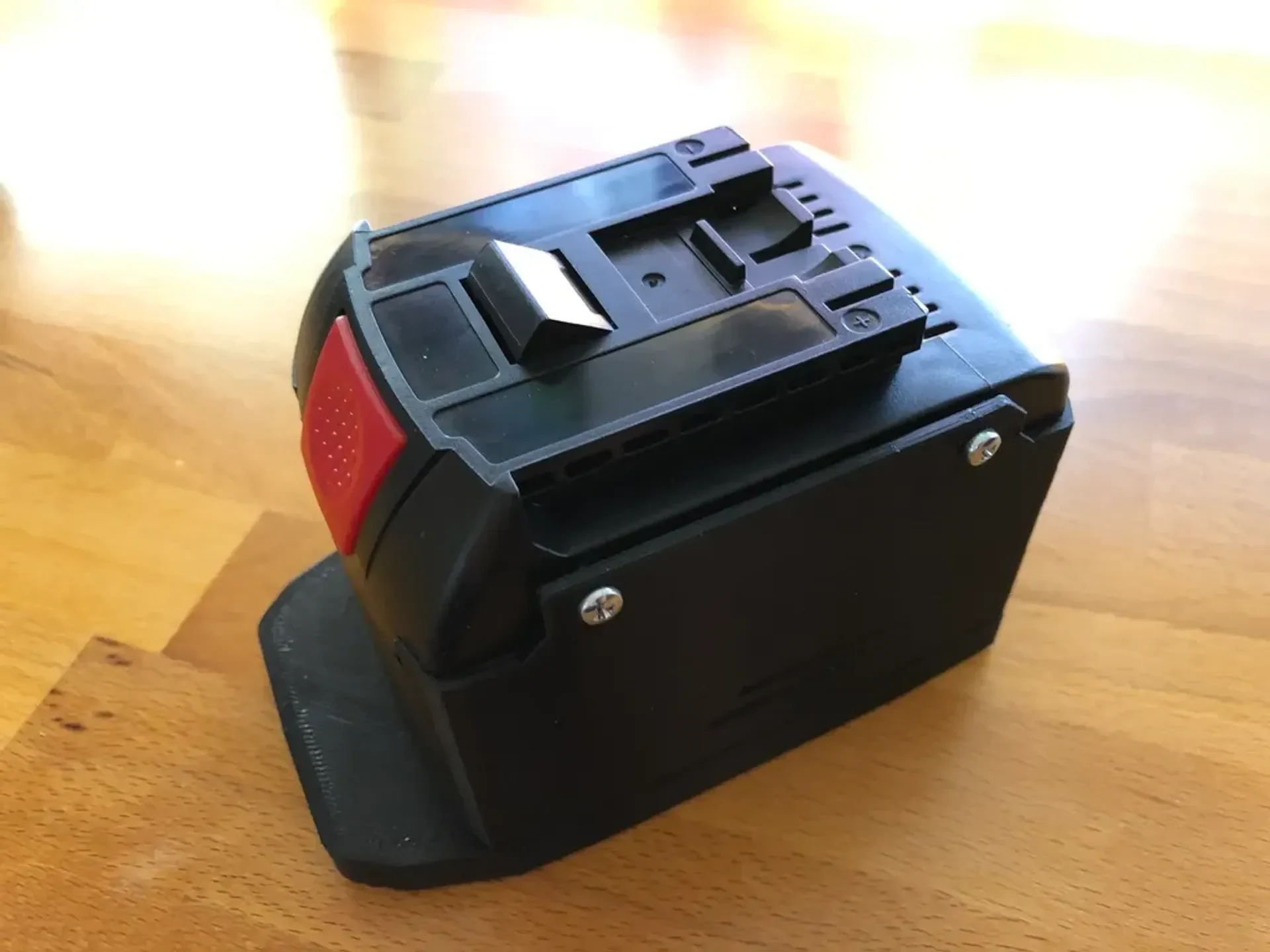

Для облегчения сборки приклейте модифицированный корпус батареи к собранной верхней части (используйте клей CA и вверните болты, чтобы убедиться, что он правильно совмещен с отверстиями для болтов).

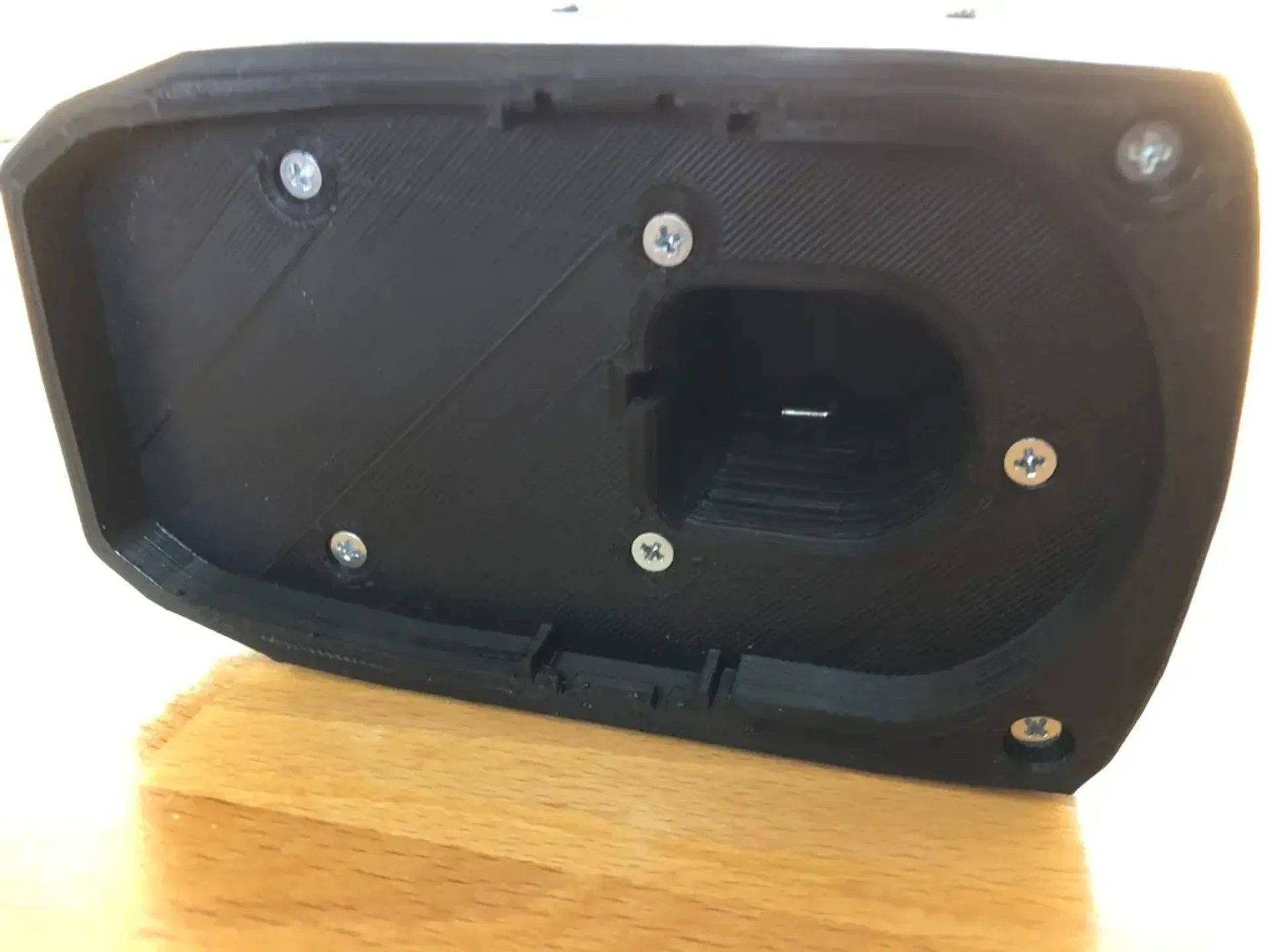

Теперь вы можете прикрепить обод к основанию с помощью 4 болтов с потайной головкой M3x16 и 4 гаек M3.
С помощью 3x m3x10 с потайной головкой вы можете прикрепить клемму к основанию, а с помощью 3x m3x16 с цилиндрической головкой и 1x m3x20 вы можете прикрепить корпус батареи к остальным, убедитесь, что вы используете m3x20 в ��равильном отверстии для болта.
Краеугольный камень 204
https://www.reichelt.de/batteriekontakt-fuer-1-microzelle-aaa-keystone-204-p213378.html
https://eu.mouser.com/ProductDetail/Keystone-Electronics/204?qs=lQmX4aIt5iBDvY1OQzCs8Q==
Настройки печати
Бренд принтера:
Anycubic
Принтер:
Полузакрытый 4Max
Плоты:
Не имеет значения
Поддерживает:
Нет
Разрешение:
.2
Заполнение:
40
Нить: универсальный PLA
Примечания:
Я использовал 4 периметра, чтобы усилить его, на это уходит намного больше времени, но в итоге деталь, надеюсь, достаточно прочная, чтобы с ней можно было обращаться инструментом.
