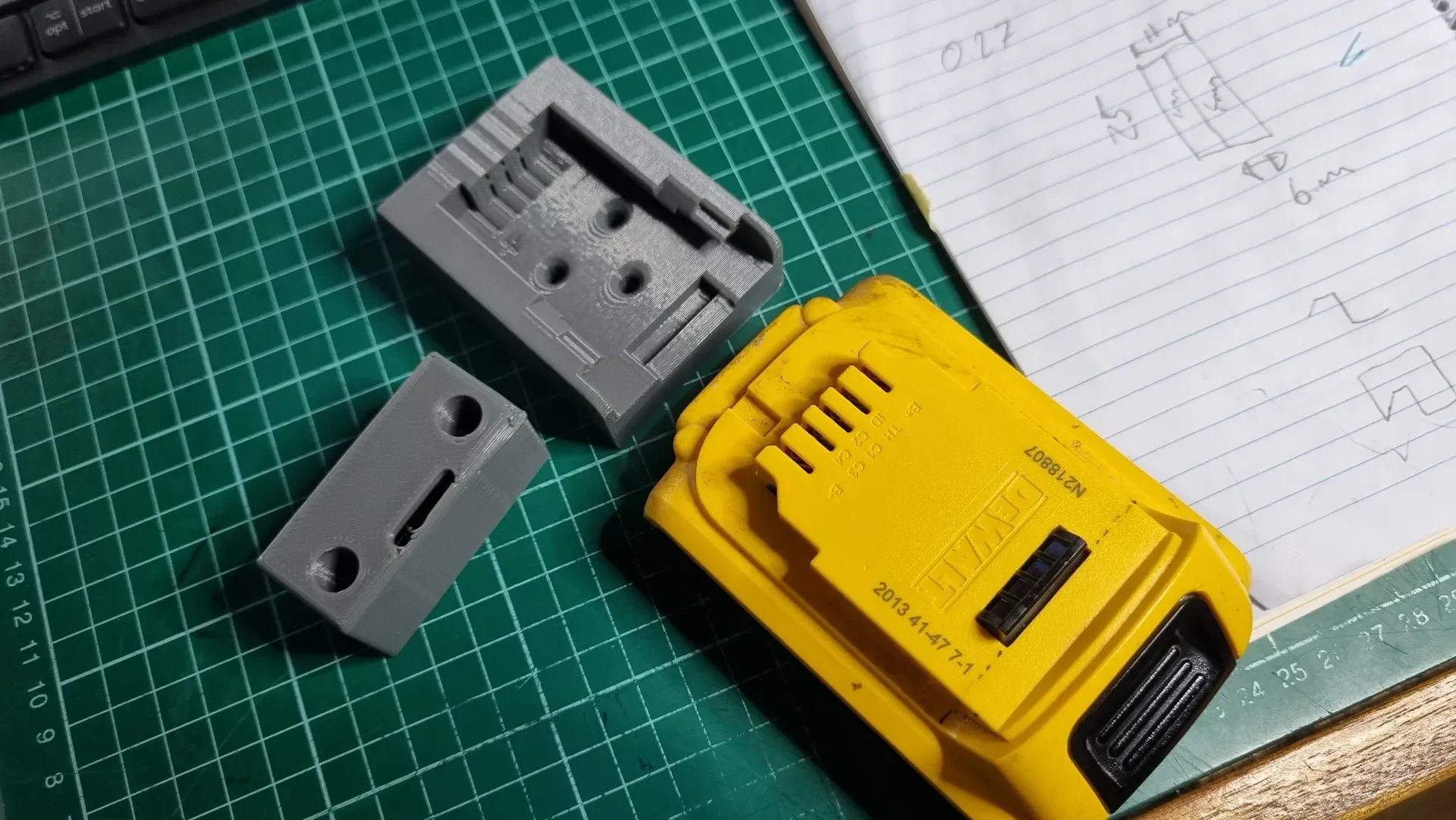

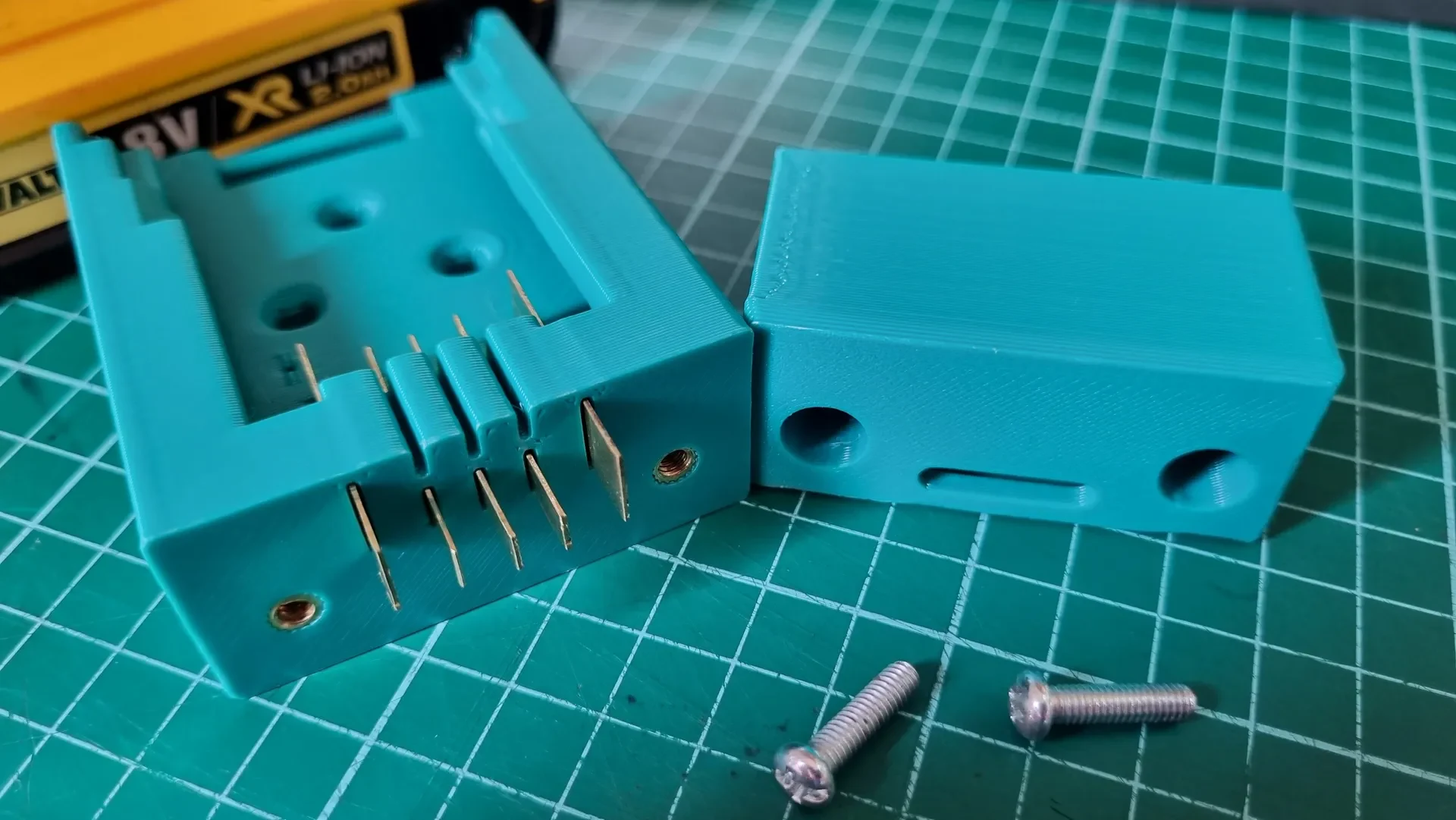

Это моя собственная конструкция разъема для аккумулятора DeWalt.
Я видел другие разъемы DeWalt, но обычно у них только два разъема. Мне нужен был доступ ко всем разъемам (о балансировке см. ниже), поэтому я разработал эту модель.
Модель спроектирована с нуля с использованием FreeCad (файлы приложены).
Это был мой первый крупный проект с использованием FreeCad, так что извините, если дизайн был выполнен каким-то странным образом!
Файл MainAssembly использует плагин «A2Plus», который позволяет проекту состоять из нескольких частей.
Я включил файлы .STL, чтобы их можно было просто нарезать и распечатать.
На моем Prusa MK3S я использовал PLA со слоями 0,3 мм.
В случае основного корпуса разместите разъемы на опорной пластине — таким образом вы сможете печатать без поддержки.
Этот разъем позволяет восстановить аккумуляторы инструментов. Стандартные зарядные устройства DeWalt заряжают все аккумуляторы последовательно.

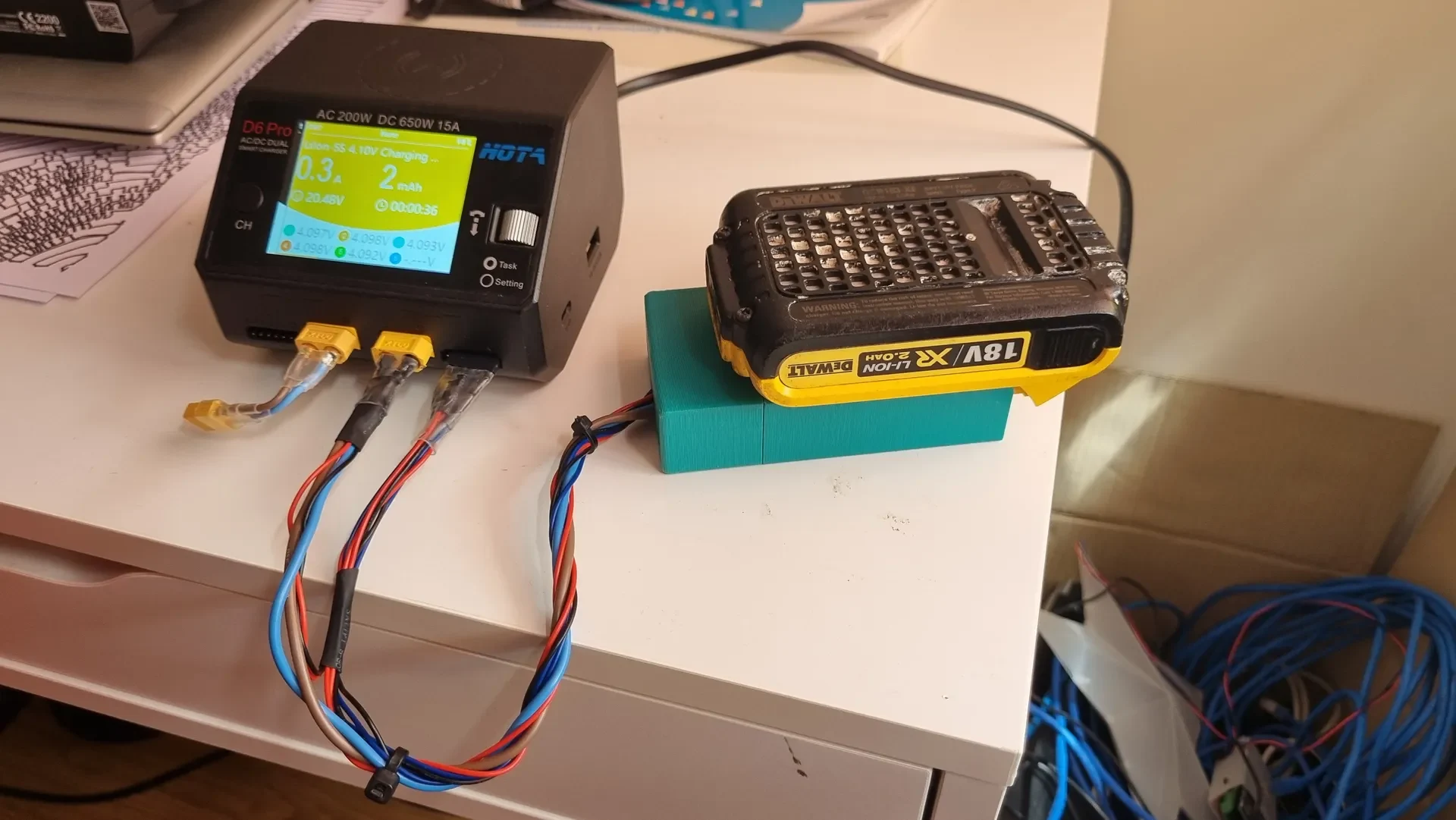

Проблема в том, что со временем некоторые ячейки выходят из равновесия, снижая емкость каждого заряда. Чтобы исправить это, вы можете приобрести балансирующие зарядные устройства. Я использую зарядное устройство для липо-аккумуляторов RC. Для этого необходимо соединение с каждой ячейкой внутри батареи — батарея DeWalt предоставляет их через более мелкие соединения на батарее.
Я не буду здесь вдаваться в подробности проводки — для получения дополнительной информации загляните в Google «распиновка батареи dewalt»; это довольно просто.
Дополнительные необходимые детали:
Зарядное устройство для радиоуправляемых аккуму��яторов

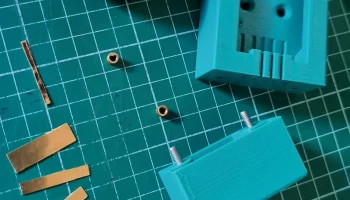

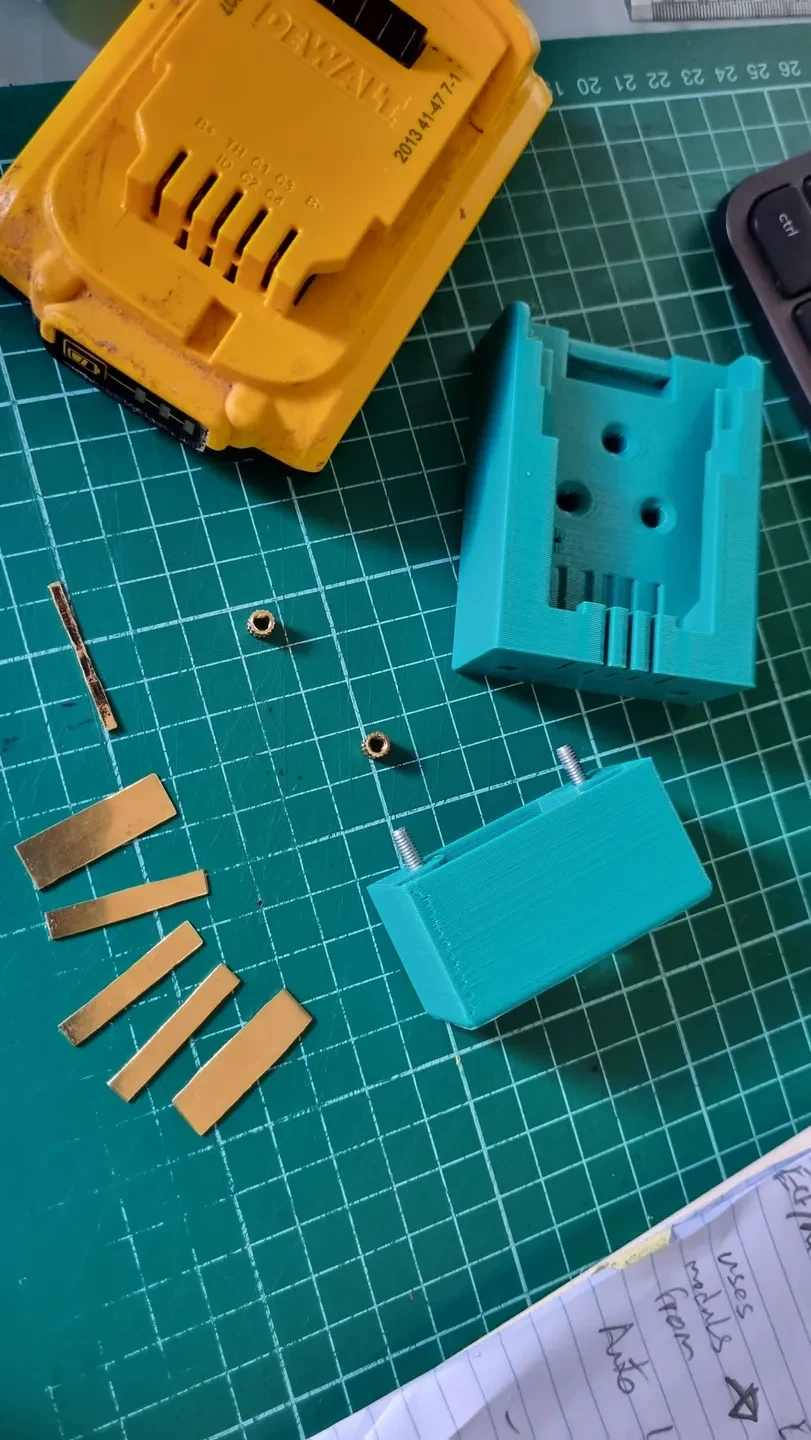

2 вставки с резьбой M3 для фиксации крышки на месте. Используйте паяльник, чтобы расплавить их на месте.
2 винта M3 x 30 мм для фиксации крышки на месте.

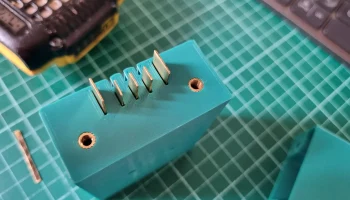

Латунные полоски (толщиной 1 мм), нарезанные по размеру разъемов — придайте им форму ножовкой и напильником, затем приклейте суперклеем в каждую прорезь.

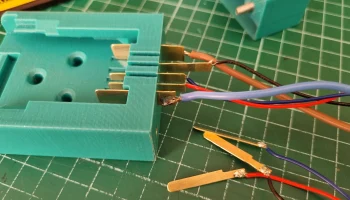

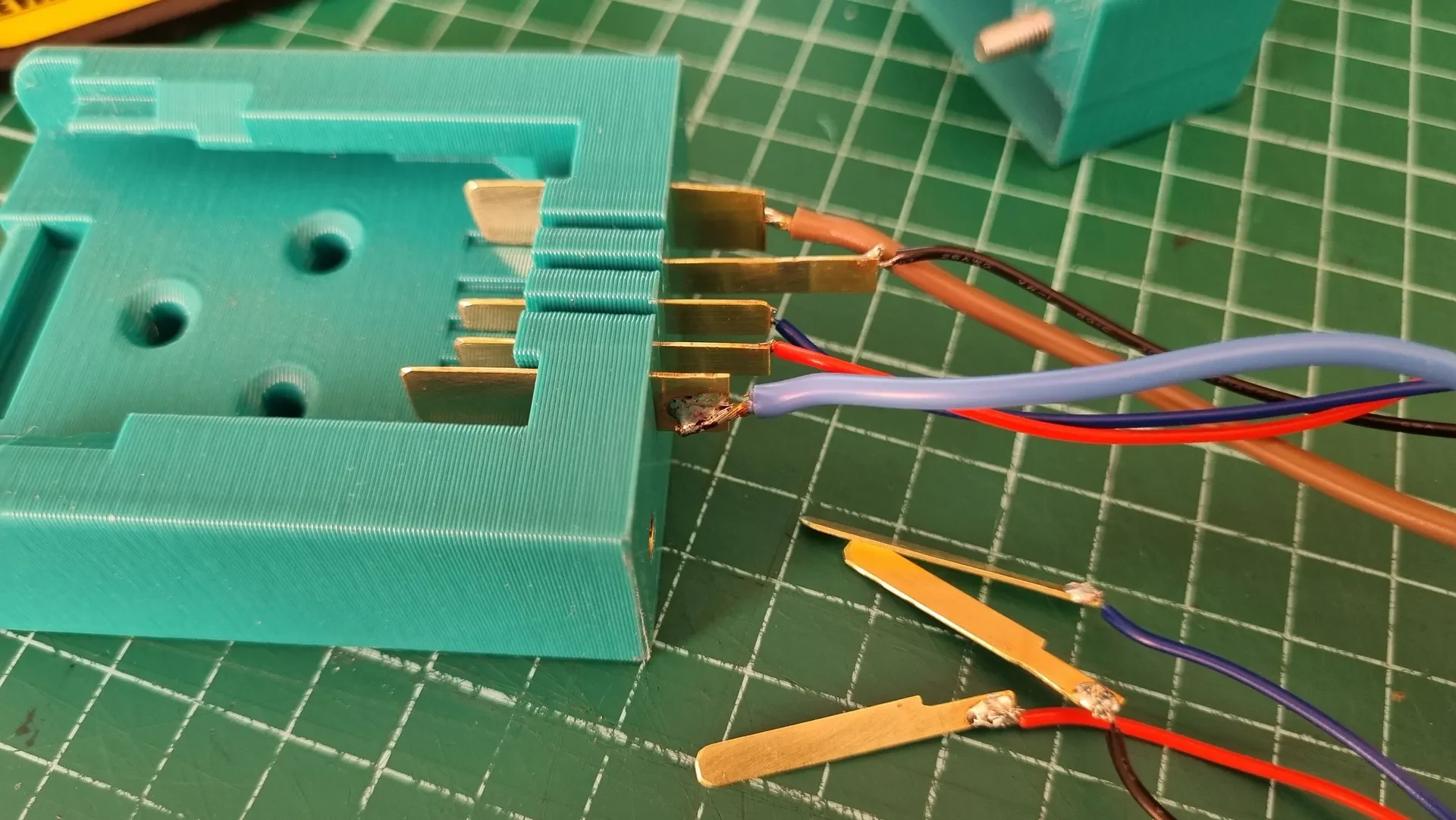

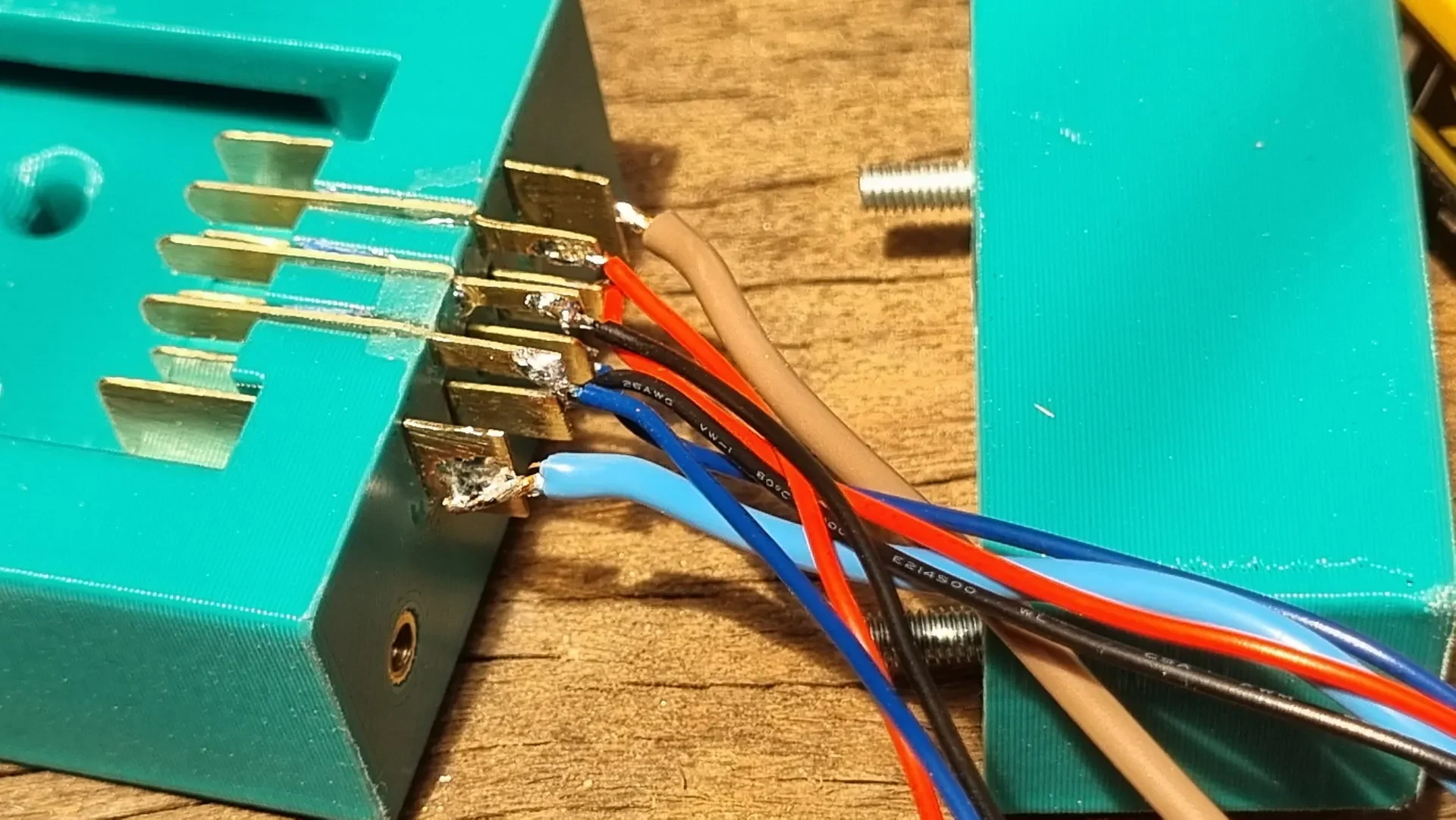

Проводка и разъемы для зарядного устройства.
